Symulacja ruchu mechanizmu bez podparcia i grawitacji

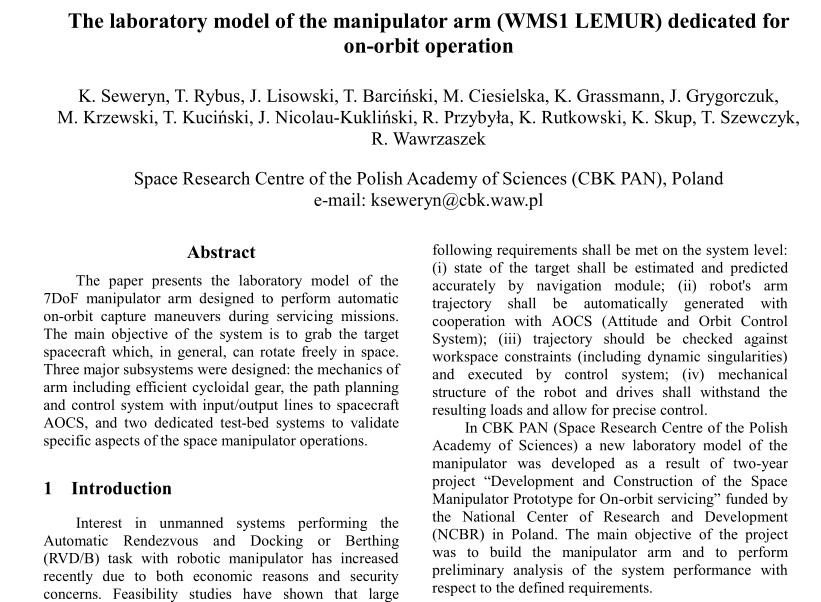

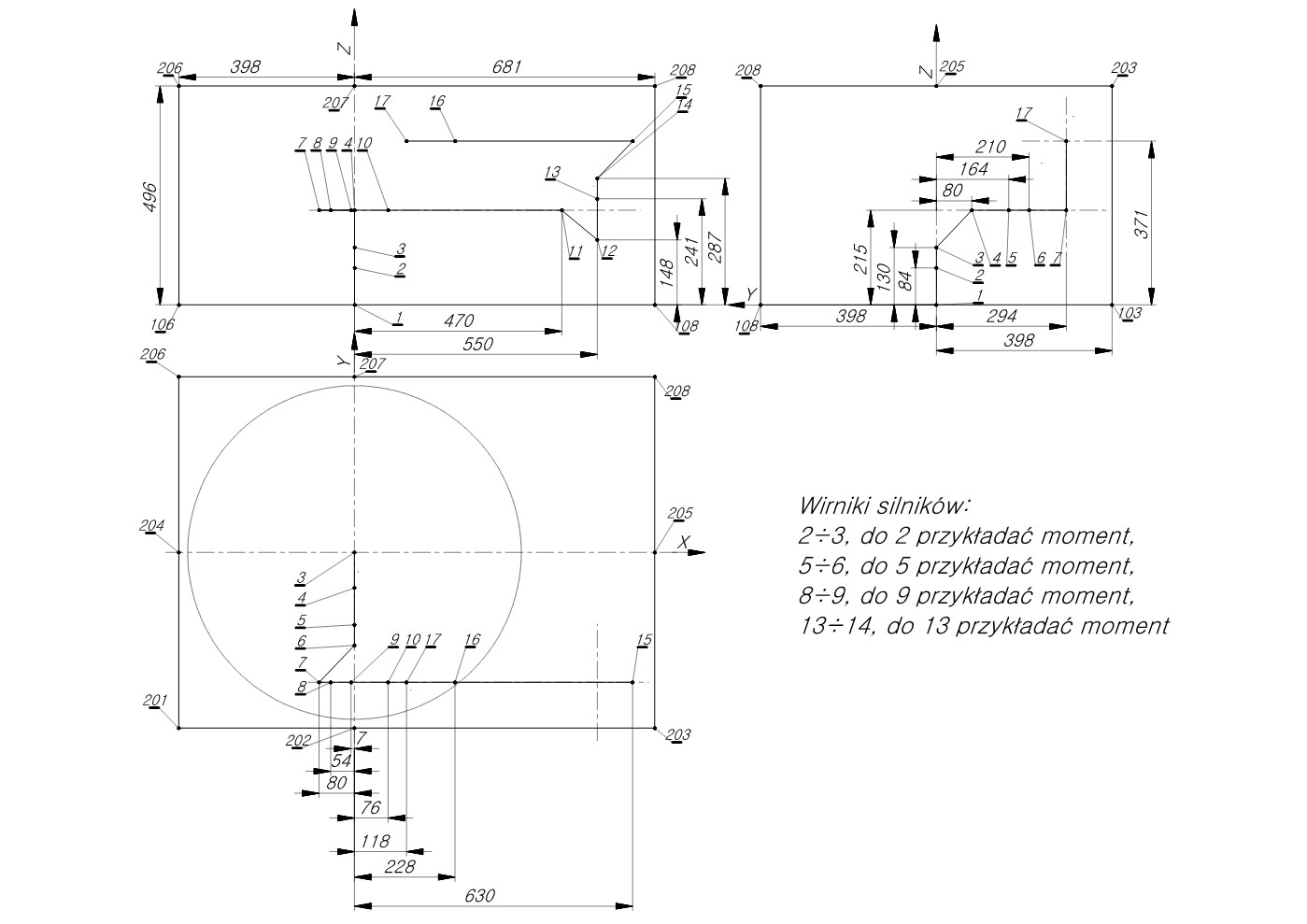

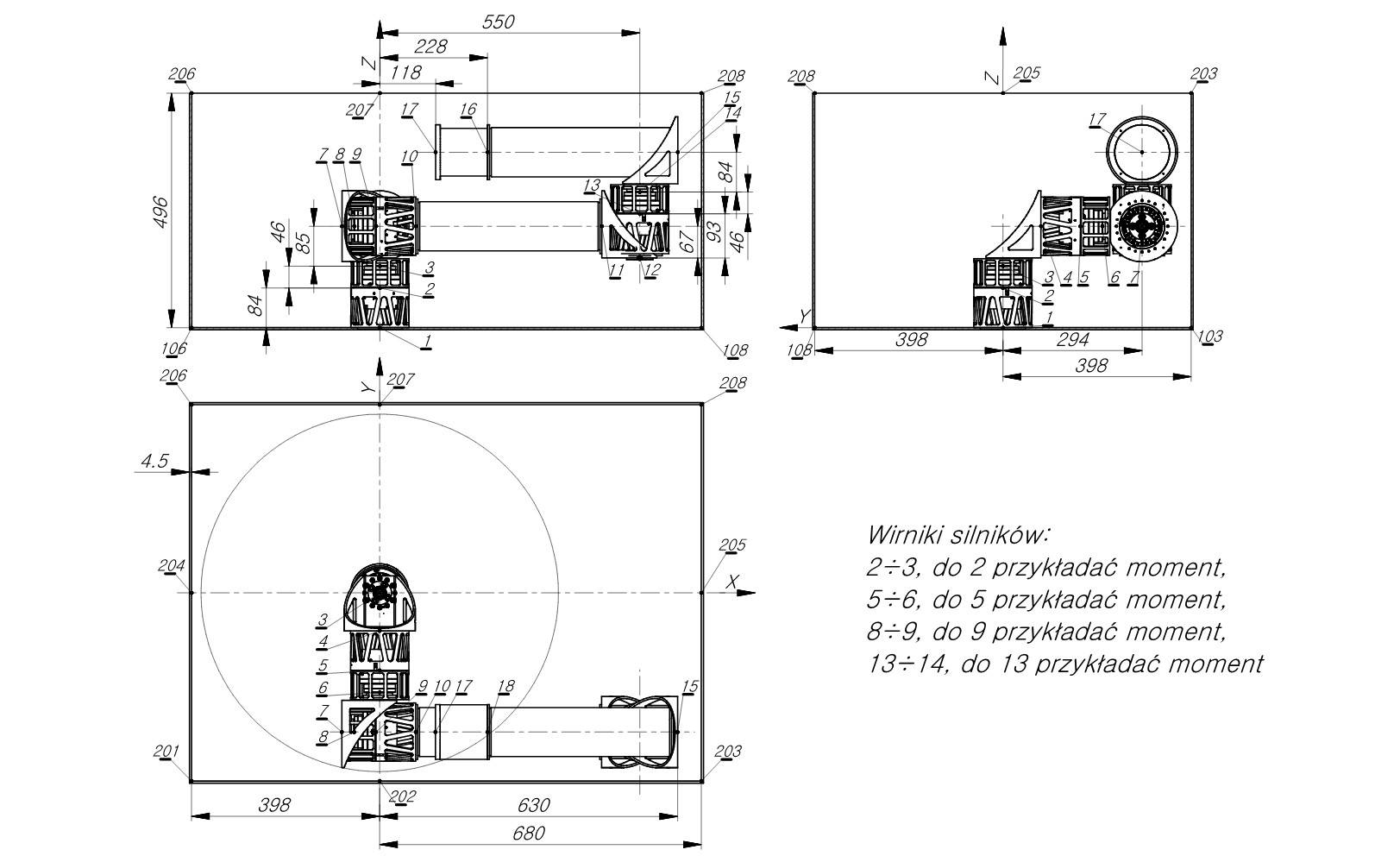

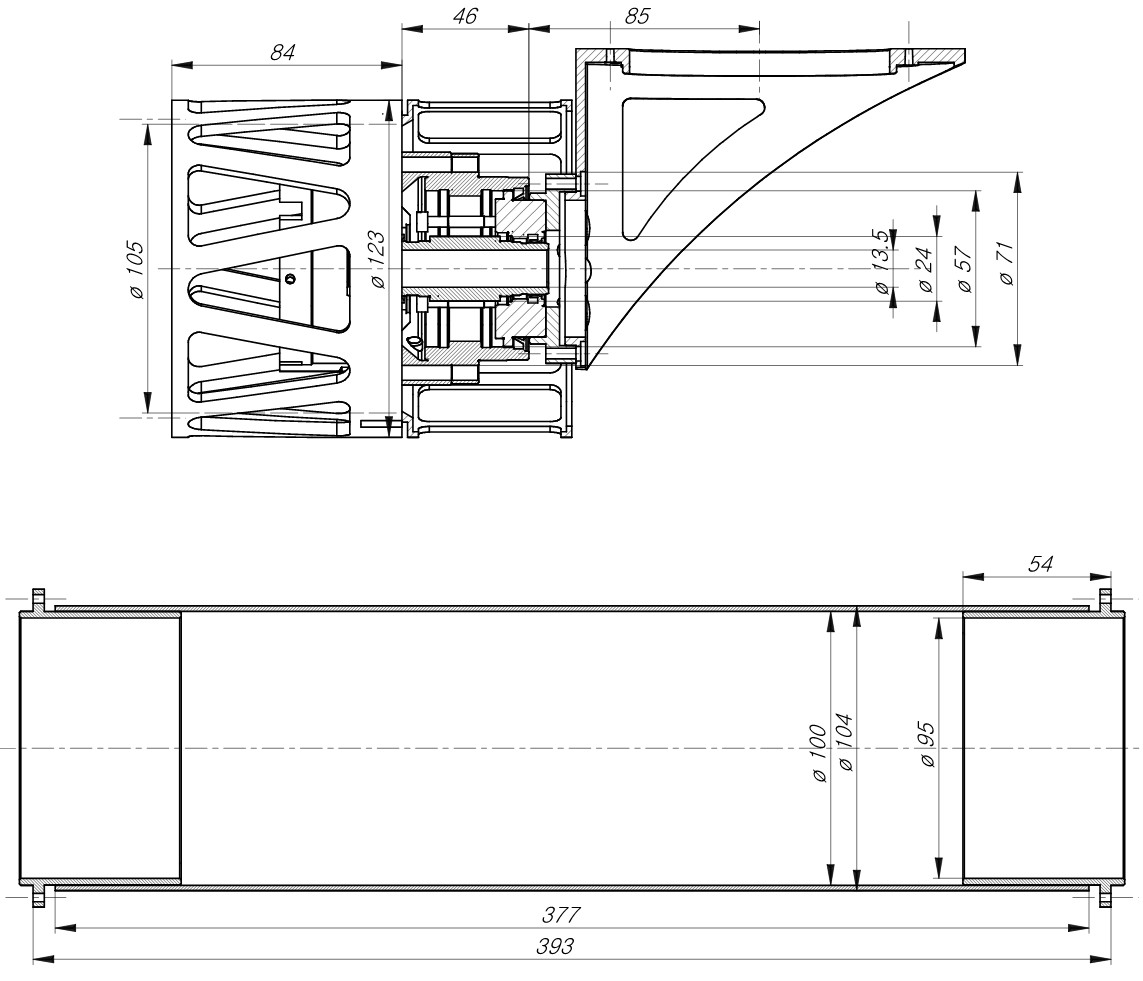

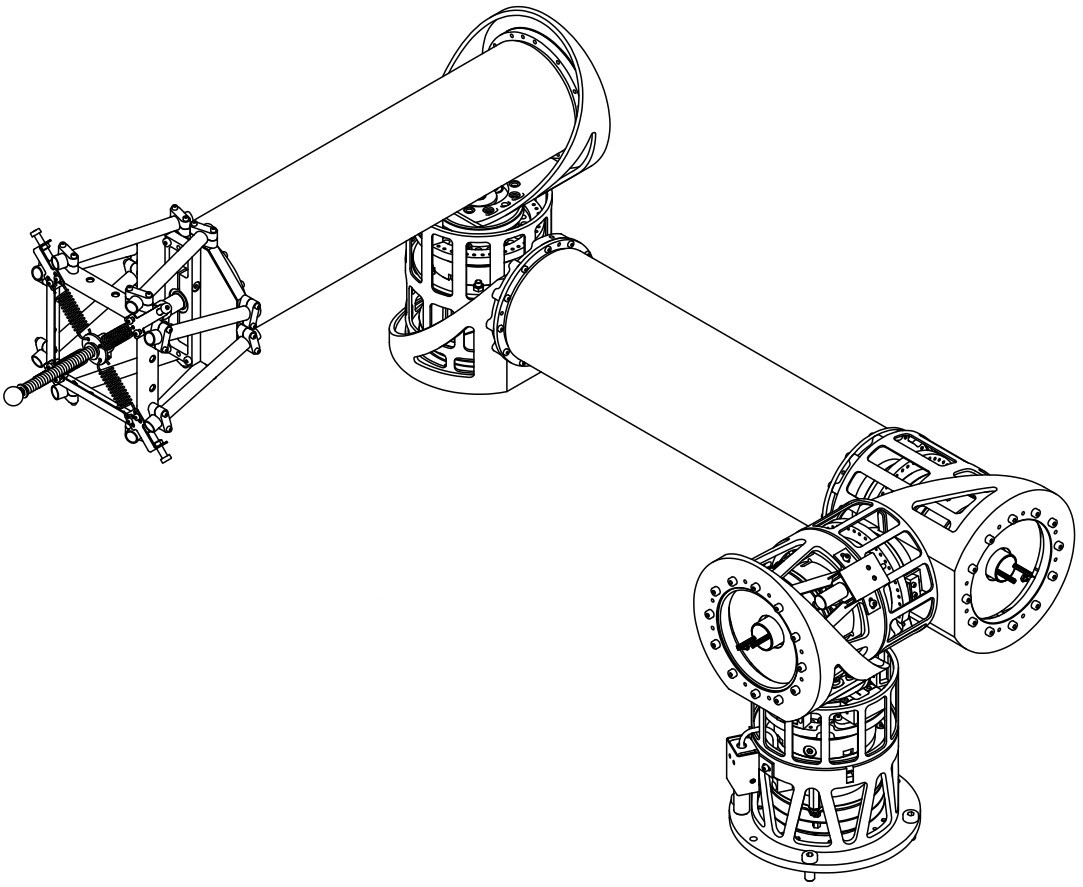

model geometryczny

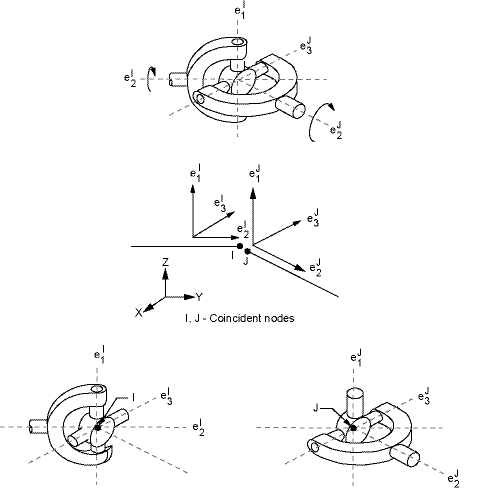

Tworzenie połączenia ruchomego między członami (jak przegub krzyżakowy czyli spręgło Cardana)
k-pointy końcówek członów, które
łączą się w przegubie - powinny być łączne:
K, 5,1.5,0,0.3
K,25,1.5,0,0.3
definiowanie elementu typu MPC184 na węzłach członów, które łączą się w przegubie
LOCAL, 12, 0, 1.5,
0, 0.3, 0, 0, 0 !definuje lokalny układ wspólrzędnych do opisu
osi obrotu,
! układ nr 12, kartezjański,XC,YC,ZC,rotZ,rotX,rozY
ET,2,MPC184,7 ! typ elementu - kardan
SECTYPE,2,JOIN,UNIV,TESTING02 ! DEFINING UNIVERSAL JOINT
SECJOINT, LSYS, 12 !definiuje os sworznia, wskazując oś X
lokalnego ukłdu współrzędnych
TYPE,2
SECNUM,2
KSEL,S,KP,, 5,25
NSLK,S
*GET,n1,NODE,,NUM,MAX
*GET,n2,NODE,,NUM,MIN
ALLSEL
E,n1,n2
FINISH ! wyjscie z PREprocesora
1. etap obliczeń: analiza modalna
Cele:
a) poznanie postaci i częstości drgań własnych - najbardziej
lakonicznej informacji o ewentualnych problemach z poruszaniem
się konstrukcji.
b) wstęp do symulacju ruchu mechanizmu; określenie zakresu
częstości uwzględnianych w symulacji
2. etap obliczeń: symulacja ruchu
Cele:
a) ocena zachowania się konstrukcji w stanach przejściowych.
b) na podstawie analizy modalnej wskazanie częstości (a potem
postaci) najbardziej związanej z charakterystyczną dla pracy
konstukcji formą wzbudzenia drgań; wskazanie cech konstrukcji
wydajnie wpływających na tę postać drgań.
geometria do analizy modalnej geometria (bez przegubu) |
elementy skończone do analizy modalnej elementy (bez przegubu) |
analiza modalna - modal |
geometria do symulacji ruchu geometria (z rozsprzęgleniem w przegubie) |
elementy skończone do analizy modalnej elementy (z rozsprzęgleniem w przegubie) |
symulacja przebiegów czasowych (można uruchamiać w trybie wsadowym) |

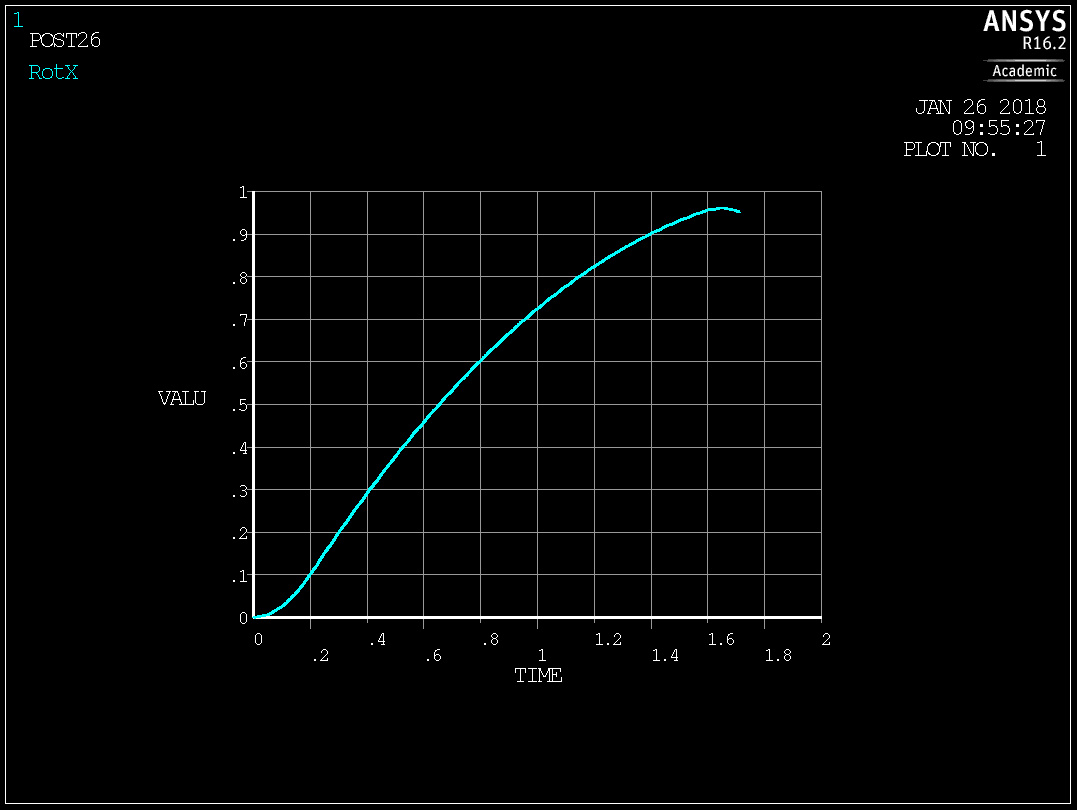

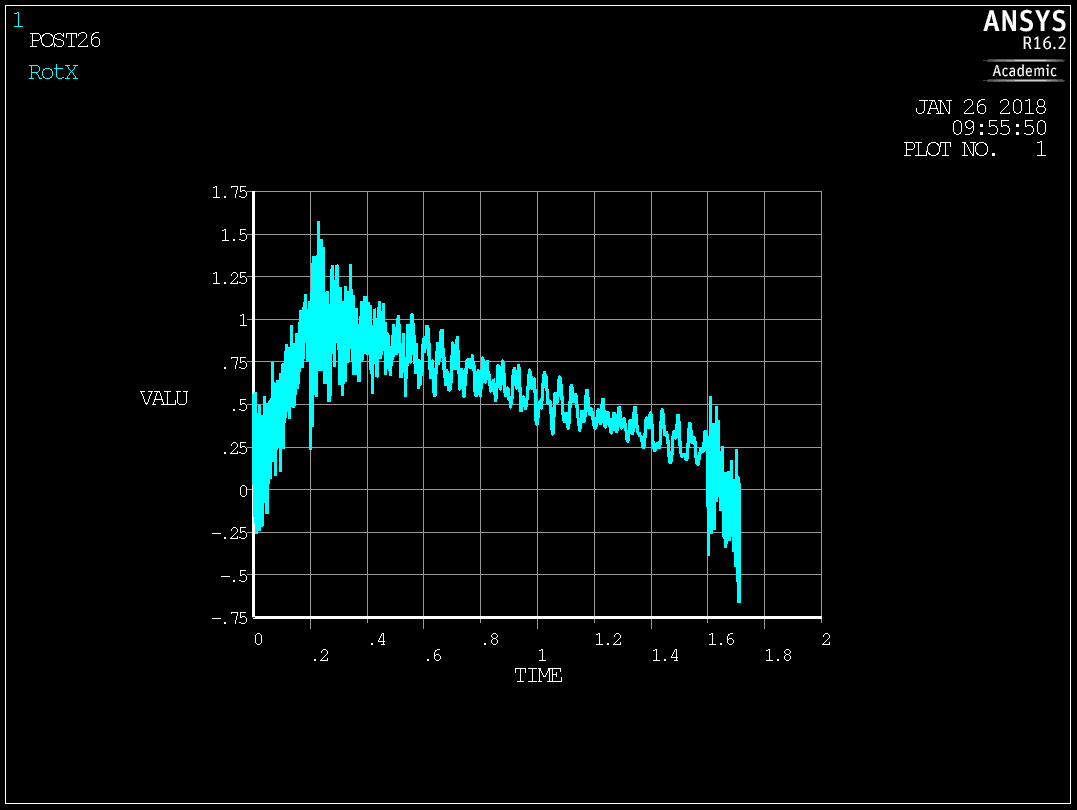

czasowy przebieg kąta poruszanego wałka kat |
czasowy przebieg prędkości poruszanego wałka obrot |
trajektoria ruchu wybranego węzła na konstrukcji |

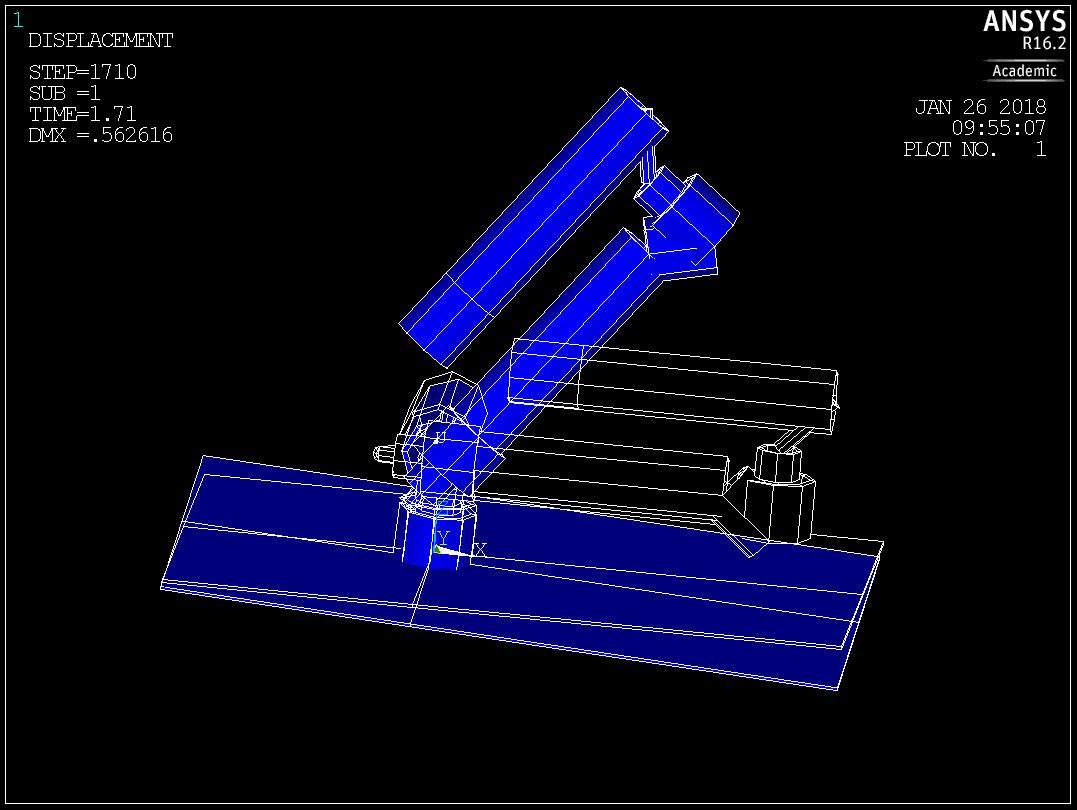

film obrazujący ruch mechanizmu |
Animacja wyników
analizy modalnej
