Modelowanie parametryczne

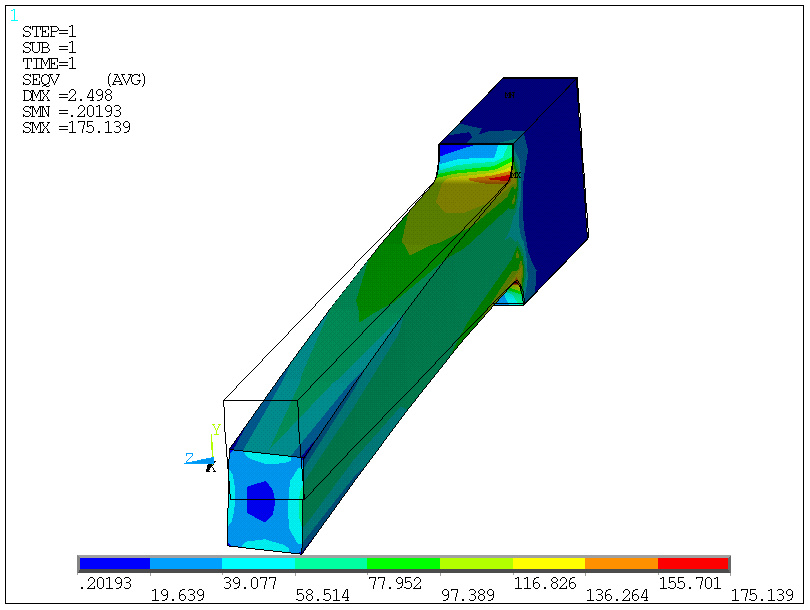

Naprężenia zredukowane wg Hubera, h×b=80×60 mm

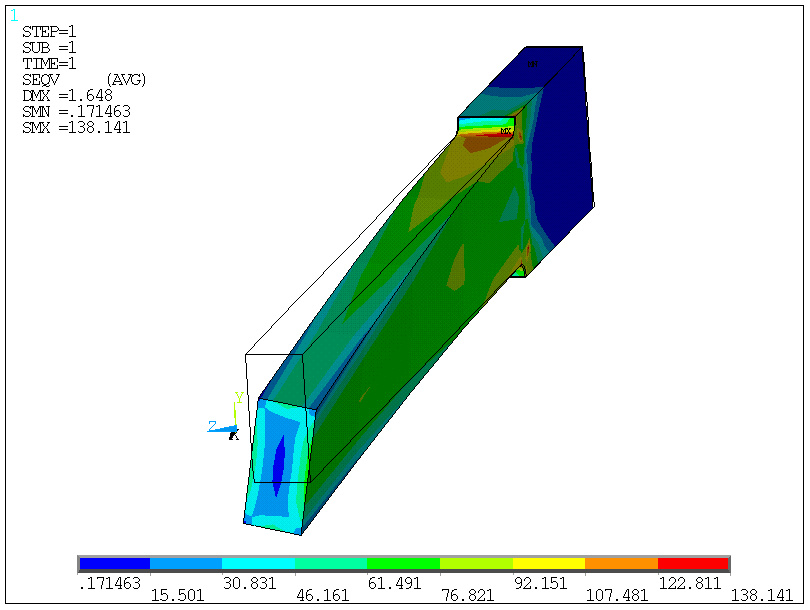

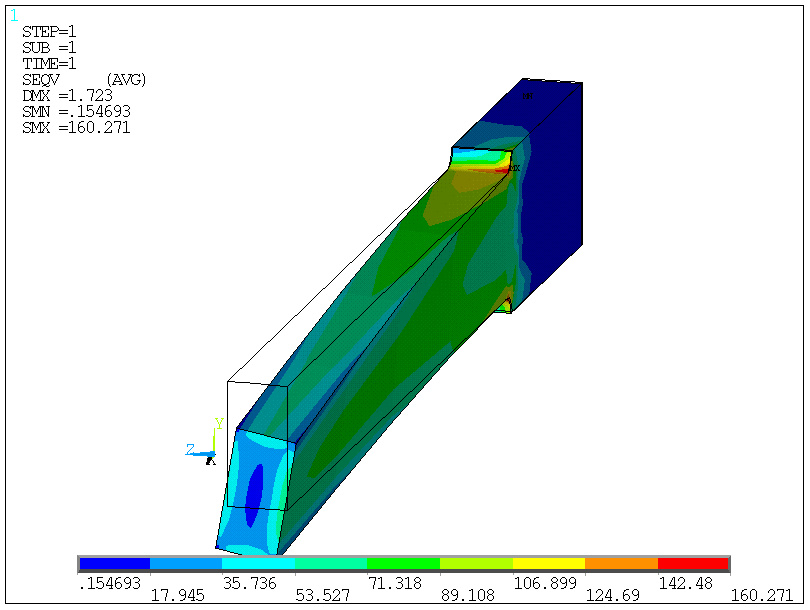

Naprężenia zredukowane wg Hubera, taki sam przekrój (ciężar) 4800 [mm^2] h×b=100×48 [mm]

Naprężenia zredukowane wg Hubera, taki sam przekrój (ciężar) 4800 [mm^2] h×b=120×40 [mm]

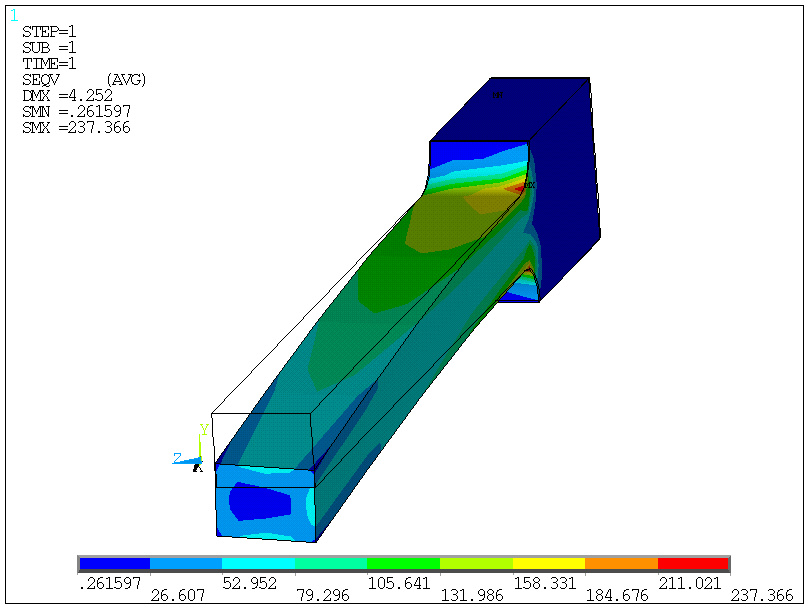

Naprężenia zredukowane wg Hubera, taki sam przekrój (ciężar) 4800 [mm^2] h×b=60×80 [mm]



Ułatwienie badania modelu: modelowanie parametryczne

dowolna wartość liczbowa może być opisana nie liczbą, a symbolicznym parametrem

np. geometria_3.mac

/PREP7

!pierwsza warstwa k-pointów
K, 1,-925,0
K, 2,-800,0
K, 3,-700,0
K, 4, -40,0
K, 5, -25,0
K, 6, -10,0
K, 7, 10,0
K, 8, 25,0
K, 9, 40,0
K,10, -10,10
K,11, 10,10
K,12,-17.68,17.68
K,13, 17.68,17.68
K,14, 40,h/2
K,15, -40,h/2
K,16,-700,h/2
K,17,-700-r,65
K,18,-925,65

!druga warstwa k-pointów
K,101,-925, 0,-b
K,102,-800, 0,-b
K,103,-700, 0,-b
K,104, -40, 0,-b
K,105, -25, 0,-b
K,106, -10, 0,-b
K,107, 10, 0,-b
K,108, 25, 0,-b
K,109, 40, 0,-b
K,110, -10, 10,-b
K,111, 10, 10,-b
K,112,-17.68,17.68,-b
K,113, 17.68,17.68,-b
K,114, 40, h/2,-b
K,115, -40, h/2,-b
K,116,-700, h/2,-b
K,117,-700-r, 65,-b
K,118,-925, 65,-b

!trzecia wartwa k-pointów
K,205, -25, 0,-b-200
K,206, -10, 0,-b-200
K,207, 10, 0,-b-200
K,208, 25, 0,-b-200
K,210, -10, 10,-b-200
K,211, 10, 10,-b-200
K,212,-17.68,17.68,-b-200
K,213, 17.68,17.68,-b-200

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!! bryły w sposób systematyczny
L,1,2 !L1
L,2,17 !L2
L,17,18 !L3
L,18,1 !L4
L,101,102 !L5
L,102,117 !L6
L,117,118 !L7
L,118,101 !L8
!prostop.
L,1,101 !L9
L,2,102 !L10
L,17,117 !L11
L,18,118 !L12
AL,1,2,3,4 !A1
AL,5,6,7,8 !A2
AL,1,10,5,9 !A3
AL,2,10,6,11 !A4
AL,3,11,7,12 !A5
AL,4,9,8,12 !A6
VA,1,2,3,4,5,6 !V1

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!! bryły "na skróty"
LARC,16,17,2,-r
LARC,5,12,6,25
LARC,12,13,6,25
LARC,13,8,7,25
LARC,116,117,102,-r
LARC,105,112,106,25
LARC,112,113,106,25
LARC,113,108,107,25
V,2,3,16,17,102,103,116,117
V,3,4,15,16,103,104,115,116
V,4,5,12,15,104,105,112,115
V,5,6,10,12,105,106,110,112
V,6,7,11,10,106,107,111,110
V,7,8,13,11,107,108,113,111
V,8,9,14,13,108,109,114,113
V,10,11,13,12,110,111,113,112
V,12,13,14,15,112,113,114,115

!oś
LARC,205,212,206,25
LARC,212,213,206,25
LARC,213,208,207,25
V,105,106,110,112,205,206,210,212
V,106,107,111,110,206,207,211,210
V,107,108,113,111,207,208,213,211
V,110,111,113,112,210,211,213,212

VSYMM,Y,ALL
NUMMRG,KP
FINISH



ale wcześniej należy zdefiniować te parametry (plik parametry.mac):

h=104 !nazwa zmiennej: dowolny zestaw liter i cyfr, zaczynający się od litery
a=80*60
b=a/h
r=(130-h)/2



ANSYS Parametric Design Language (APDL)

wyrażenia:

+ dodawanie: a=b+c
- odejmowanie: a=b-c
* mnożenie: a=b*c
/ dzielenie: a=b/c
**podnoszenie do potęgi: a=b**c

funkcje:
ABS(x) - wartość bezwzględna |x|
SIGN(x,y) - wartość bezwzględna z z ze znakiem odziedziczonym po y, (y=0 daje wynik dodatni)
EXP(x) - e do potęgi x
LOG(x) - logarytm naturalny z x ln(x)
LOG10(x) - logarytm dziesiętny z x log10(x)
SQRT(x) - pierwiastek kwadratowy z x
NINT(x) - zaokrąglenie x do liczby całkowitej
MOD(x,y) - część ułamkowa x/y, obliczana jako x - (INT(x/y) * y), y=0 zwraca zero (0).
RAND(x,y) - liczba losowa (wg rozkładu równomiernego) w zakresie (x,y)
GDIS(x,y) - liczba losowa (wg rozkładu normalnego) o średniej x i odchyleniu standard. y
SIN(x), COS(x), TAN(x) - funkcje trygonometryczne, argument domyślnie w radianach, co można zmienić na stopnie za pomocą funkcji *AFUN
SINH(x), COSH(x), TANH(x) - funkcje hiperboliczne
ASIN(x), ACOS(x), ATAN(x) - odwrotne funkcje trygonometryczne, x pomiędzy -1 i 1, wynik domyślnie w radianach, co można zmienić na stopnie za pomocą funkcji *AFUN,
ATAN2(y,x) - arcus tangens x/y z uwzględnieniem znaków obu liczb, *AFUN też działa

poza tym APDL posiada możliwości programowania strukturalnego FORTRANU

przykład:
zamiast pliku w_3.mac plik petla.mac, automatycznie zmieniajcy wartości parametrów, wykonujący obliczenia i zapisujący wyniki do pliku
(optymalizacja!)

*DO,i,0,30 ! For I = 1 to 30:

/PREP7
ALLSEL
VCLEAR,ALL !usuwa wszystkie elementy i węzły z zaznaczonych brył
VDELE,ALL
ADELE,ALL
LDELE,ALL
KDELE,ALL
FINISH

h=i*2+60 !nowe definiowanie parametrów
a=80*60
b=a/h
r=(130-h)/2

geometria_3
elementy
podparcie_3
obciazenie
obliczenia
ogladanie

*GET,napr_Hubera,PLNSOL
/OUTPUT,wyniki,prn,,APPEND
!/COM,h %h%, naprezenia Hubera %napr_Hubera% !przykład zapisu do pliku z komentarzem
!/COM !"pusty wiersz"

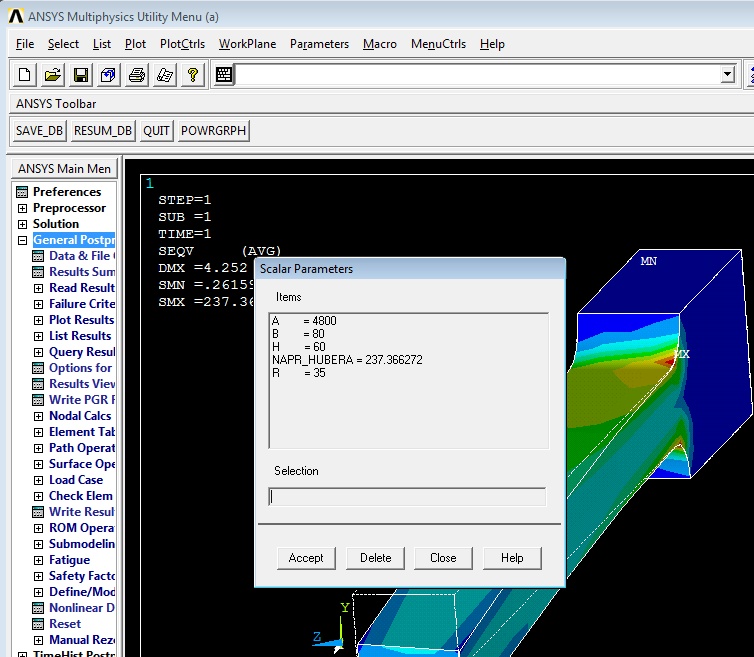

/COM, %h% %napr_Hubera% !h - to nazwa pierwszego zapisywanego parametru, napr_Hubera - drugiego
/OUTPUT

*ENDDO

Wyniki obliczeń petla.mac

plik wyniki.prn

60 237.366272
62 234.346939
64 231.439011
66 228.634598
68 225.92543
70 188.13501
72 185.246887
74 182.541138
76 179.954681
78 177.559158
80 175.138535
82 173.133057
84 175.48793
86 174.786133
88 173.233276
90 171.839188
92 160.571136
94 159.261124
96 158.213989
98 157.458298
100 160.271103
102 141.007935
104 138.140625
106 141.670685
108 145.680222
110 149.638474
112 158.083801
114 161.958145
116 165.737823
118 169.404602
120 172.941162

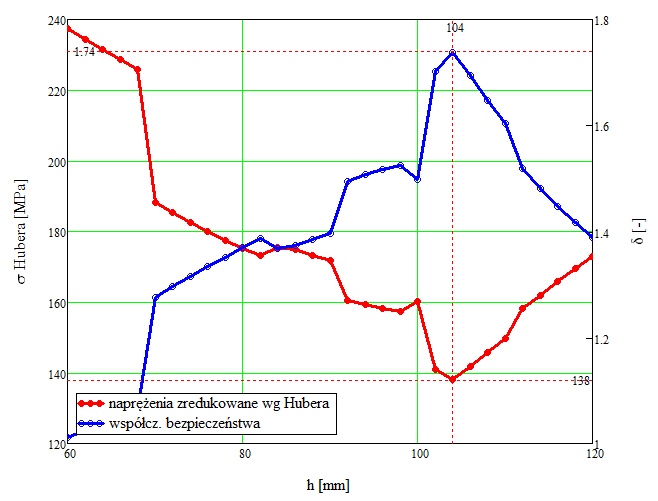

plik wczytany w MathCadzie:

Rozwiązanie optymalne



parametry można także czytać bezpośrednio w ANSYSie:





modele

nieparametryczny

parametryczny prosty

parametryczny wyrafinowany



parametry

parametry

model geometryczny

model geometryczny

model geometryczny

podział na elementy

taki sam

taki sam

model podparcia

model podparcia

taki sam jak w prostym

model obciążenia

taki sam

taki sam

obliczenia

taki sam

taki sam

oglądanie wyników

taki sam

taki sam

czyszczenie bazy danych

taki sam

taki sam

zebranie modeli

zebranie modeli

zebranie modeli

plik badający wpływ wskazanego parametru na naprężenia - petla.mac
