Parametryczny model MES budowany geometrycznie

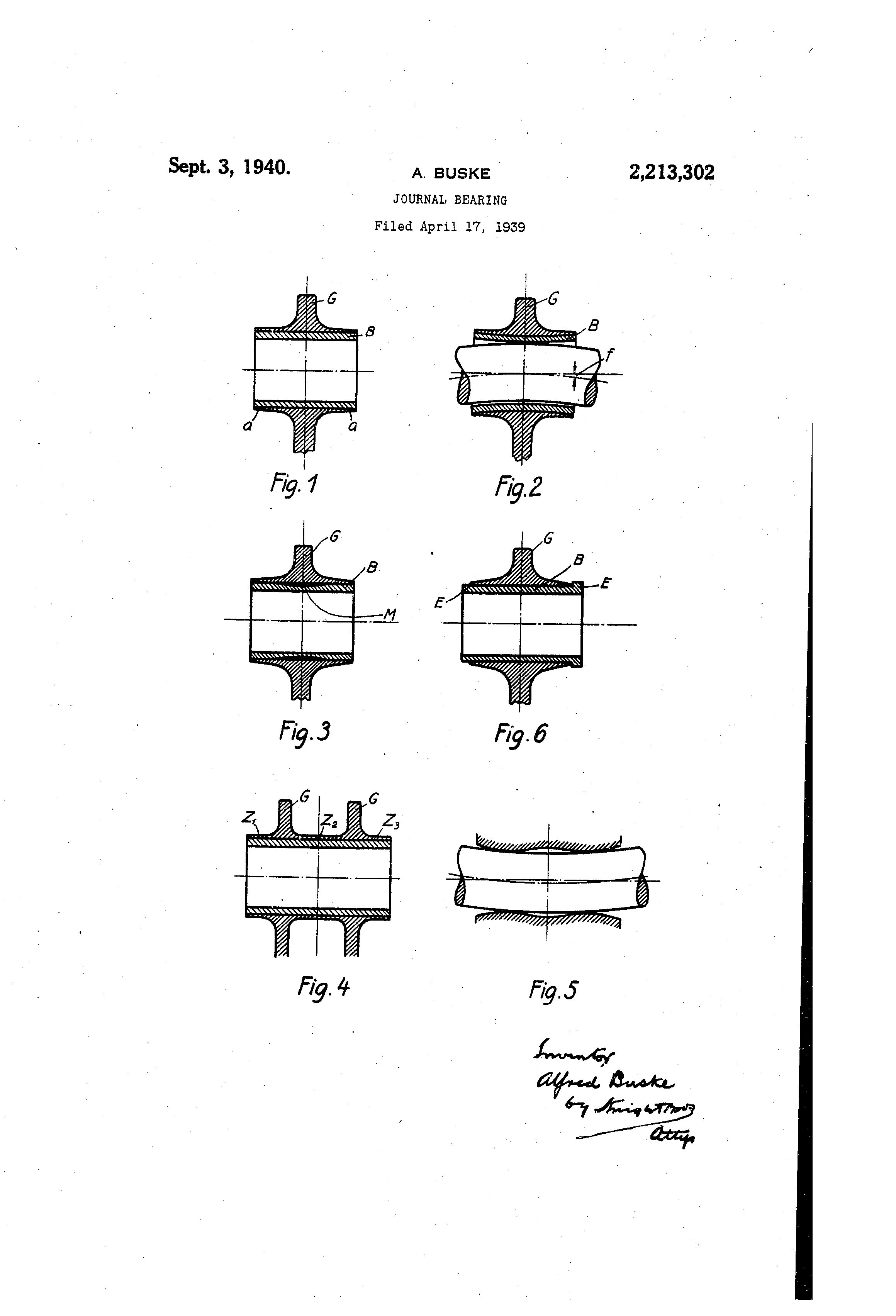

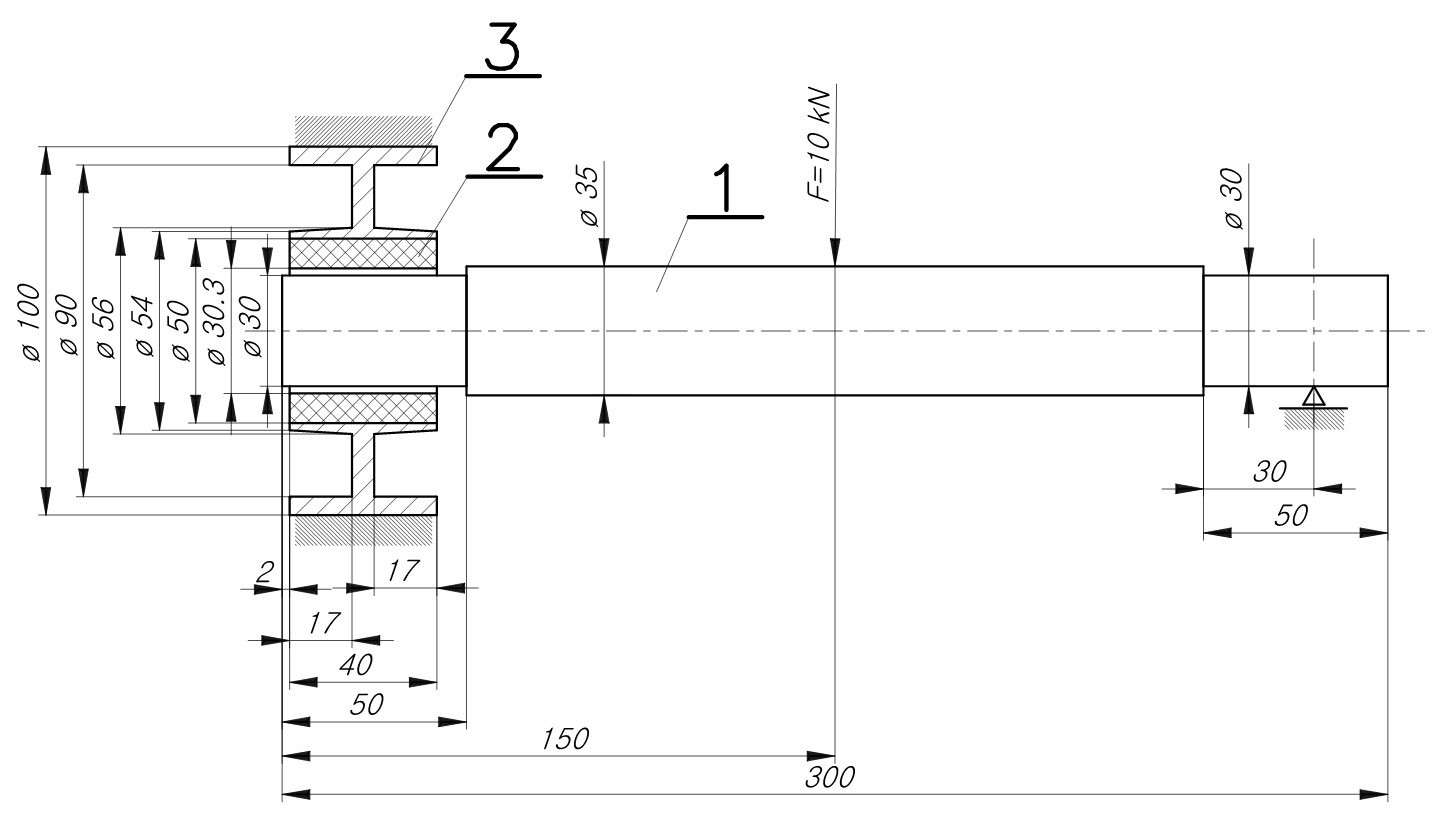

Ocena odkształceń i nacisków w łożysku Buskego



Rozwiązanie zadania (skompresowane do jednego pliku katalogi z plikami opisującymi model geometryczny, model MES i wyniki obliczeń).

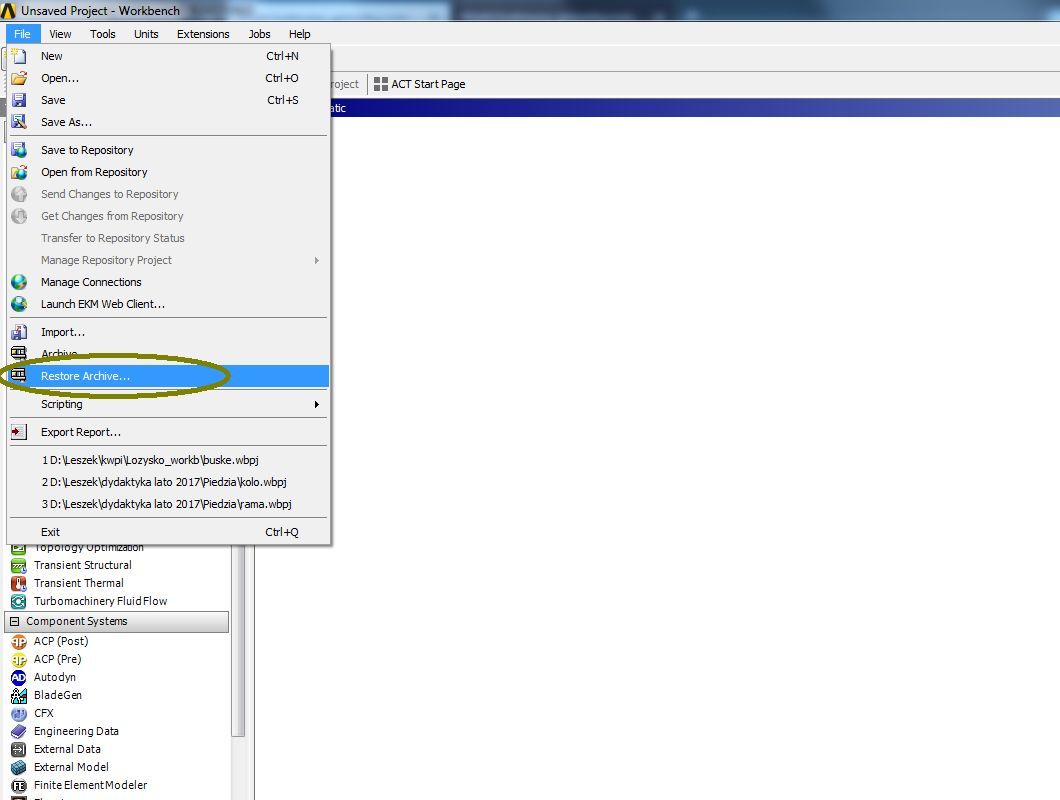

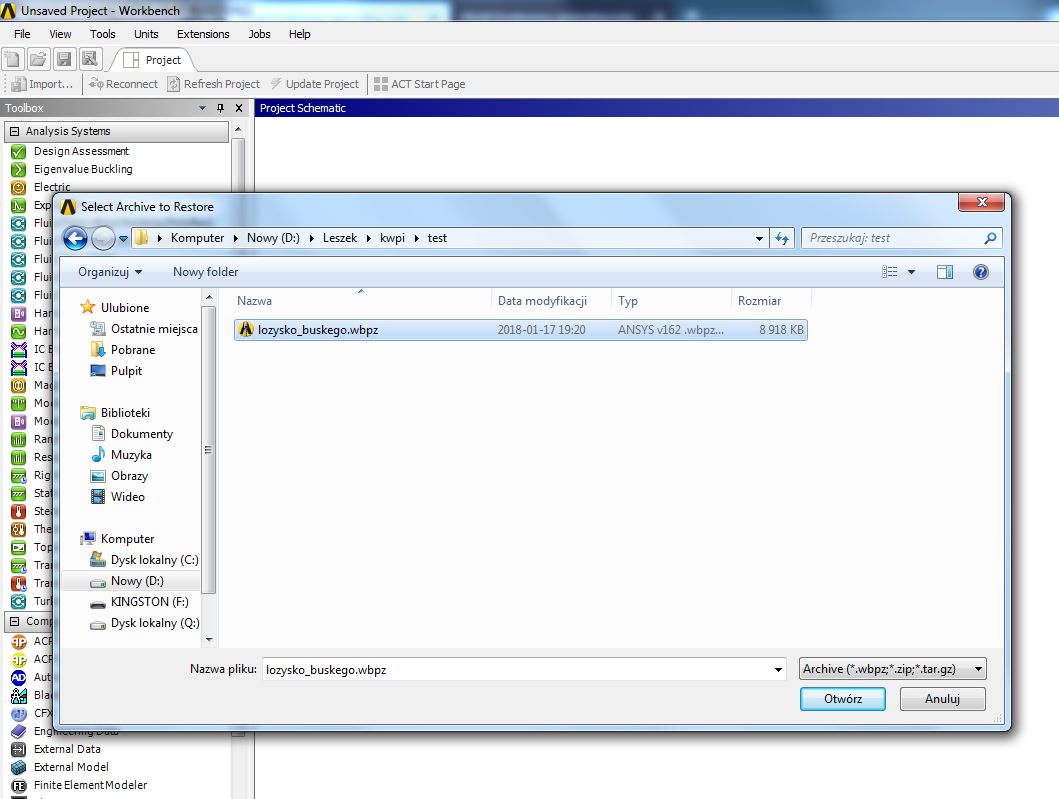

Rozpakowanie pliku z rozwiązaniem zadania:







Etapy modelowania:

  1. W środowisku Ansys Workbench (integrującym etapy i narzędzia modelowania) wybrać standardowy zestaw narzędzi Static Structural,

  2. Engineering Data: dane materiałowe, typowa stal w zestawie General Material (materiały typowe), po ewent. uzupełnieniu zestawu materiałów (menu- Return to Project ,

  3. Po każdym etapie zapisać projekt ,

  4. Geometry (uruchamia program DesignModeler):
    - dla każdego szkicu na wstępie nowa płaszczyzna
    - Sketching: wstępny zarys przekroju (Draw), a potem korekta i ujednoznacznienie (Constrains)

  5. Pozostałe etapy, po wyjściu z DesignModelera - odbywają się w jednolitym środowisku okienkowym:
    - "Model" - podział na elementy skończone (w tym wskazanie materiału),
    - "Setup" - opis warunków brzegowych
    - "Solution" - przeprowadzenie obliczeń (m. in. uruchomienie "dużych przemieszczeń",
    - "Results" - czyli oglądanie wyników i redagowanie sprawozdania z przebiegu obliczeń.



pliki do ściągnięcia
instrukcja obsługi edytora DesignModeler

Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2013
