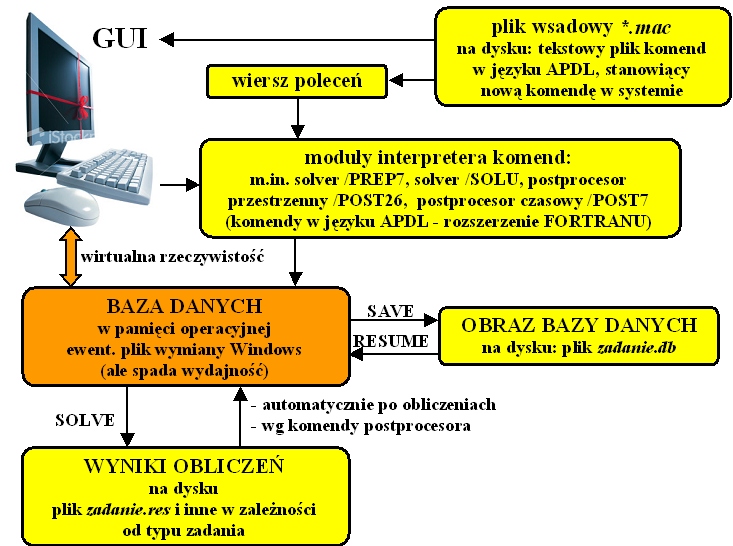

Struktura systemu obliczeniowego ANSYS
Zadanie 1

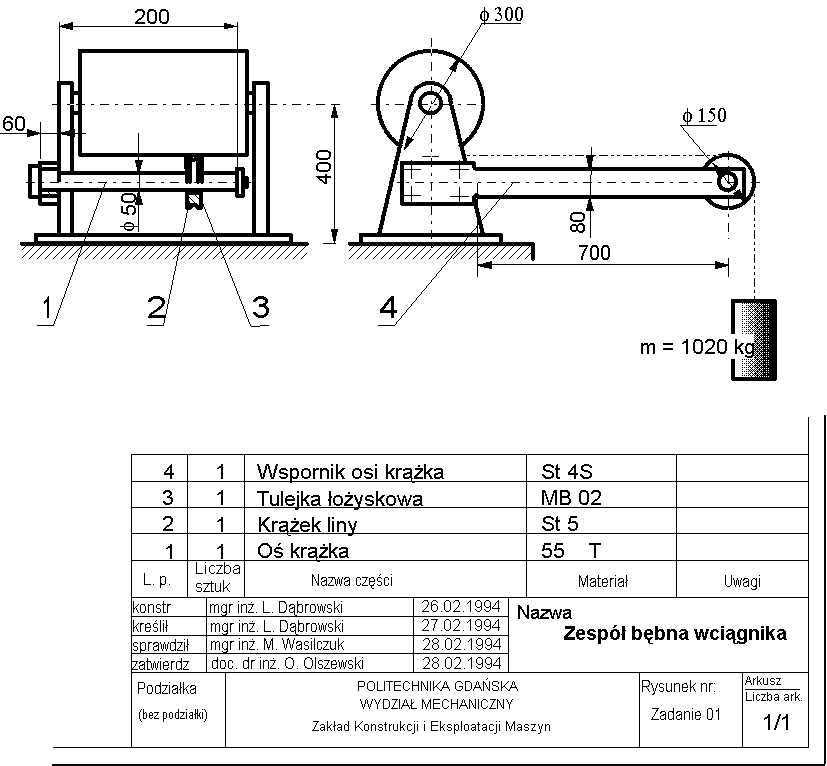

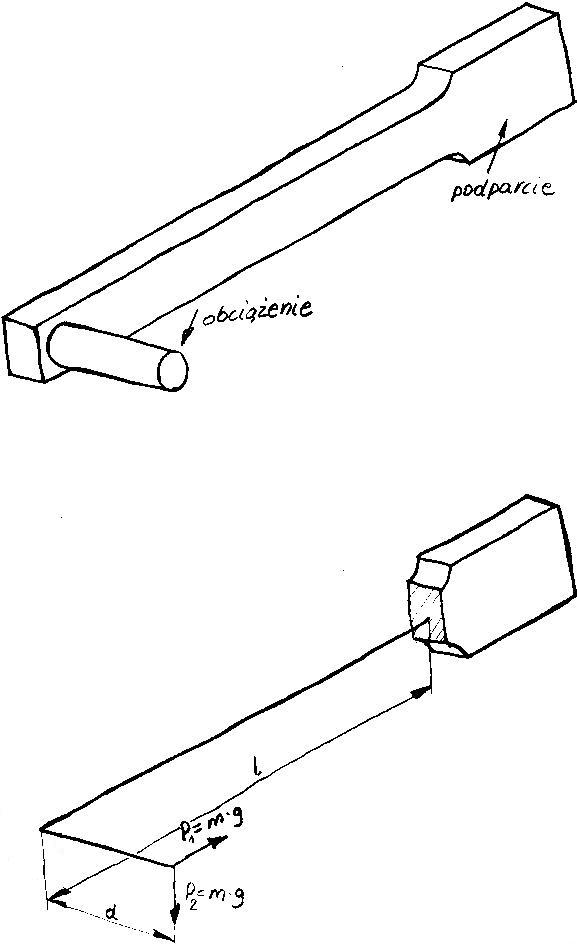

Sprawdzić bezpieczeństwo ze względu na wytrzymałość "doraźną" wspornika osi krążka.
Właściwości wytrzymałościowe stali St4S (wg poradnika: Niezgodziński M. E., Niezgodziński T. "Wzory, wykresy i tablice wytrzymałościowe"): Rm = 420 MPa, Re = 240 MPa.

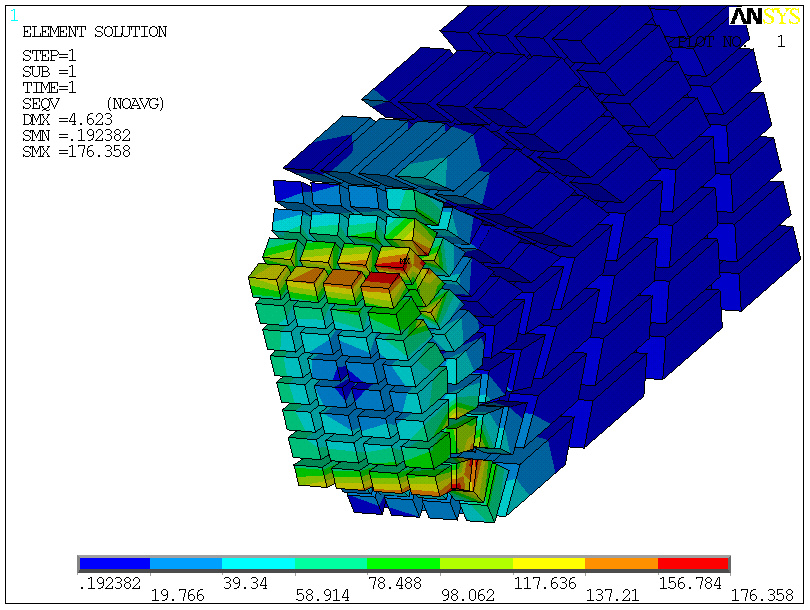

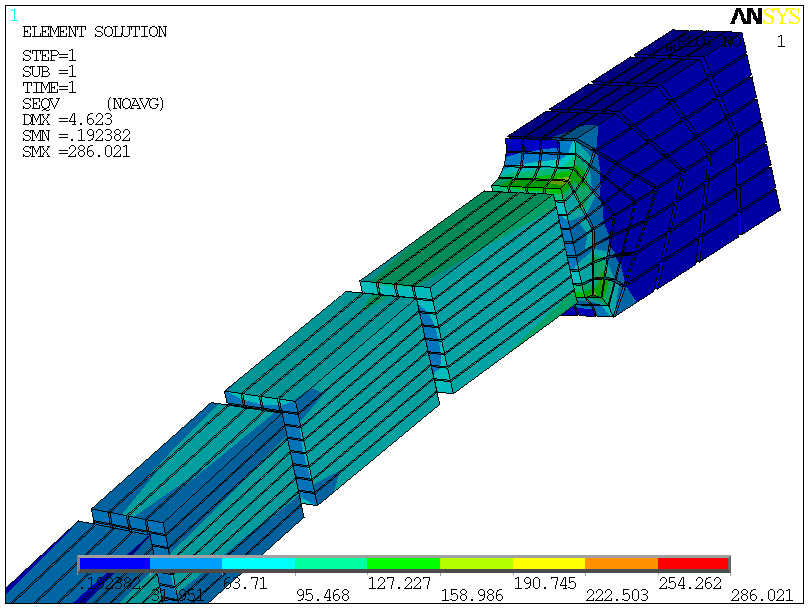

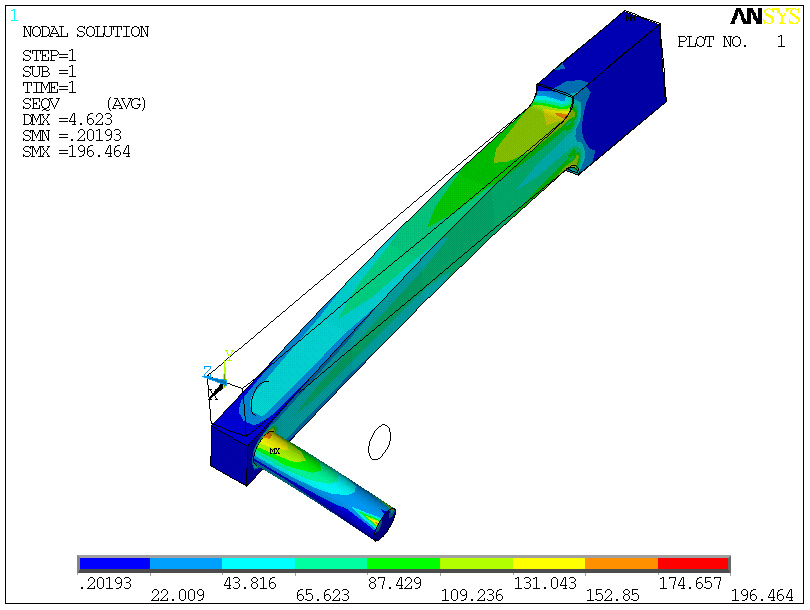

Wynik obliczeń: naprężenia zredukowane wg hipotezy Hubera, odkształcona struktura (przesada 30×)

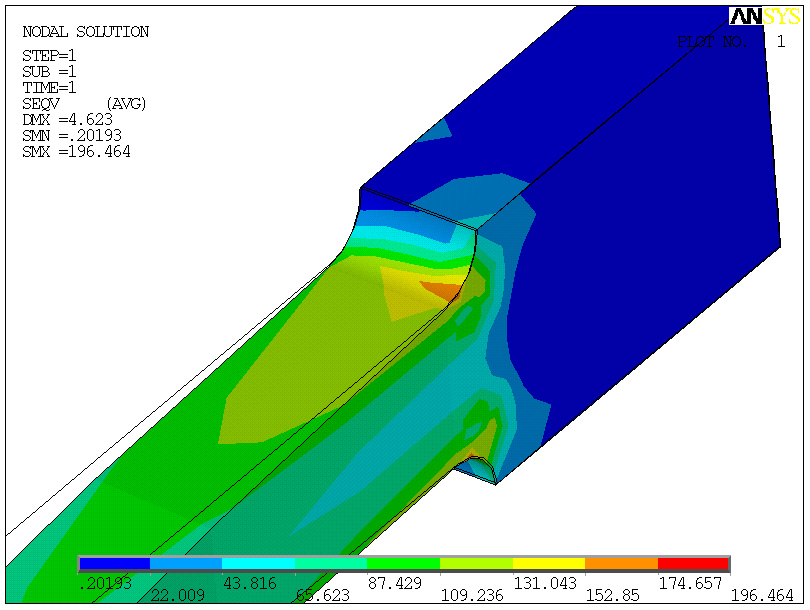

Spiętrzenie naprężeń

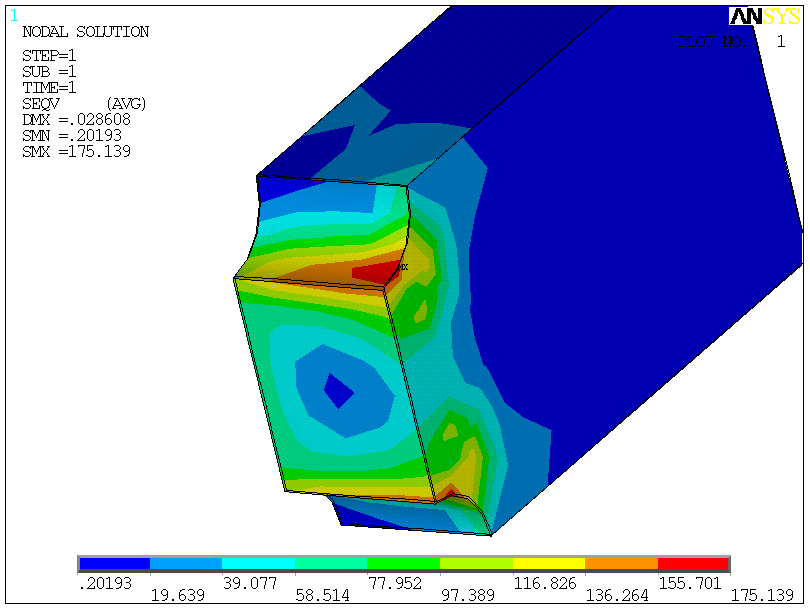

przekrój
Obliczenia przeprowadzono
dzięki podziałowi struktury na elementy skończone (fragmenty
przestrzeni z parametrycznie opisanym polem odkształceń i
naprężeń,
spełniającym prawa teorii sprężystości,
w węzłach zgodność przemieszczeń i naprężeń z elementami
sąsiednimi,
zgodność przemieszczeń węzłów z podparciem,
zgodność wypadkowych sił w węzłach z obciążeniem
zewnętrznym)
Równoległe dwa
modele struktury:

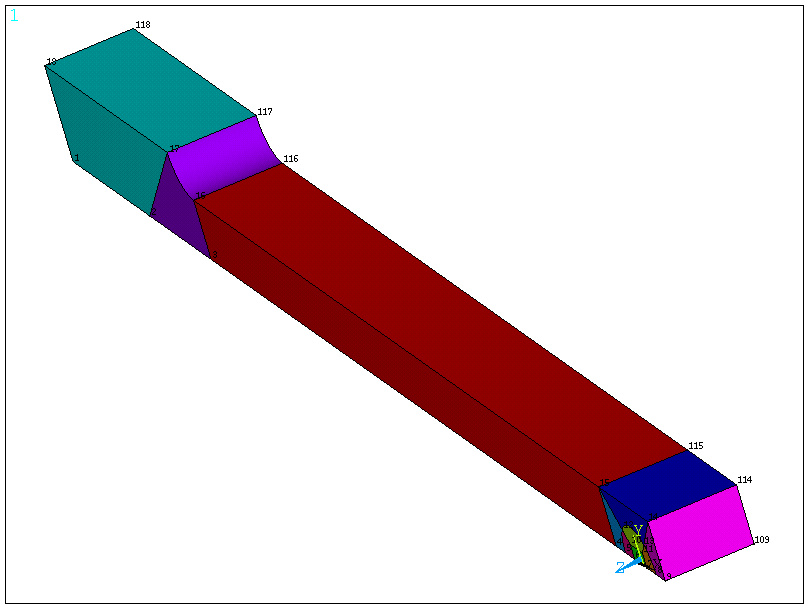

model geometryczny, budowany przez operatora z
dużych, wygodnych obiektów,
model elementów skończonych, b. duży,
budowany automatycznie przez ANSYS z modelu geometrycznego.
Cel modelowania
geometrycznego: prawidłowy i wydajny podział struktury
zbudowanej z brył na elementy skończone
ideał: jednakowe zróżnicowanie naprężeń w każdym elemencie
skończonym.

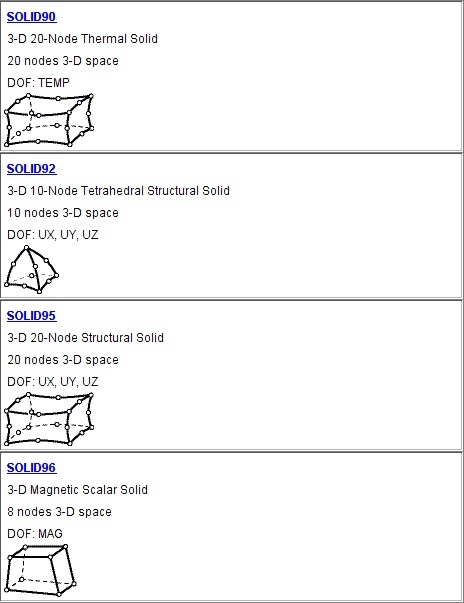

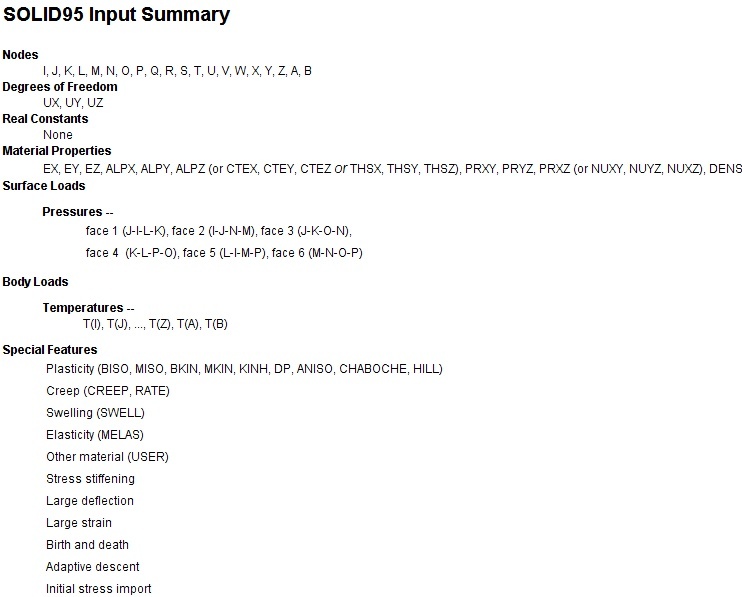

Wybór elementu skończonego z biblioteki systemu obliczeniowego
Przemieszczenia i
obciążenia węzłowe, element wyższego rzędu - węzły
zgodności:
wyższy rząd wielomianów aproksymujących - funkcji kształtu,
co daje lepszą giętkość wielomianu (wydajność obliczeń),
lepsze dopasowanie do krzywizny struktury.

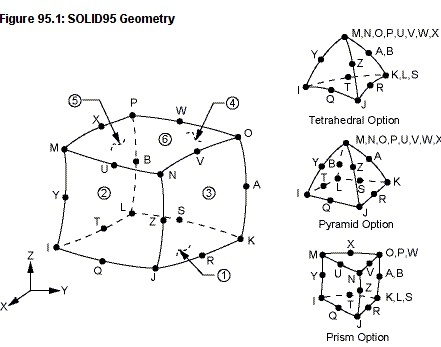

Rozwój elementów: SOLID186

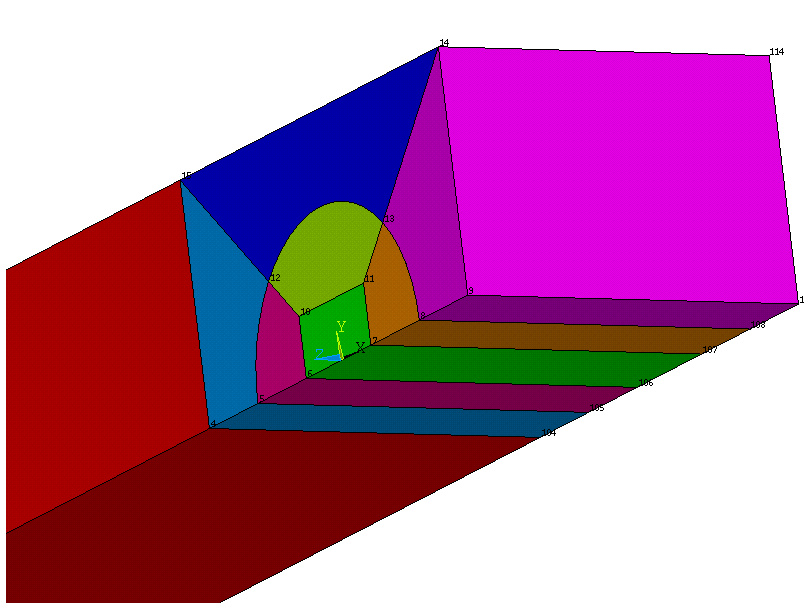

Monolityczna struktura
zbudowana z wielu brył (które ANSYS automatycznie dzieli na
elementy skończone):
sąsiednie bryły mają wspólne powierzchnie, krawędzie i
kluczowe punkty.

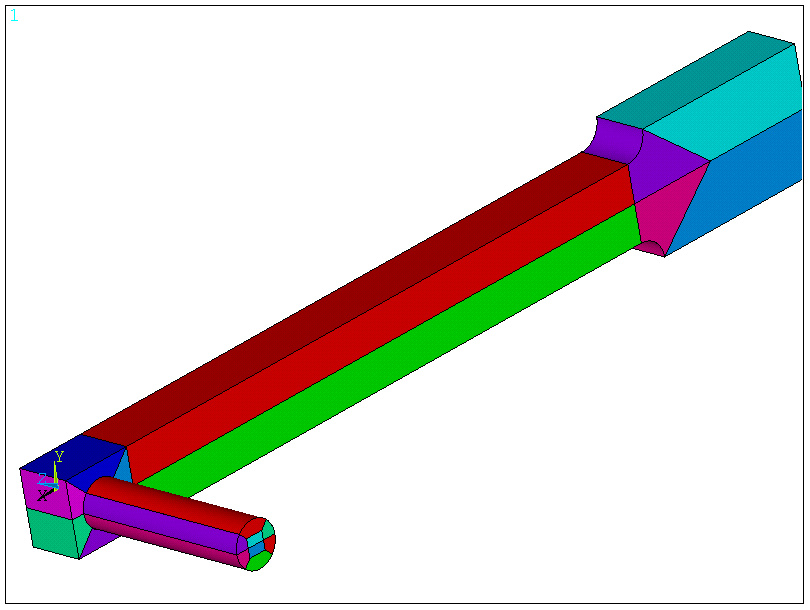

Półautomatyczny

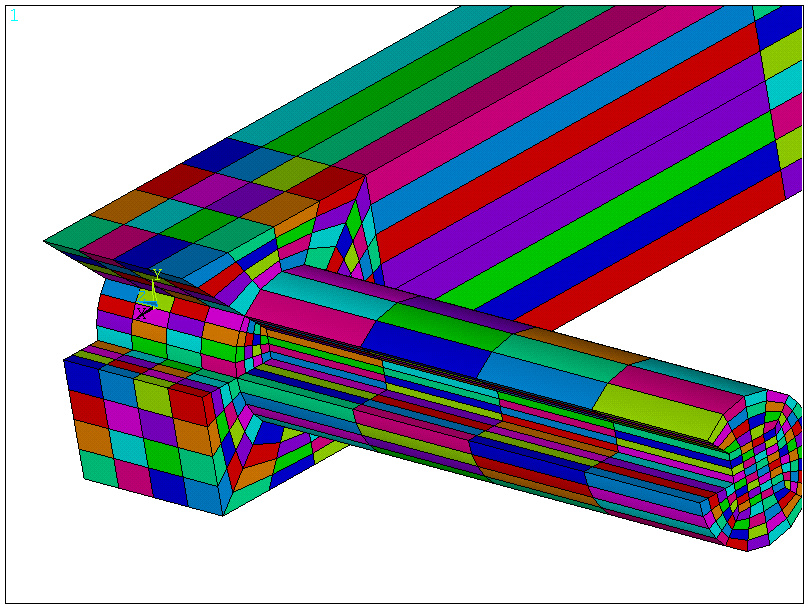

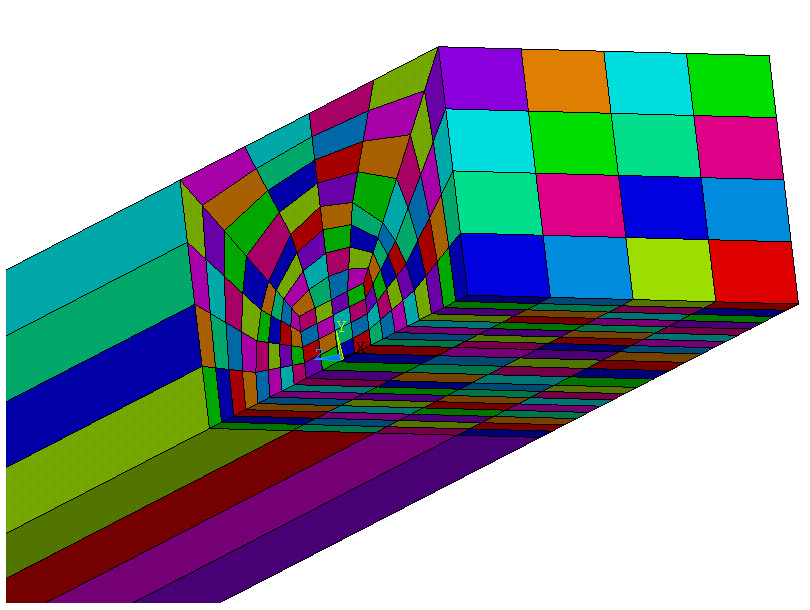

podział brył na elementy skończone "mapped meshing":
- kontrola nad podziałem
- walory dydaktyczne
Wszystkie ścianki czworobokami, jednakowa gęstość podziału przeciwległych boków.

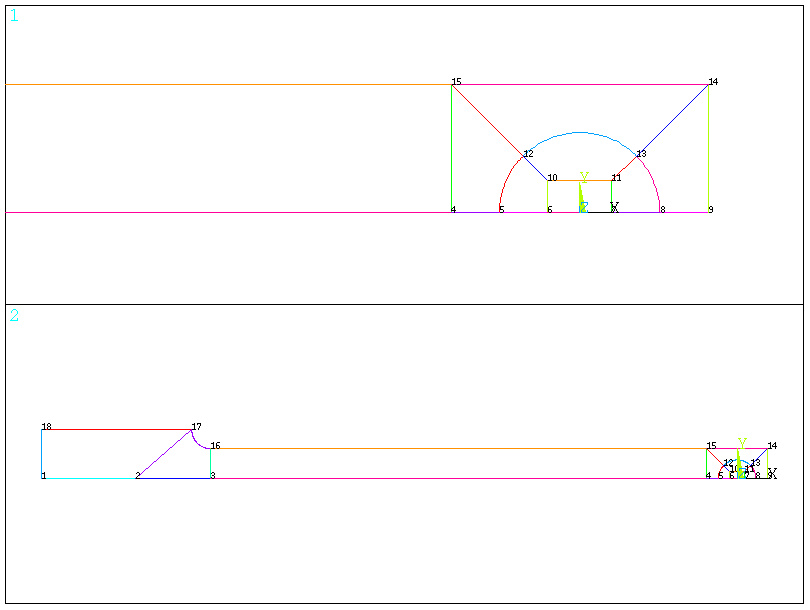

Wykorzystanie specyficznych cech struktury (symetria, pryzmatyczna konstrukcja)
Notatki na laboratorium (przynieść pendrivy)
model geometryczny do ćwiczenia
obliczenia obciążenia połączenia śrubowego do pierwszego projektu
