OBLICZENIOWA ANALIZA CZESCI MASZYN
Wykład 6: konstruowanie z uwzględnieniem obliczeń MES
merytoryczna analiza konstrukcji na podstawie wyników obliczeń

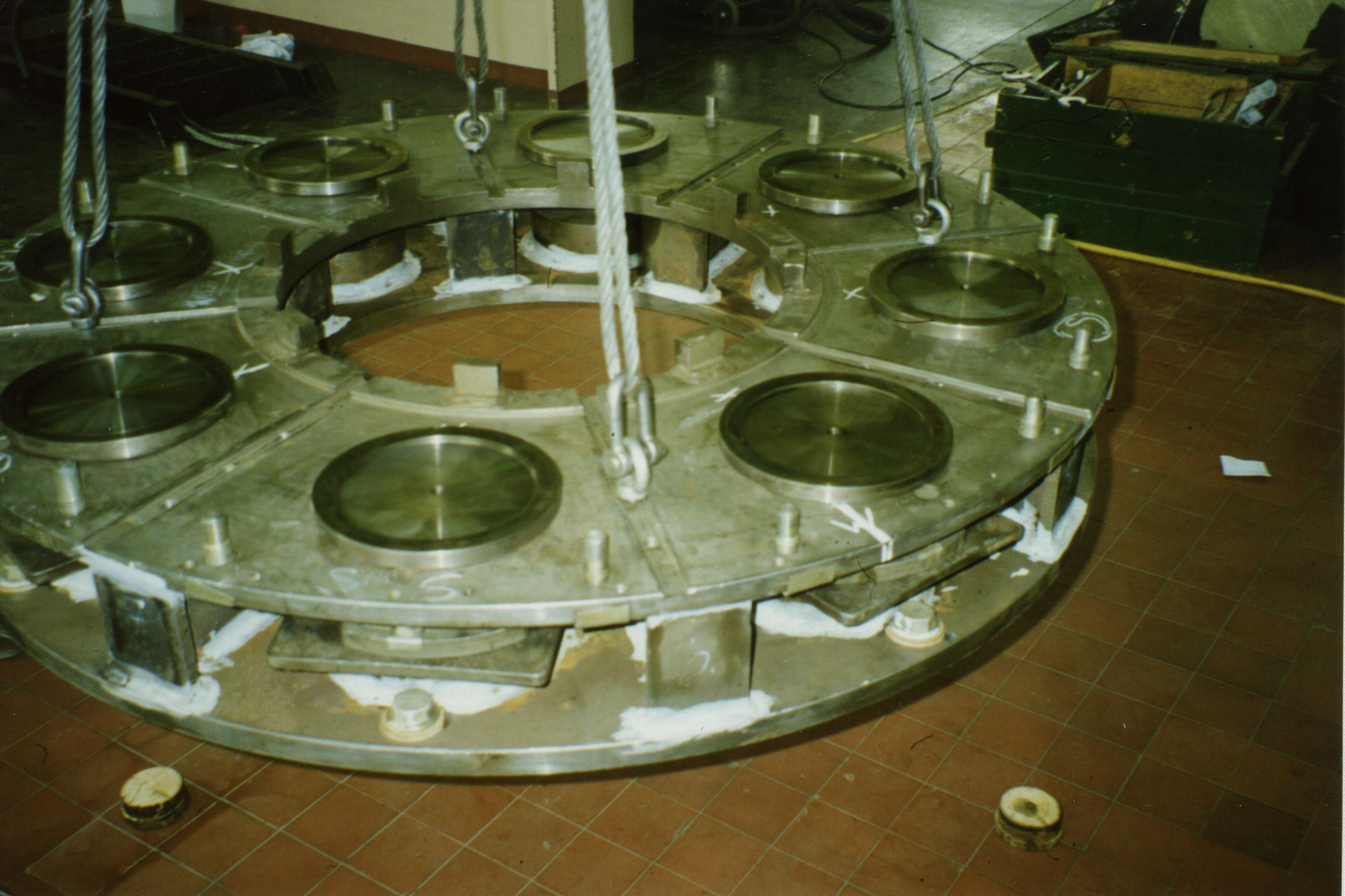

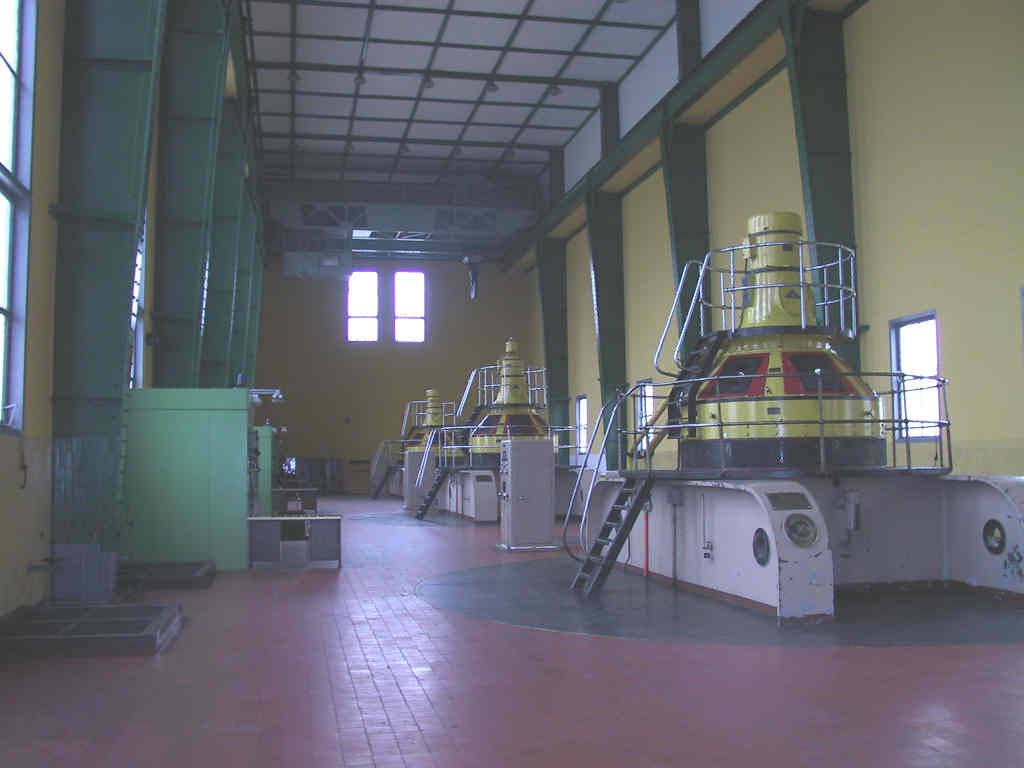

Poprawa podpór łożyska nośnego hydrogeneratora - przykład zastosowania elementów bryłowych

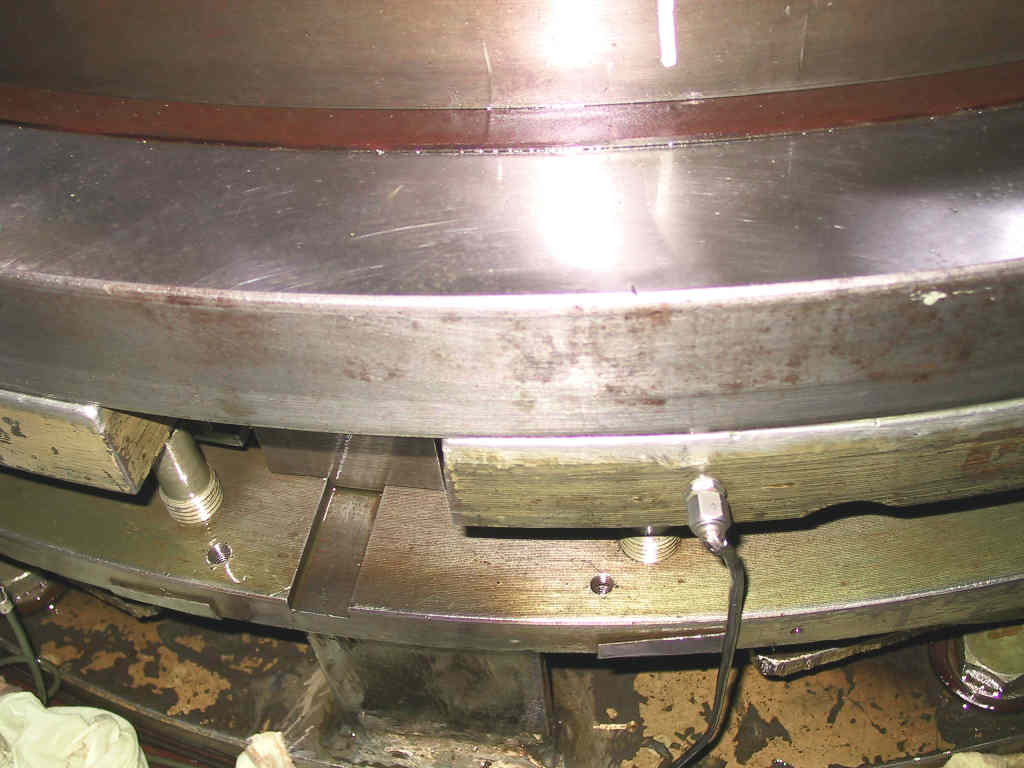

Problem obserwowany w eksploatacji: duży i powiększający się rozrzut temperatury klocków łożyskowych; ślady pracy w podwyższonej temperaturze: nierównomierny rozkład obciążenia na obwodzie łożyska;

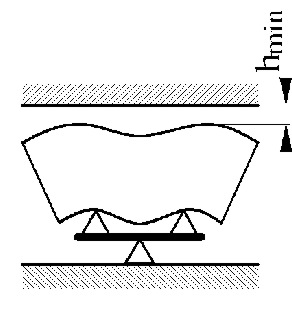

Konstrukcja
"klocka na kulawce"

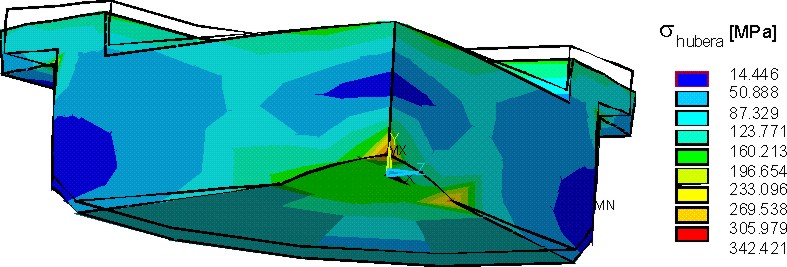

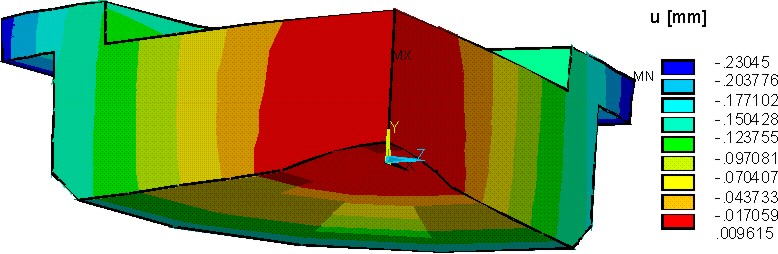

Obliczenia
MES wytrzymałości i sztywności istniejącej kulawki
Oceniono ugięcie kulawki jako
niewystarczające dla wyrównania rozkładu obciążenia
(skompensowania błędów regulacji osiowego położenia
poszczególnych klocków)

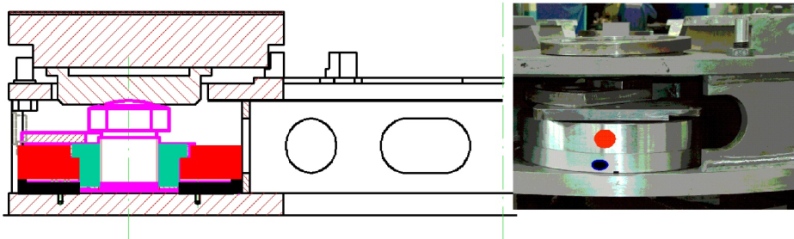

Projekt
dodatkowej sprężyny

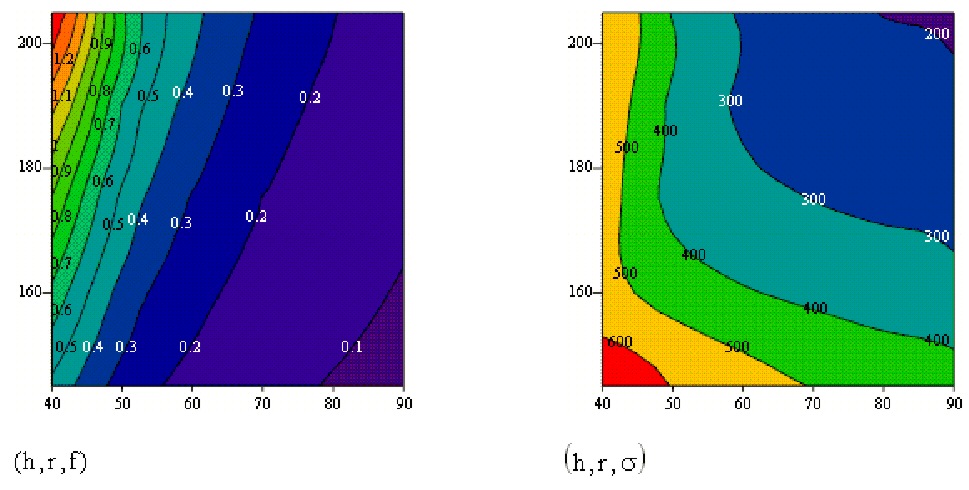

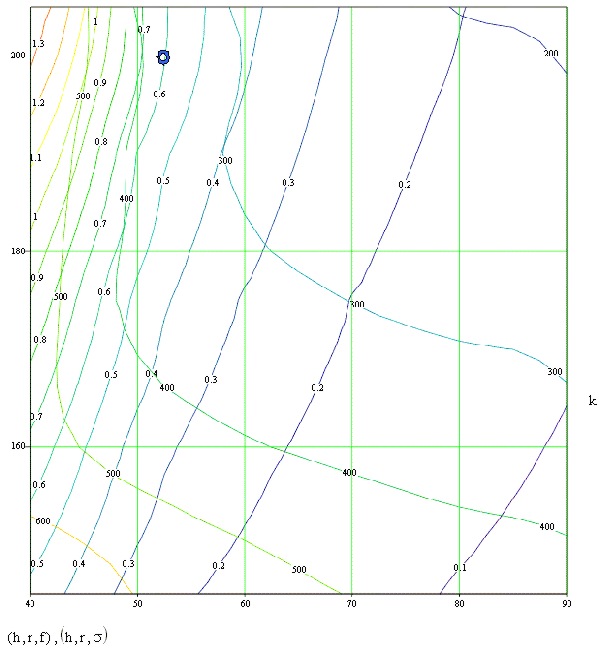

Badanie
wpływu parametrów sprężyny (promień zewn. r i grubość h) na naprężenia i ugięcie
przy maksymalnym obciążeniu eksploatacyjnym F=680 kN
Dobór
średnicy i grubości sprężyny

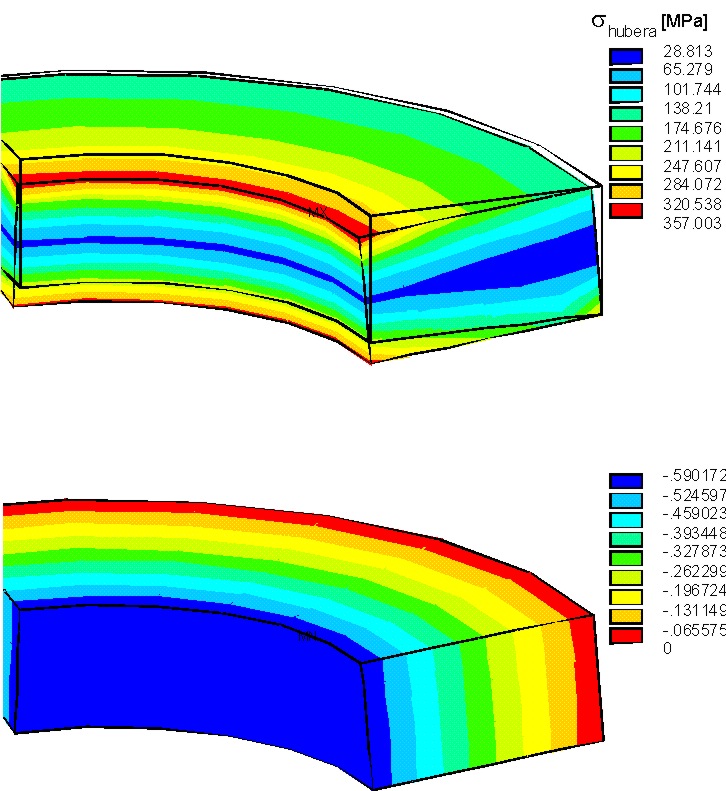

Ostatecznie
wybrana sprężyna

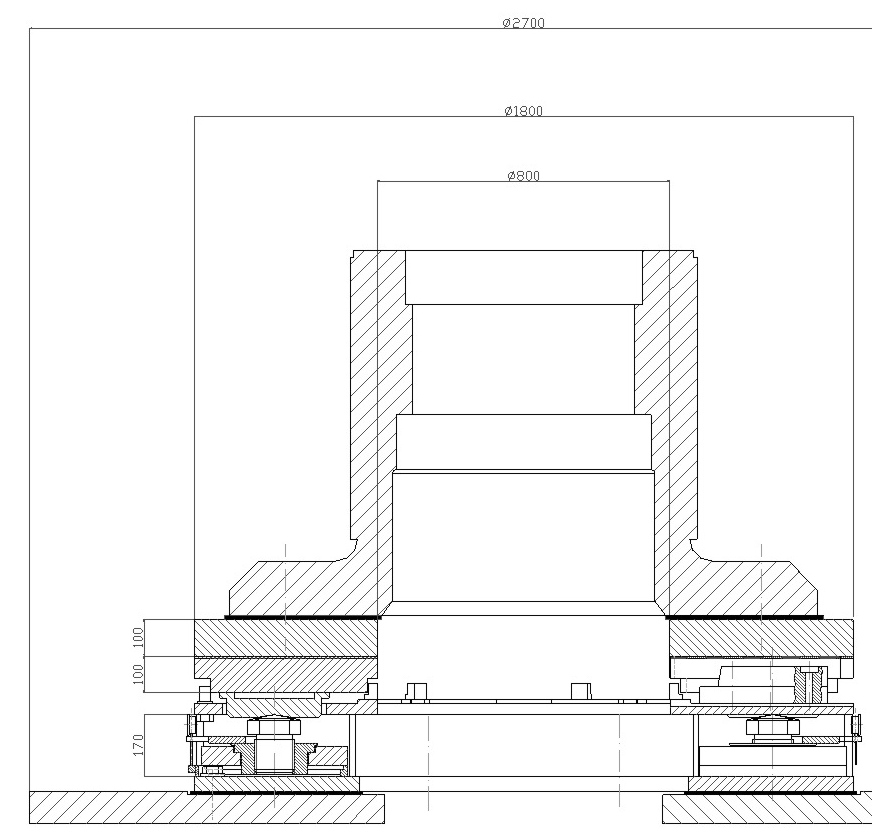

Dokumentacja
