Zadanie:

Tematem projektu jest ramię podnośnika przystosowanego do

podnoszenia motocykli o masie całkowitej nie przekraczającej 350kg.

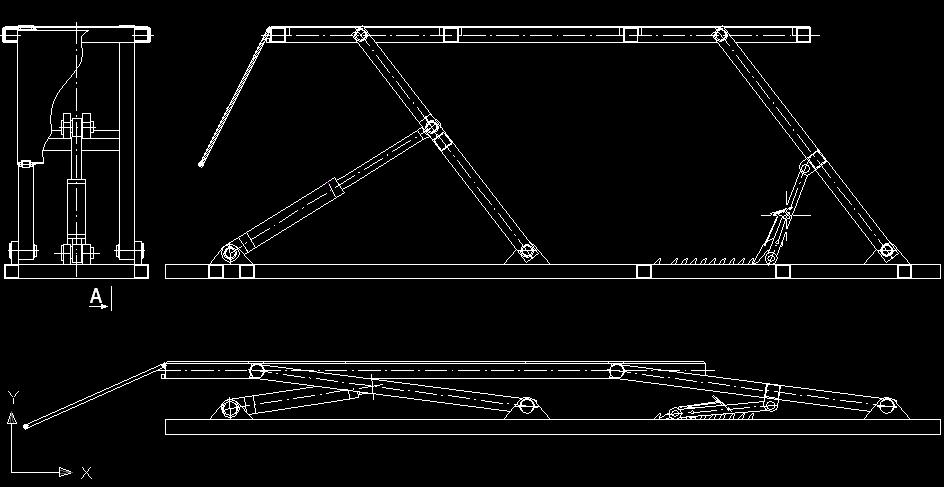

Rysunek złożeniowy podnośnika motocyklowego:

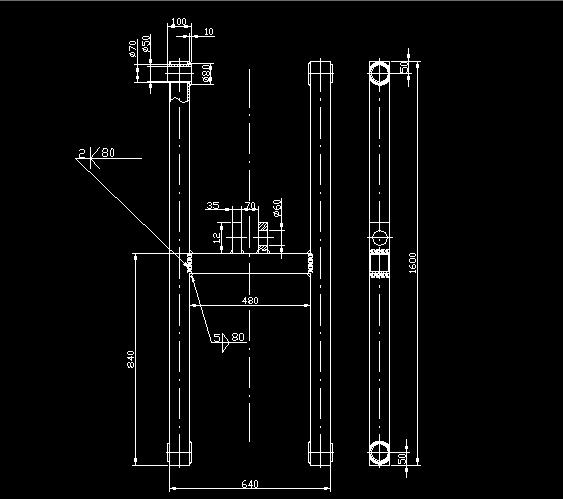

Ramię będące tematem projektu:

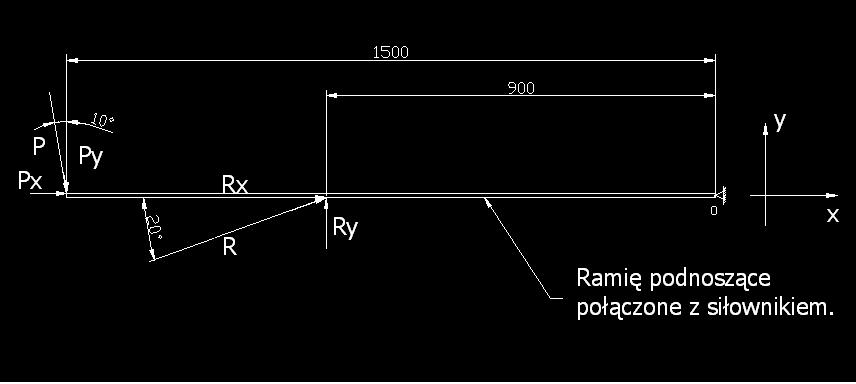

Rozkład sił działających na ramię podnoszące podnośnika połączone z siłownikiem w położeniu najbardziej obciążonym

Obliczania:

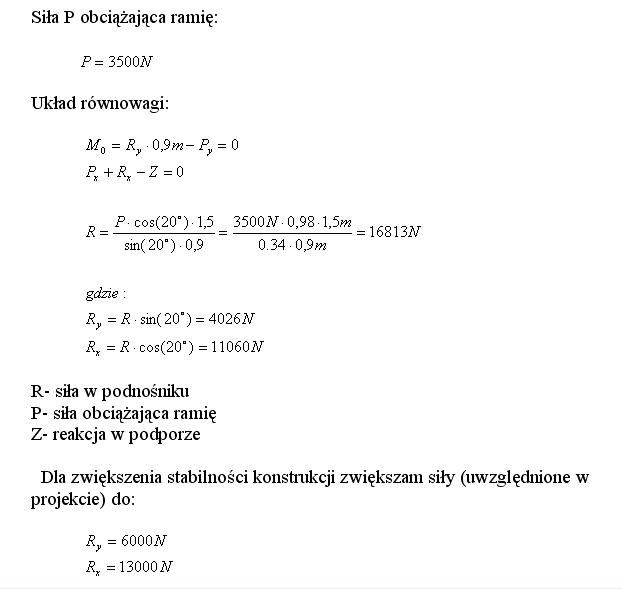

Obliczenie siły jaką musi zadziałać siłownik na ramię podnośnika,

aby zapoczątkować jego unoszenie z położenia wyjściowego

(najniższego-jest to największa siła).

Dane o materiale ramienia:

kształtownik 80x80x2 PN-88 H-84020

Materiał:

Stal 18G2AVCu (PN-86/H-84018)

Rm=540MPa

Re=400MPa

A5=17%

Masa ramienia podnoszącego: m=17,7kg

Wartość maksymalnej siły chwilowej obciążającej ramę: F=12kN.

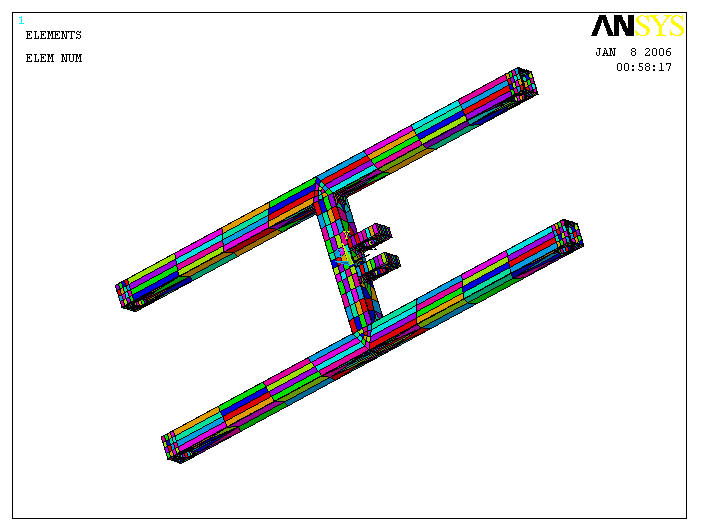

Model obliczeniowy w programie Ansys:
