Obliczenia liniowe:
- na modelu uproszczonym
- na modelu właściwym
Wpływ parametru grubości na właściwość konstrukcji
Obliczenia liniowe
Model właściwy jest wykonany w postaci modelu kontaktowego, ceowniki z płytą nie są jedną bryłą lecz oddziaływają na siebie za pomocą połączenia kontaktowego.

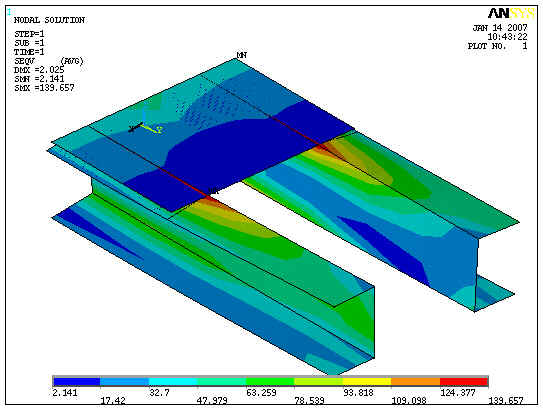

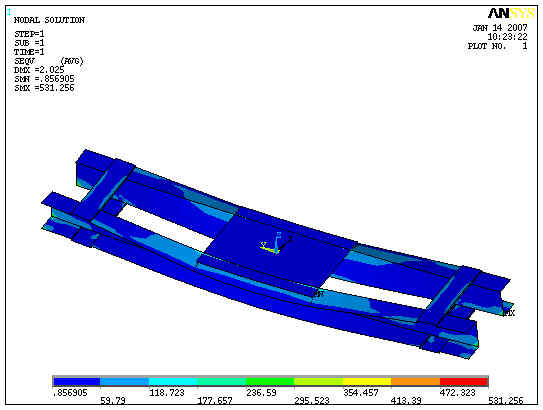

Naprężenia zredukowane według hipotezy Hubera

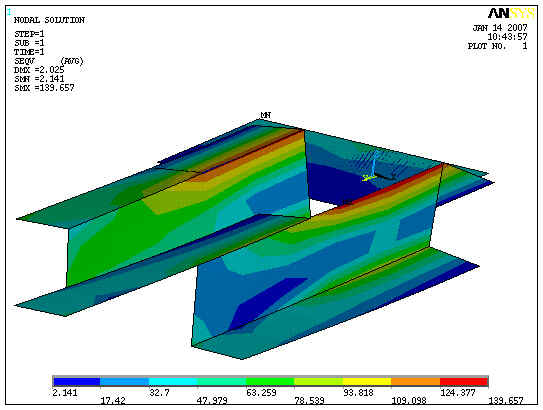

Zbliżenie
Największe naprężenia wystąpiły w miejscu podparcia, jednak w rzeczywistości miejsca te nie są tak obciążone ponieważ podparcie występuje na całej szerokości ceownika a nie tylko w dwóch punktach, wiedząc to w dalszych obliczeniach skupię się na rzeczywistym miejscu największego obciążenia którym jest styk płyty z ceownikami.

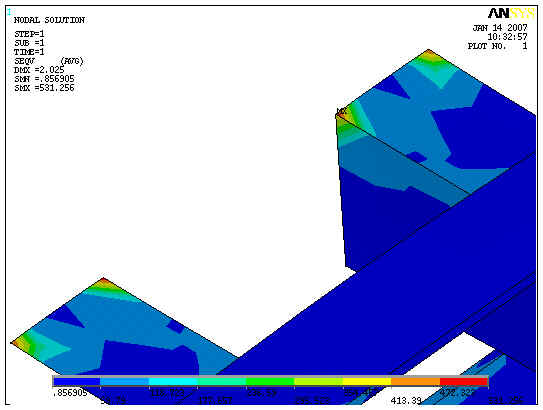

Styk płyty z ceownikami

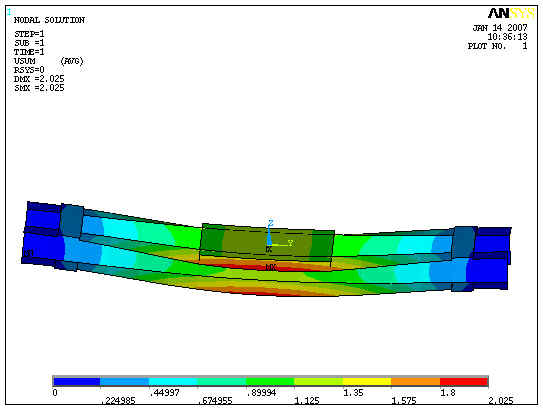

Odkształcenia

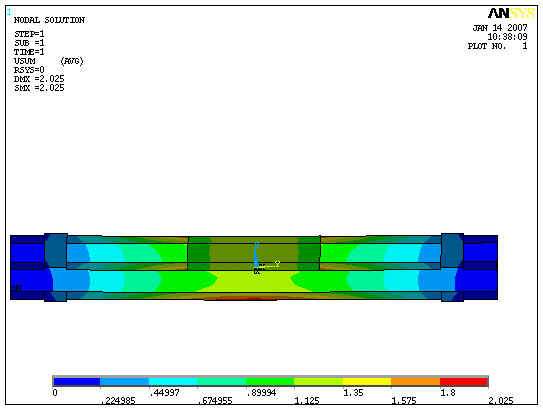

Odkształcenia w rzeczywistej skali

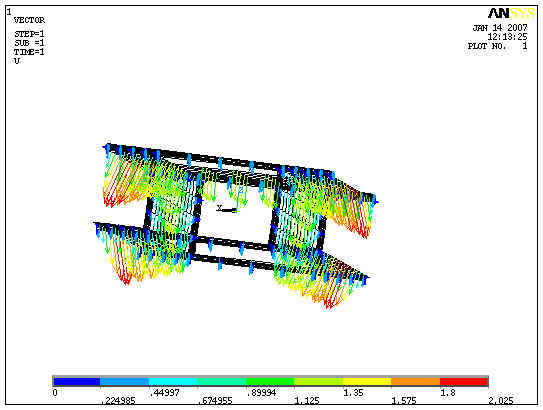

Przemieszczenia wektorowe
