OBLICZENIOWA ANALIZA CZĘŚCI MASZYN

ANALIZA NIELINIOWA - OPTYMALIZACJA B1=2[mm] + ŻEBRA BOCZNE:

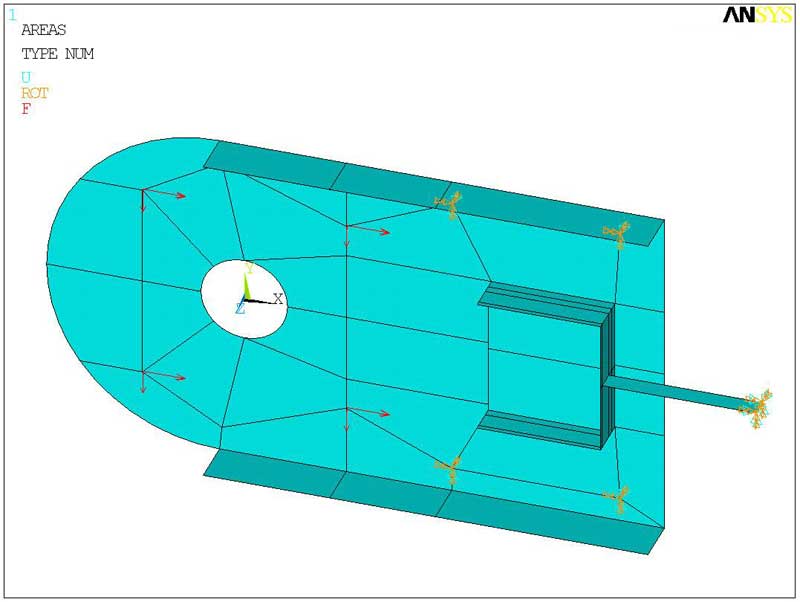

MODEL ELEMENTU Z ŻERAMI I BLACHĄ MNIEJSZEJ GRUBOŚCI

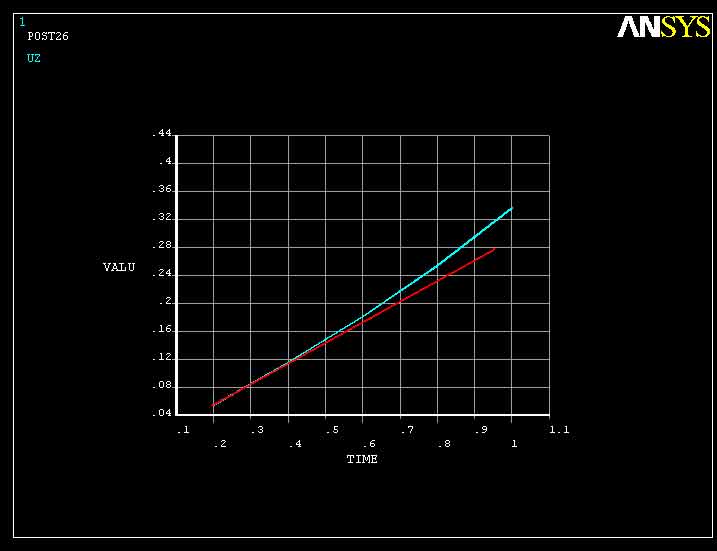

PONIŻSZY WYKRES PRZEDSTAWIA PRZEMIESZCZENIA SPOWODOWANE 4-RO KROTNYM PRZYŁOŻENIEM SIŁY NOMINALNEJ - UTRATA STATECZNOŚCI NASTĘPUJE W 0,4 CZĘŚCI CZASU PRZYKŁADANIA OBCIĄŻENIA KRYTYCZNEGO, CO OZNACZA, ŻE BELKA UTRACIŁA STATECZNOŚĆ PRZY 1,6 KROTNYM OBCIĄŻENIU SIŁĄ NOMINALNĄ

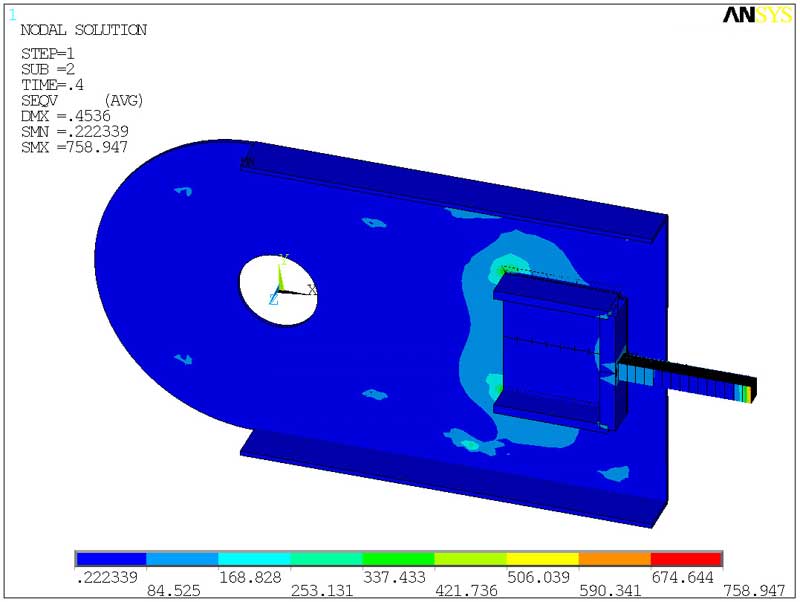

NAPRĘŻENIA:

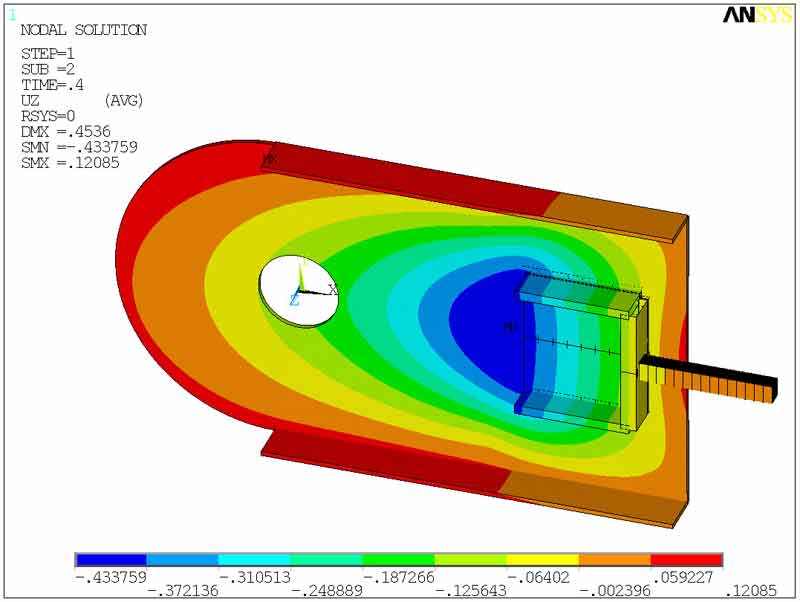

PRZEMIESZCZENIA:
