RUROCIĄGI DALEKIEGO ZASIĘGU

Zajęcia 1

Materiały

Normy

PN-EN 10208-1:2000 Rury stalowe przewodowe dla mediów palnych. Rury o klasie wymagań A
PN-EN 10208-2+AC:1999 Rury stalowe przewodowe dla mediów palnych. Rury o klasie wymagań B
PN-EN 969:2002 Rury, kształtki i wyposażenie żeliwne z żeliwa sferoidalnego oraz ich połączenia do budowy gazociągów. Wymagania i metody badań.

Stale na rury przewodowe do mediów palnych

stal	C [%]	Mn [%]	Al [%]	Re [MPa]	Rm [MPa]	Amin[%]	wg API
L210GA	0.21	0.90	0.06	210	335÷475	25	A
L235GA	0.16	1.20	0.06	235	370÷510	23	-
L245GA	0.20	1.15	0.06	245	415÷555	22	B
L290GA	0.20	1.40	0.06	290	415÷555	21	X42
L360GA	0.22	1.45	0.06	360	460÷620	20	X52

Średnice zewn. rur w normach opartre są na tradycyjnych rozmiarach calowych.

Normy zawierają tabele grubości ścianek dla różnych średnic zewnętrznych, np. dla średnic 457÷1626 [mm] - grubość ścianki T=(6.3) 7.1÷32 [mm].

Normy zawierają:

sposoby pobierania próbek do badań wytrzymałościowych,
opis dopuszczalnych wad spoin wzdłużnych (np. max. wysokość nadlewu 3 mm),
konieczność 100% badania spoin,
ciśnienia próbne każdego odcinka.

Ciśnienie próbne

	S [%] dla średnicy rury D [mm]
stal	do 114	114÷219	219÷508	powyżej 508
L210GA	60
L235GA	60
L245GA	60
L290GA	60	75	85	90
L360GA	60	75	85	90

Próby ciśnieniowe zmontowanego rurociągu robi sie przy naprężeniu rozciągającym ściankę 1÷1.1 Re; przedyskutować dlaczego próby rur przy tak niskim naprężeniu.

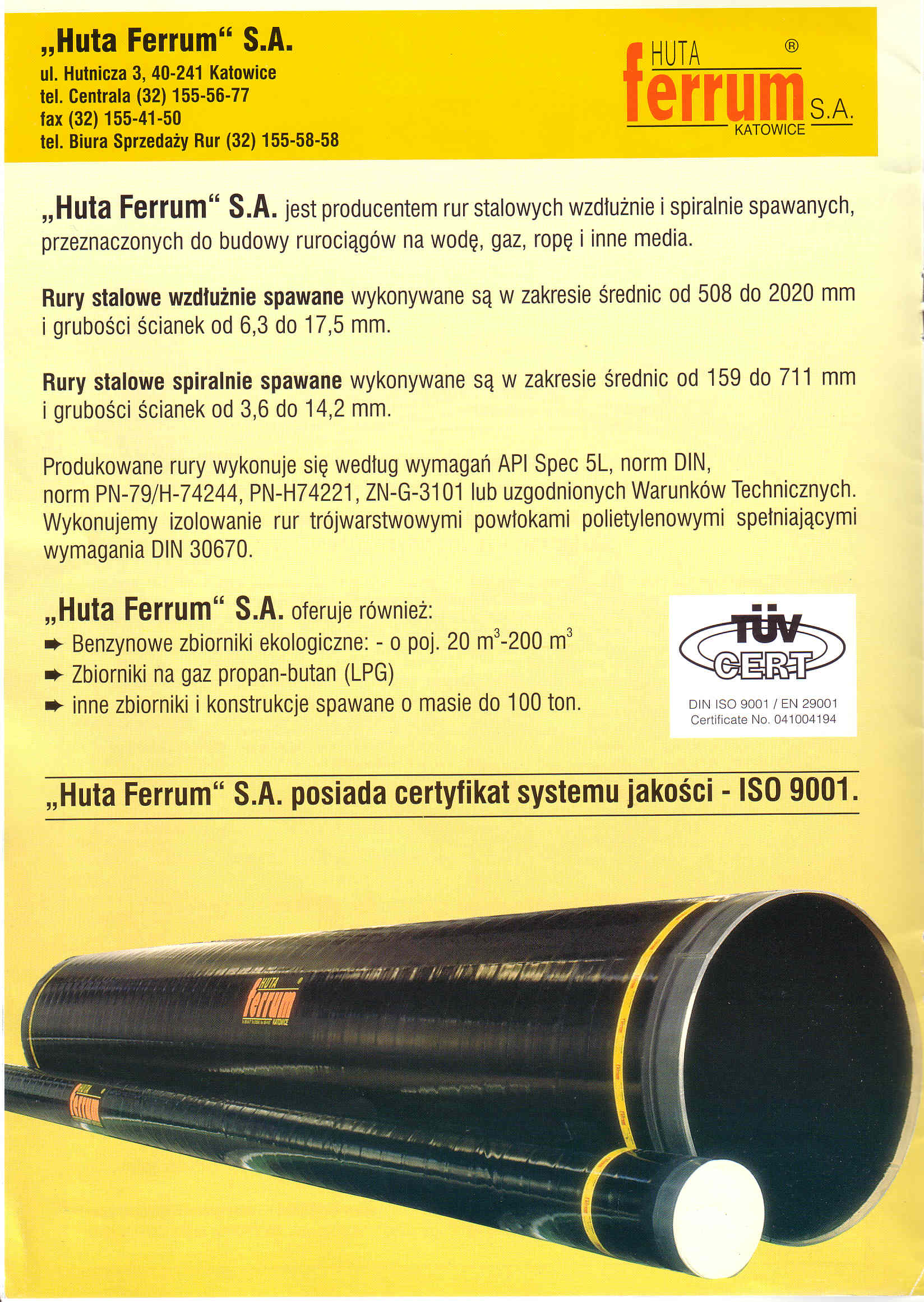

Rury wykonywane są ze ściegiem:

wzdłużnym, wytrzymalsze, norma dopuszcza ich gięcie dla wykonania łuków rurociągów
śrubowym (tańsze), niedopuszczalne gięcie, ale w publikacjach - opisy ich skutecznego gięcia

Współcześnie rury są preizolowane, za najlepszą uchodzi izolacja trójwarstwowa:

elektrostatycznie nakładany na gorącą rurę i spiekany proszek poliamidowy,
gruba warstwa poliamidu modyfikowanego nakładana termoplastycznie,
folia wytłaczana bezpośrednio na rurę (dająca wytrzymałość).

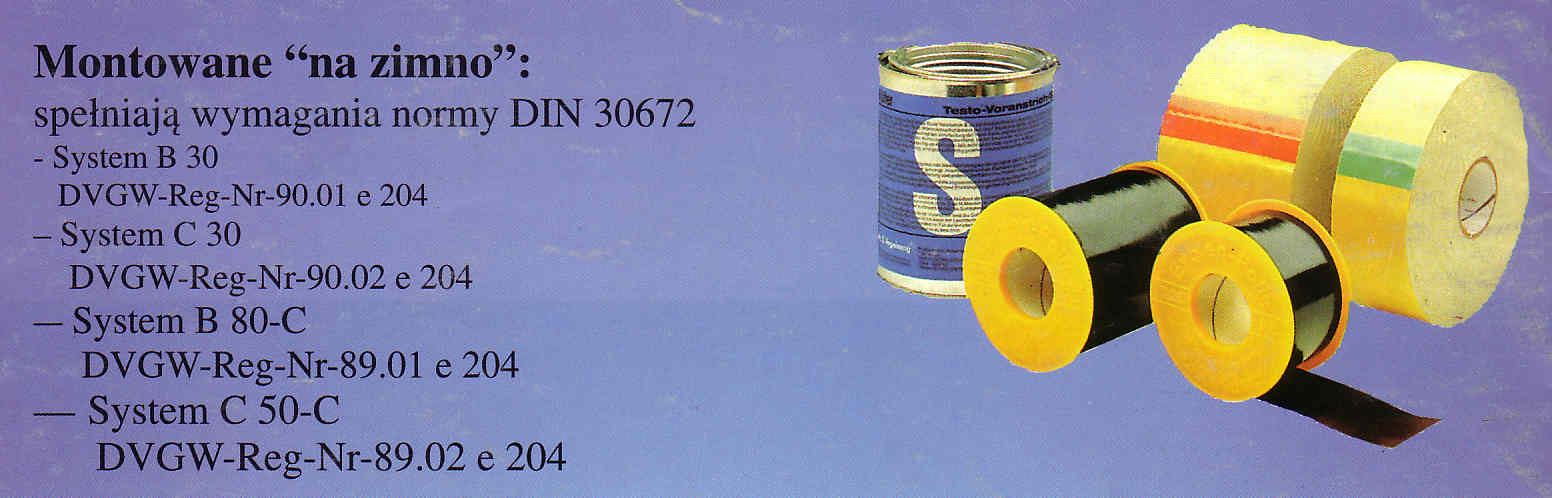

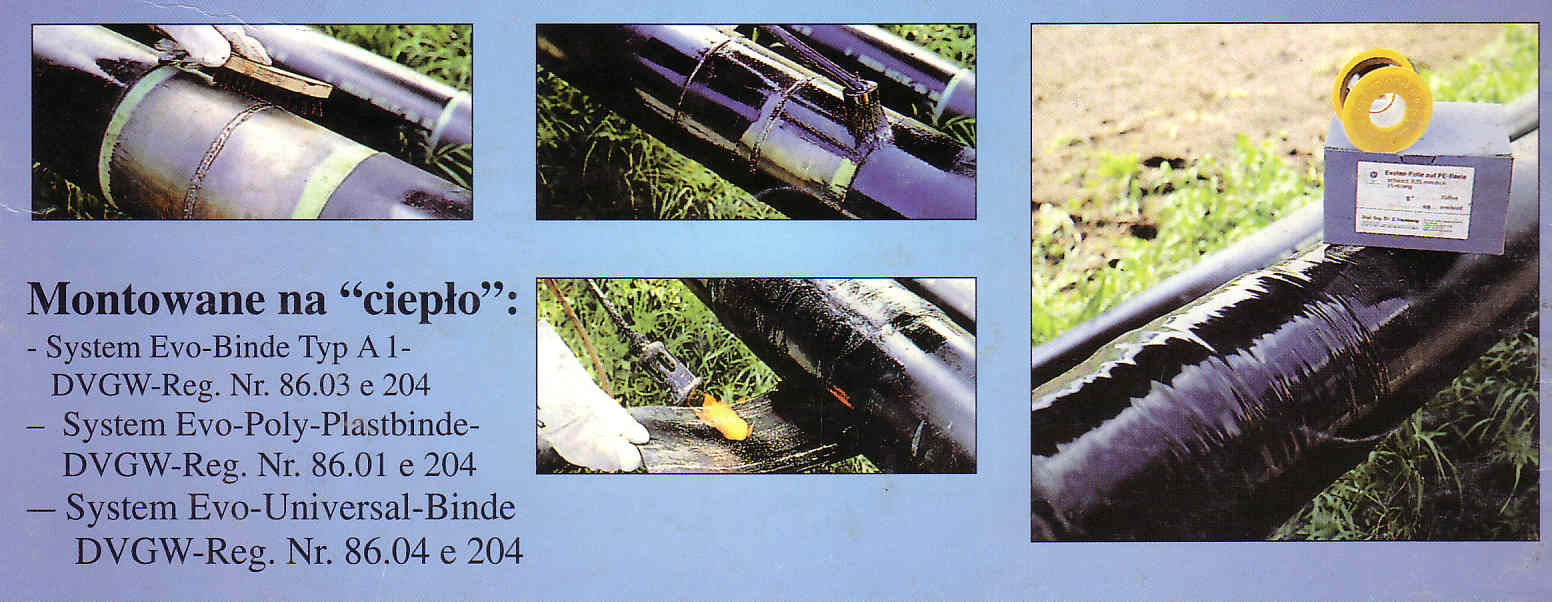

Izolacja spoin montażowych

Materiały spawalnicze - b. ważny dobór dla jakości rurociągu, poza zakresem wykładu.

Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2003
