RUROCIĄGI DALEKIEGO ZASIĘGU

Budowa

Próby ciśnieniowe

Próba wodna, a próba gazowa. (bezpieczeństwo i jakość oczyszczania, a koszty i ograniczenia techniczne, rozmiary infrastruktury, konieczność osuszania)

Podział odcinka rurociągu na sekcje:

• niewielkie zróżnicowanie wysokości geodezyjnej (ze względu na dodatkowe zróżnicowanie ciśnienia od ciężaru)

• jednakowa grubość ścianki i gatunek materiału

• jednakowa ocena wymaganej prewencji (teren bez zagrożeń dla rury i od rury, teren o ograniczonej dostępności i dużych kosztach napraw, przepusty i przewierty, odcinki podwodne i napowietrzne)

• ograniczenie ilości wody testowej (problem uzdatniania, odpowietrzenia w zbiorniku, zrzutu)

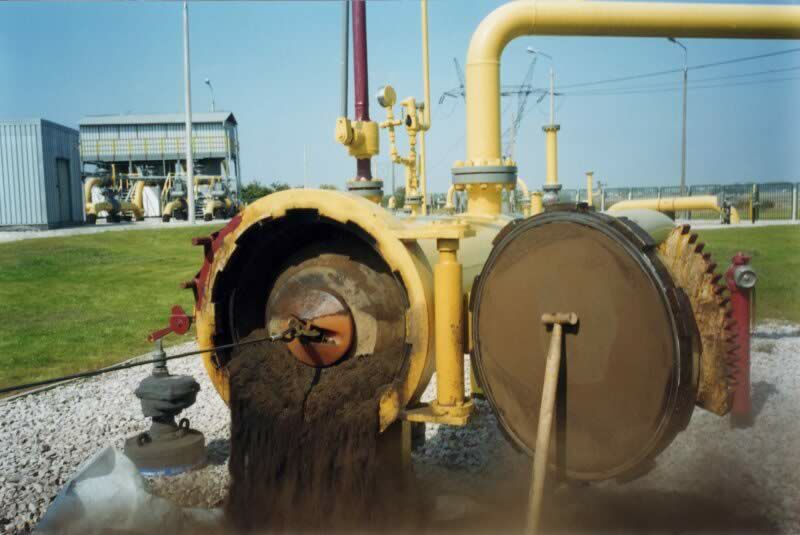

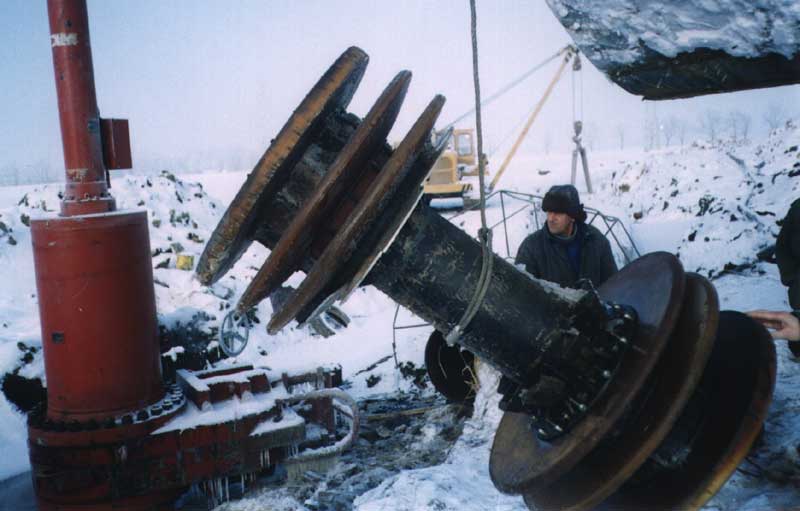

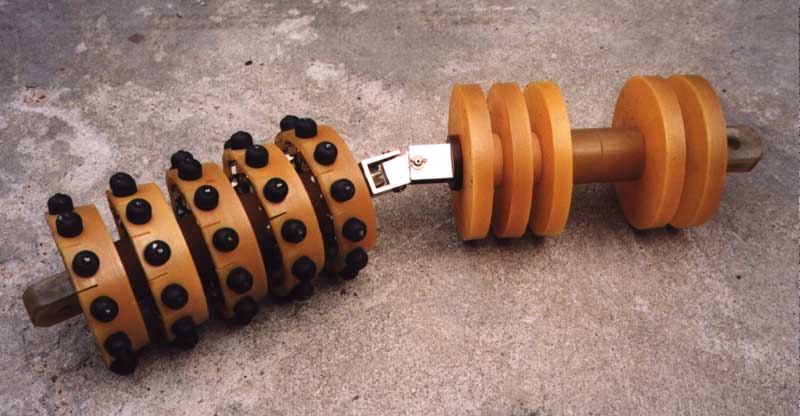

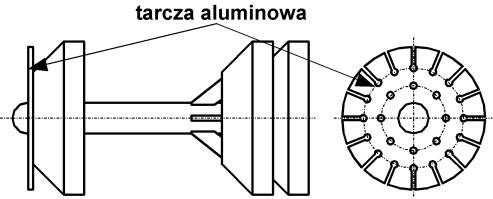

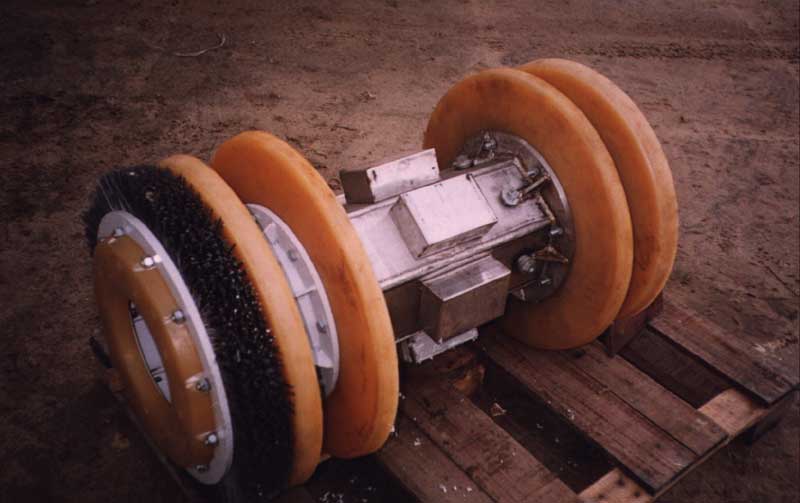

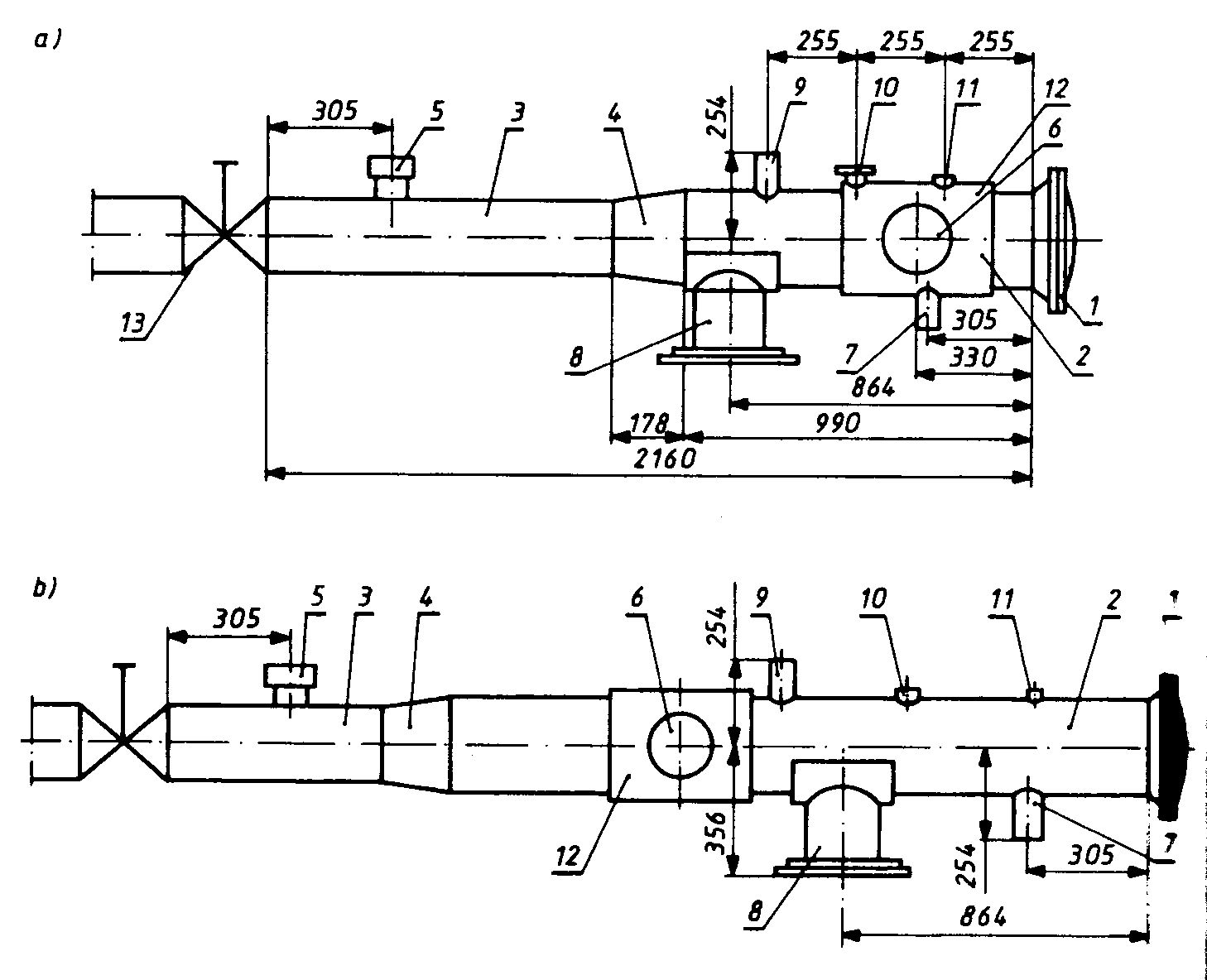

Czyszczenie i kalibrowanie sekcji

http://www.cdria.com./main.php

Ciśnienie próbne:

• doświadczenie inwestora

• z uwzglednieniem wymaganej prewencji

• nie więcej niż do naprężeń obwodowych 1.1 ´Re (w najniższym, najbardziej obciążonym miejscu)

k=1.1´1.25 albo do poziomu naprężeń (0.9¸1.1) ´Re aby poddać testowi zapas na korozję i erozję

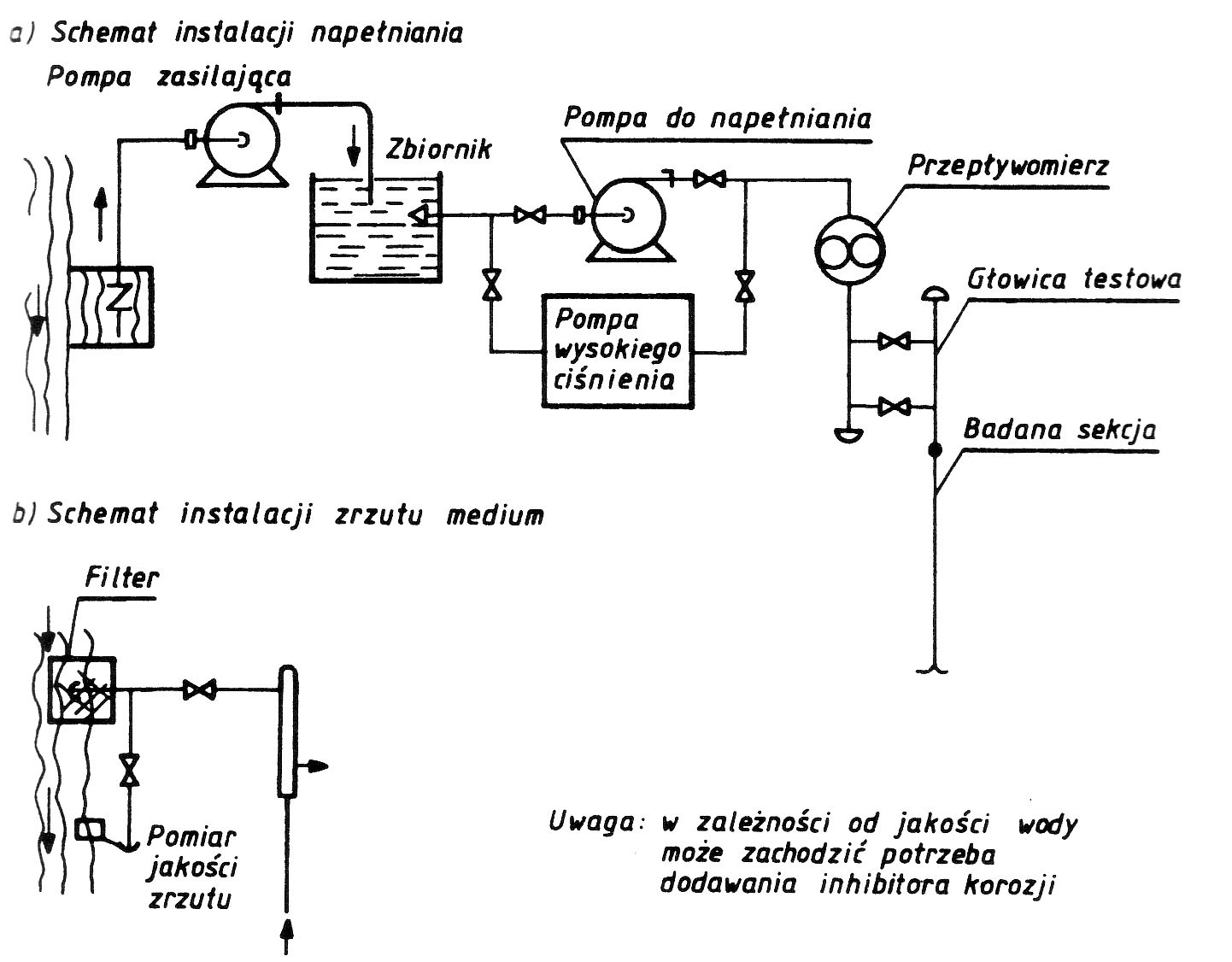

Instalacja do napełniania

Zadanie: obliczyć czas napełniania sekcji f800mm o długości 5 km pompą o wydajności 3000 l/min oraz rozmiary zbiornika odpowietrzającego o głębokości 1m.

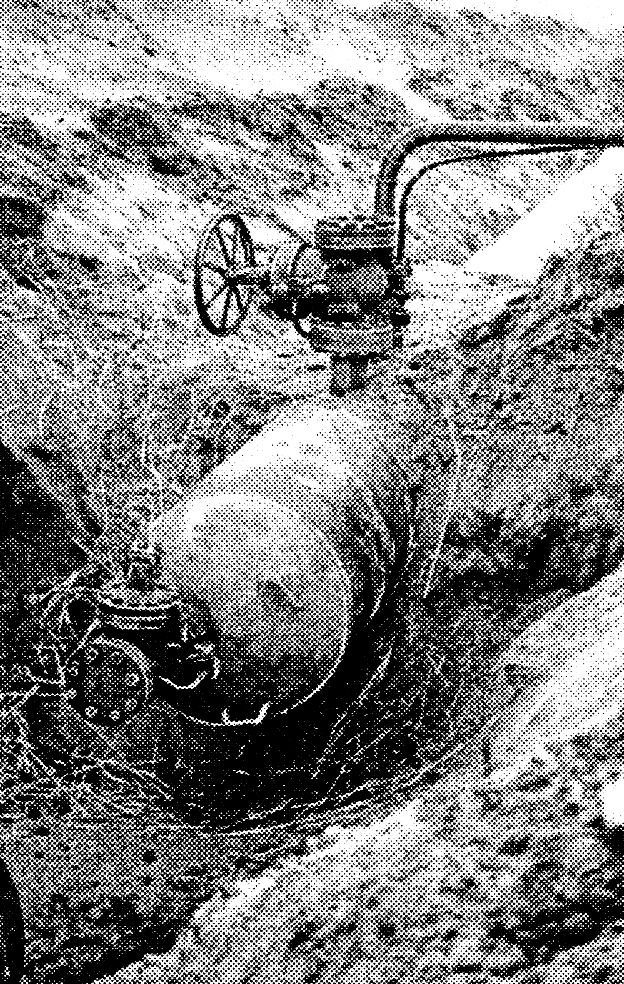

Wspawanie głowic testowych (odpowiednio zaprojektowanych, z atestem)

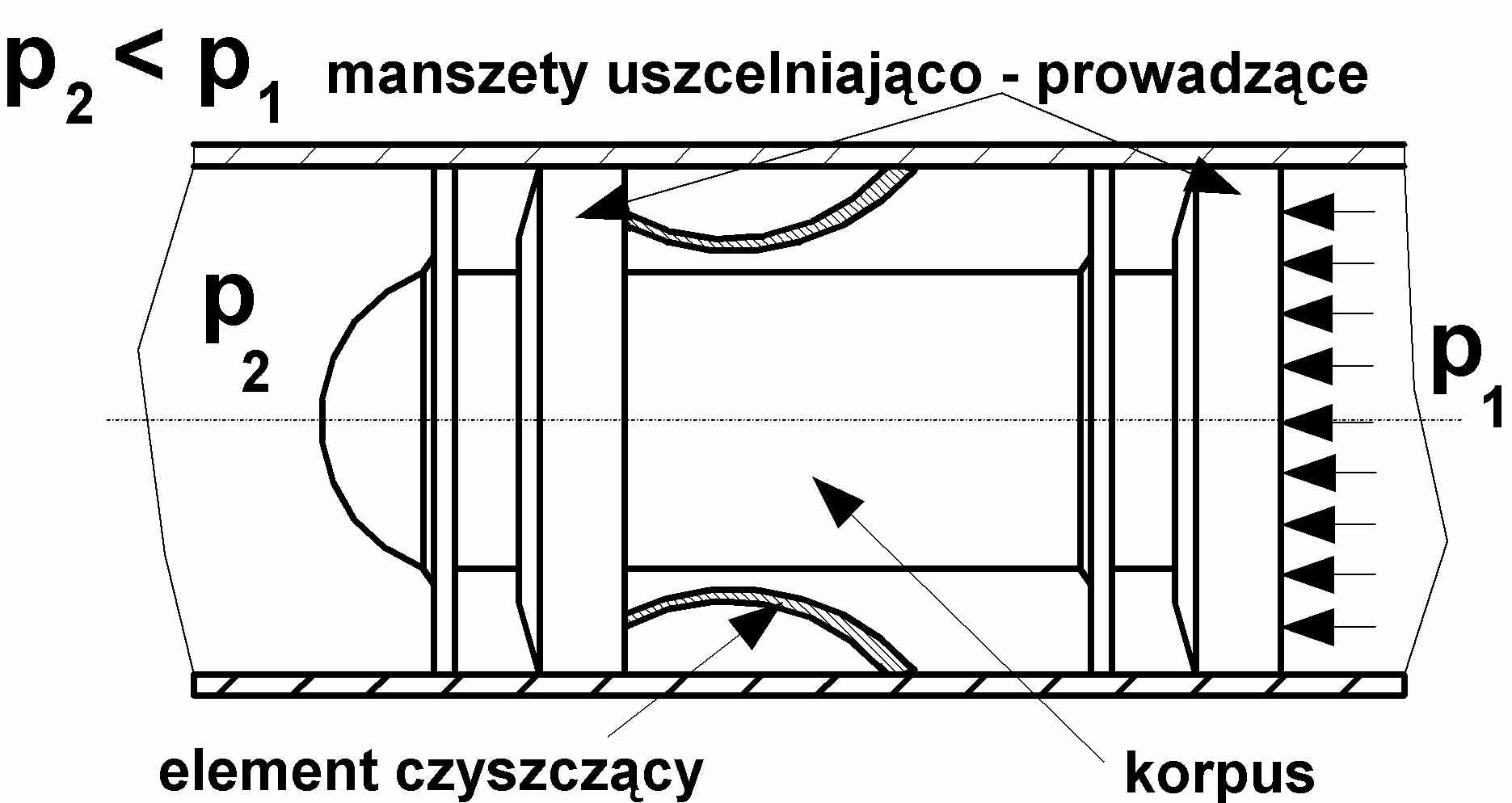

Napełnianie z wykorzystaniem dwóch tłoków - separatorów (pomiędzy nimi woda), przesuwających się z niewielką prędkością, tak aby nie dopuścić do tworzenia się korków powietrznych.

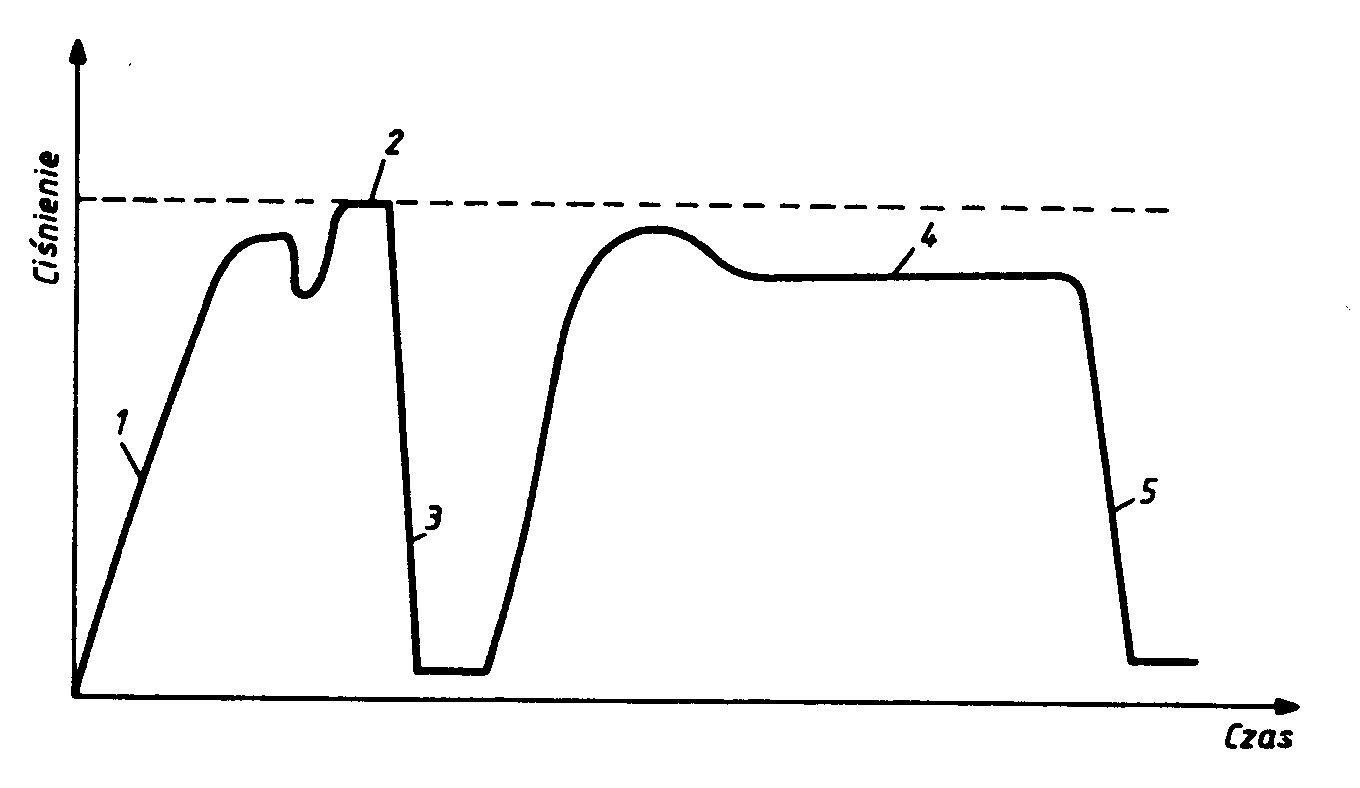

Czasowy przebieg próby wytrzymałości (2) - typowo 2 godz. i szczelności (4) - typowo 24 godz.

Wpływ gazowego owietrza na przebieg próby.

Wpływ zmian temperatury na przebieg próby.

Próba zaliczona, jeśli zmiana ciśnienia w czasie próby szczelności nie przekroczy

Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2003
