RUROCIĄGI DALEKIEGO ZASIĘGU

Eksploatacja

Ochrona przed korozją

Bierna - IZOLACJA

Wymagania związane z budową i eksploatacją

Budowa

• wytrzymałość powierzchni zewn.: na przecięcia, ścieranie i uderzenia, odkształcalność
• wytrzymałość połączenia z rurą: odporność na ścinanie i odrywanie
• możliwość pracy w wymaganym (szerokim) zakresie temperatur

Eksploatacja

• trwałość: odporność na korozję i agresję mikroorganizmów
• odporność na zmiany warunków pracy: wahania temperatury, wilgotności (przemarzanie)
• trwałość przyczepności do rury
• odporność elektryczna (na przebicie)

Izolacje trójwarstwowe, a bitumiczne

Odbiorcze badanie grubości i szczelności (poroskopem wysokonapieciowym, 100%): 5kV+5kV/mm

Czynna - OCHRONA ELEKTROCHEMICZNA

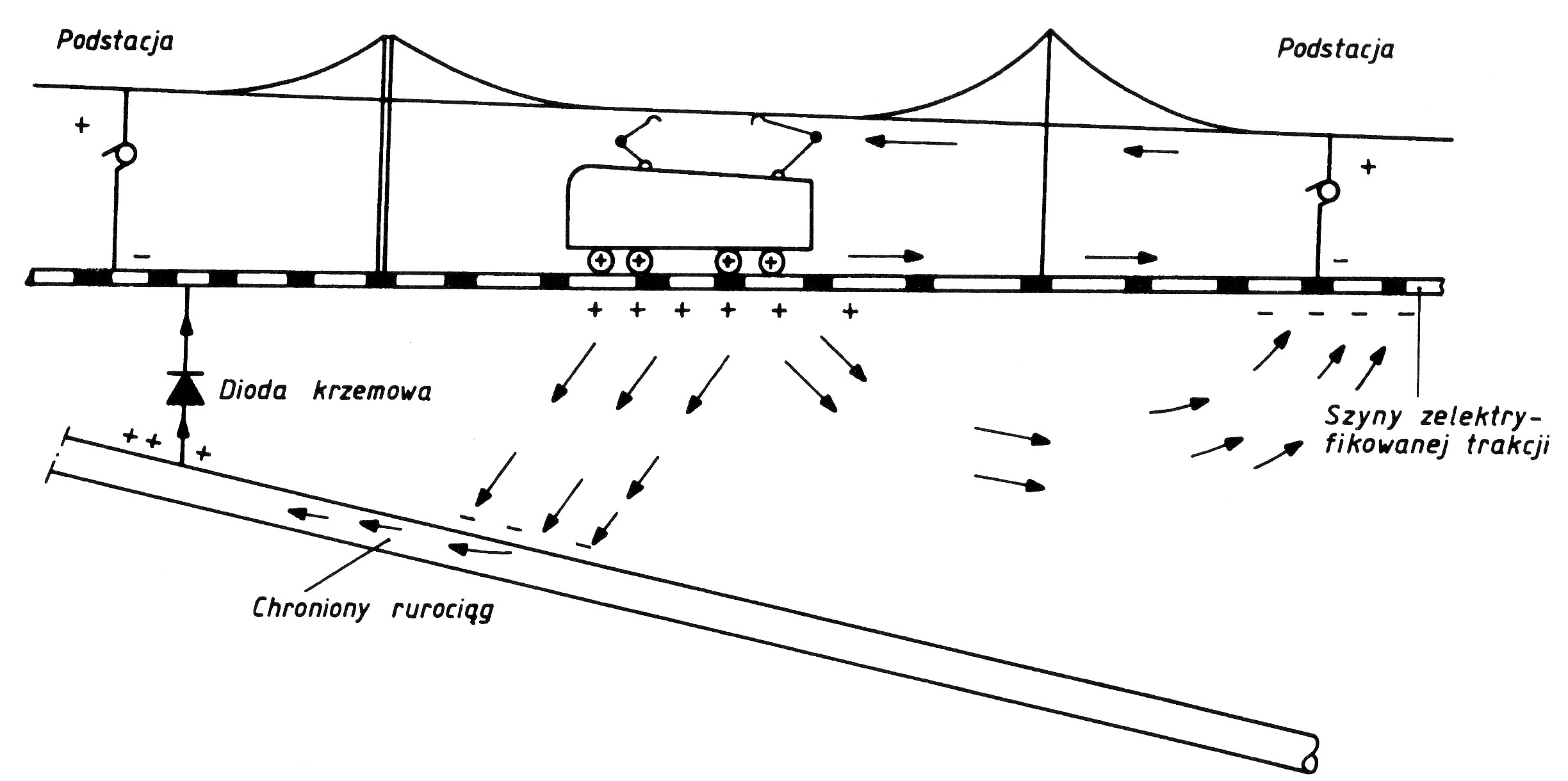

Ochrona drenażowa w przypadku prądów błądzących

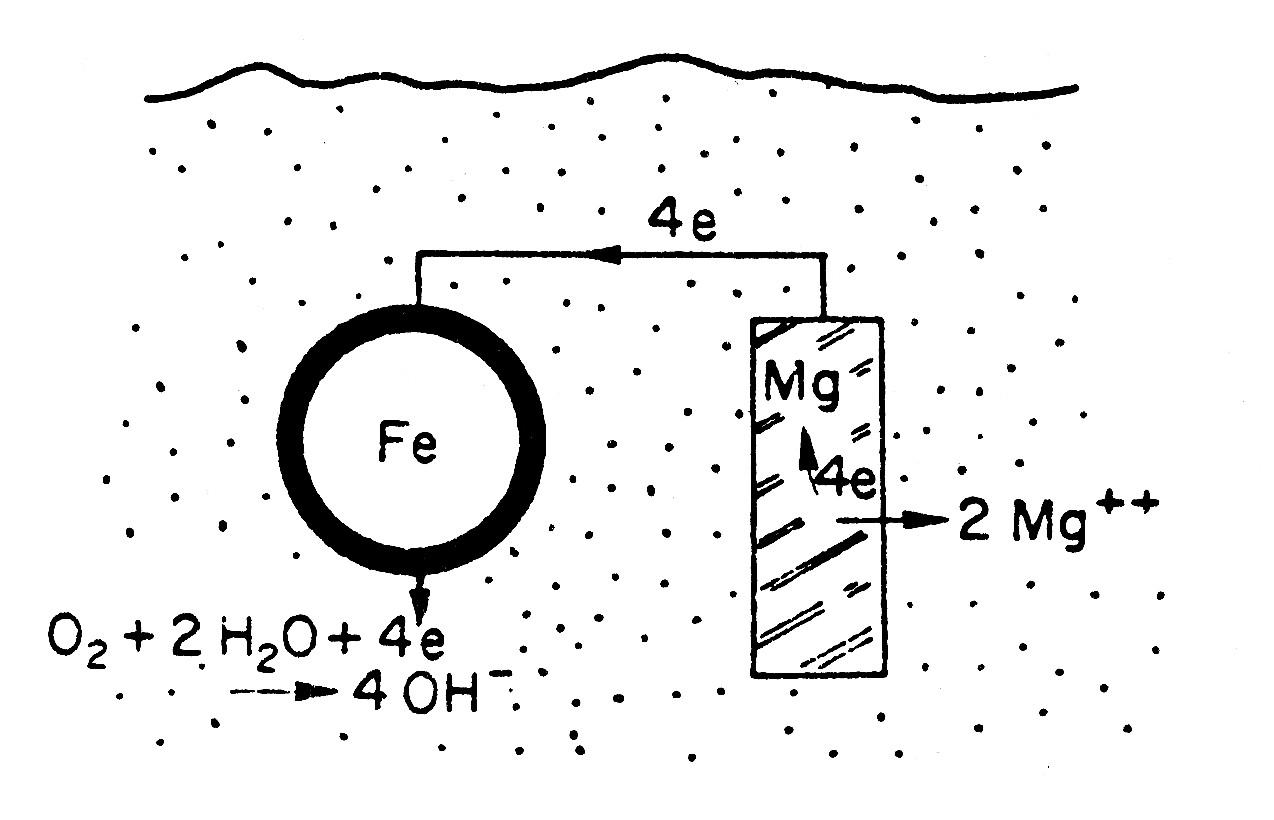

Ochrona galwaniczna (protektorowa)

Na anody do "pożarcia" (protektory) nie nadają się metale pokrywające się izolującymi tlenkami (tytan w wodzie morskiej, czyste aluminium i kadm). Najczęściej stosowane są specjalne stopy o obniżonej zdolności do pokrywania sie tlenkami: stopy Mg, Al iZn. Ochrony protektorowej raczej nie stosuje się w rurociągach dalekiego zasięgu (drogo).

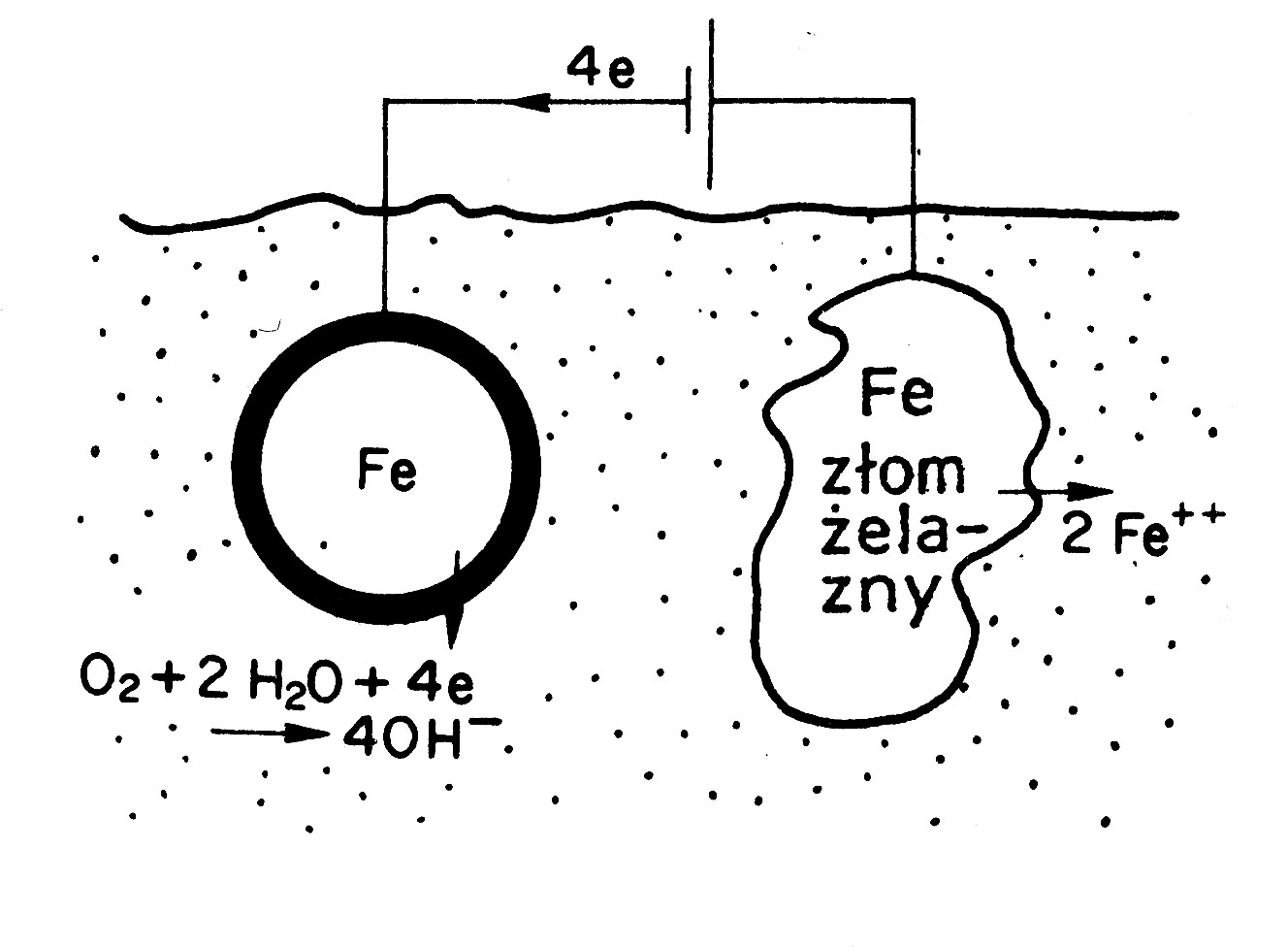

Ochrona z zewnętrznym źródłem pradu

PN-90/E-05030/80 Ochrona przed korozją. Elektrochemiczna ochrona katodowa. Wymagania i badania.

PN-90/E-05030/01 Ochrona przed korozją. Elektrochemiczna ochrona katodowa. Metalowe konstrukcje podziemne. Wymagania i badania.

PN-90/E-05030/05 Ochrona przed korozją. Elektrochemiczna ochrona katodowa. Anody galwaniczne. Wymagania i badania.

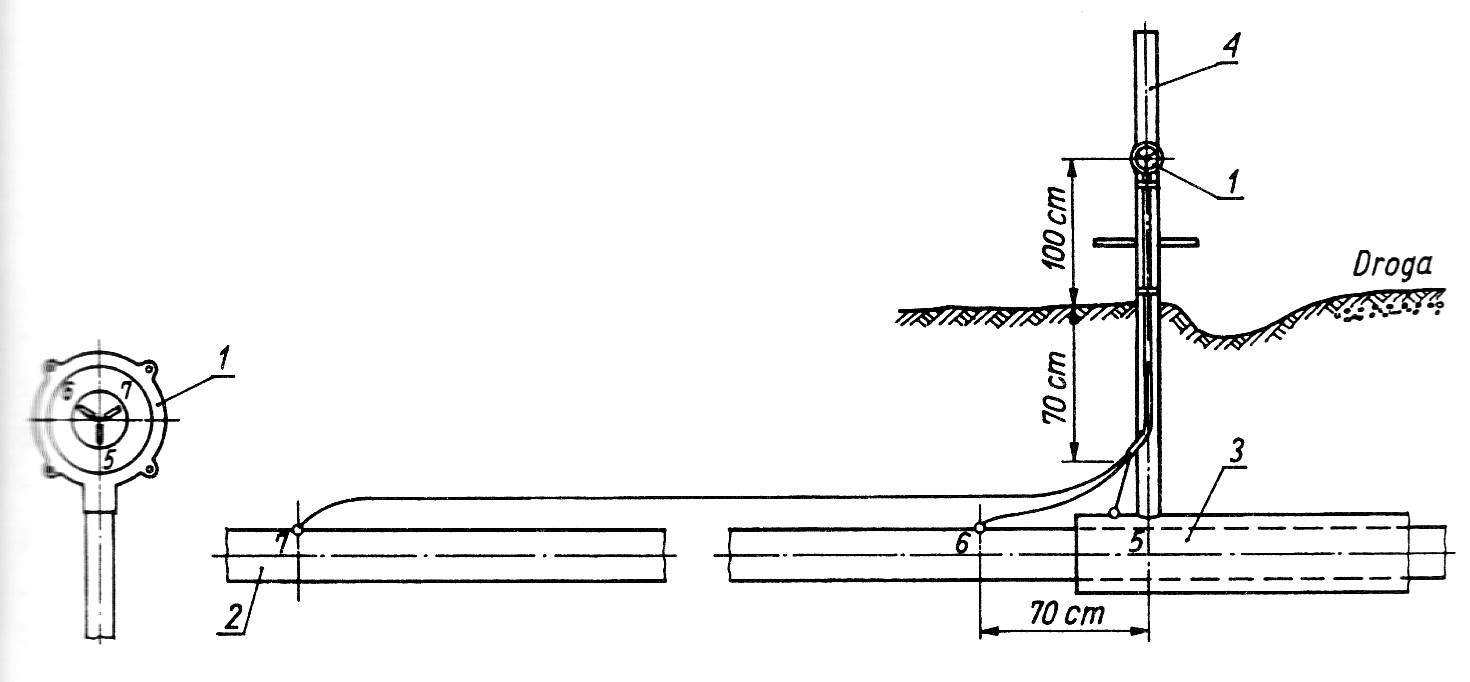

Punkt kontrolno-pomiarowy

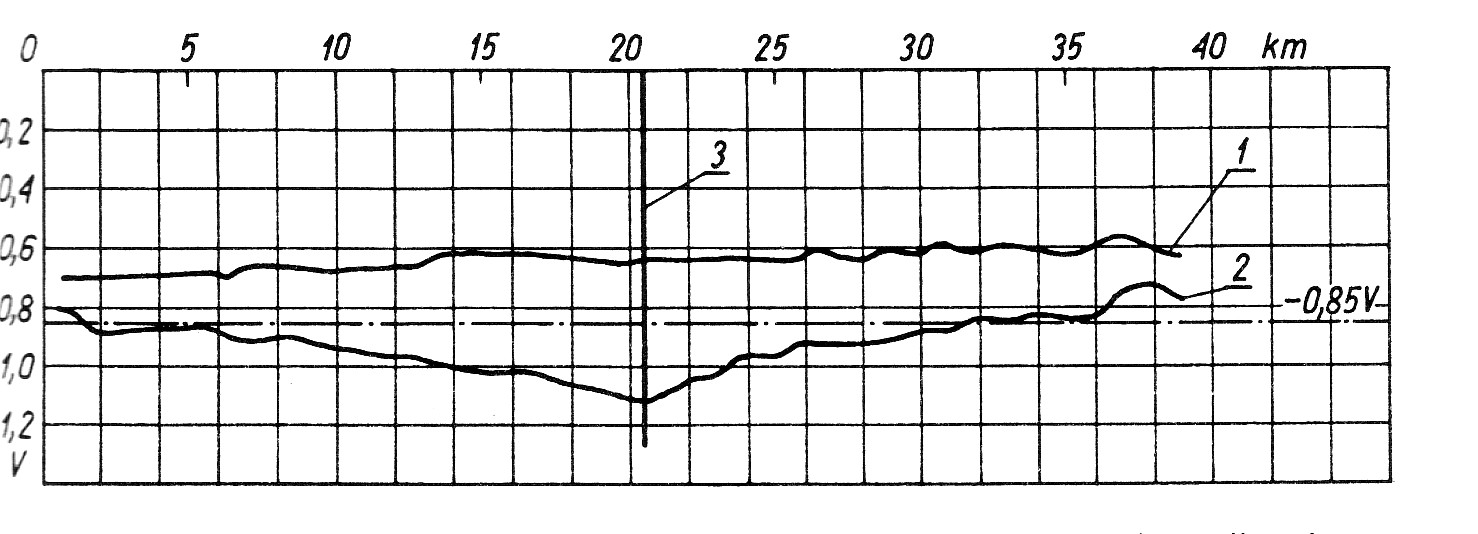

Typowy przebieg potencjału ochronnego wzdłuż trasy rurociągu

1. potencjał spoczynkowy

2. potencjał ochrony

3. miejsce podłączenia stacji ochrony katodowej



Przechronienie (potencjał poniżej -1.1 V) - niekorzystne ze względu na

• gromadzenie się na katodzie gazowego wodoru (ryzyko wybuchu, kruchość wodorowa stali)

• straty energetyczne

• niebezpieczeństwo iskrzenia na stacjach końcowych.

Utrwalenie wiedzy teoretycznej

Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2003
