RUROCIĄGI DALEKIEGO ZASIĘGU
Eksploatacja
Diagnozowanie ubytków korozyjnych

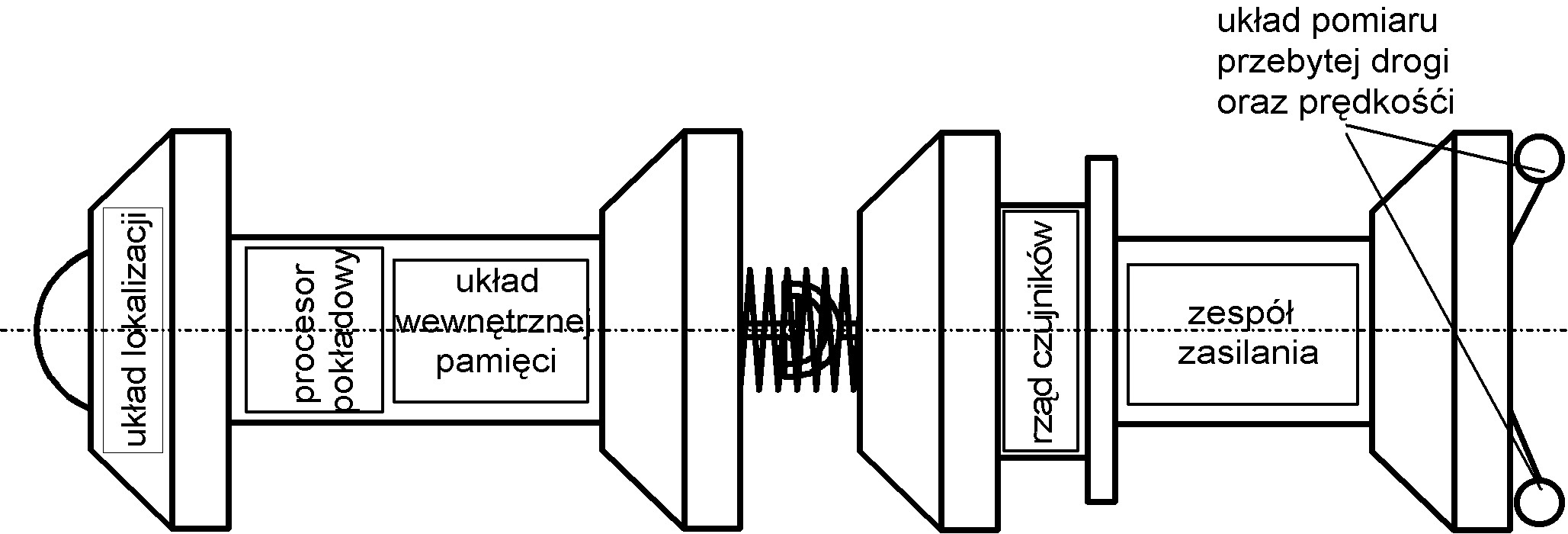

INTELIGENTNE TŁOKI POMIAROWE

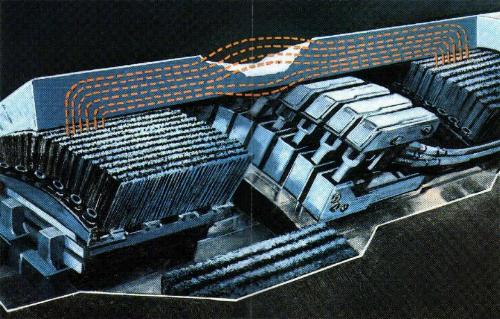

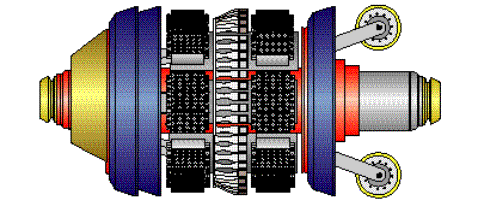

Pomiar wykorzystujący zjawisko wycieku strumienia magnetycznego (ang. magnetic-flux leakage pig)
elektromagnesy, między nimi hallotrony, nadaje się do mediów gazowych
Przykład:
Tłok firmy H-Rosen, 28÷108 czujników, średnice 6÷56 cali, max. ciśnienie 10 MPa, max. grubość ścianki 25 mm, prędkość podróżna 0.3÷4m/s, czas pracy baterii do 100 godzin, pokonuje przewężenie rurociągu do 10%.

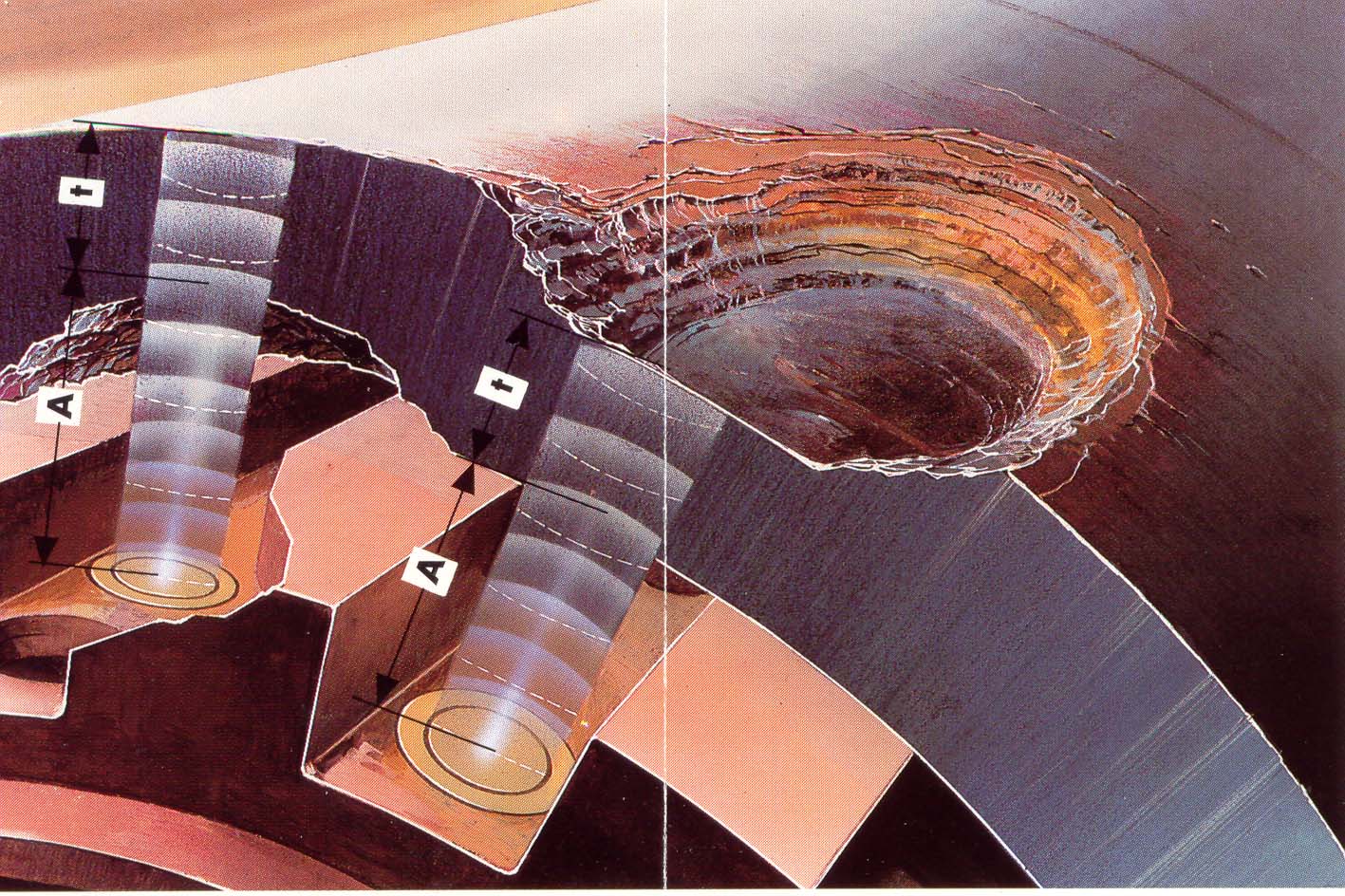

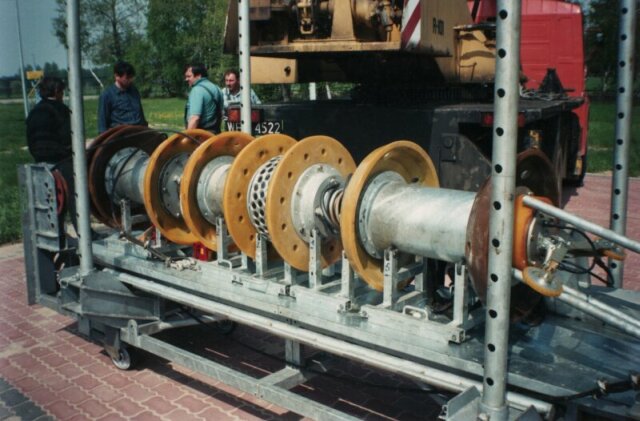

Pomiar wykorzystujący ultradźwięki (ang. ultrasonics pig)
nadaje się do mediów płynnych
Przykład:
Tłok firmy CDRiA (Warszawa-Gdańsk), 48÷384 czujniki, średnice 20÷46 cali, max. ciśnienie 12 MPa, brak ograniczeń grubość ścianki, prędkość podróżna 0.2÷2m/s, zasięg działania 150 km (do 1000 km), pokonuje przewężenie rurociągu do 10%, częstotliwość skaningu 200÷300Hz, zapis cyfrowy: rozdzielczość wzdłużna 3.5 mm, obwodowa 11÷13 mm, grubości ścianki 0.1 mm.
Zaletą jest b. duża rozdzielczość. Wady:
konieczność dokładnego oczyszczenia rurociągu z osadzonych wosków, parafin i produktów korozji,
wymagana niewielka odległość czujnika pomiarowego od ścianki rurociągu,
wymagana dokładna prostopadłość czujnika do ścianki.

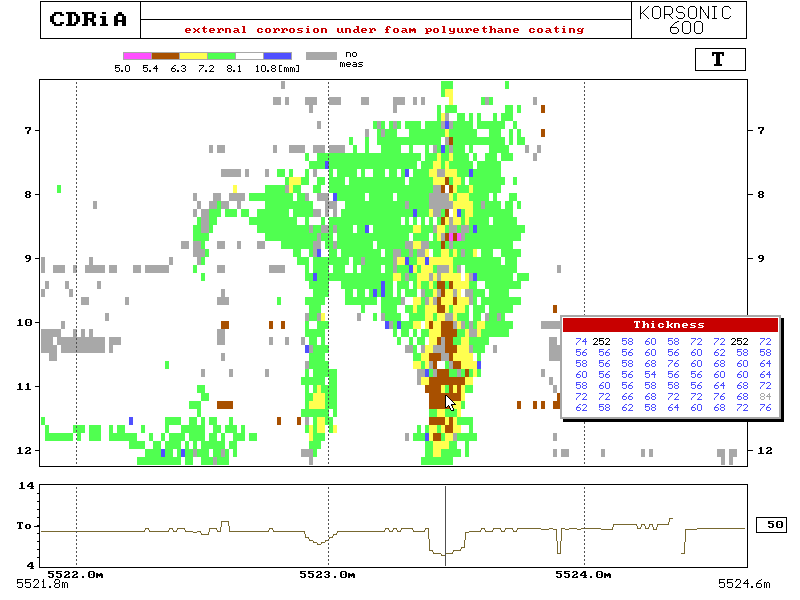

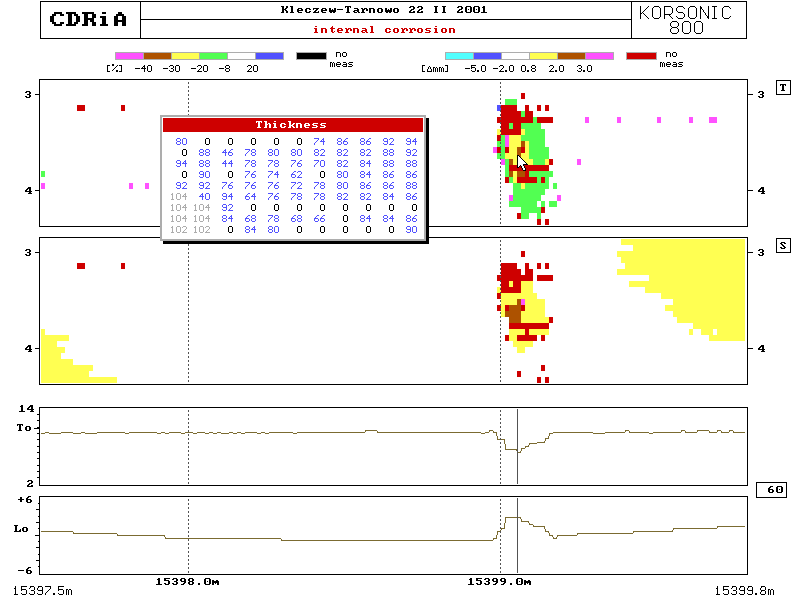

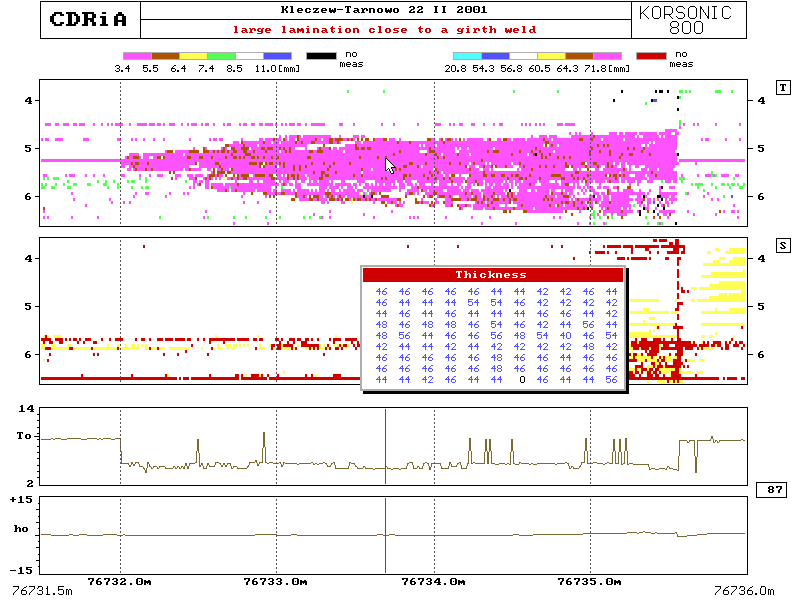

Wyniki pomiarów:

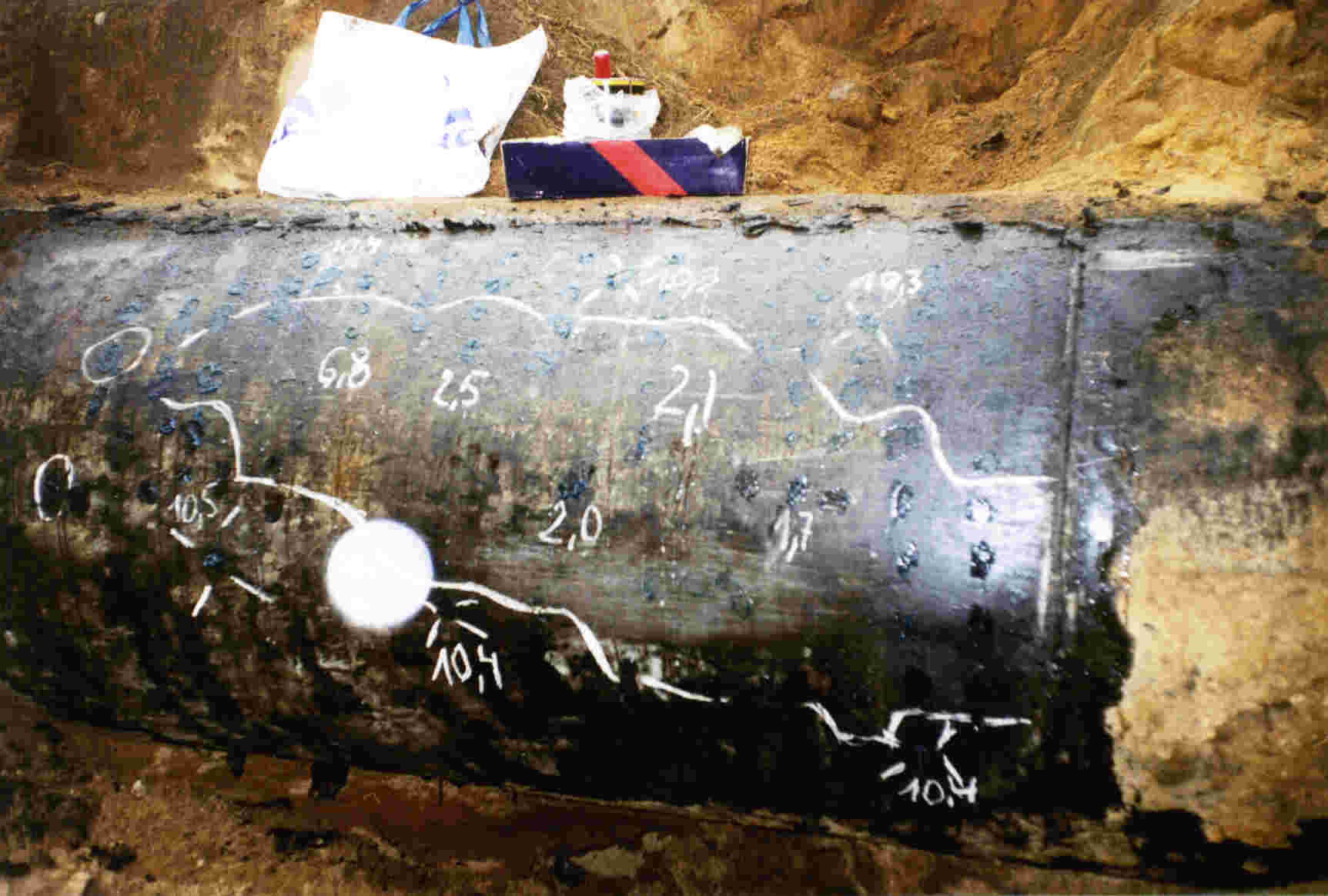

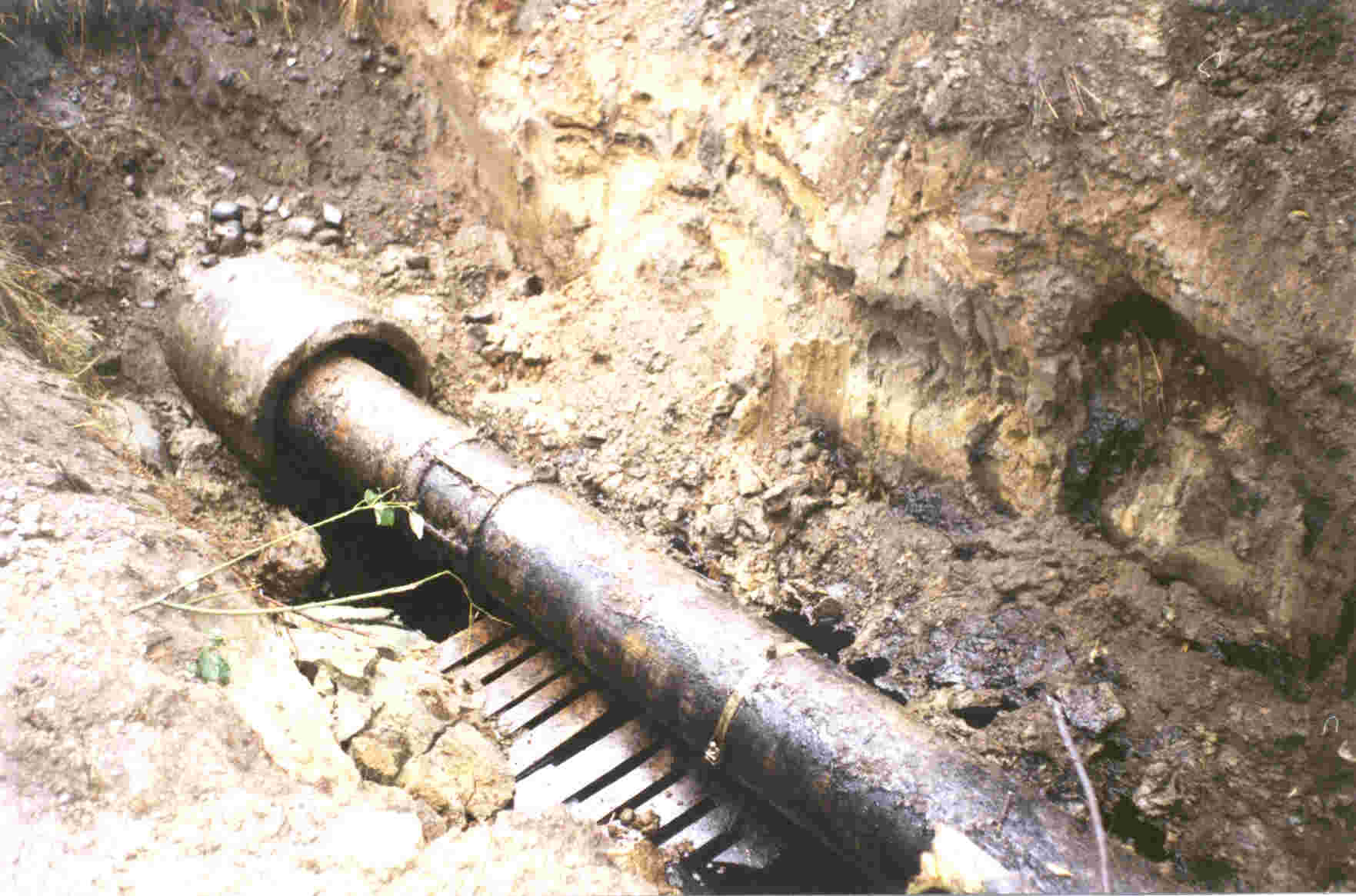

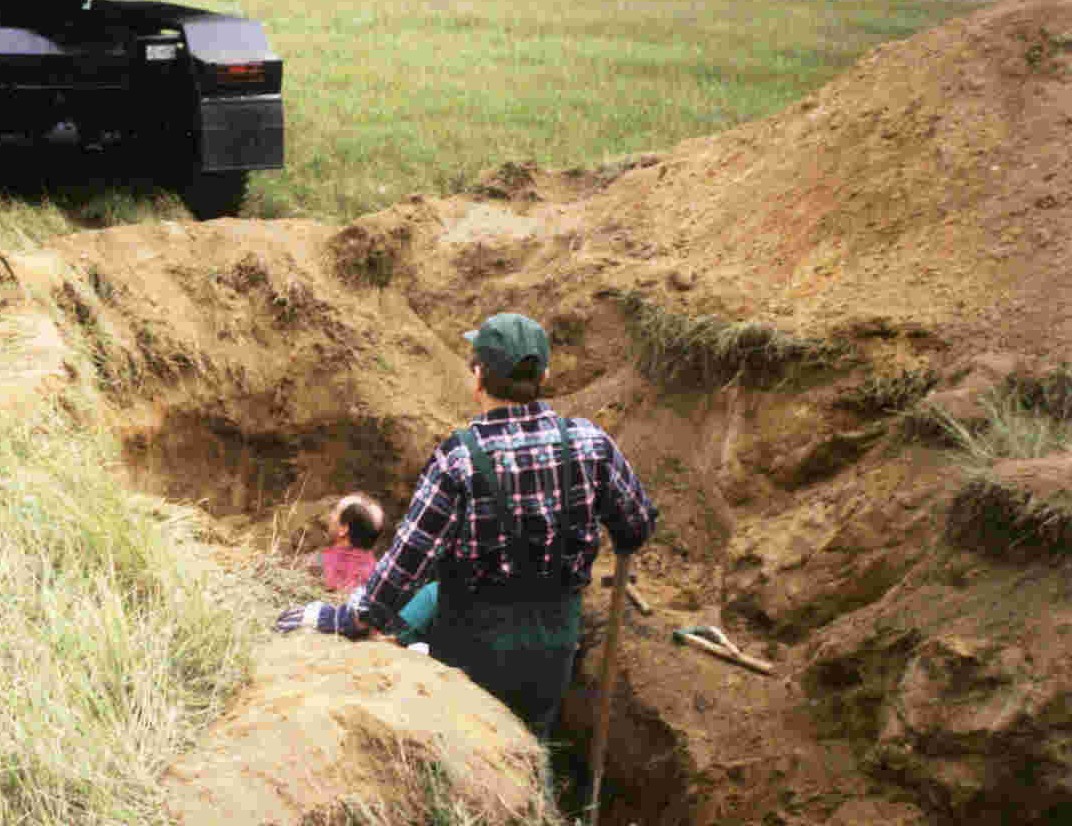

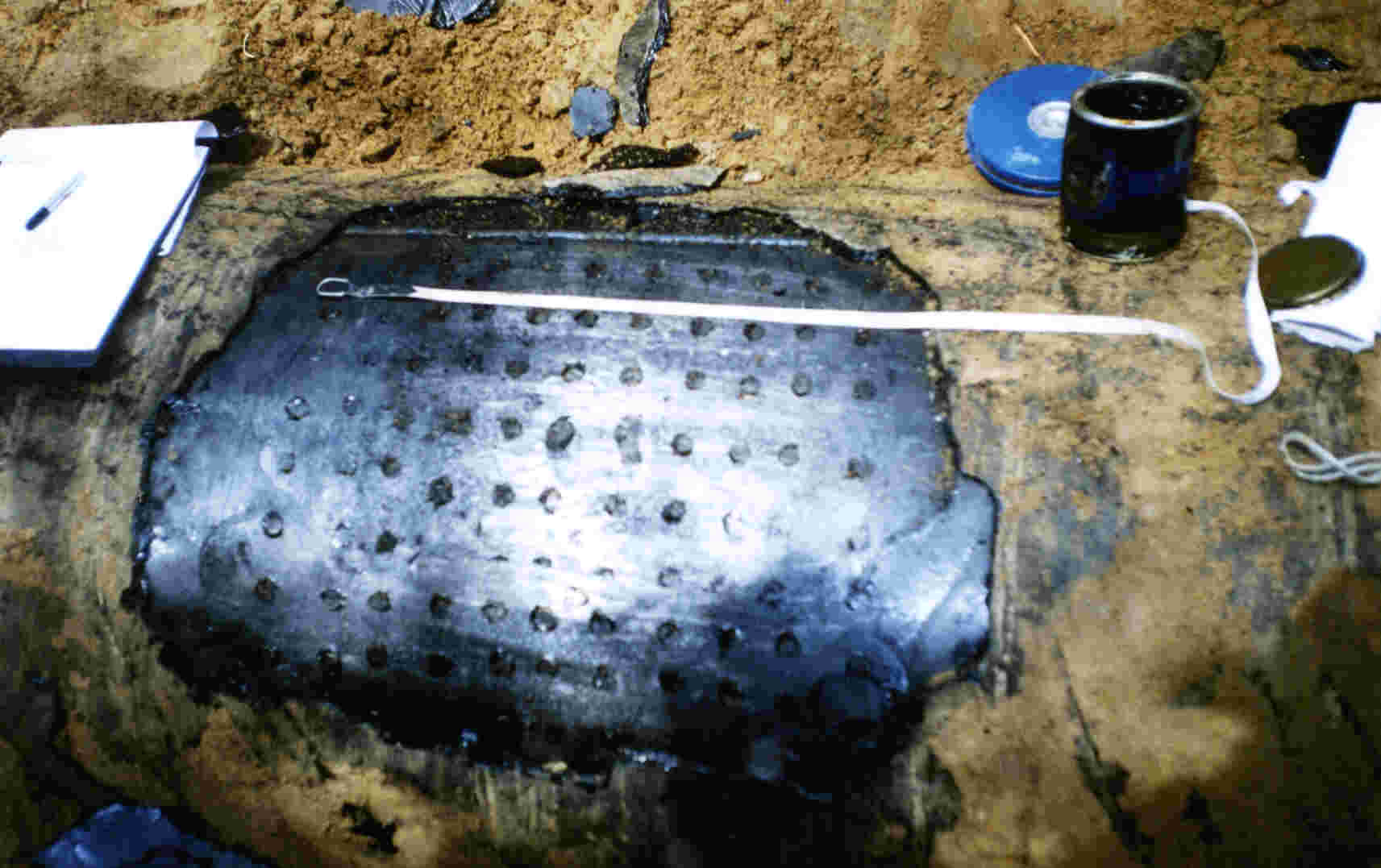

Przykłady korozji
Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2003
