RUROCIĄGI DALEKIEGO ZASIĘGU
Diagnostyka
Wytrzymałość
i
określanie bezpieczeństwa rurociągu z wadami korozyjnymi

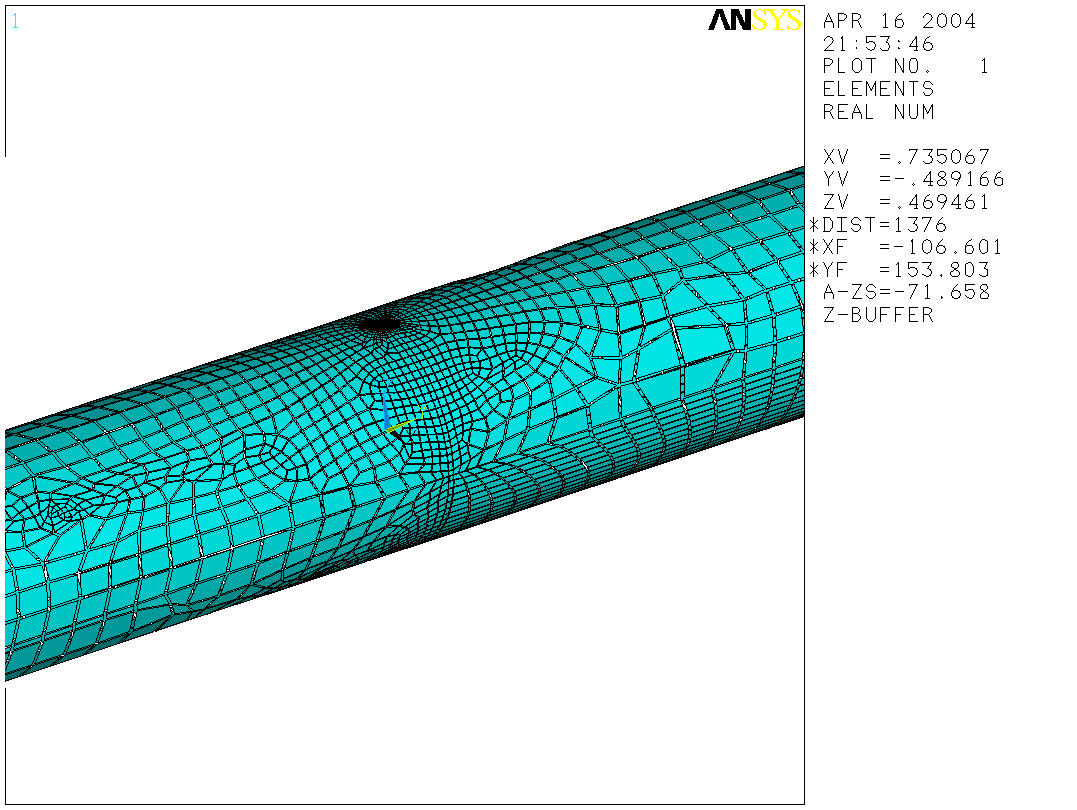

model MES opisany w języku APDL (program ANSYS)

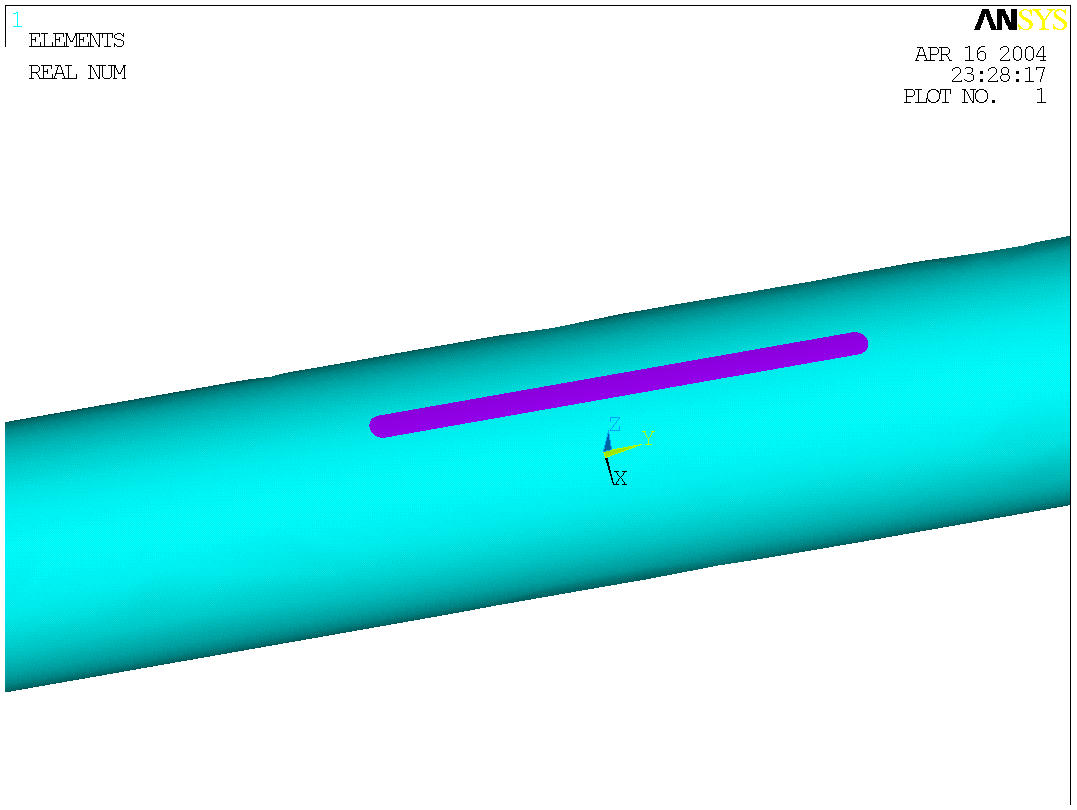

| Rura o średnicy 820 mm, ścianka 10 mm, w miejscu wady 5 mm Wada o szerokości 80 mm, długości 1600 mm
|

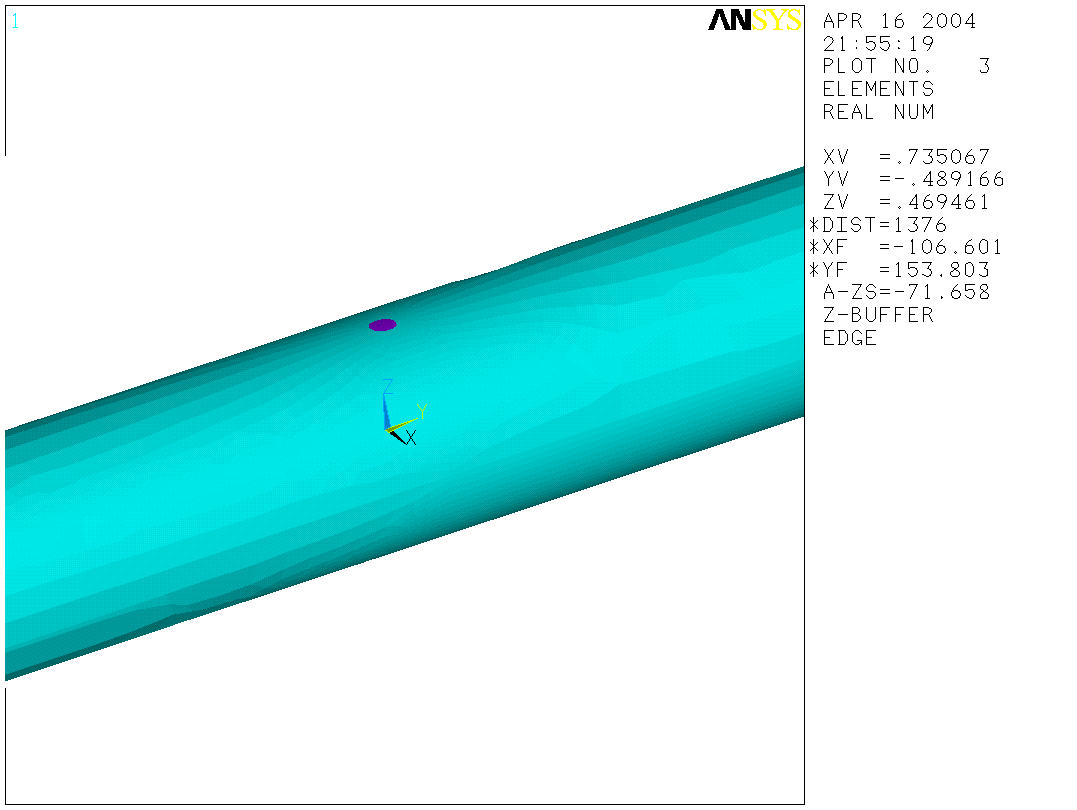

Rura o średnicy 820 mm, ścianka 10 mm, w miejscu wady 5 mm Wada o szerokości 80 mm, długości 100 mm
|
| ciśnienie 5 [MPa] max. naprężenie zred. 367 [MPa] |
ciśnienie 5 [MPa] max. naprężenie zred. 363 [MPa] |

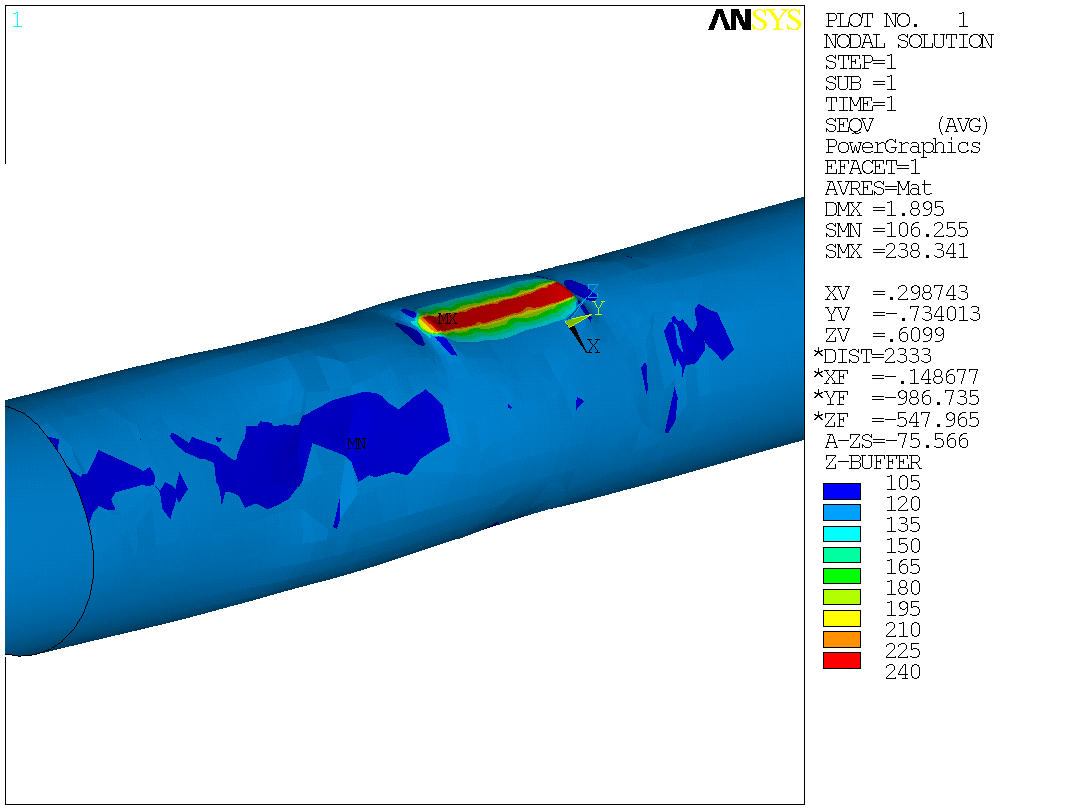

| ciśnienie 3[MPa]
|

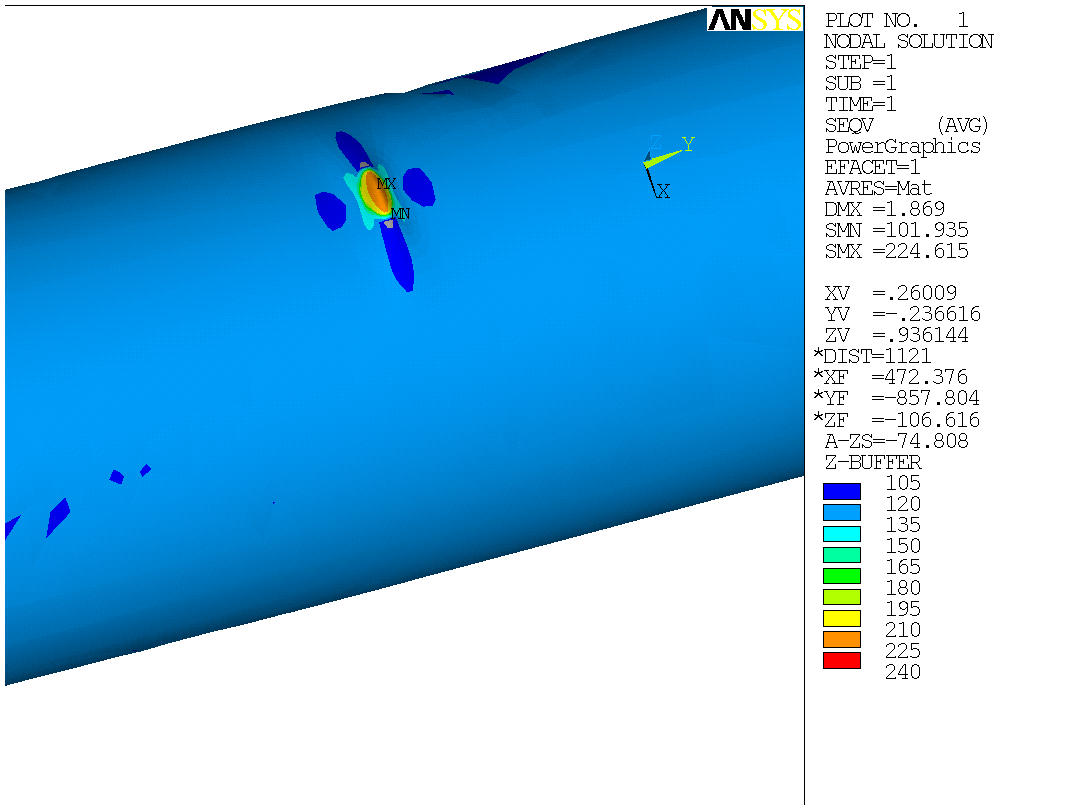

ciśnienie 3[MPa]
|
Sprawdzić naprężenia obwodowe dla ścianki o grubości 10 [mm] i 5 [mm] !
Modele wad uwzględniane w poszczególnych metodach analizy bezpieczeństwa rurociągu

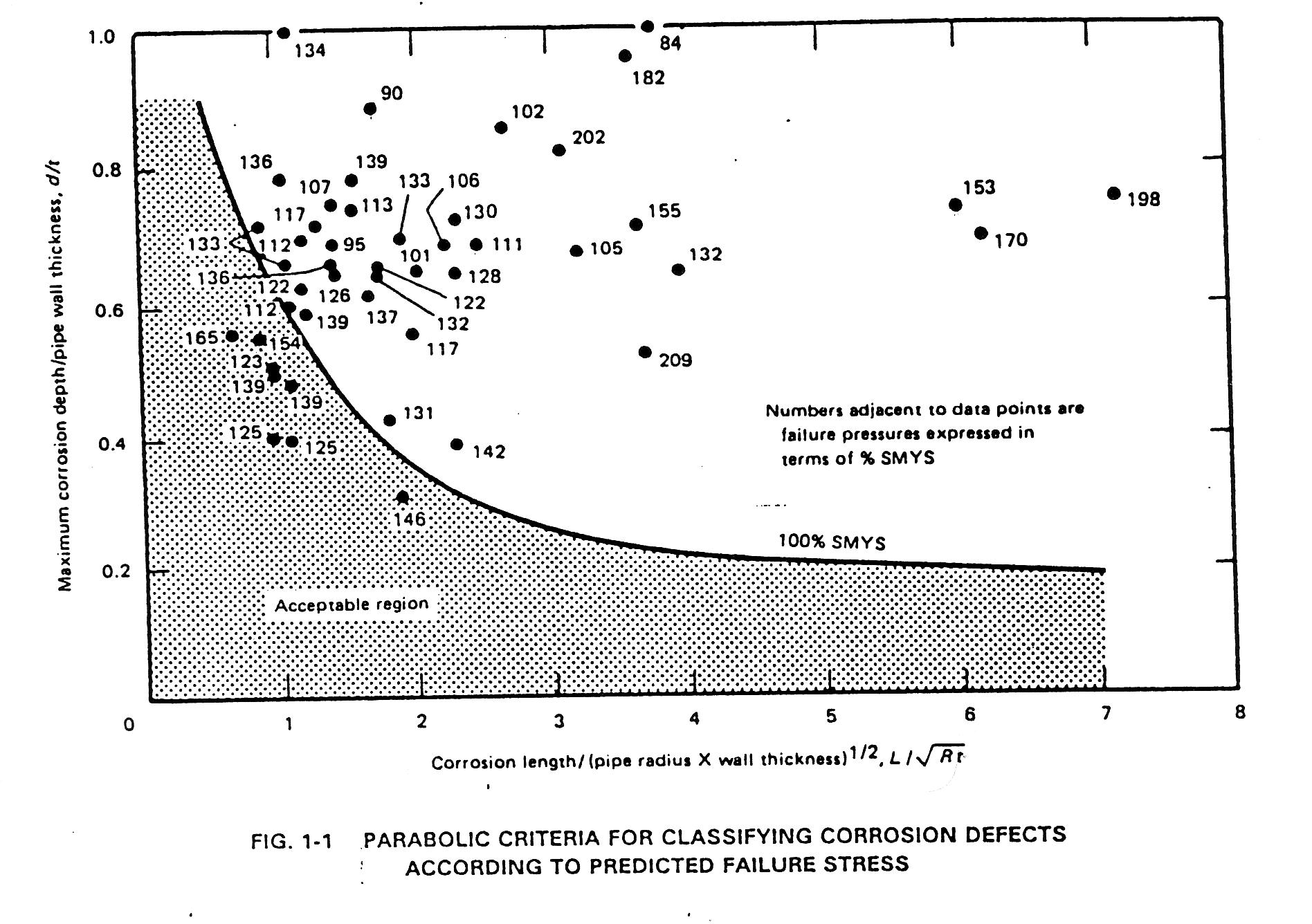

Metoda obliczeniowa ASME B31G
Poczatek lat 70-tych ubiegłego wieku. Korekta doświadczalna modelu powłokowego Foliasa (1964r.).
Algorytm podejmowania decyzji
Wpływ kierunku naprężeń na formę zniszczenia wg DNV

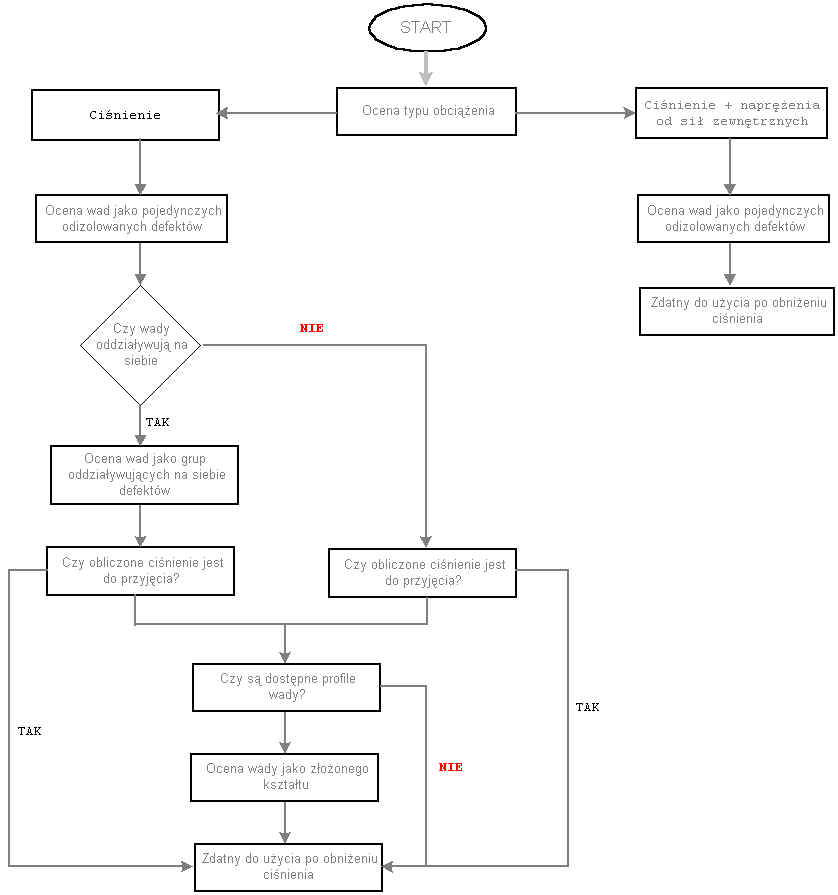

Algorytm podejmowania decyzji wg metody DNV
Przegląd zjawisk uwzglednianych w poszczególnych metodach
Porównanie

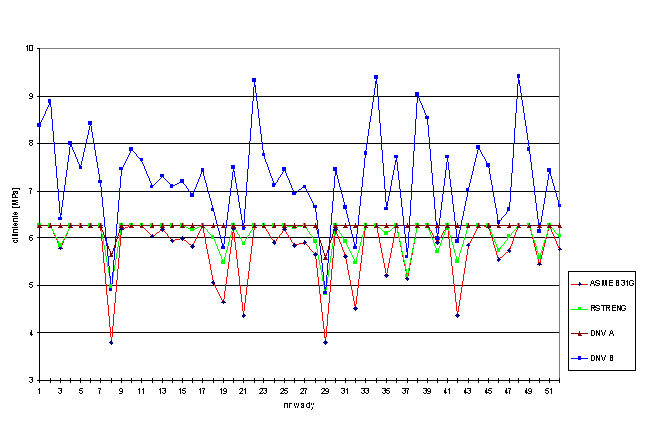

Udział wad wymagających interwencji wg wskazań poszczególnych metod
Analiza diagnostyczna przykładowego odcinka rurociągu ropy naftowej
Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2003
