PRZYKŁAD DANYCH DIAGNOSTYCZYCH
O ODCINKU RUROCIAGO DALEKIEGO ZASIEGU
Zebranie wad na badanym odcinku

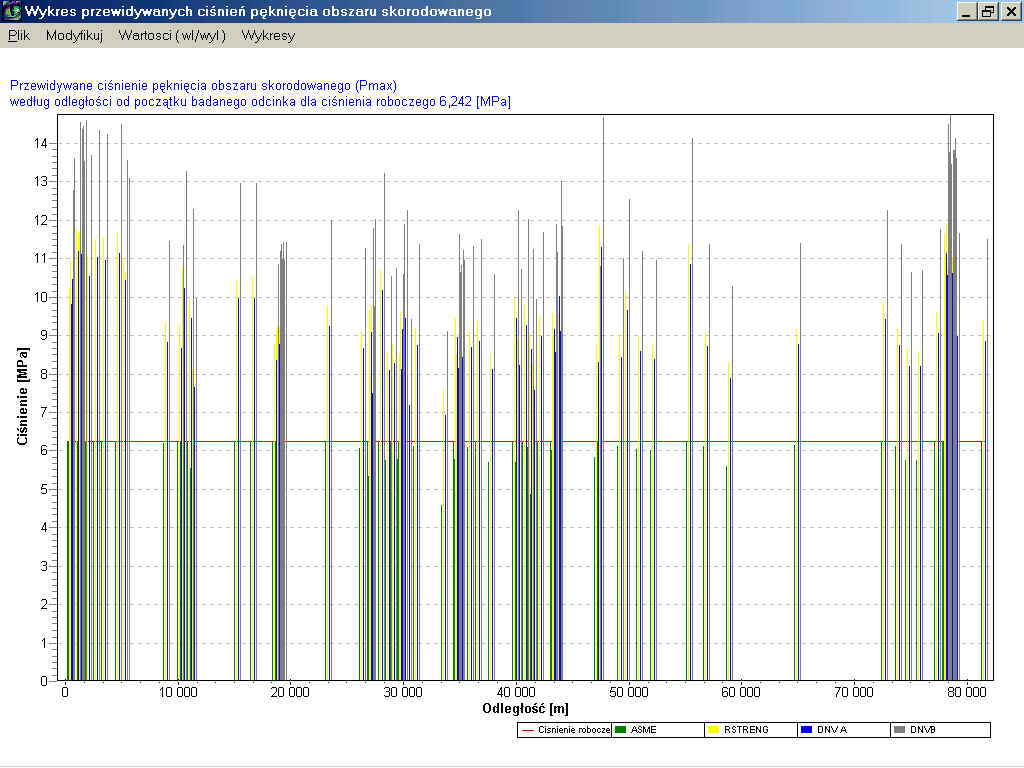

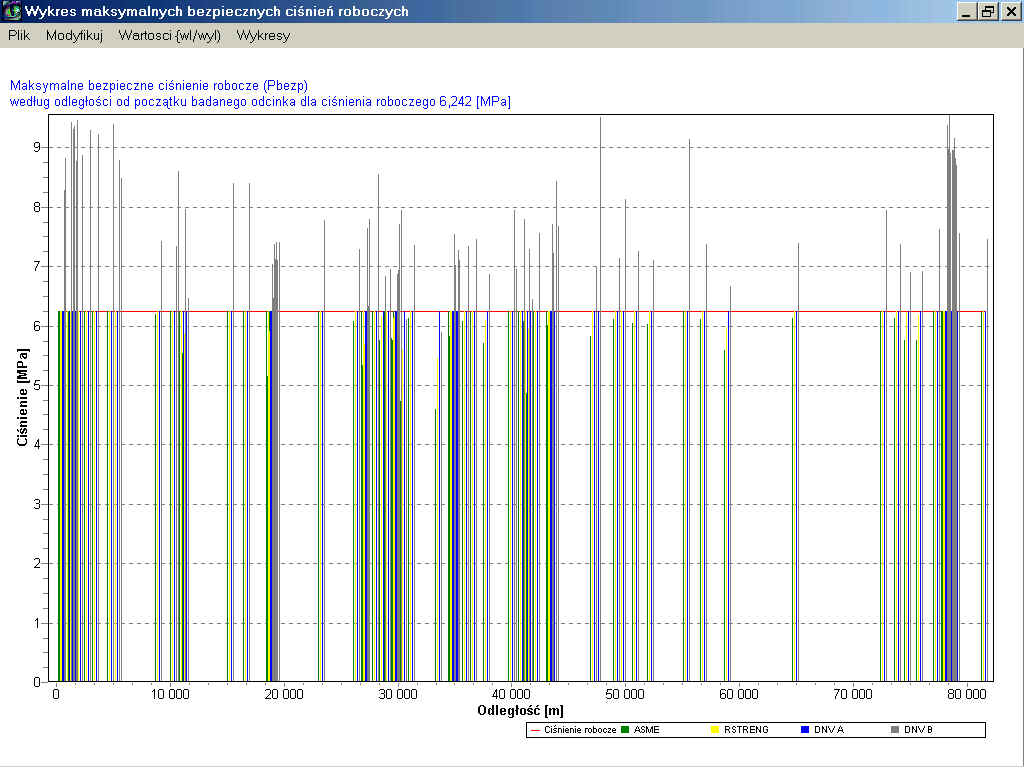

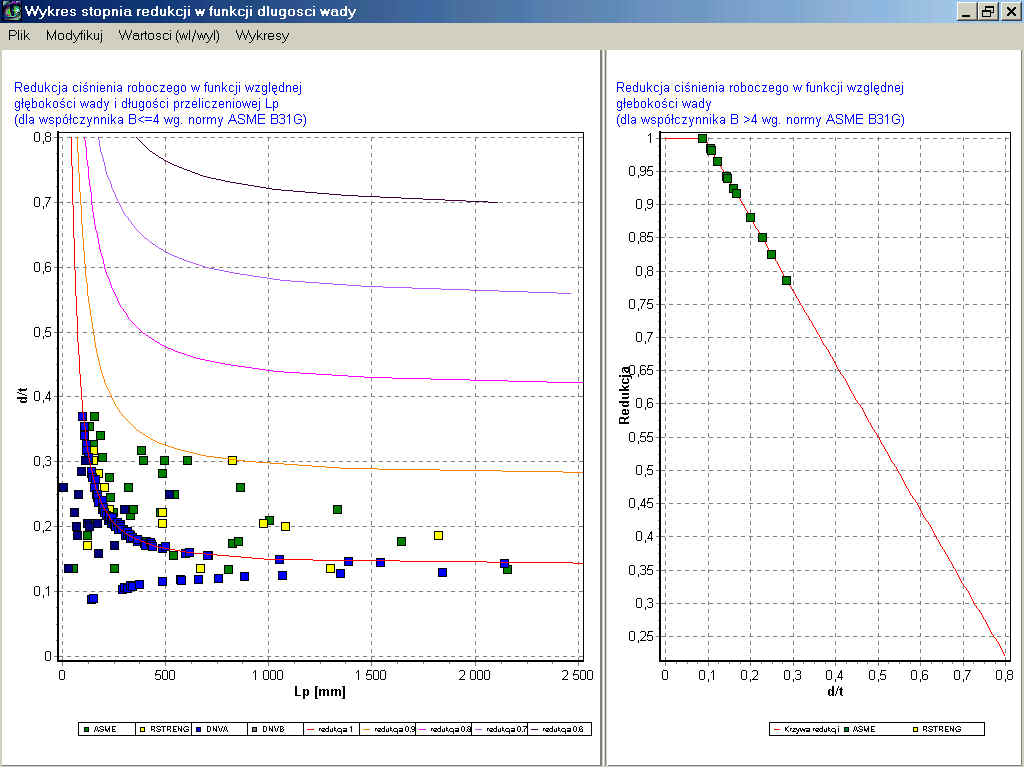

Ocena bezpieczeństwa eksploatacji rurociągu
program asme_ld.exe (tylko ASME)
przykładowe dane demo1.txt demo2.txt demo3.txt

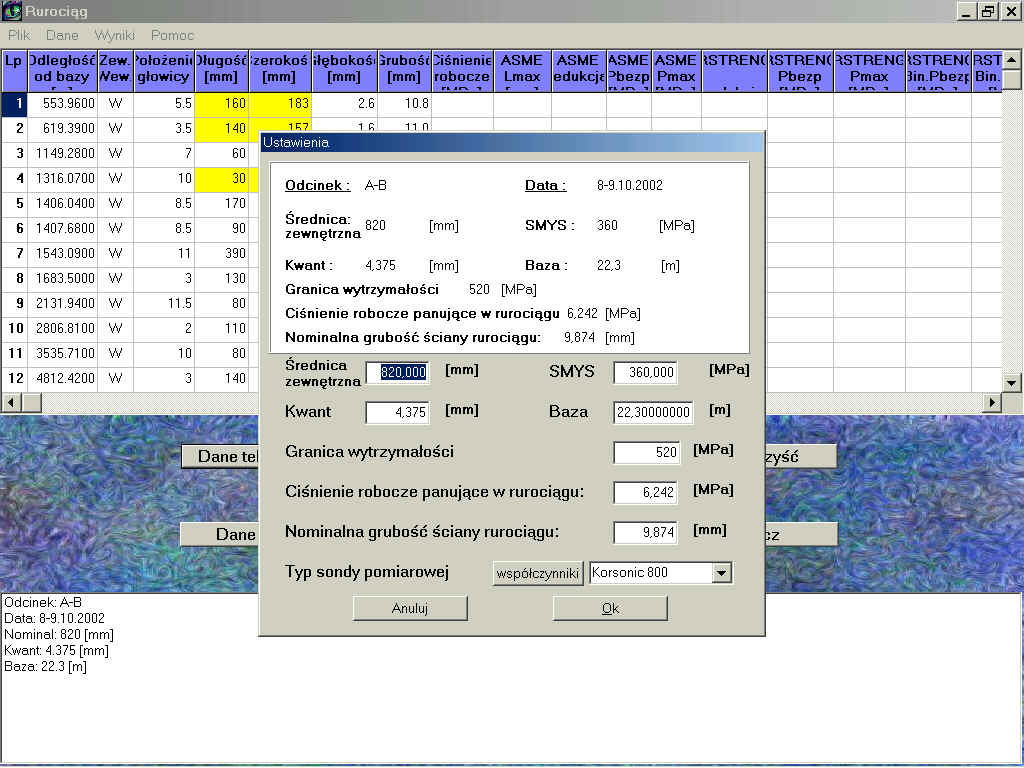

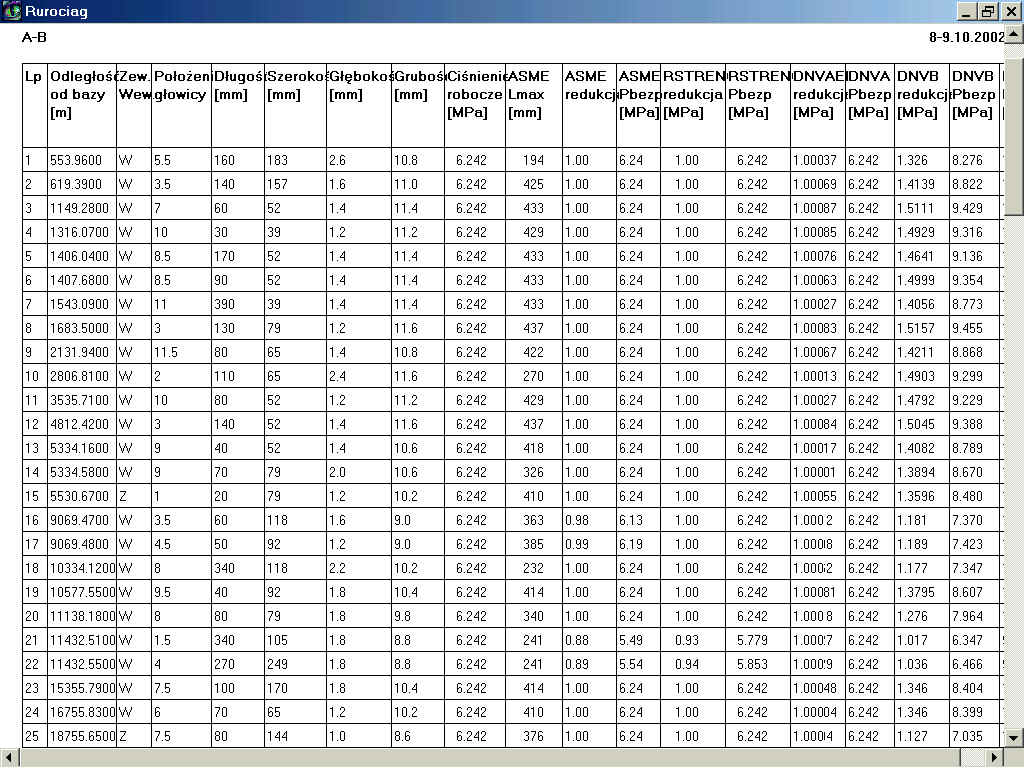

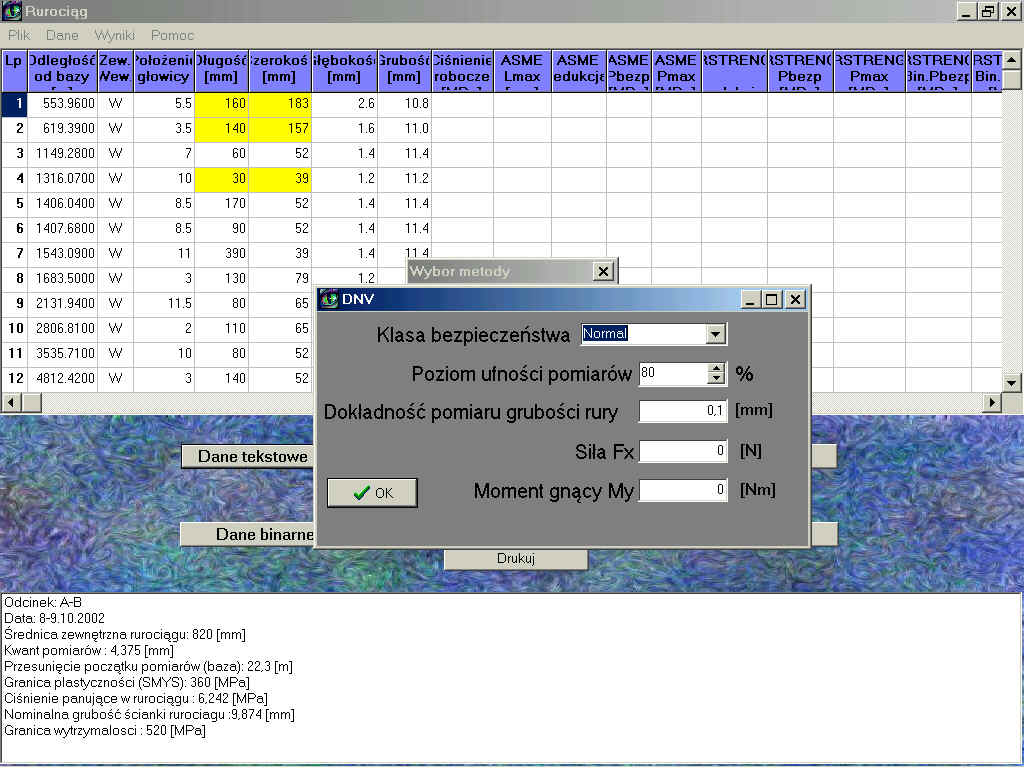

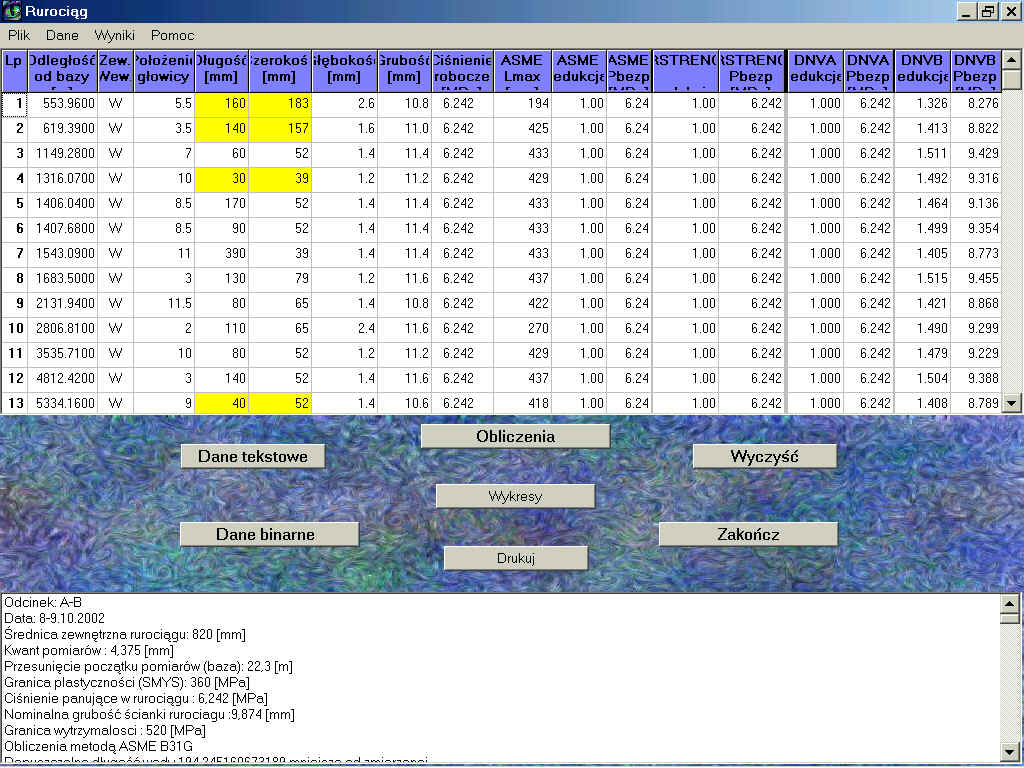

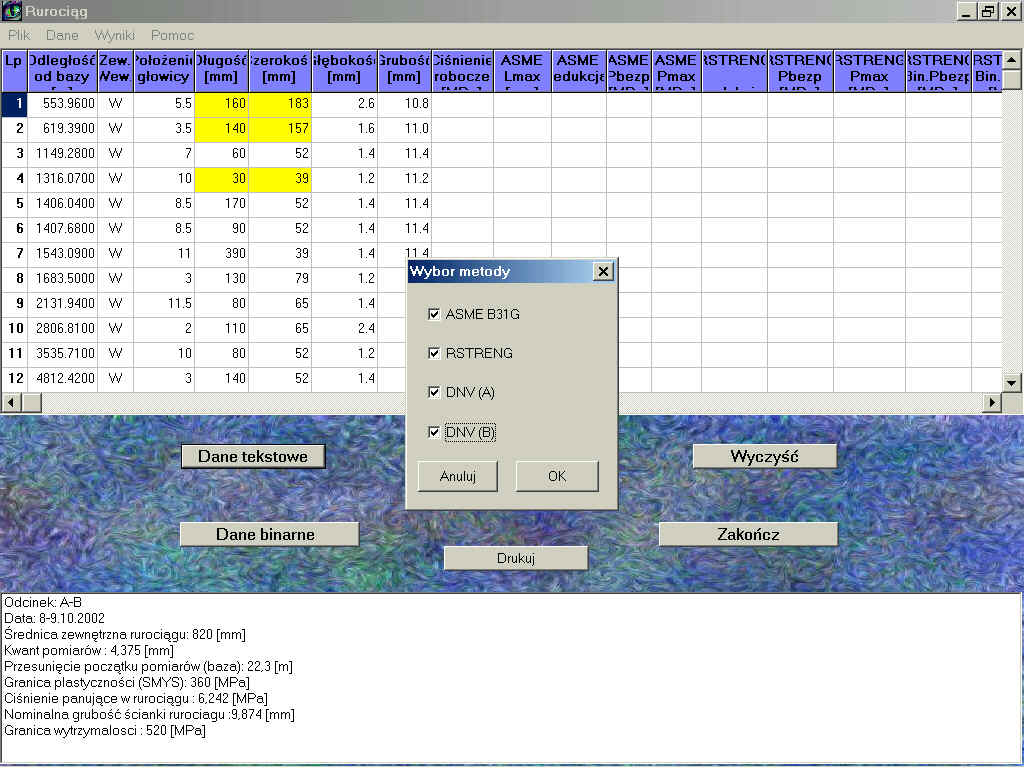

program rurociag.exe (zebranie ASME, RSTRENG i DNV)
Decyzja:
Co zrobić z poszczególnymi wadami? Naprawiać? (jaką technologią?) Zostawić, ale obniżyć ciśnienie robocze? Przeprowadzić dokładniejszą ocenę?

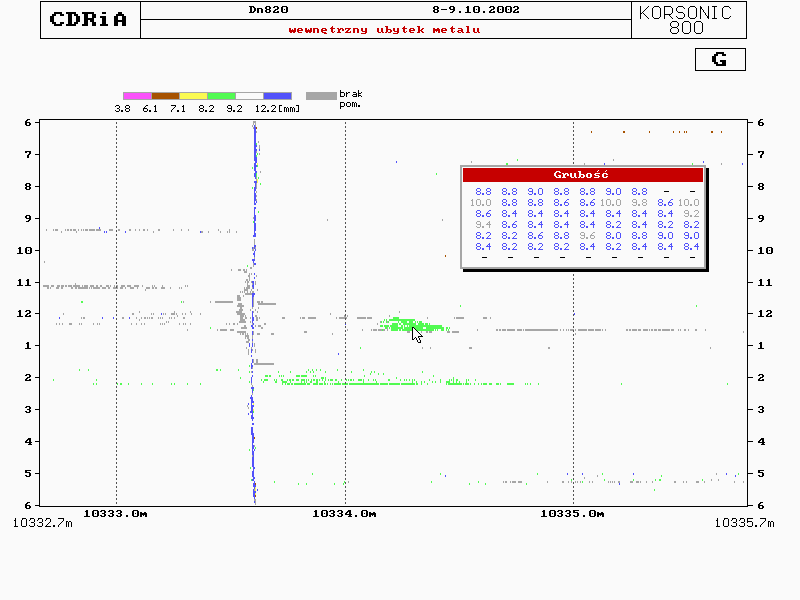

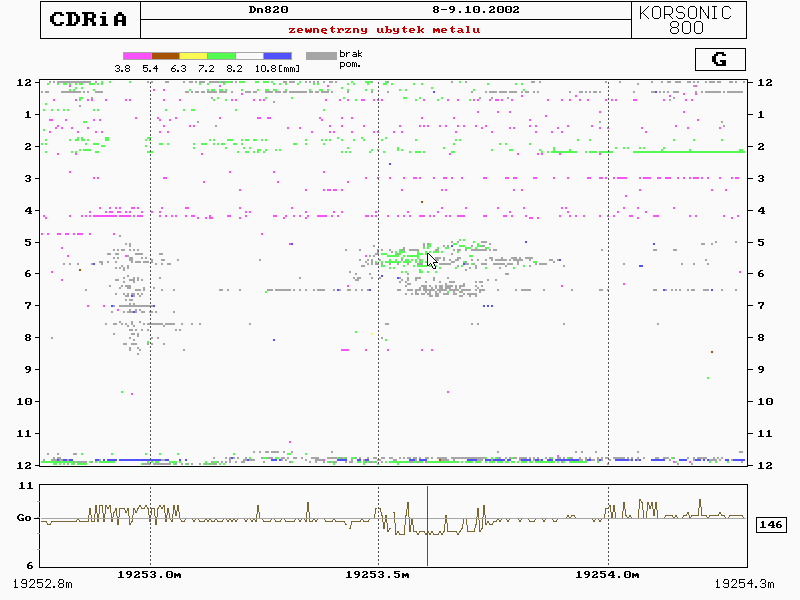

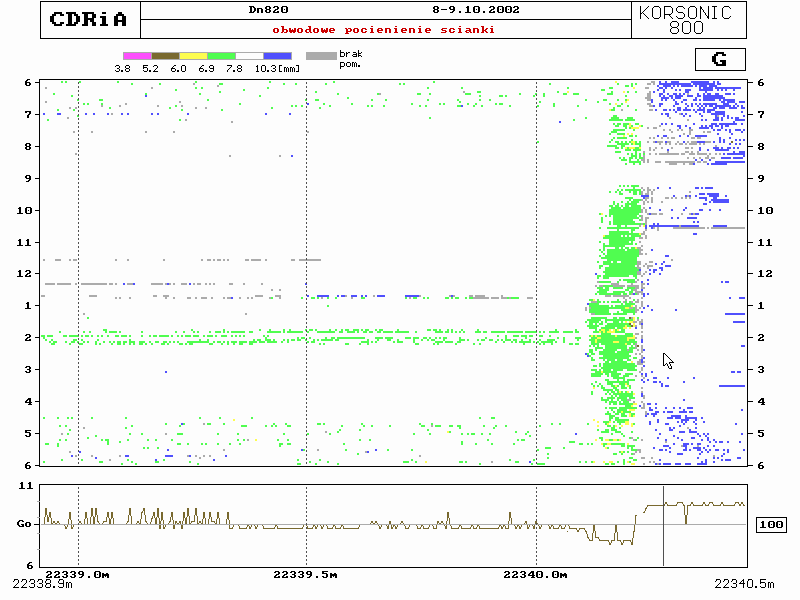

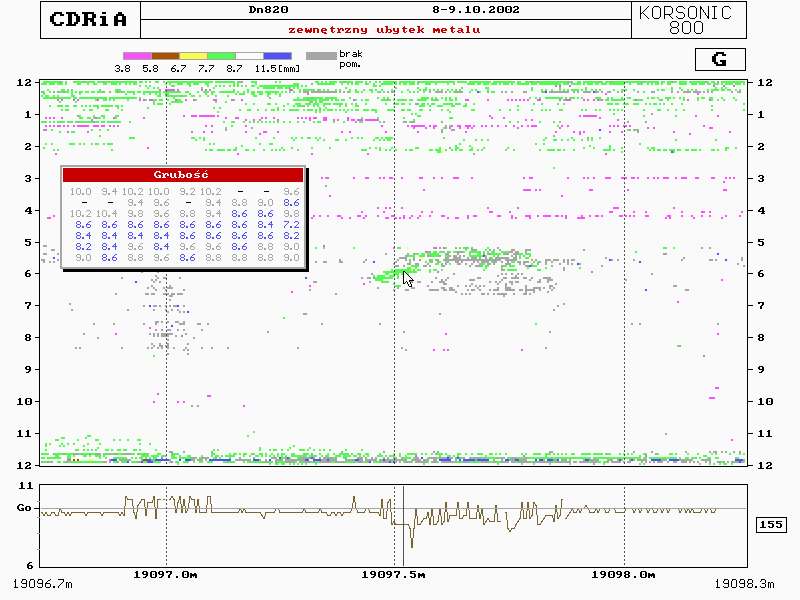

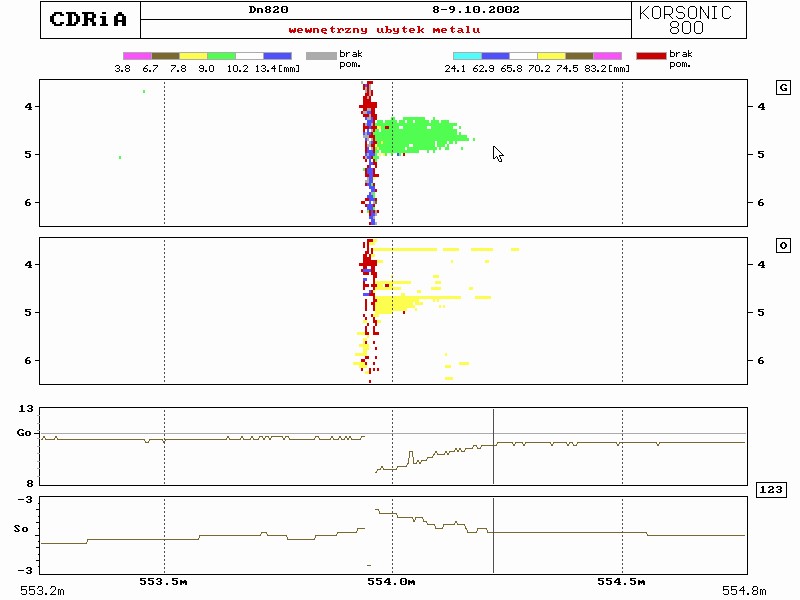

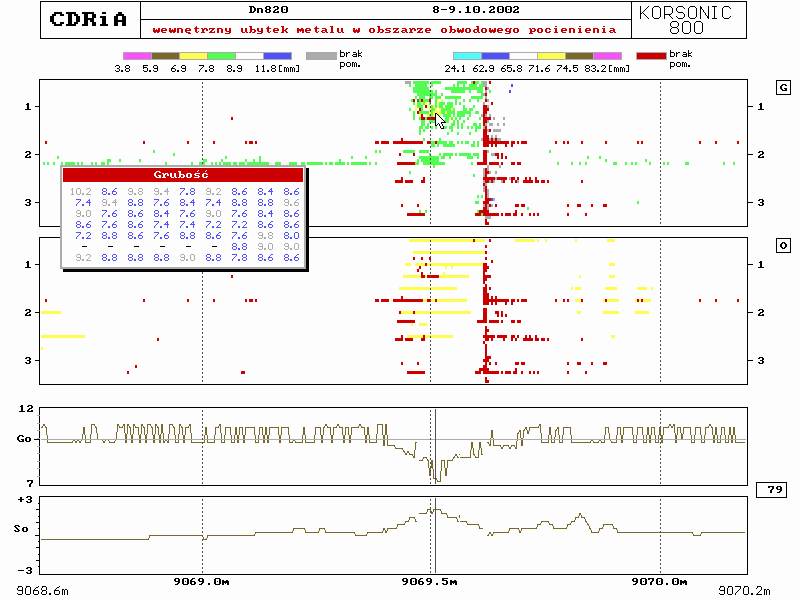

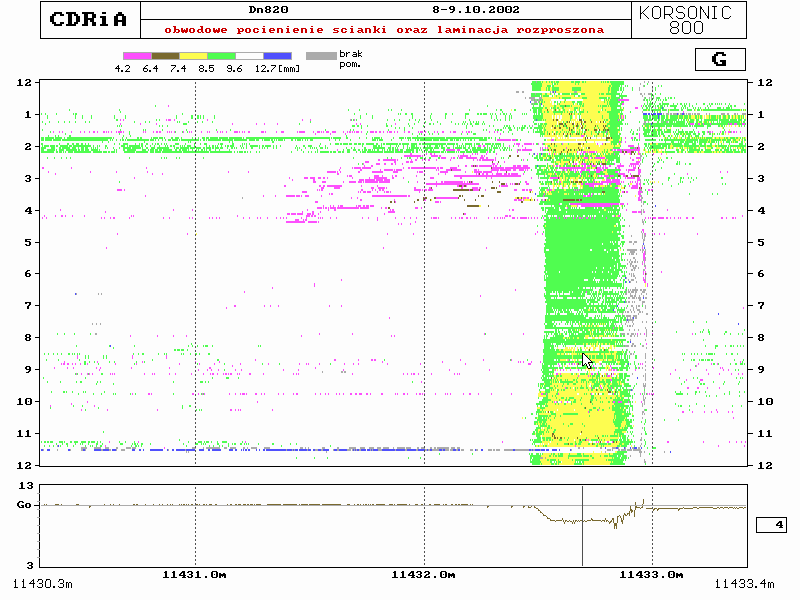

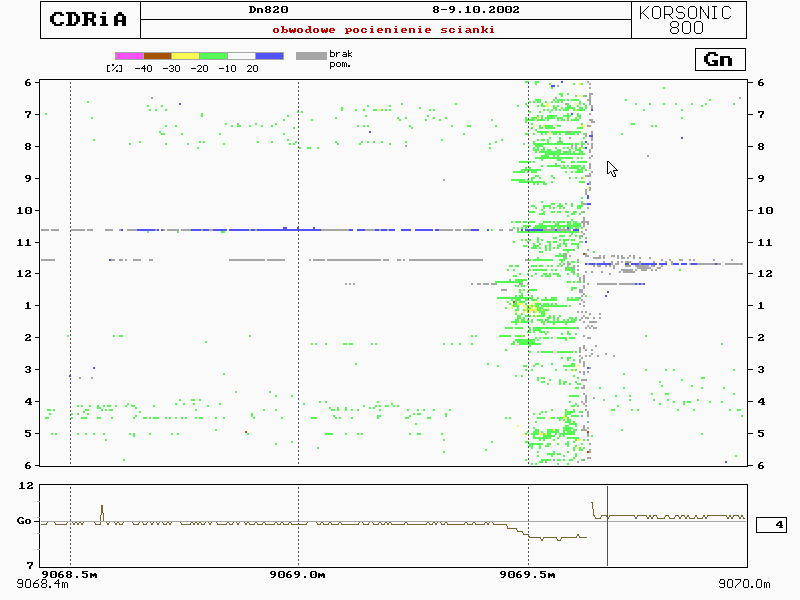

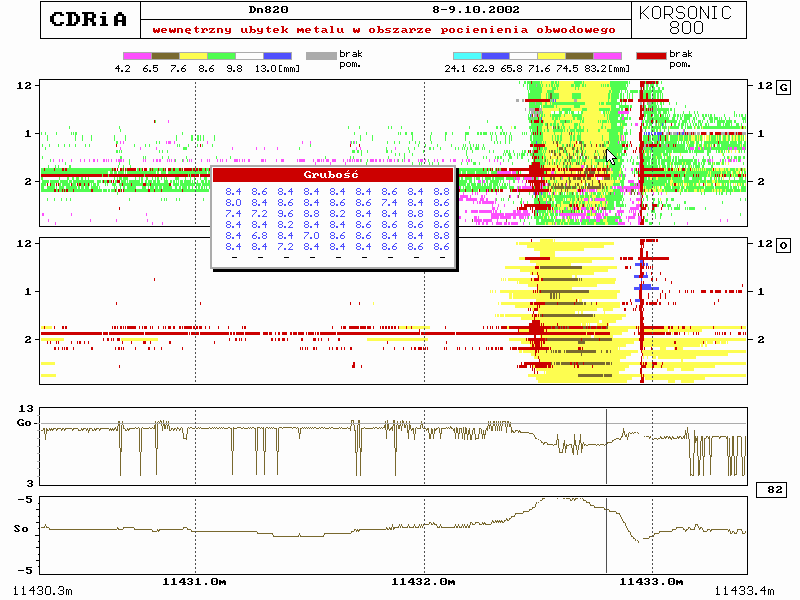

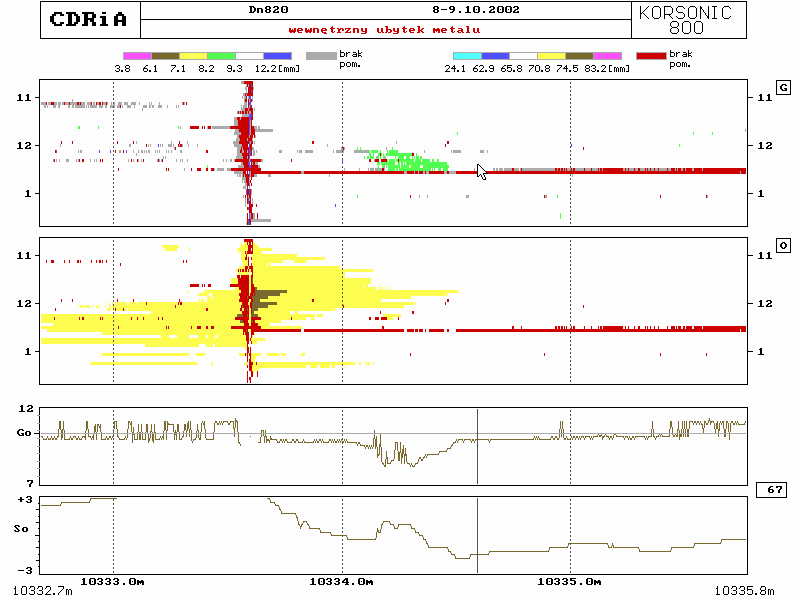

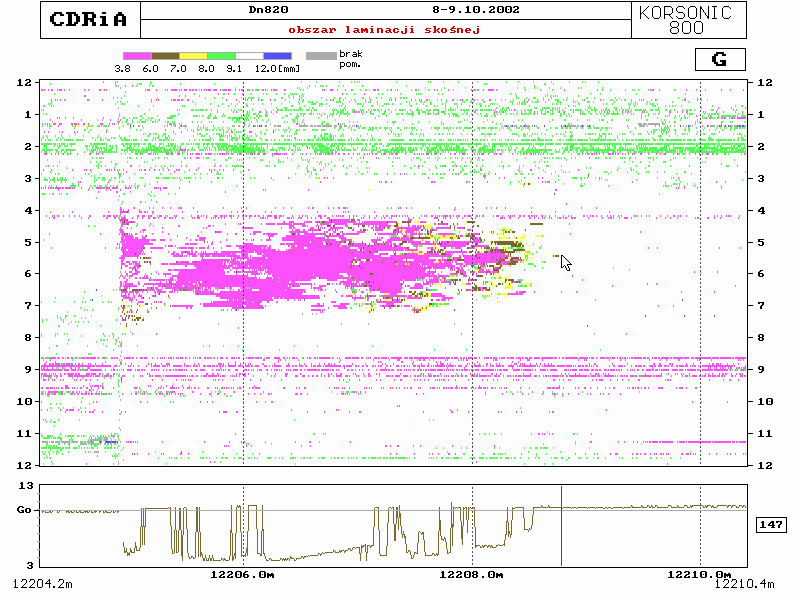

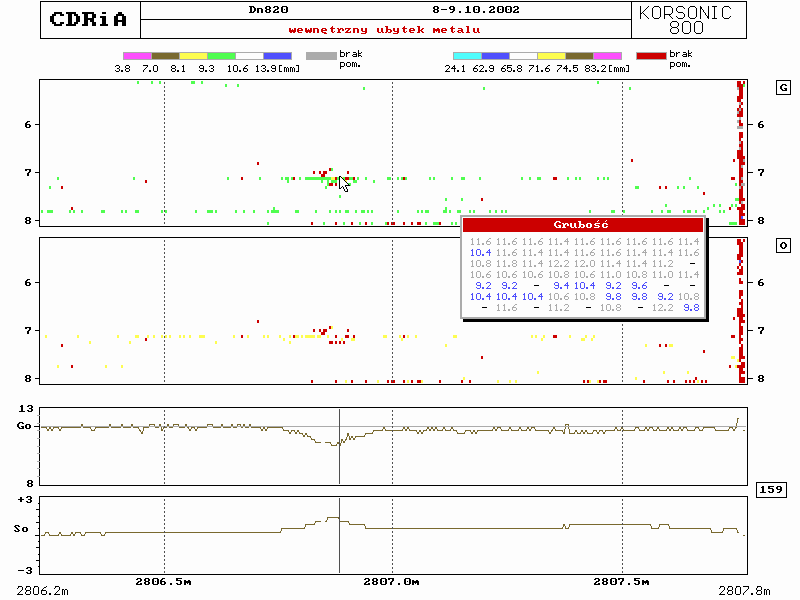

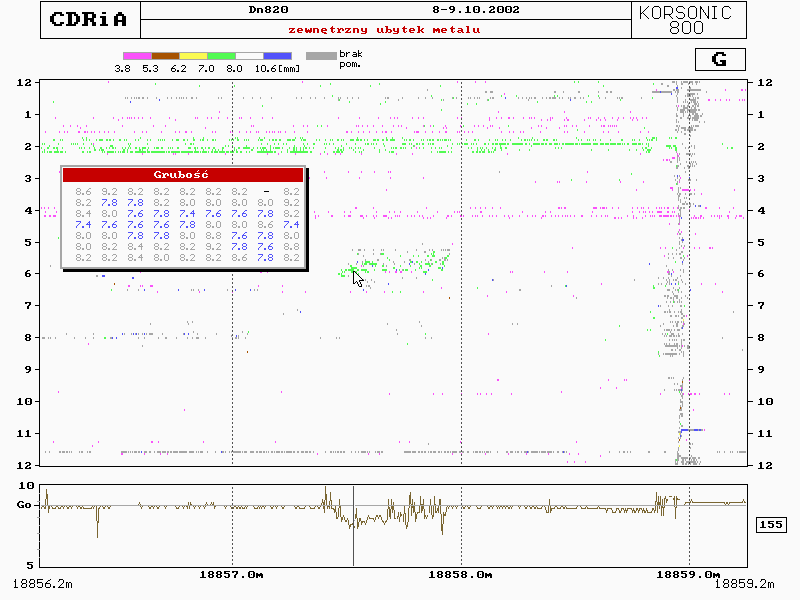

Przeprowadzić analizę fragmentu danych z tłoka do pomiarów ubytków korozyjnych KORSONIC. Ocenić rodzaj wady i wskazać prawdopodobną przyczynę. Ocenić skalę zagrożenia i konieczne obniżenie parametrów tłoczenia dla zachowania wymaganego bezpieczeństwa. Ocenić konieczność przeprowadzenia napraw, wskazać możliwą do zastosowania technologię.
Zadanie 1
(dodatkowo w zestawie dane cyfrowe do programu rurociag.exe)

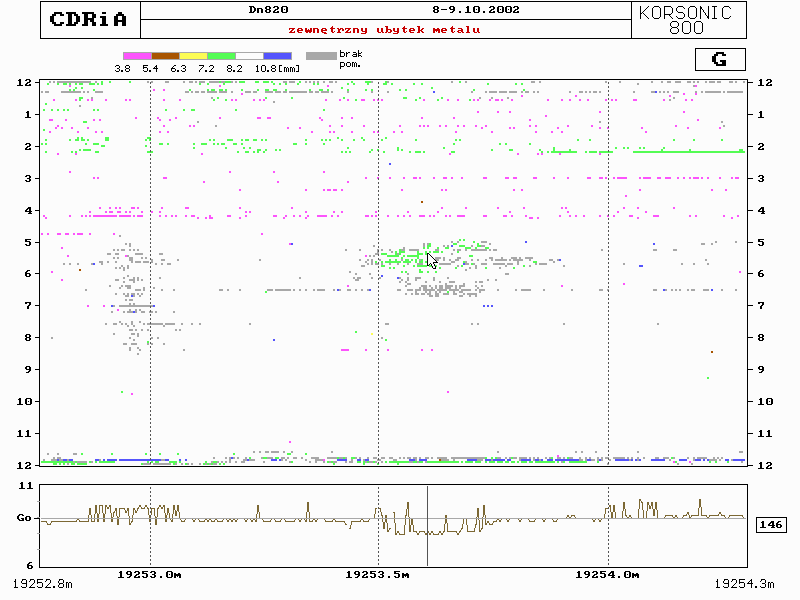

Zadanie 2
(dodatkowo w zestawie dane cyfrowe do programu rurociag.exe)
Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2003
