Dane geometryczne:
długość 140 mm, grubość bimetalu 8mm, szerokośc 8 mm.
grubość warstwy cyny 0.2 mm
Dane meteriałowe:
STAL Rm=460 MPa, Re=250 MPa, A5=23%
CYNA Rm=30 MPa, Re=2.0 MPa, A5=40%
MIEDZ Rm=210 MPa, Re=70 MPa, A5=38%

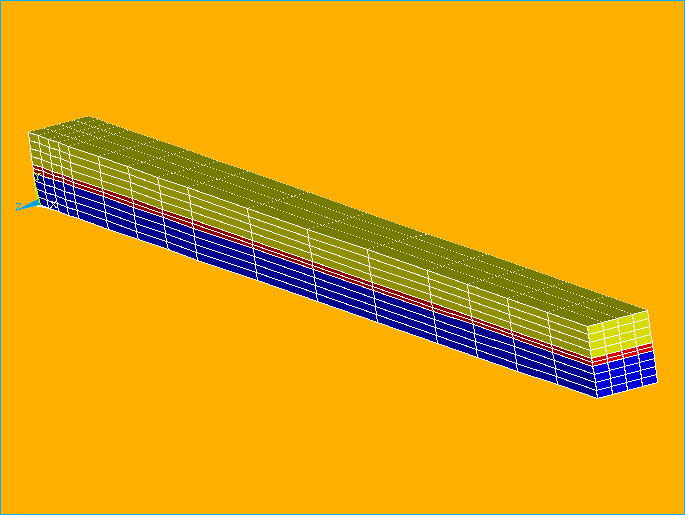

Rysunek bimetalu po podziale na elementy
