Wpływ położenia wsporników na obciążalność konstrukcji

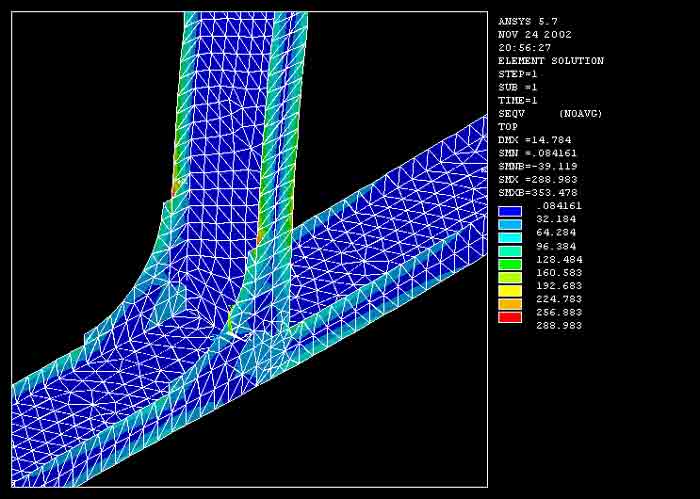

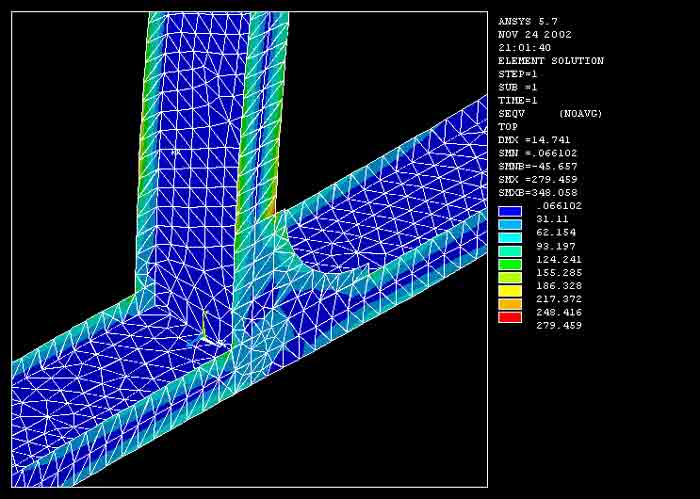

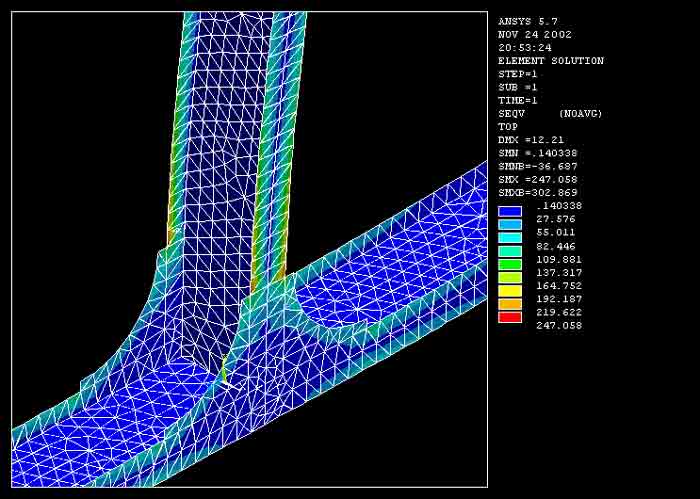

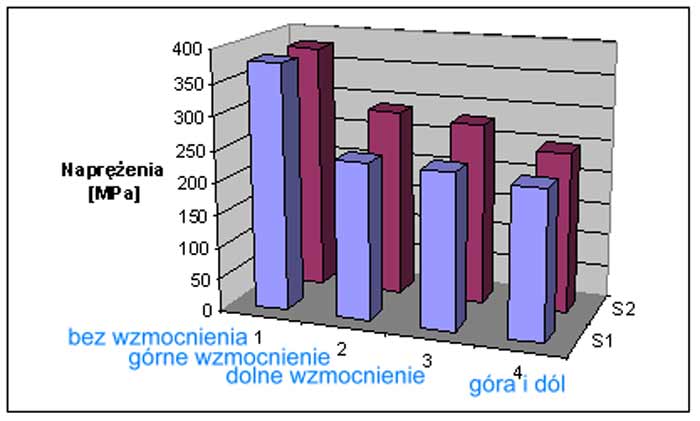

Na powyższych rysunkach przedstawiony jest wpływ położenia wsporników na naprężenia wg hipotezy Hubera. Porównanie tego zjawiska jest ukazane na wykresie. Niebieskie kolumny - kształt wsporników bez odsadzeń, ostre zakończenie; bordowe - jak na rysunkach. Jak widać na powyższym wykresie nalepszym rozwiązaniem jest zastosowanie wsporników zarówno na dole jak i u góry.
