Analiza modalna
Cele:
a) poznanie postaci i częstości drgań własnych - najbardziej
lakonicznej informacji o ewentualnych problemach z poruszaniem
się konstrukcji.
b) wstęp do symulacju ruchu mechanizmu; określenie zakresu
częstości uwzględnianych w symulacji
| prętowy model mechanizmu (wykorzystywany w analizie modalnej i symulacji przebiegów czasowych) |
| analiza modalna (określanie częstotliwości i postaci drgań własnych) |
analiza modalna - pierwsza postać drgań własnych |
analiza modalna - kolejne postaci drgań własnych |
symulacja przebiegów czasowych (uruchamiać w trybie wsadowym) |
analiza Fouriera przebiegów czasowych |
| trajektoria ruchu wybranego węzła na konstrukcji |
| film obrazujący ruch mechanizmu |

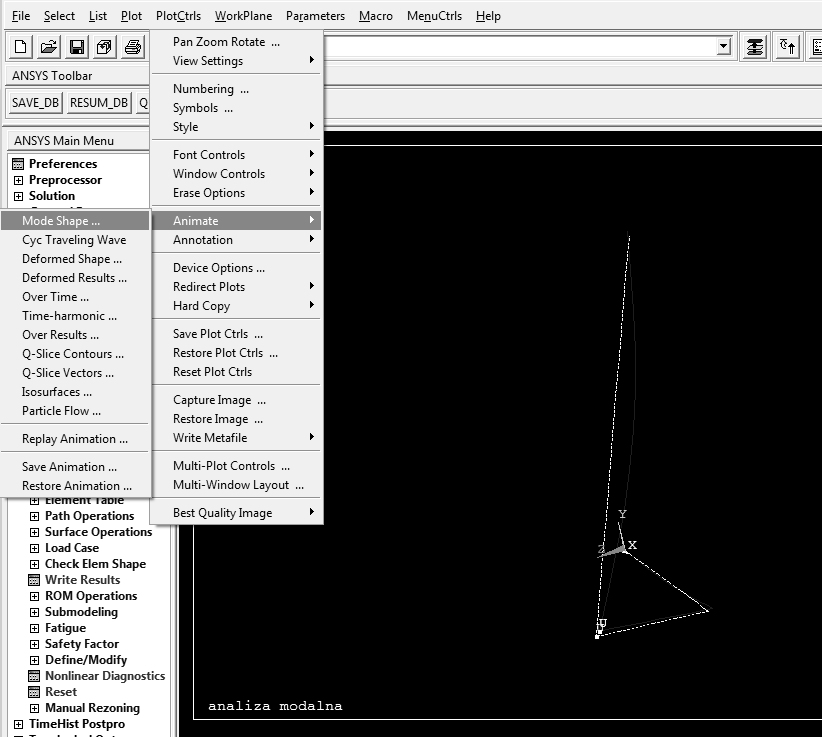

Animacja wyników
analizy modalnej
