OBLICZENIOWA ANALIZA CZĘŚCI MASZYN

Sprężyna przełącznika samochodowego

Powrót do strony startowej

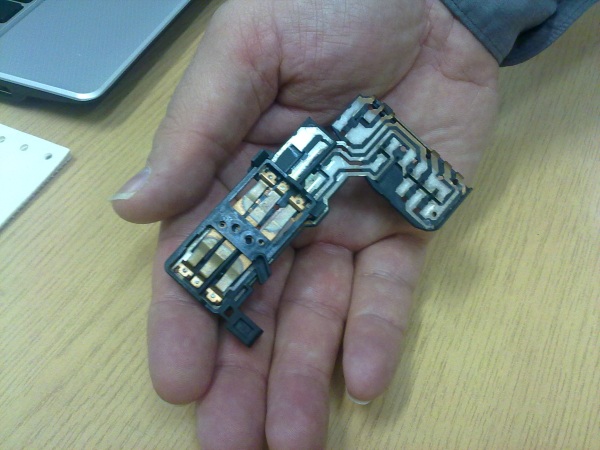

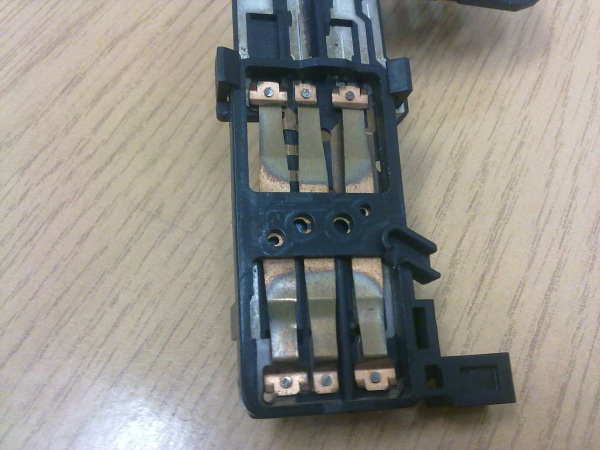

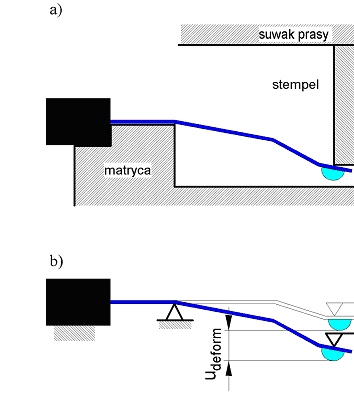

Określić wymiary gięcia wyłącznika, zapewniające dokładność siły nacisku.

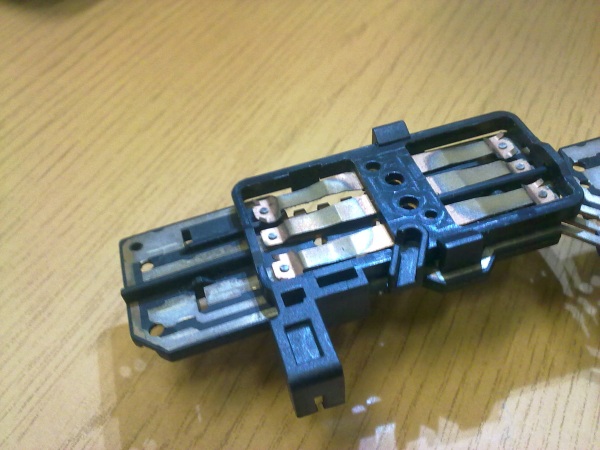

otwarty

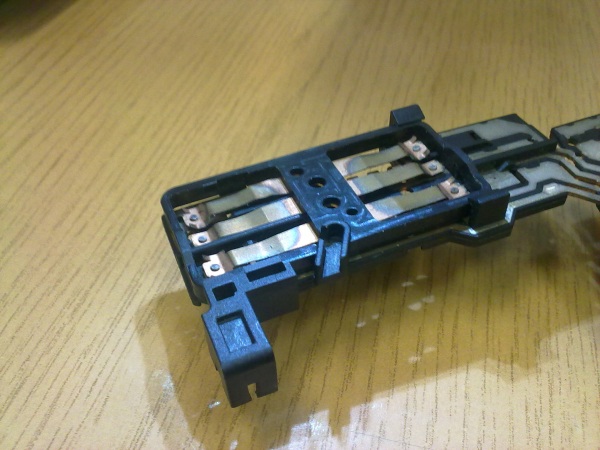

zamknięty

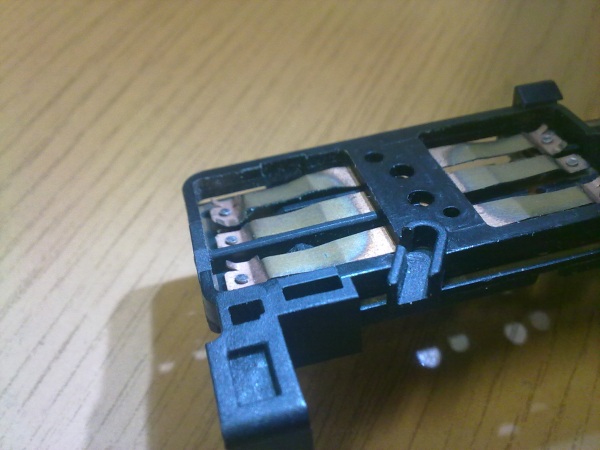

sprężyna

optymalna siła docisku srebrnego sopla do ścieżki: 0.7N

Jak wygiąć sprężynkę, aby uzyskać optymalną siłę docisku?

Obliczenia MES:

modele

czyszczenie bazy danych

obliczenia z uwzględnieniem historii (wielokrokowe)

błędna technologia kształtowania (zwłaszcza dla brązu)

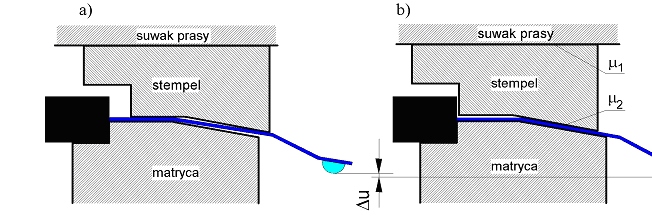

nowa technologia kształtowania (gięcie bez zgniatania)

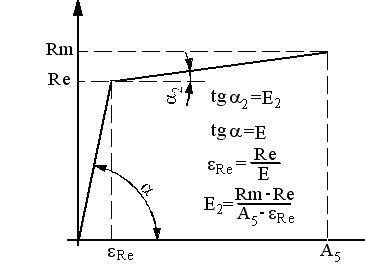

model plastyczności materiału

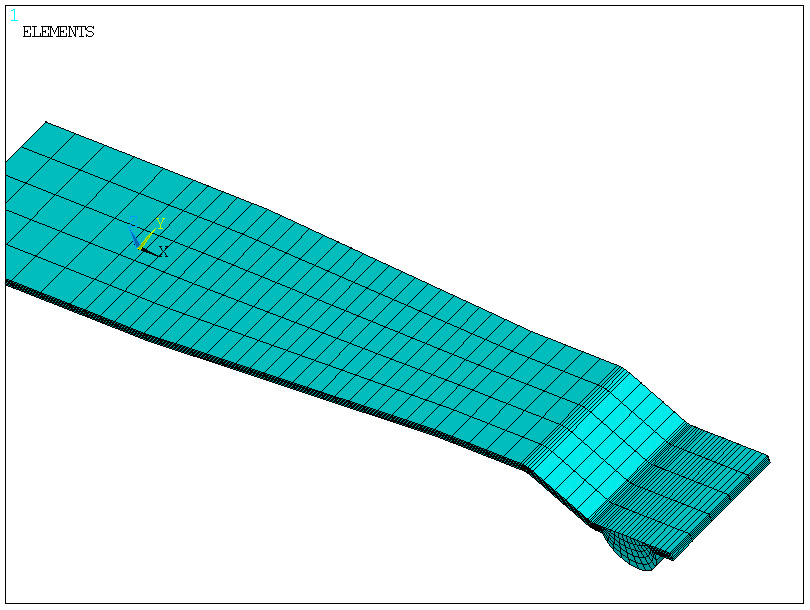

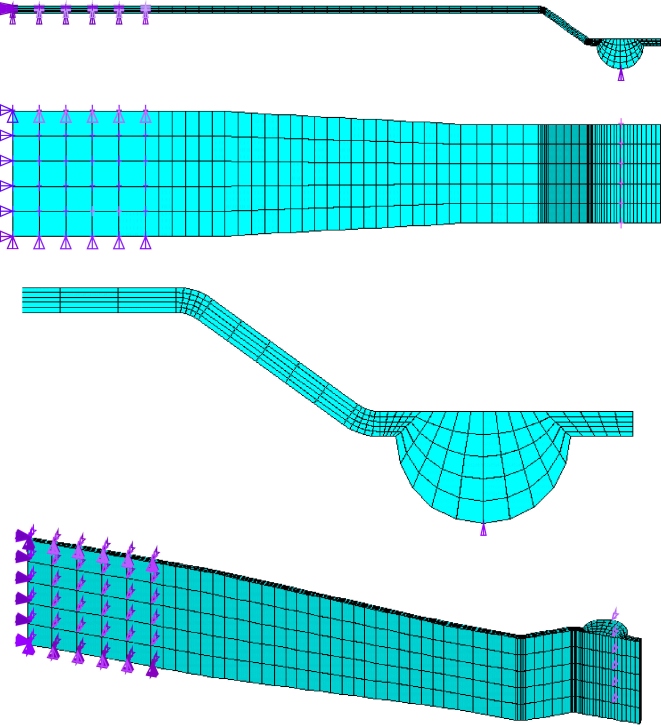

model MES

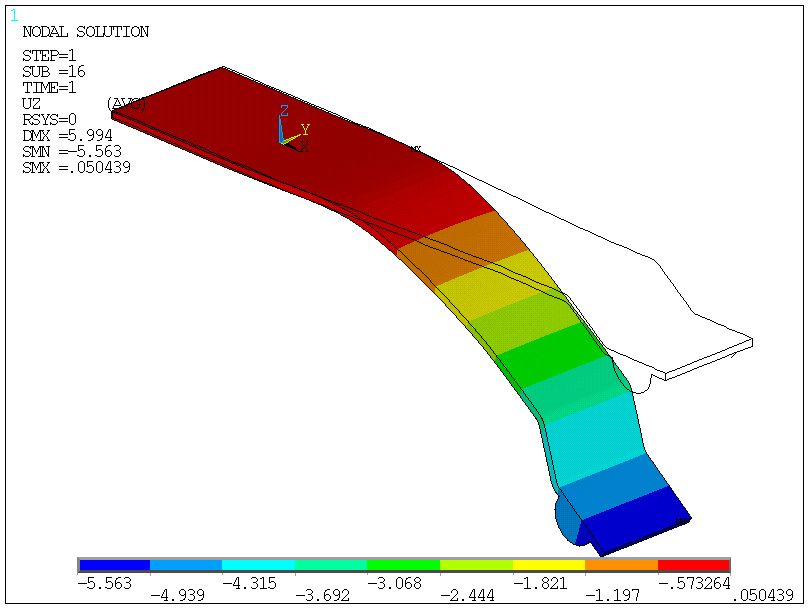

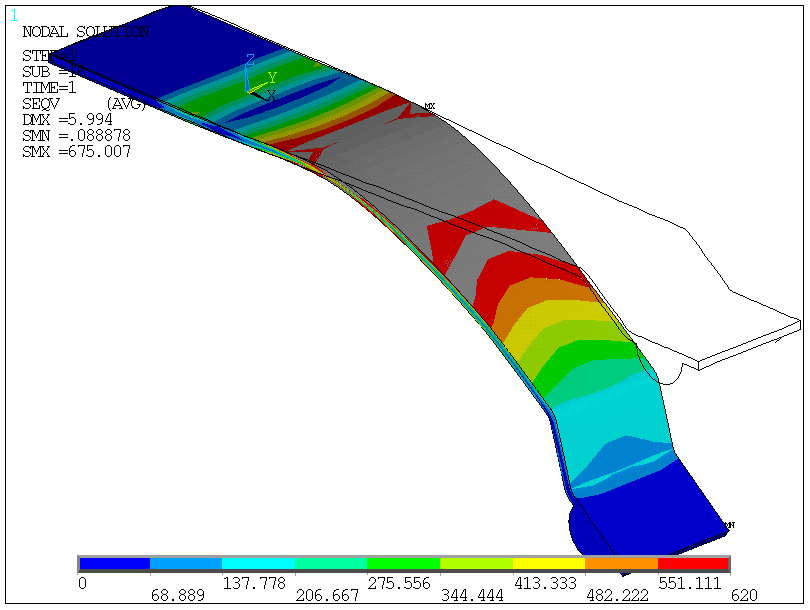

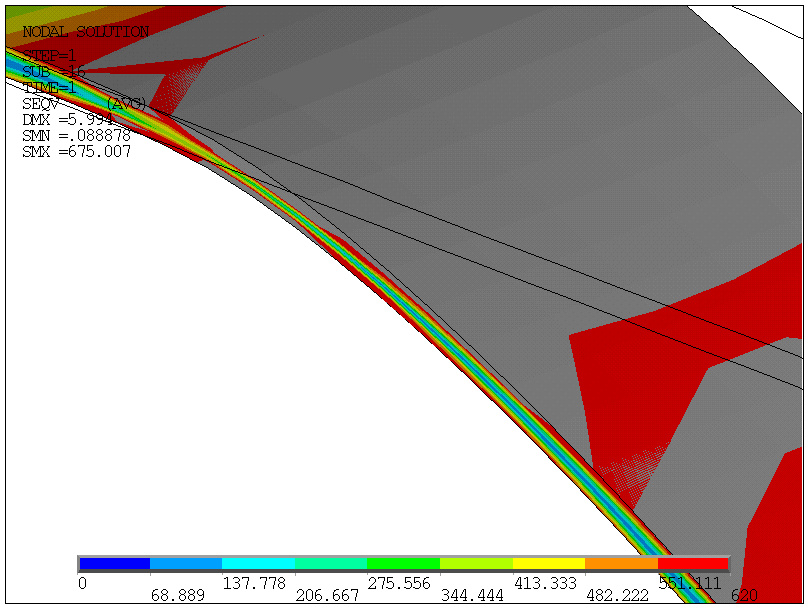

Sprężyna w trakcie gięcia SOLVE ! STEP 1	ugięcie naprężenia wg Hubera (tylko w zakresie sprężystym)

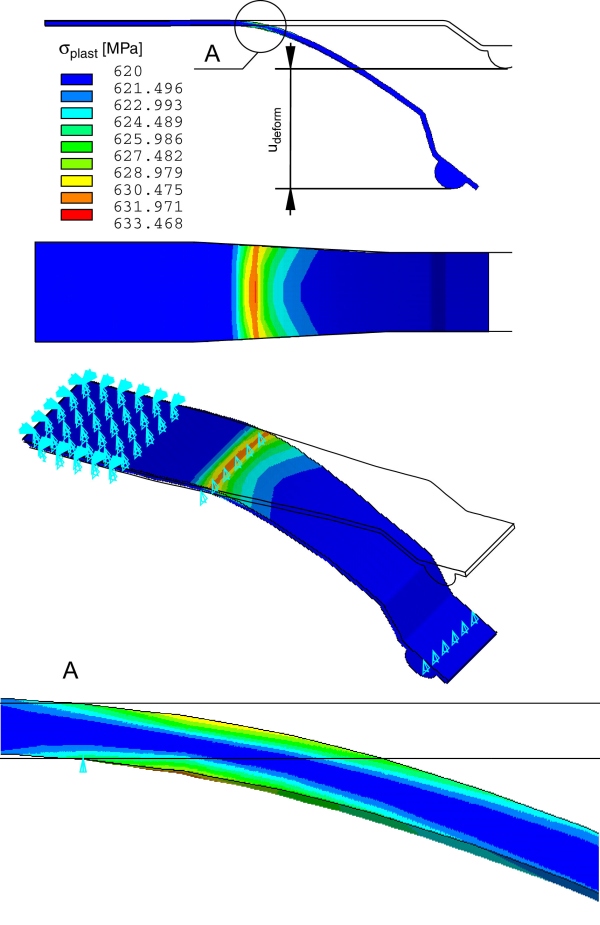

Sprężyna w trakcie gięcia SOLVE ! STEP 1	naprężenia w zakresie plastycznym - Re=620 [MPa] sprawdzić, czy nie pęka - Rm=723[MPa]

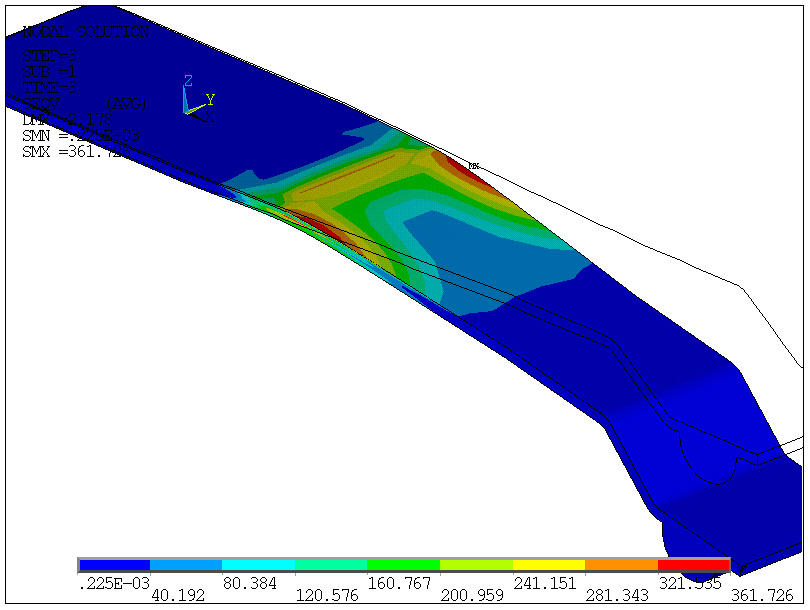

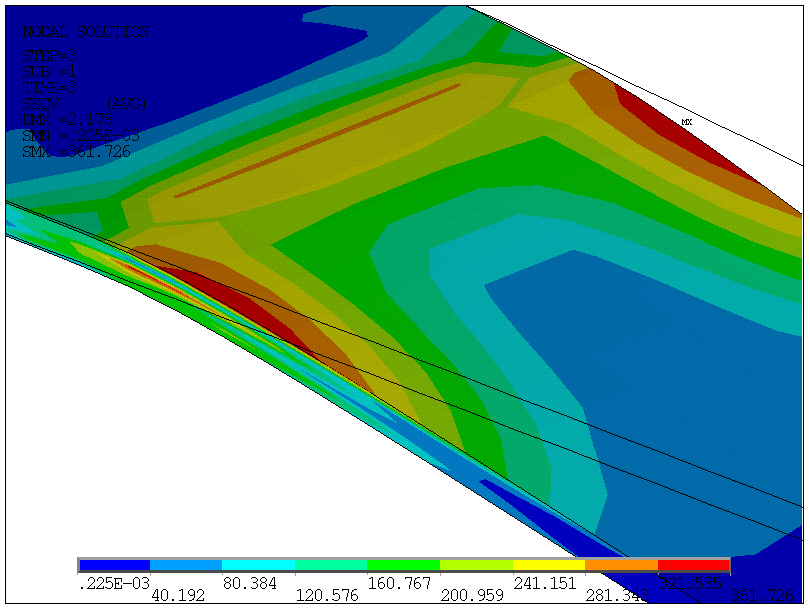

sprężyna po wyjęciu z tłocznika (bez obciążenia) SOLVE ! STEP 2	trwała deformacja naprężenia resztkowe

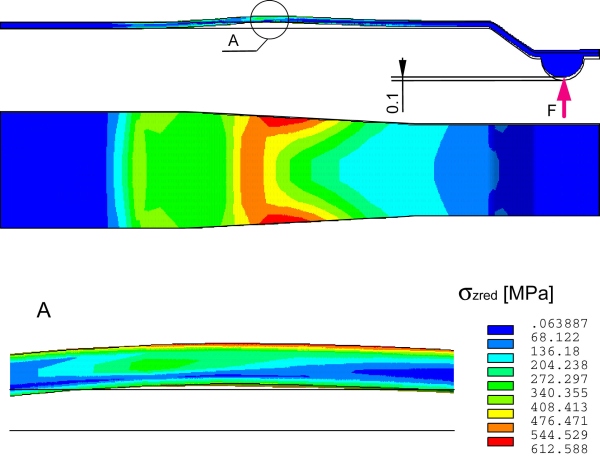

Sprężyna w trakcie pracy SOLVE ! STEP 3

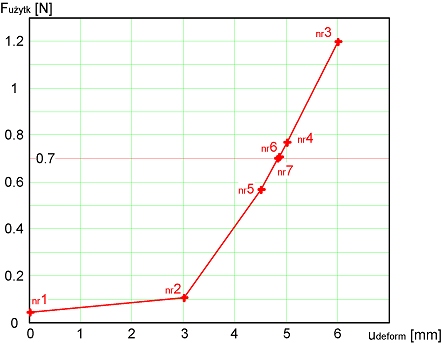

zależność siły F od ugięcia technologicznego udeform (dobór ugiecia technologicznego)

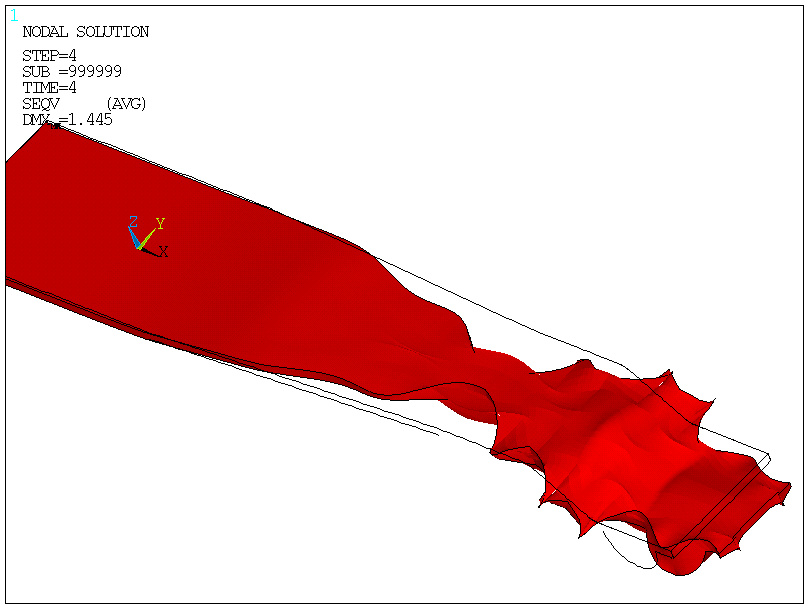

Problemy ze zbieżnością nieliniowych obliczeń

Rozwiązania:

• stosować nowoczesne elementy skończone (tutaj zamiast SOLID95 zastosowano SOLID186),

• pozwolić ANSYS-owi zarządzać przebiegiem obliczeń (nie stosowano komendy NSUBST),

• dzielić zmiany warunków brzegowych na etapy (w pliku Ea.mac zastosowano 5 kroków, a nie 3 kroki obliczeniowe; dodatkowe dwa kroki dla złagodzenia zmian warunków brzegowych,

• nie stosować komendy DDELE :-)
