OBLICZENIOWA
ANALIZA CZĘŚCI MASZYN
Modelowanie
kontaktu części
Powrót
do strony startowej
- Modelowanie uproszczone;
dokładniejsze zdefiniowanie warunków brzegowych -
poprzez zdefinowanie "a priori" nacisków albo
przemieszczeń grupy węzłów; uproszczenia wynikają z
założenia, a nie wyliczenia odkształceń i nacisków
na obliczaną część od części sąsiednich
- Modelowanie z uwzględnieniem
zjawisk kontaktowych:
- problem określenia zakresu
kontaktu (zakres wynika ze sztywności każdej z
powierzchni styku poszczególnych części i z siły
docisku)
- problem przenoszenia jedynie
nacisków między elementami, bez sił dociągających (w
odróżnieniu od np. sklejenia części ze sobą)
- problem siły tarcia.
Wszystkie te problemy są wzajemnie
zależne od siebie, stąd ich wspólne rozwiązanie odbywa się
metodą kolejnych przybliżeń (iteracji), a dodatkowym
ułatwieniem osiągnięcia zbieżności jest powolne narastanie
obciążeń zewnętrznych (zgodnie z techniką podkroków).

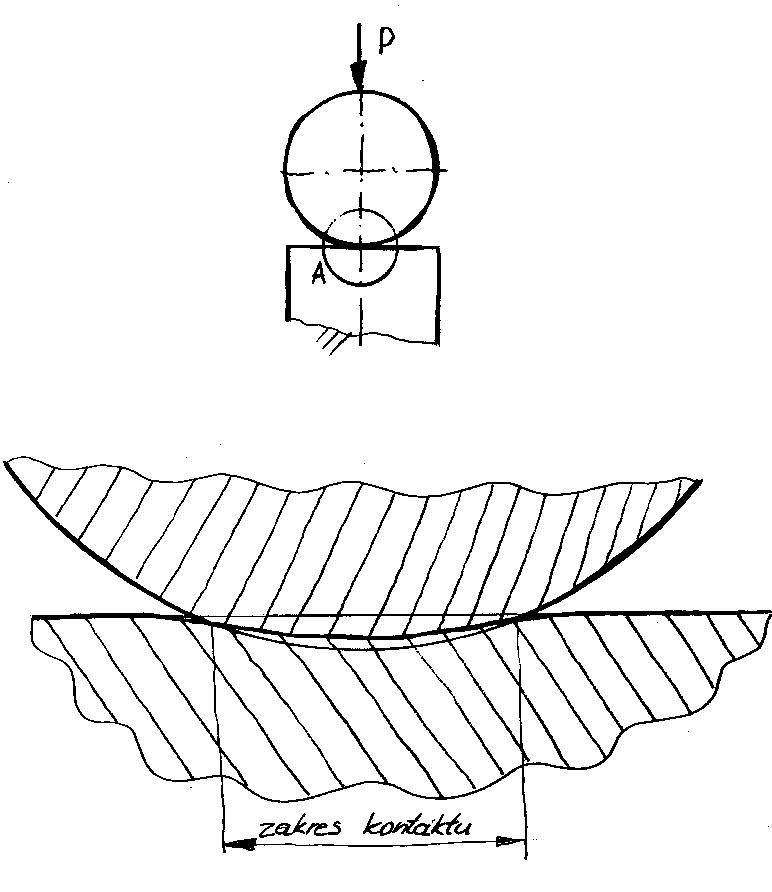

dwie części
dociskane do siebie

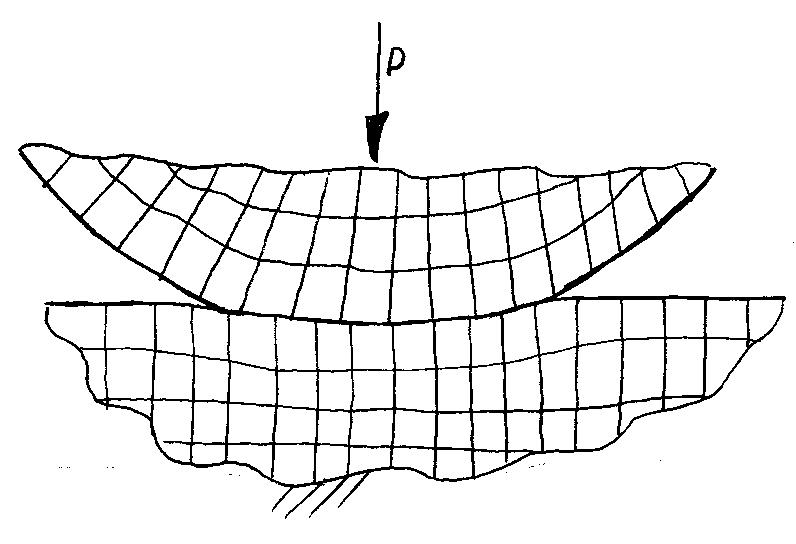

model mes dwóch
dociskanych części

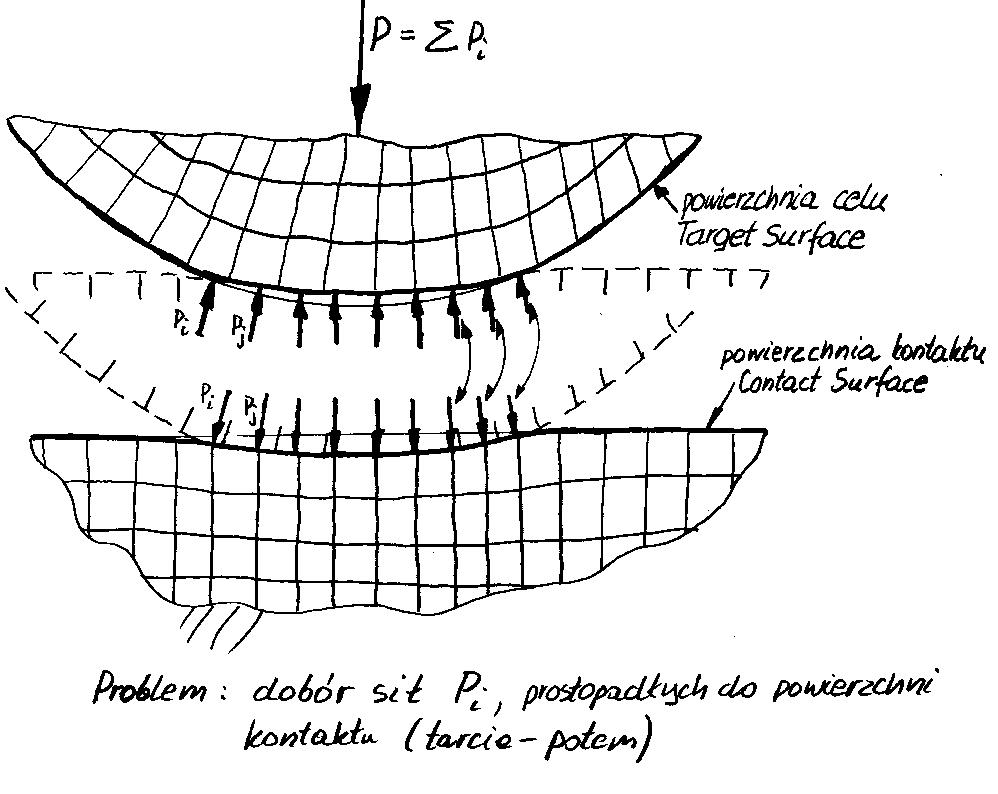

zastąpienie
oddziaływania siłami dodatkowymi siłami węzłowymi

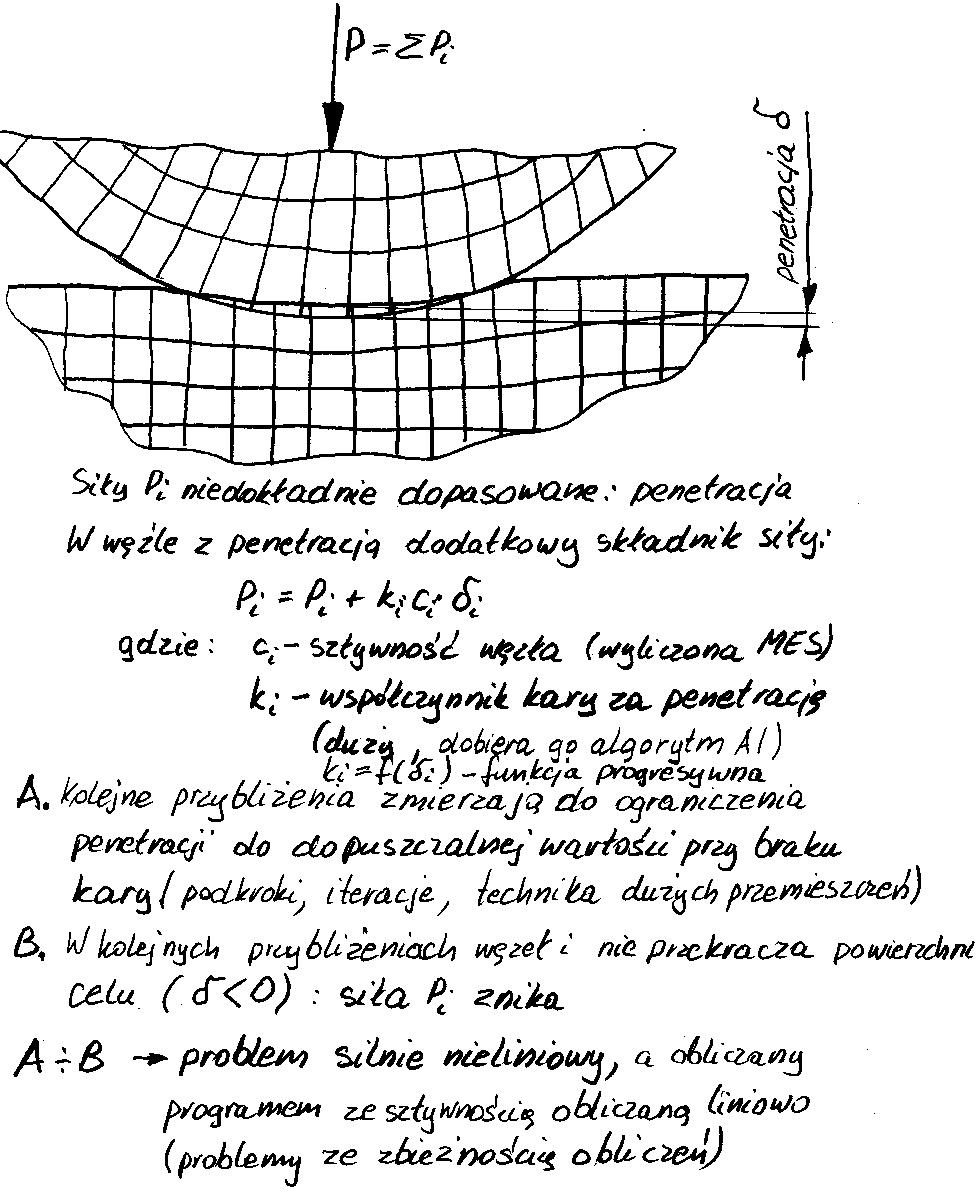

ujawnianie i
likwidacja penetracji

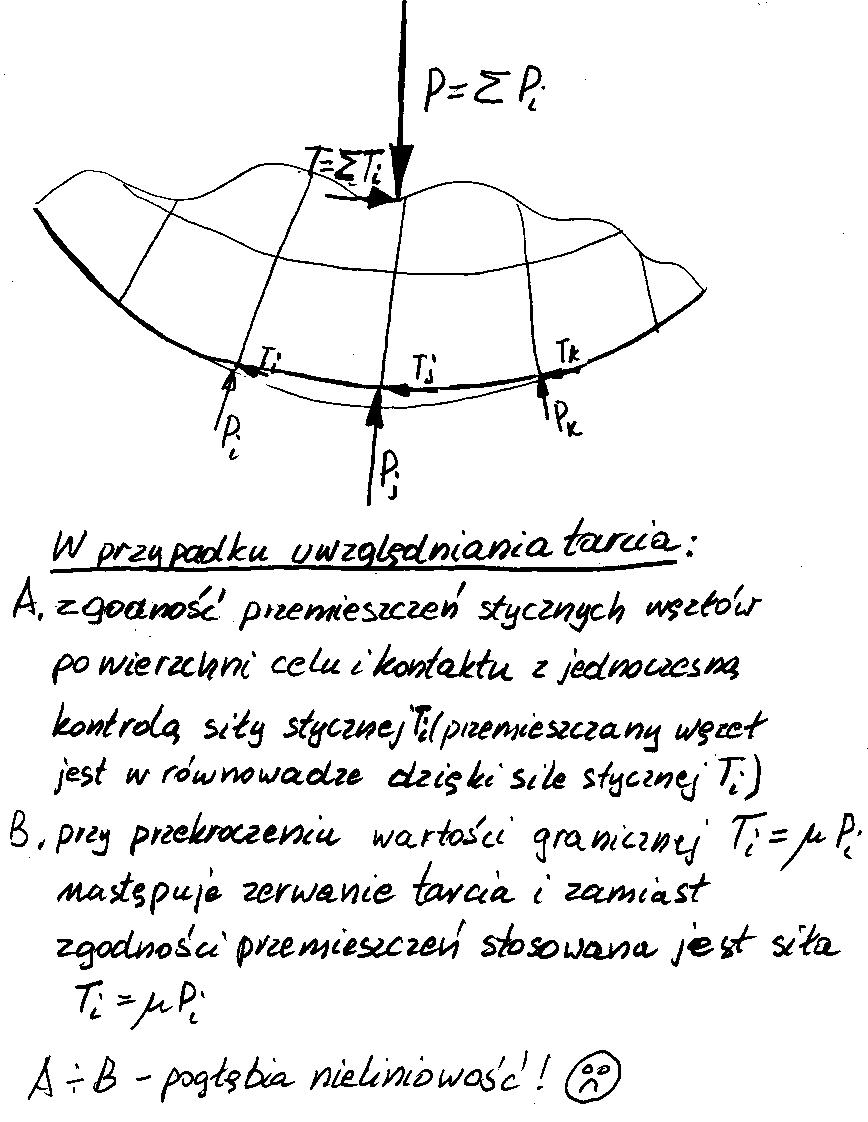

model tarcia
uproszczony model kontaktu: poprzez
odpowiednie spreparowanie podparcia i obciążenia
model kontaktu powierzchnia-powierzchnia: z
wykorzystaniem elementów kontaktowych
Powrót
do strony startowej
Autorzy: Leszek Dąbrowski, (?) - Wydział Mechaniczny Politechniki
Gdańskiej 2006
