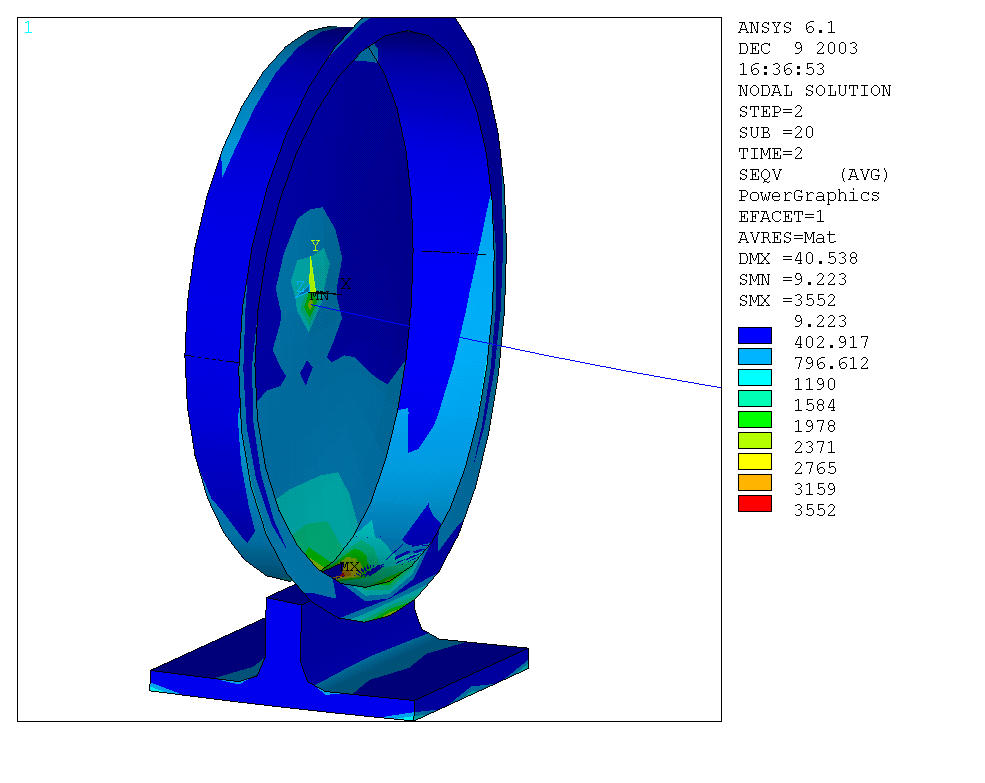

Pierwsza wersja

Punkt wyjściowy. FTOLN=0,4 - tolerancja kontaktu g=3 [mm] D1=400 [mm]

Przetłoczenie 1

Poszukiwanie optymalnego kształtu tylnej ścianki koła. Parametr rp=1 zamocowanie osi nad środkiem szyny. FTOLN=0,35

Przetłoczenie 1

Poszukiwanie optymalnego kształtu tylnej ścianki koła. Parametr rp=1 zamocowanie osi nad środkiem szyny. FTOLN=0,35

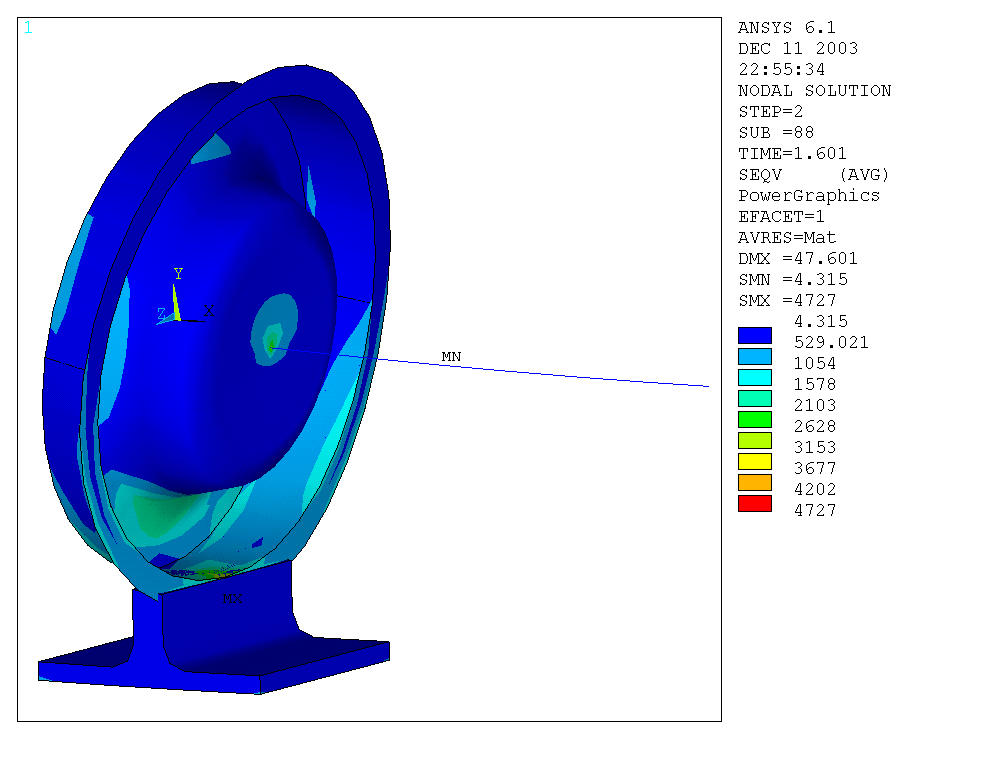

Przetłoczenie 2

rp=3 D1=400 [mm] g=3 [mm] alfa=5 time=1,601 FTOLN=0,35

Przetłoczenie 3

rp=0 (brak przetłoczenia) D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,4

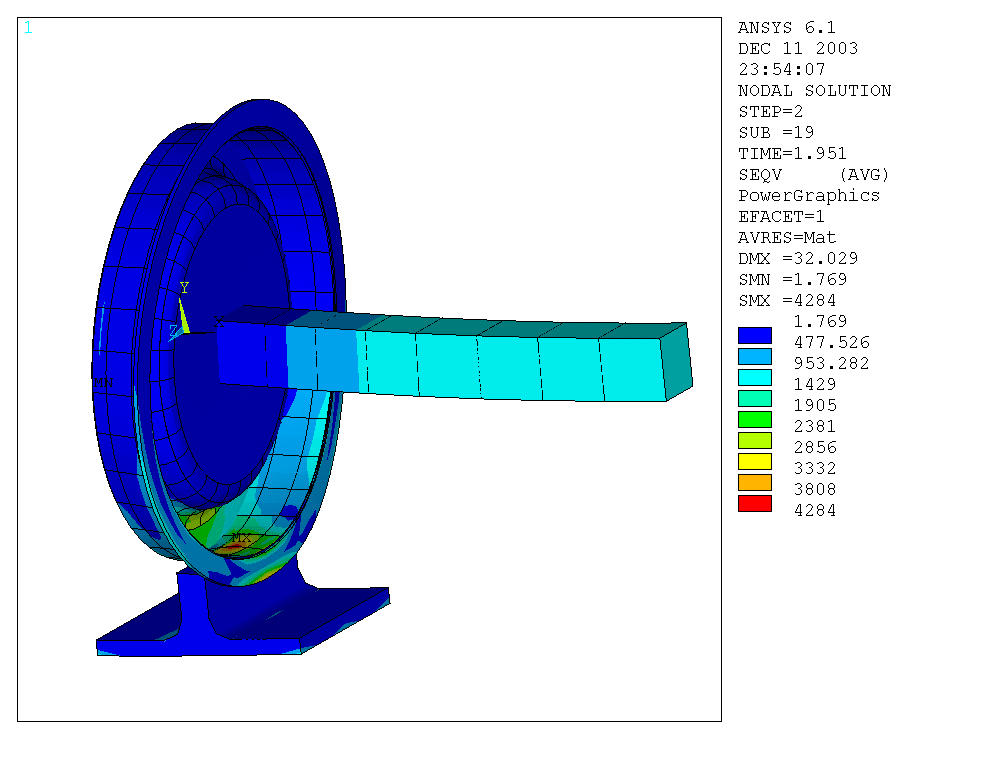

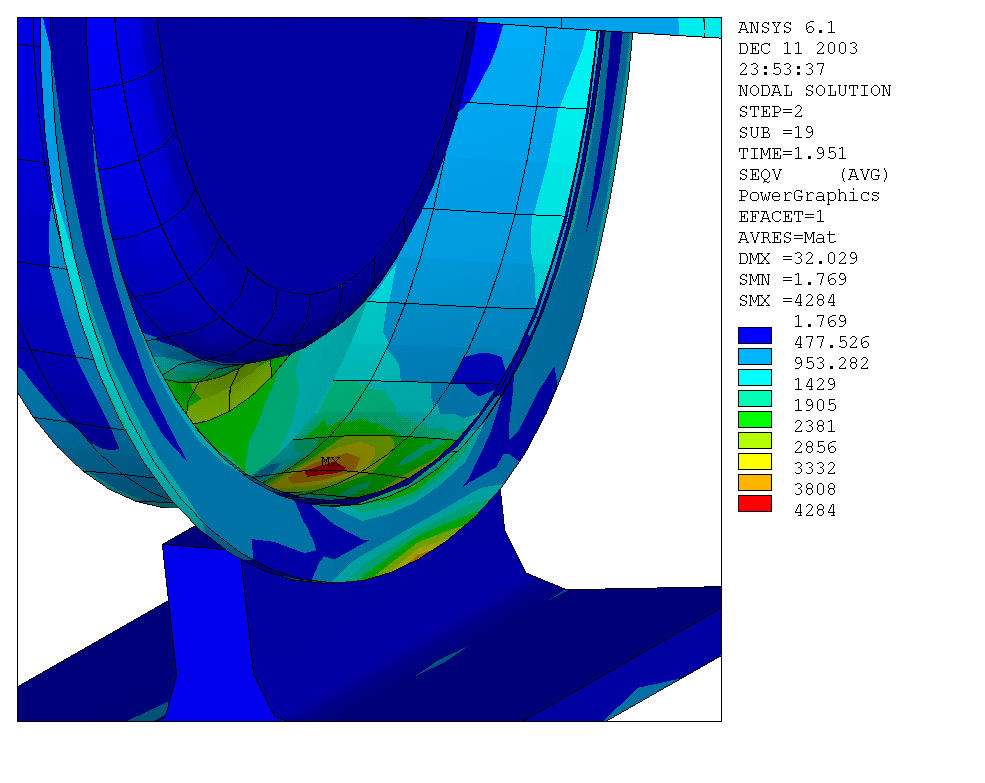

Przetłoczenie 4

rp=1,5 D1=400 [mm] g=3 [mm] alfa=5 time=1,951 FTOLN=0,35

Przetłoczenie 4

rp=1,5 D1=400 [mm] g=3 [mm] alfa=5 time=1,951 FTOLN=0,35

Przetłoczenie 5

rp=1,2 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

Przetłoczenie 5

rp=1,2 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

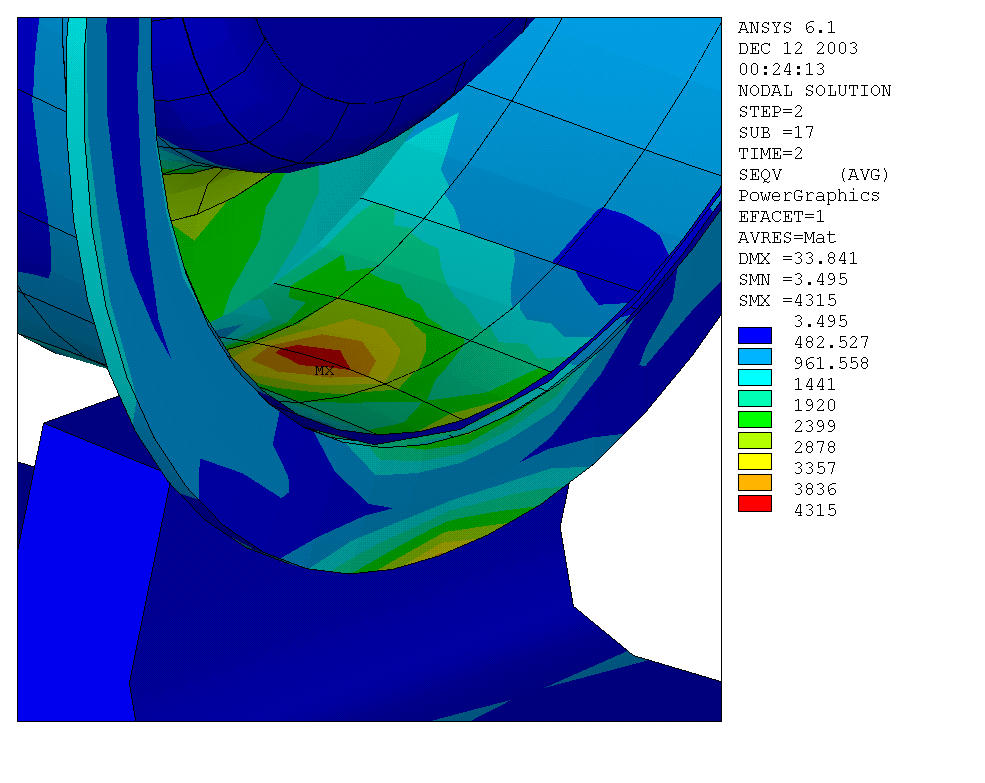

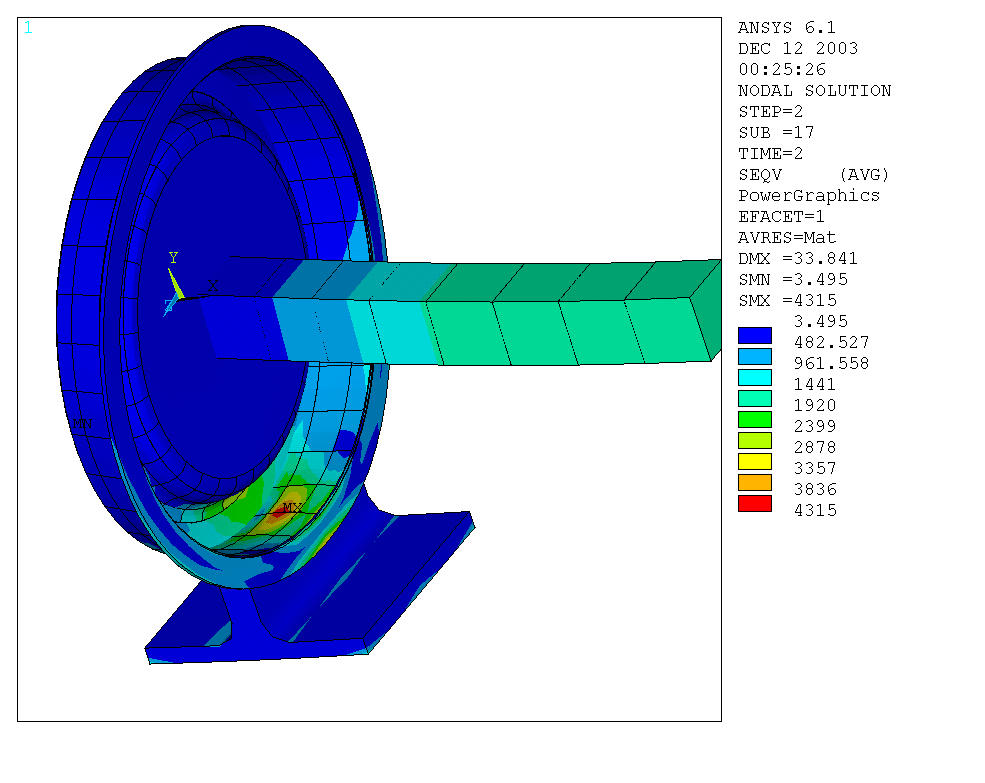

Przetłoczenie 6

rp=1,1 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

Przetłoczenie 6

rp=1,1 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

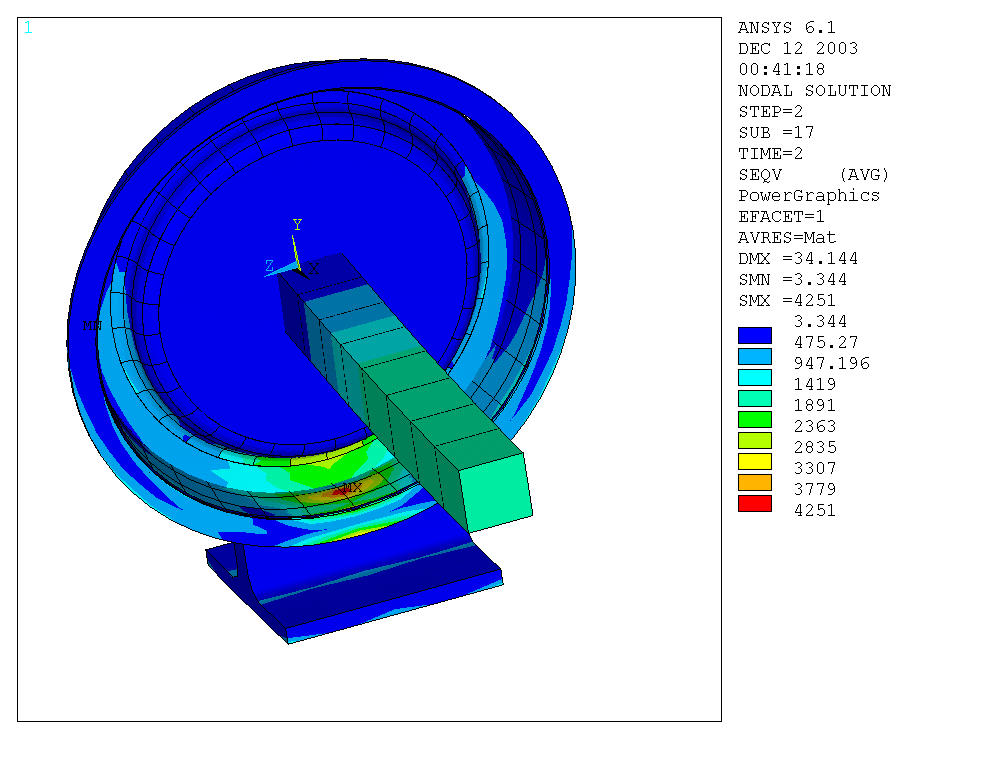

Przetłoczenie 7

rp=0,7 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

Przetłoczenie 7

rp=0,7 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

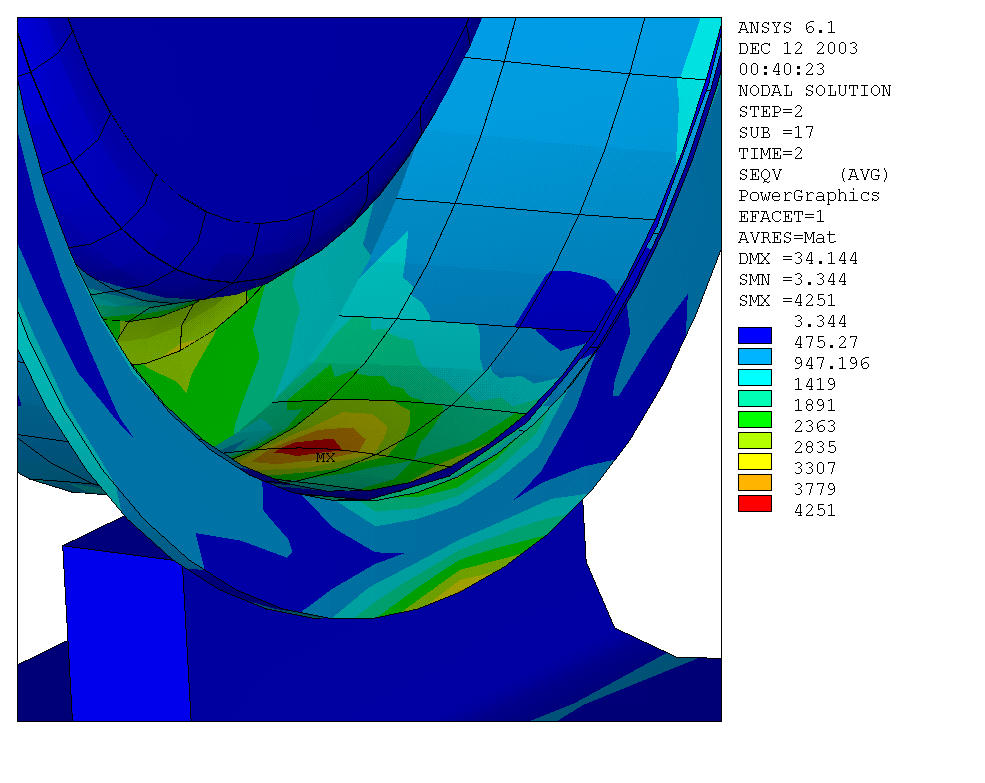

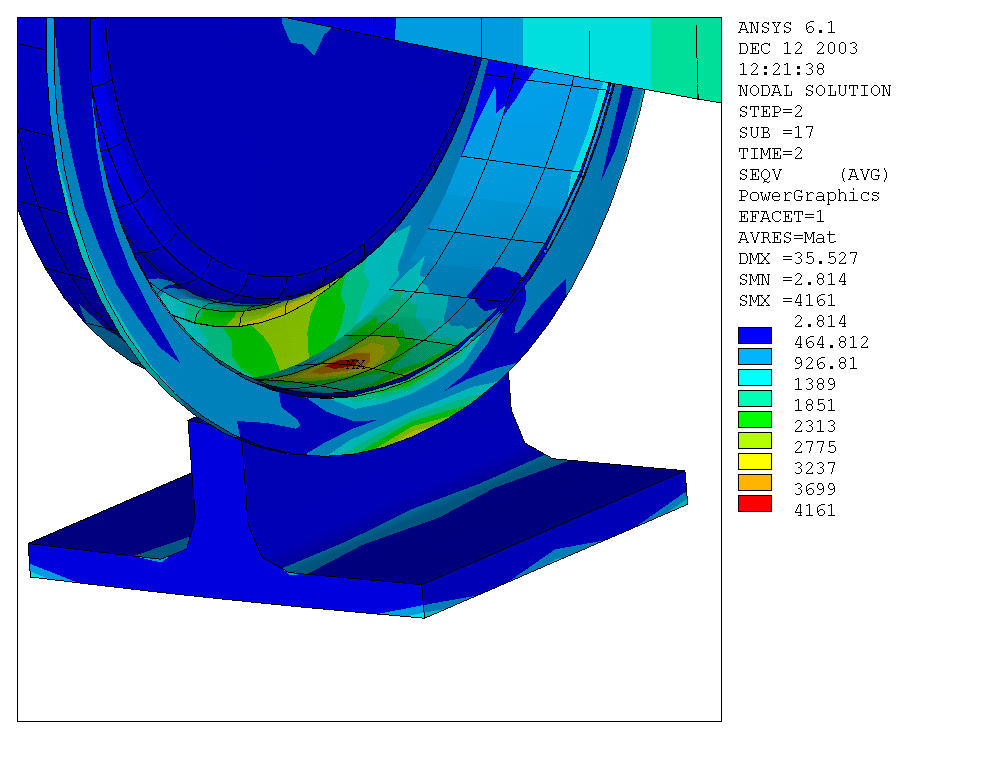

Przetłoczenie 8

rp=0,9 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

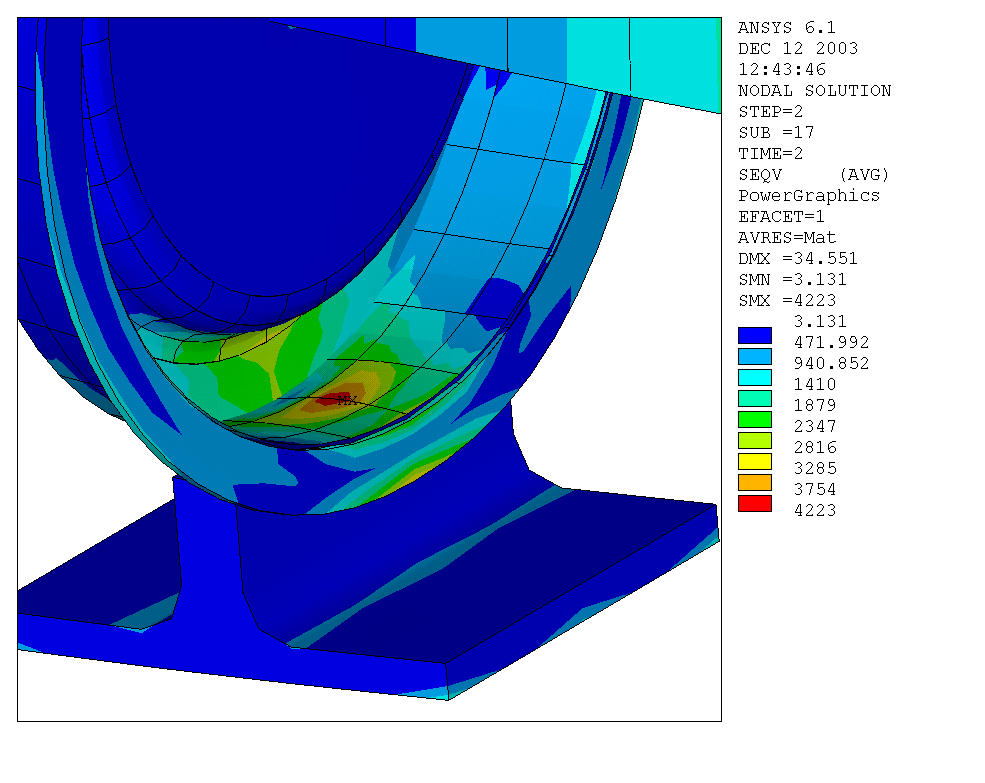

Przetłoczenie 8

rp=0,9 D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

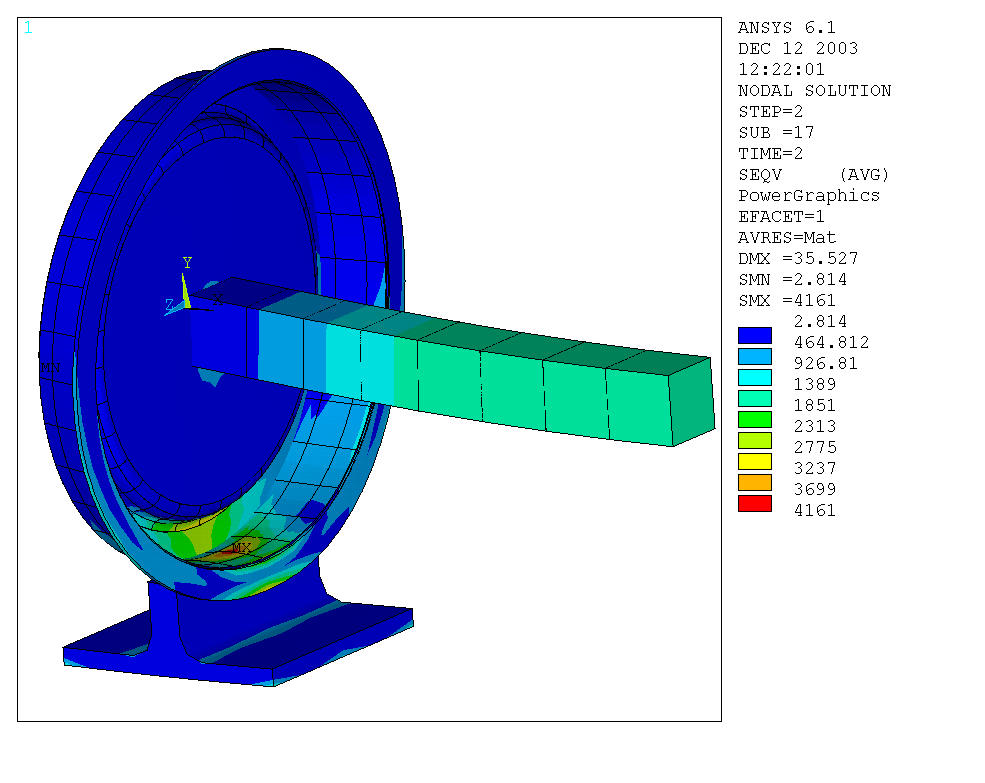

Przetłoczenie 9

rp=0,8 - optymalna wartość D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

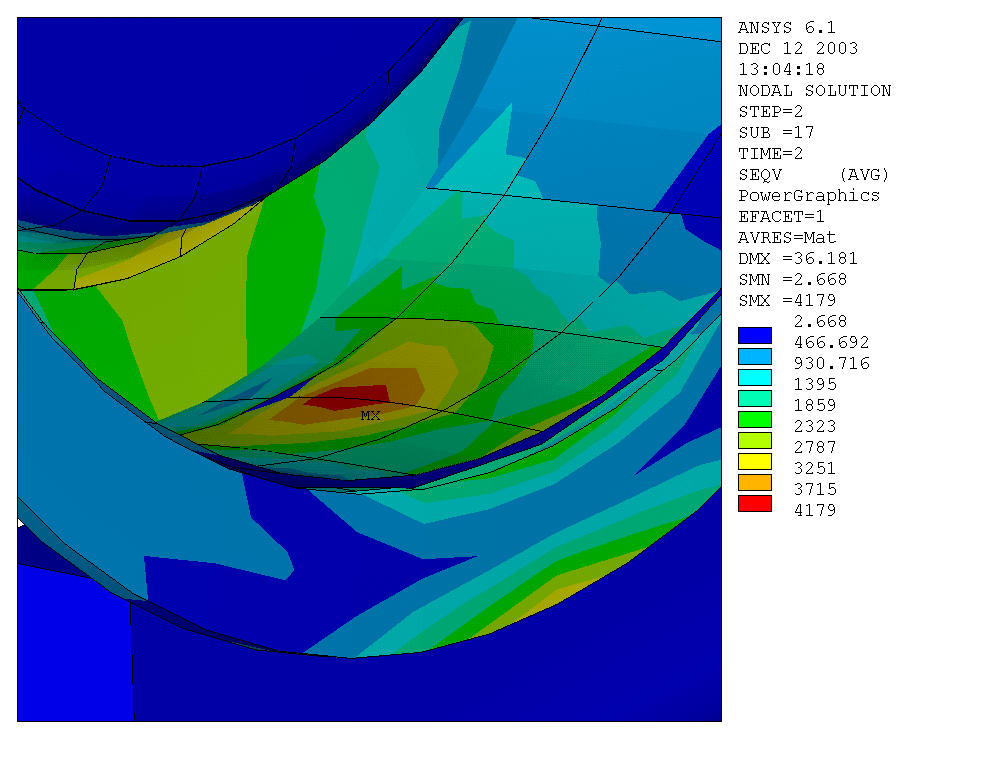

Przetłoczenie 9

rp=0,8 - optymalna wartość D1=400 [mm] g=3 [mm] alfa=5 FTOLN=0,35

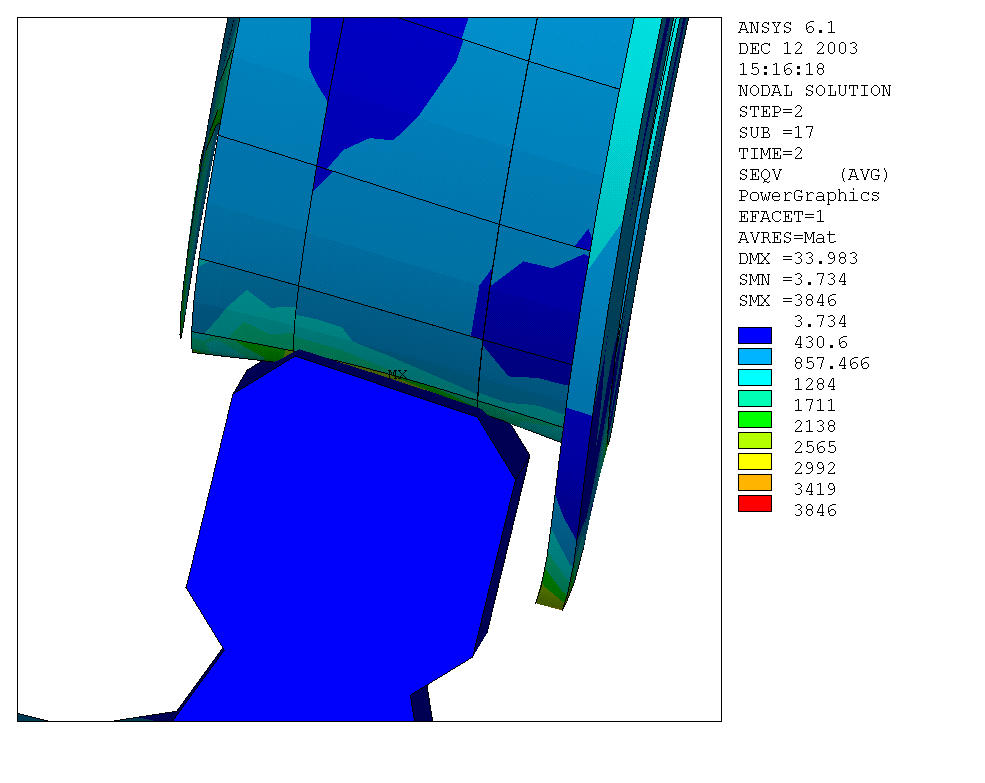

Kolejny etap - zaokrąglenie szyny 1

Zgrubny podział (prostopadłościnay) FTOLN=0,35

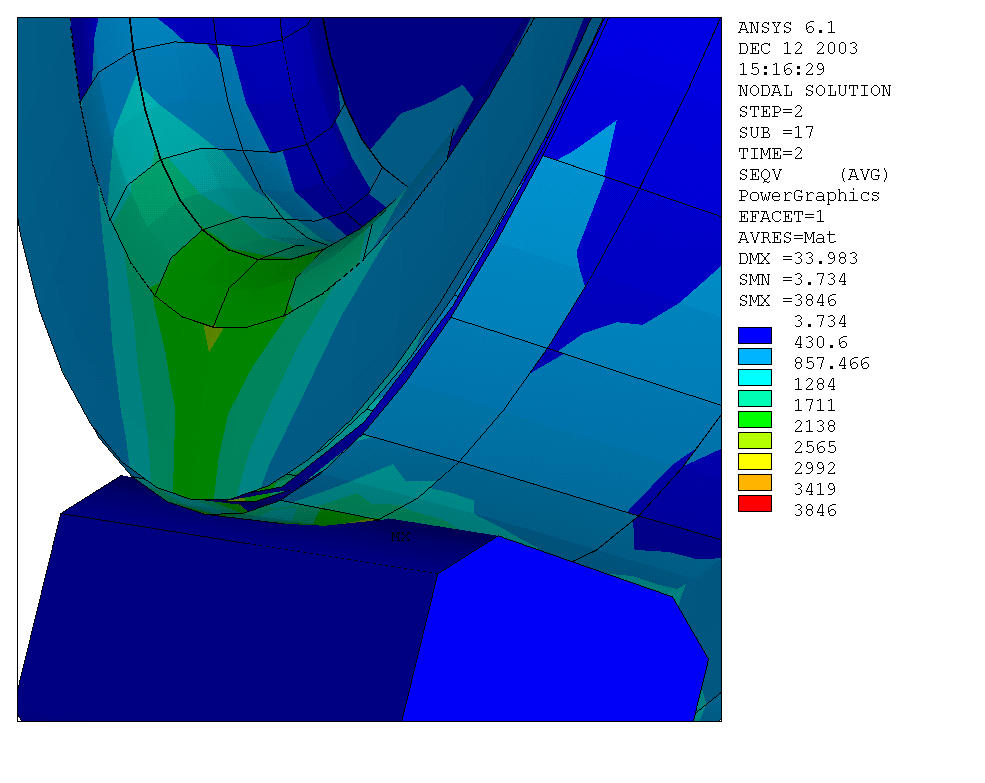

Kolejny etap - zaokrąglenie szyny 1

Zgrubny podział (prostopadłościnay) FTOLN=0,35

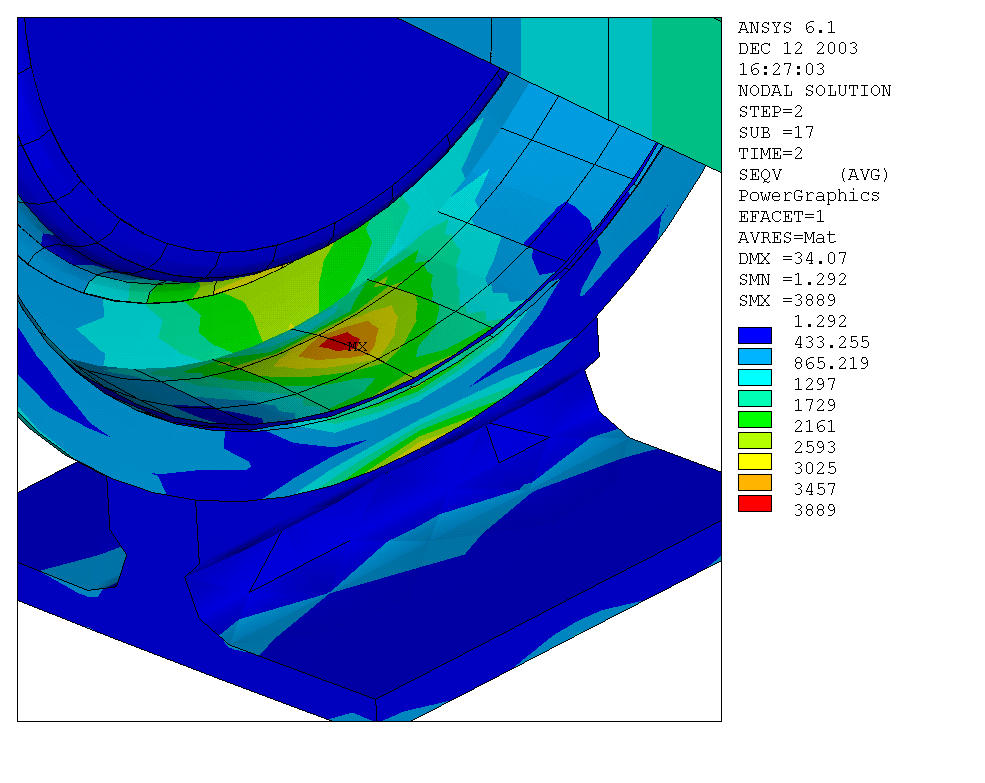

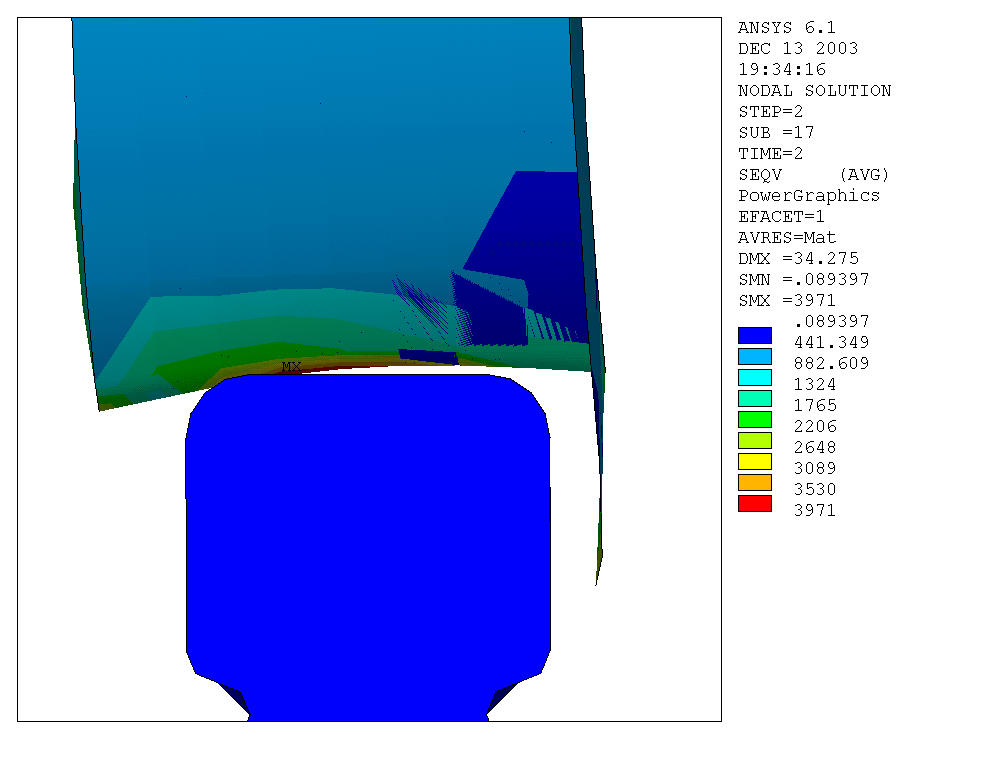

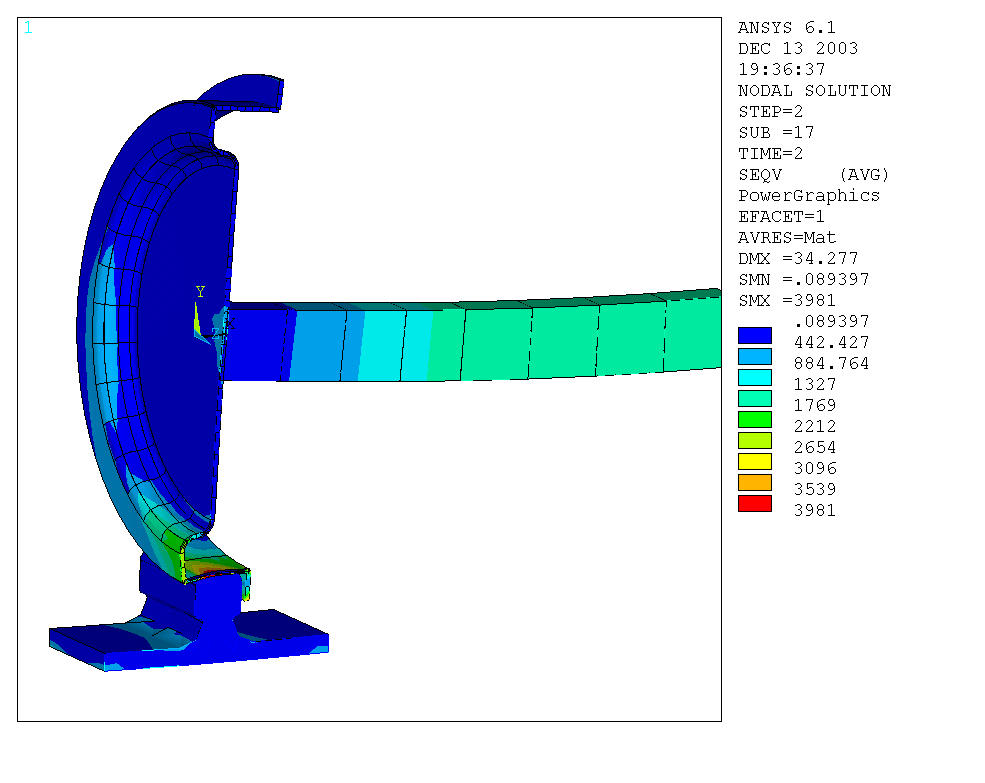

Zaokrąglenie szyny 2

Zgrubny podział (piramidki) FTOLN=0,35

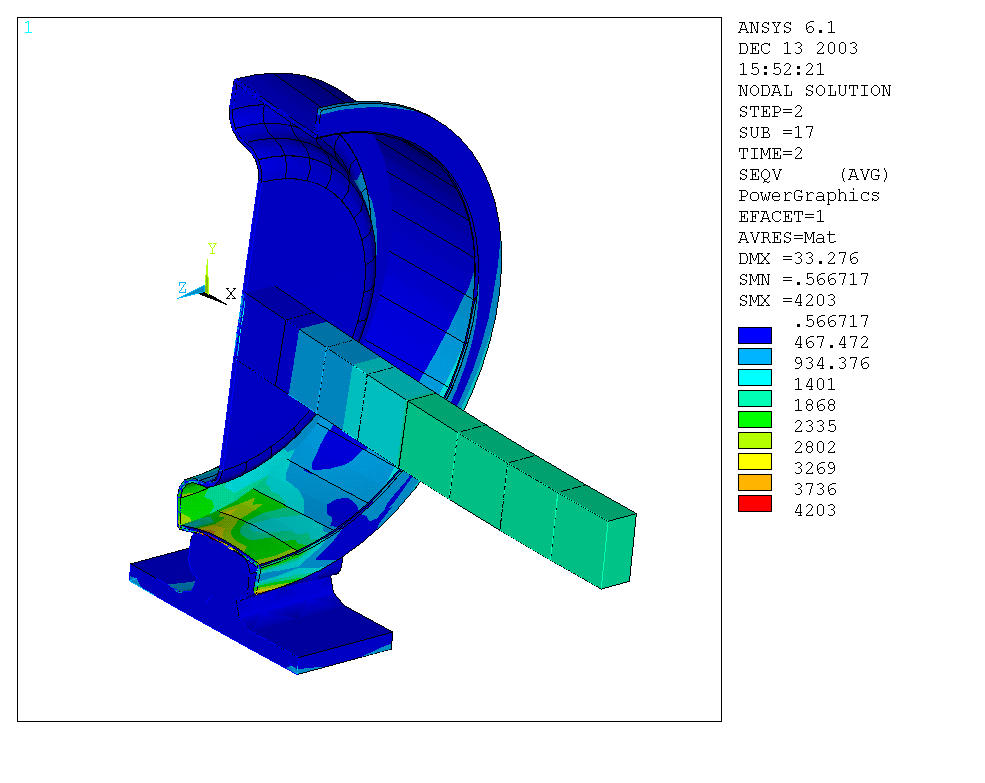

Zaokrąglenie szyny 2

Zgrubny podział (piramidki) FTOLN=0,35

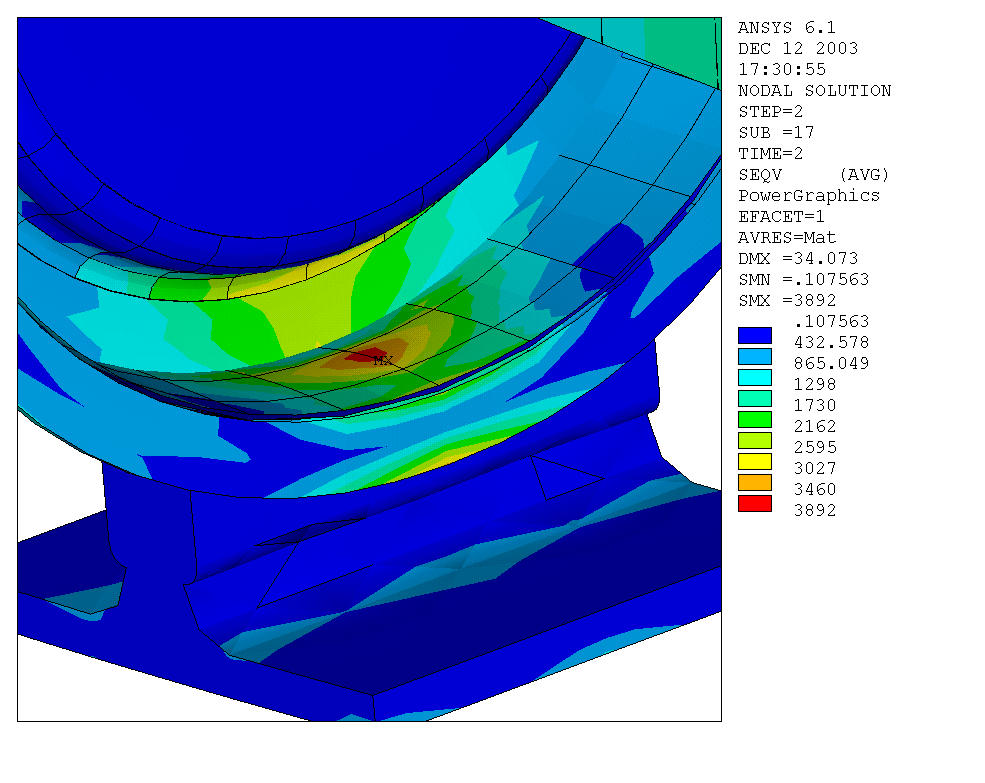

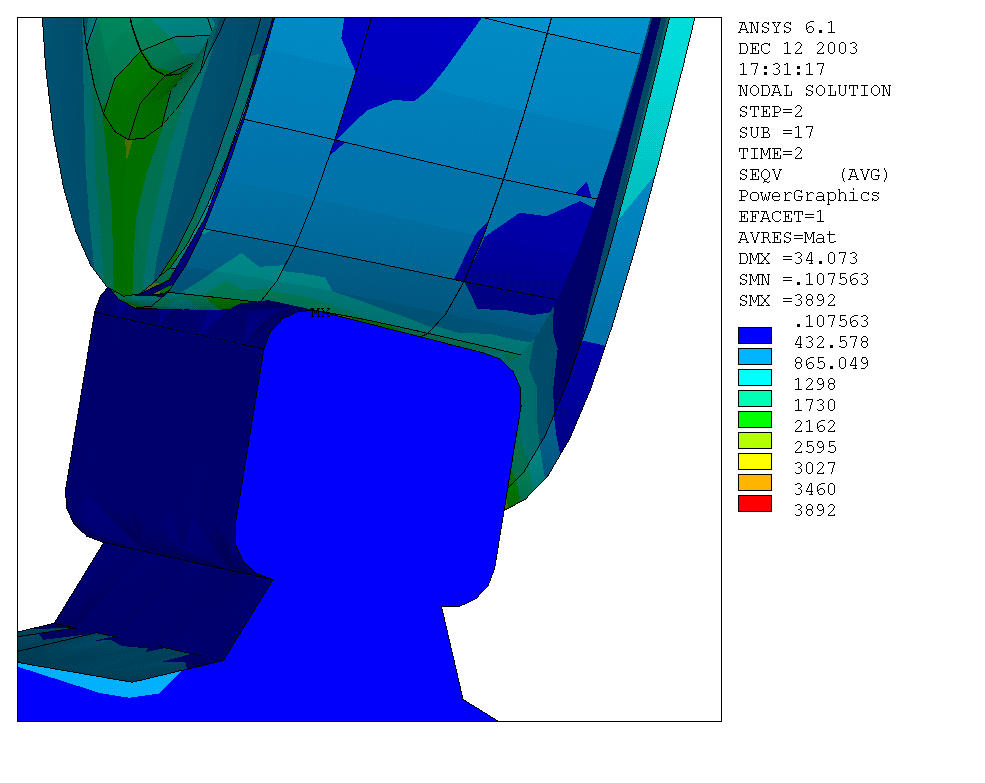

Zaokrąglenie szyny 3

Dokładny podział (piramidki) FTOLN=0,35

Zaokrąglenie szyny 3

Dokładny podział (piramidki) FTOLN=0,35

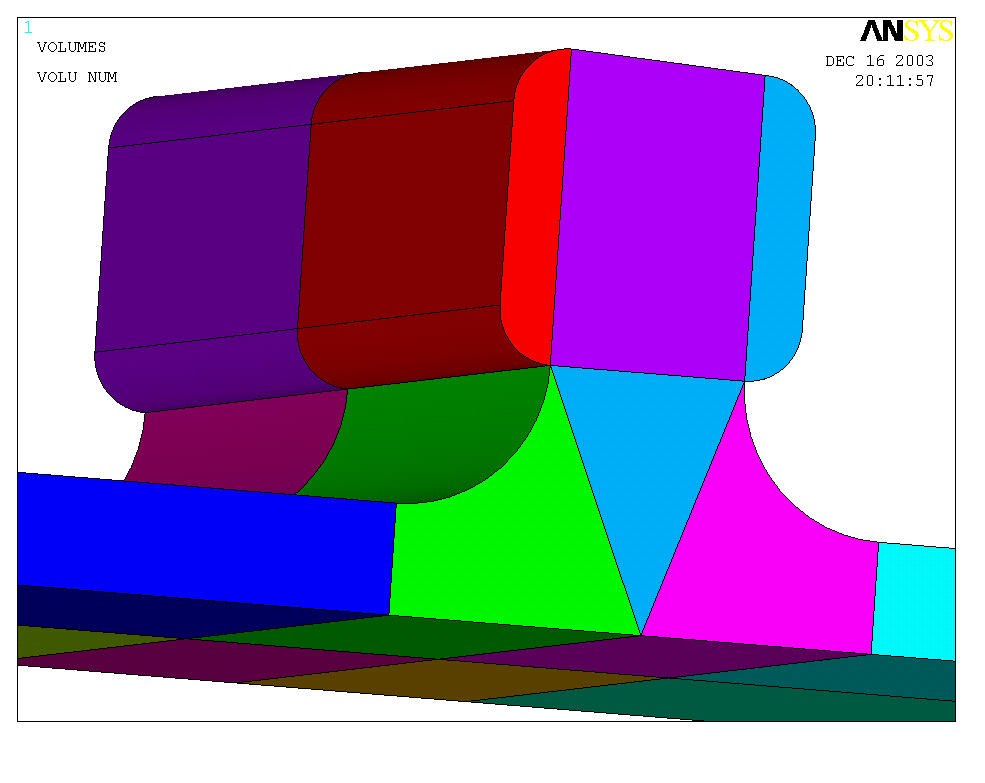

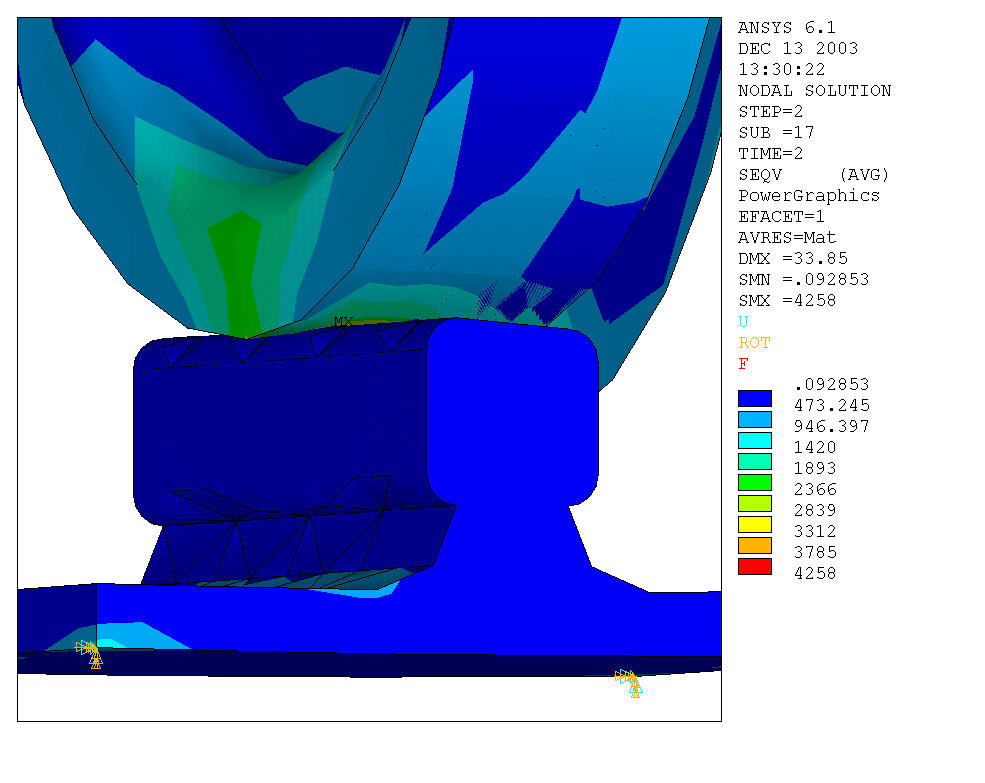

Model szyny

Dokładny model - trudności z podziałem na elementy skończone.

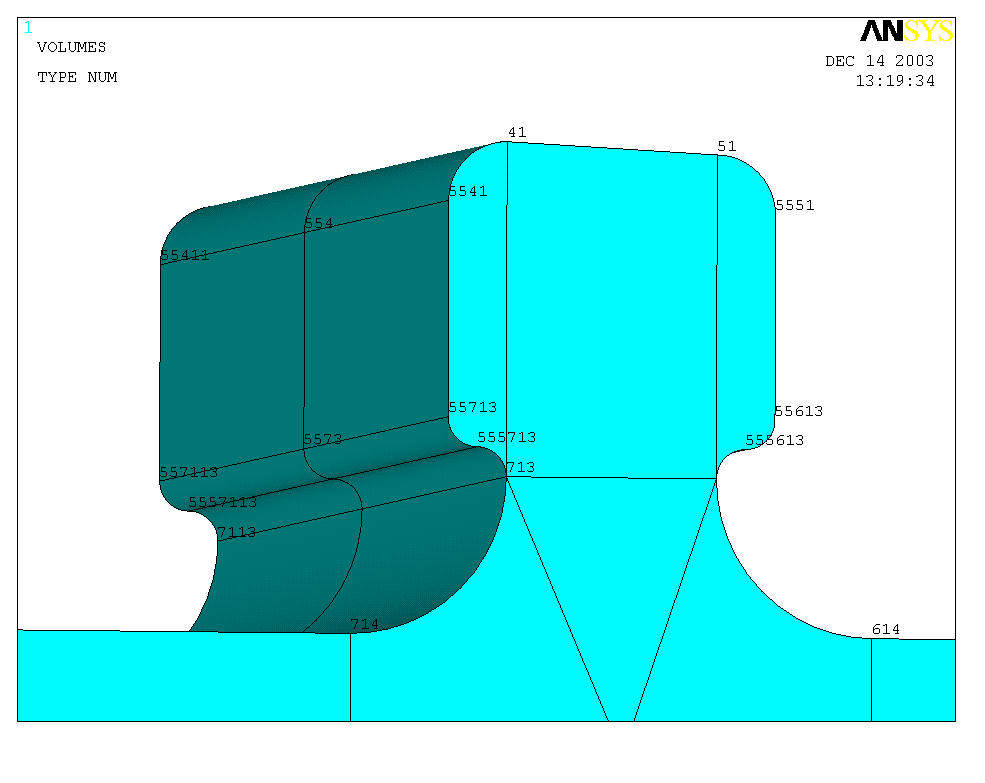

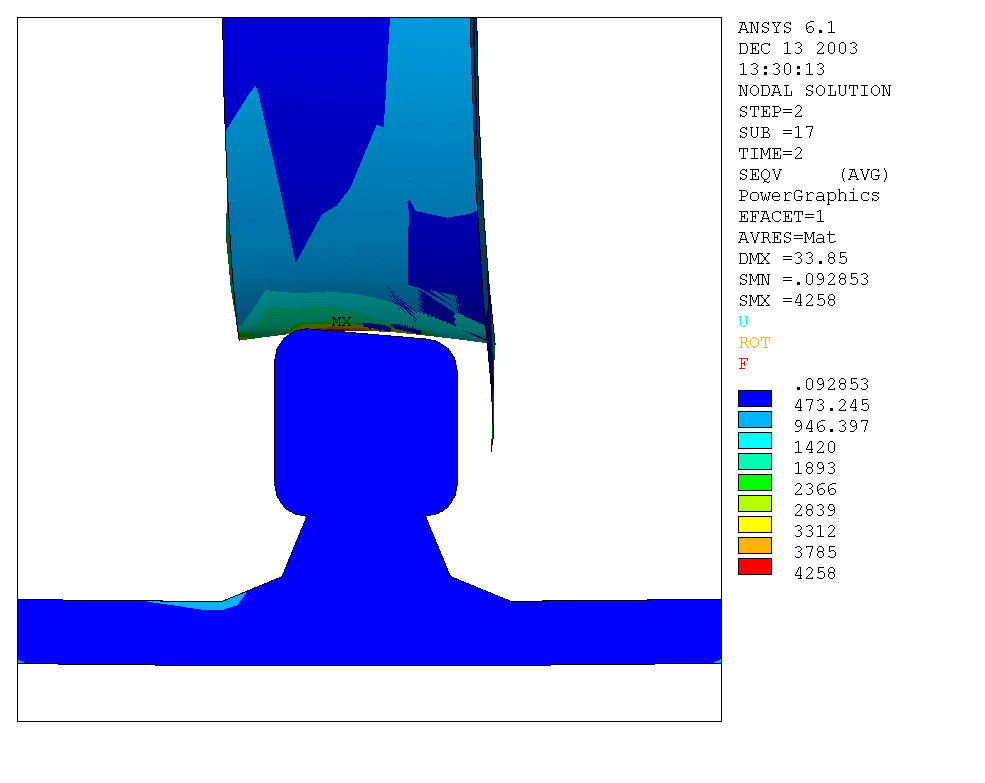

Model szyny

Uproszczony model - wystarczający ze względu na modelowanie koła.

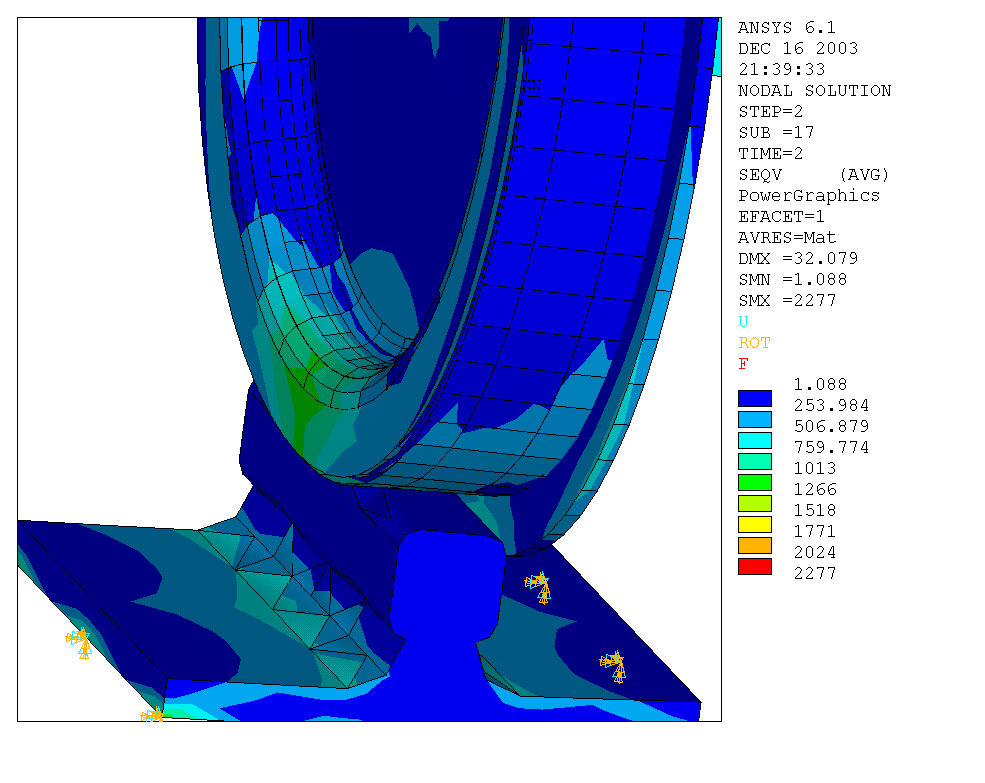

Zaokrąglenie szyny 4

Dokładny podział (piramidki) zmiana tolerancji kontaktu FTOLN=0,2

Zaokrąglenie szyny 4

Dokładny podział (piramidki) zmiana tolerancji kontaktu FTOLN=0,2

Zaokrąglenie szyny 4

Dokładny podział (piramidki) zmiana tolerancji kontaktu FTOLN=0,2

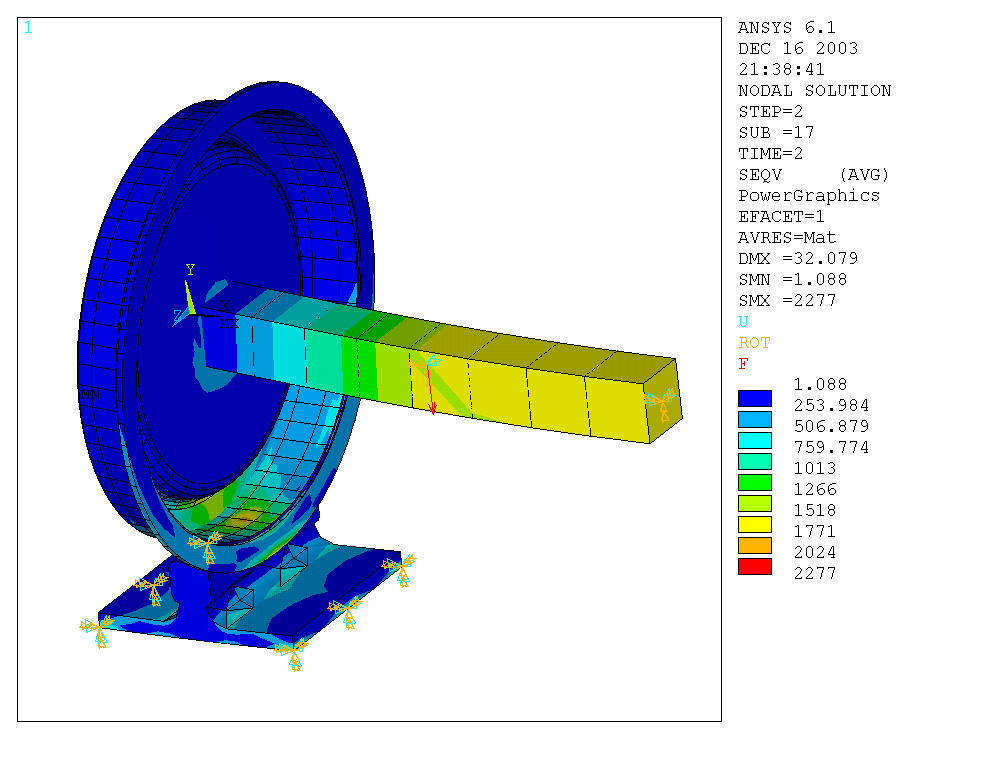

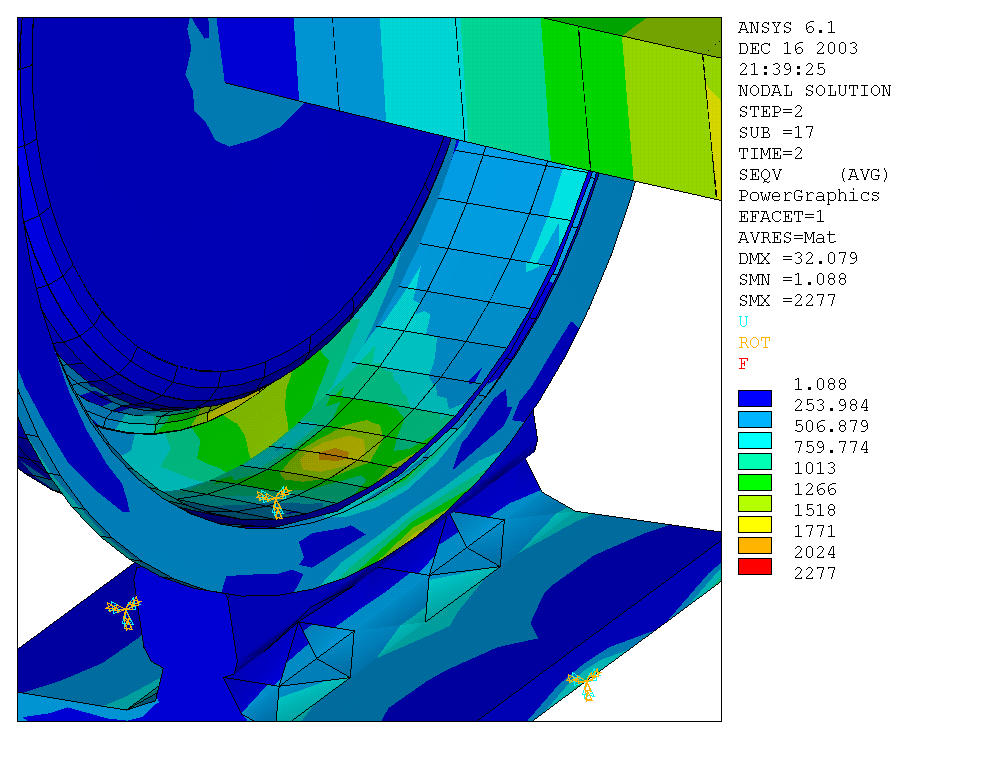

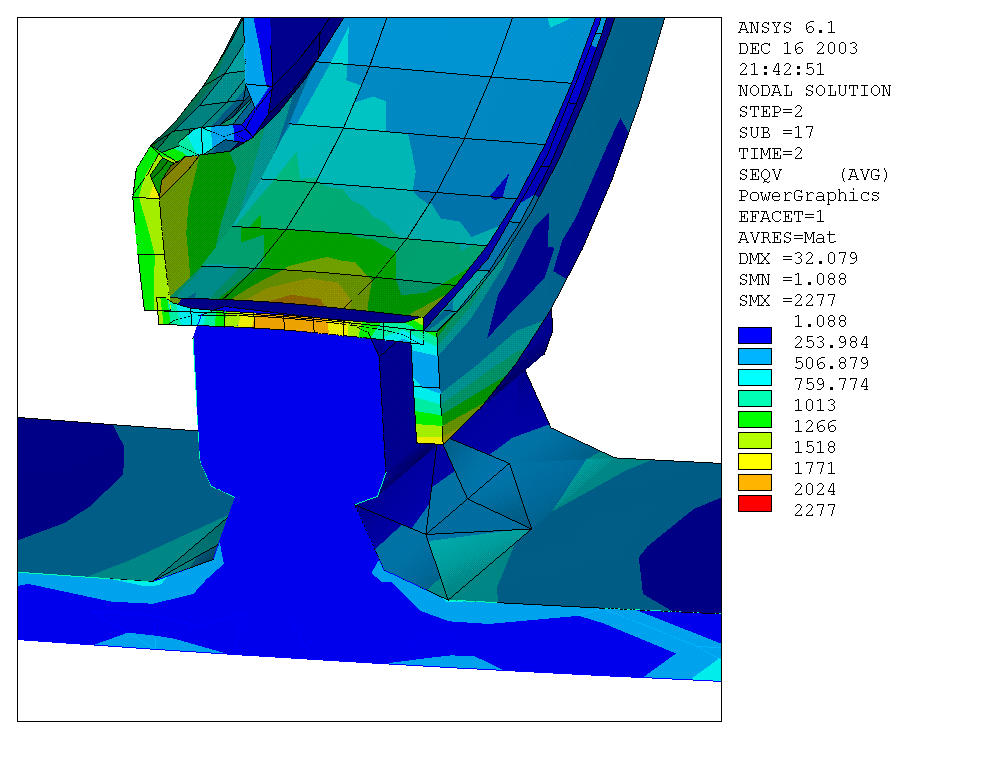

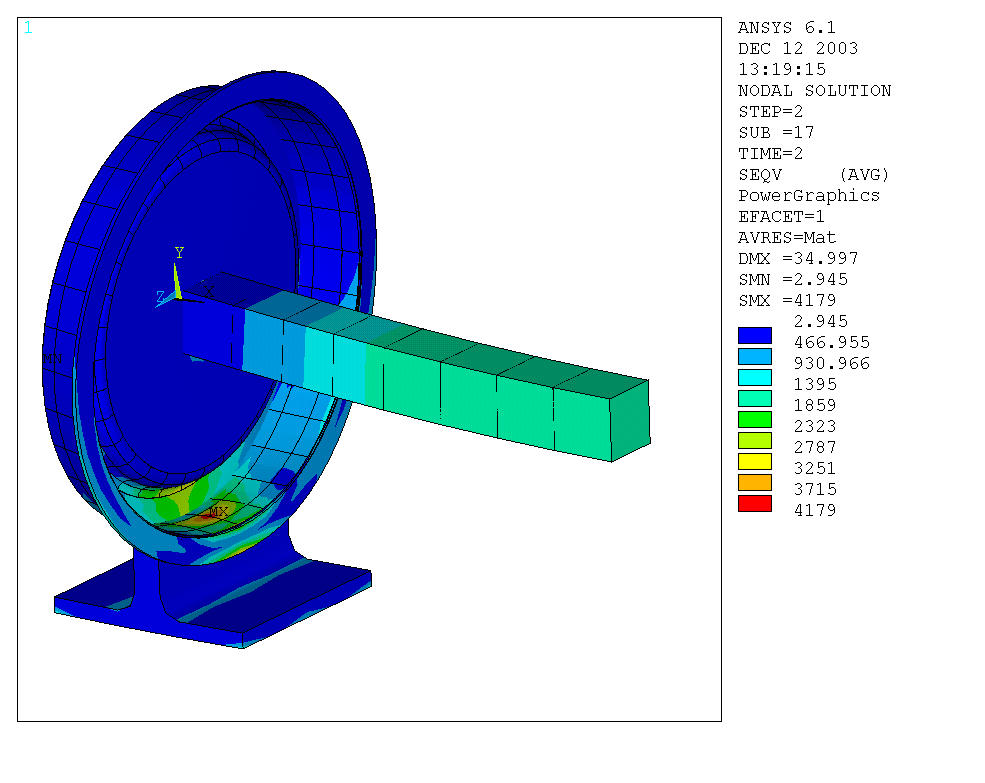

Ostateczna wersja

g=6 [mm] D1=400 [mm] alfa=3 FTOLN=0,2

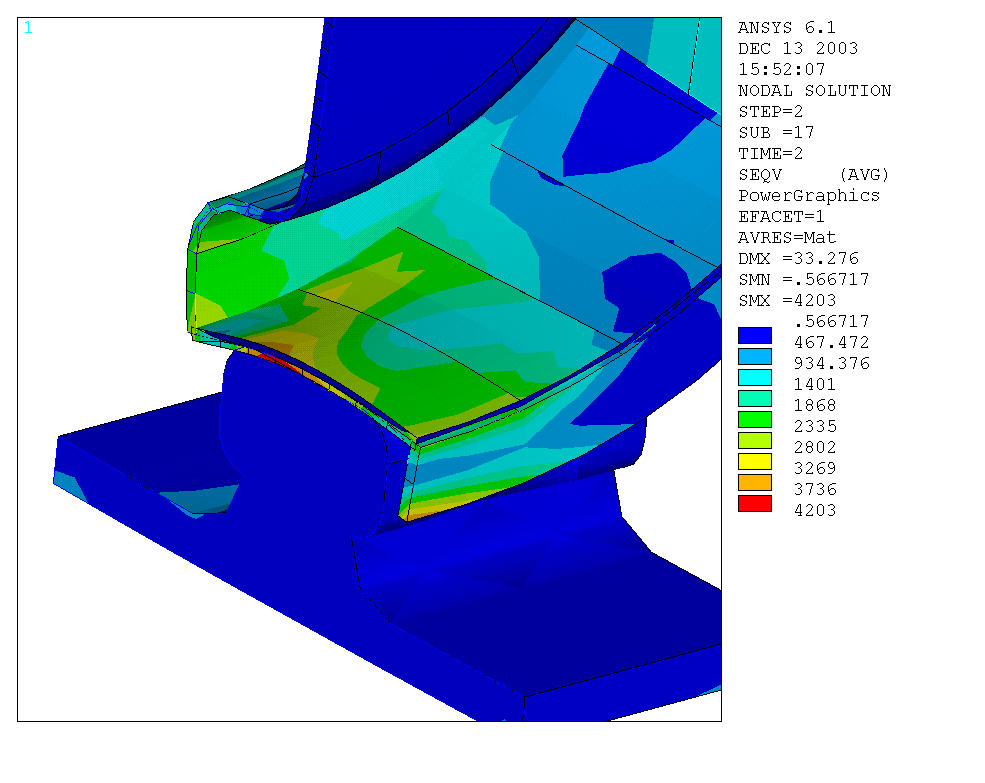

Ostateczna wersja

g=6 [mm] D1=400 [mm] alfa=3 FTOLN=0,2

Ostateczna wersja

g=6 [mm] D1=400 [mm] alfa=3 FTOLN=0,2

Ostateczna wersja

g=6 [mm] D1=400 [mm] alfa=3 FTOLN=0,2

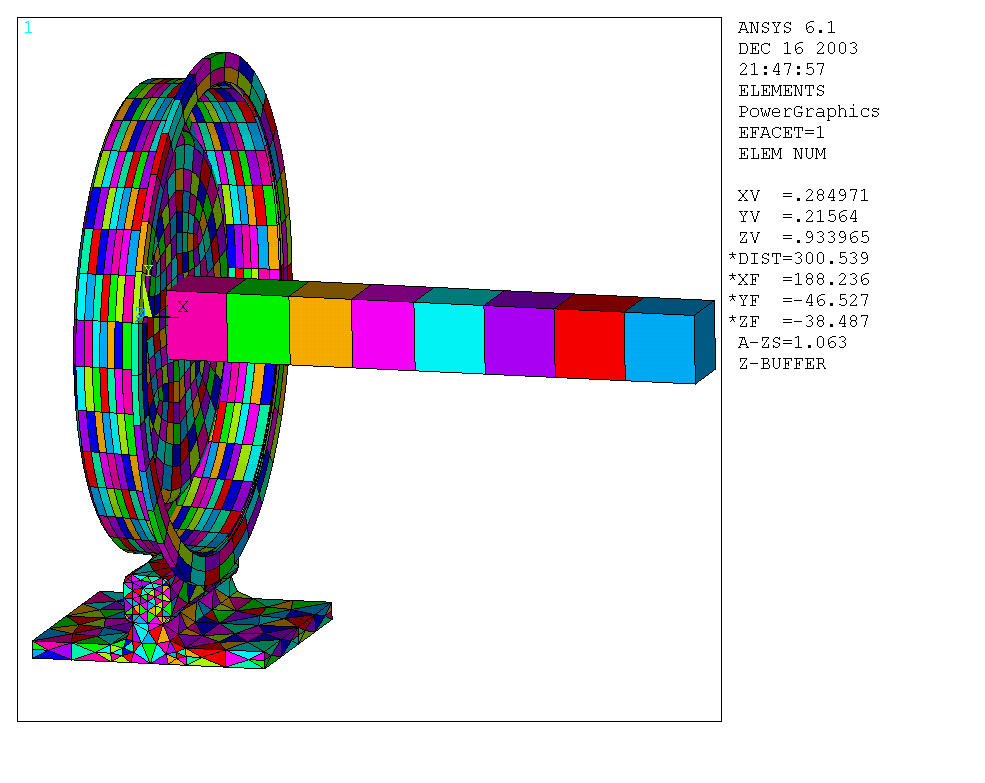

Ostateczna wersja

Podział na elementy skończone.

Eksperyment 1

Powiększenie szerokości koła do 5/3 szerokości standartowej.

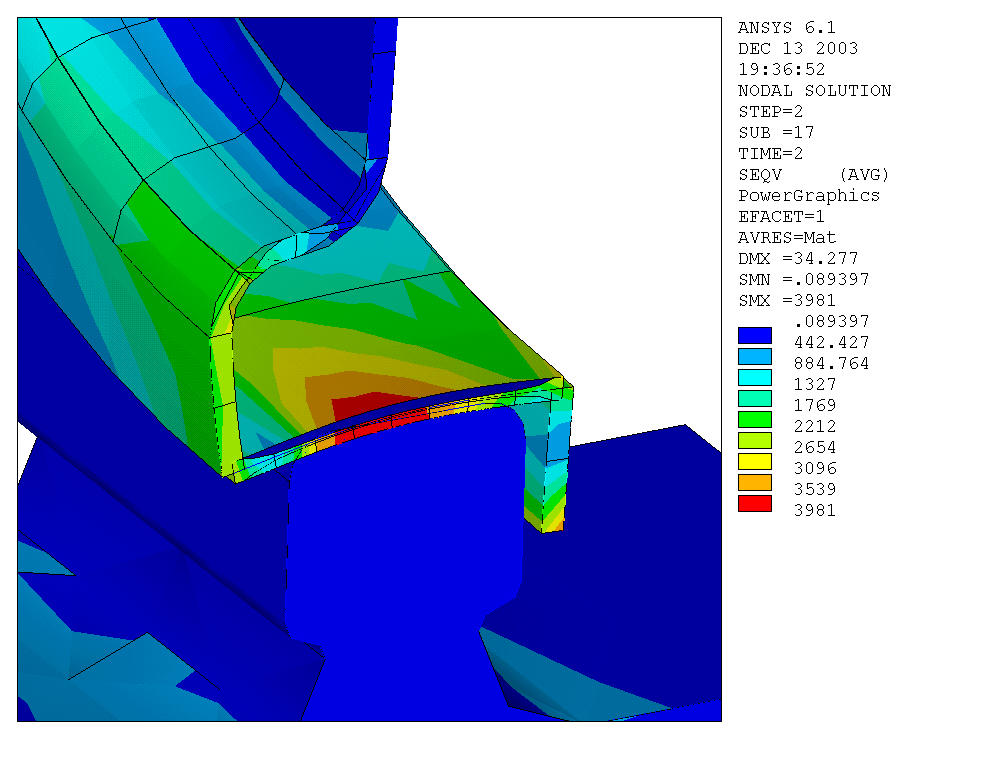

Eksperyment 1

Powiększenie szerokości koła do 5/3 szerokości standartowej.

Eksperyment 1

Powiększenie szerokości koła do 5/3 szerokości standartowej.

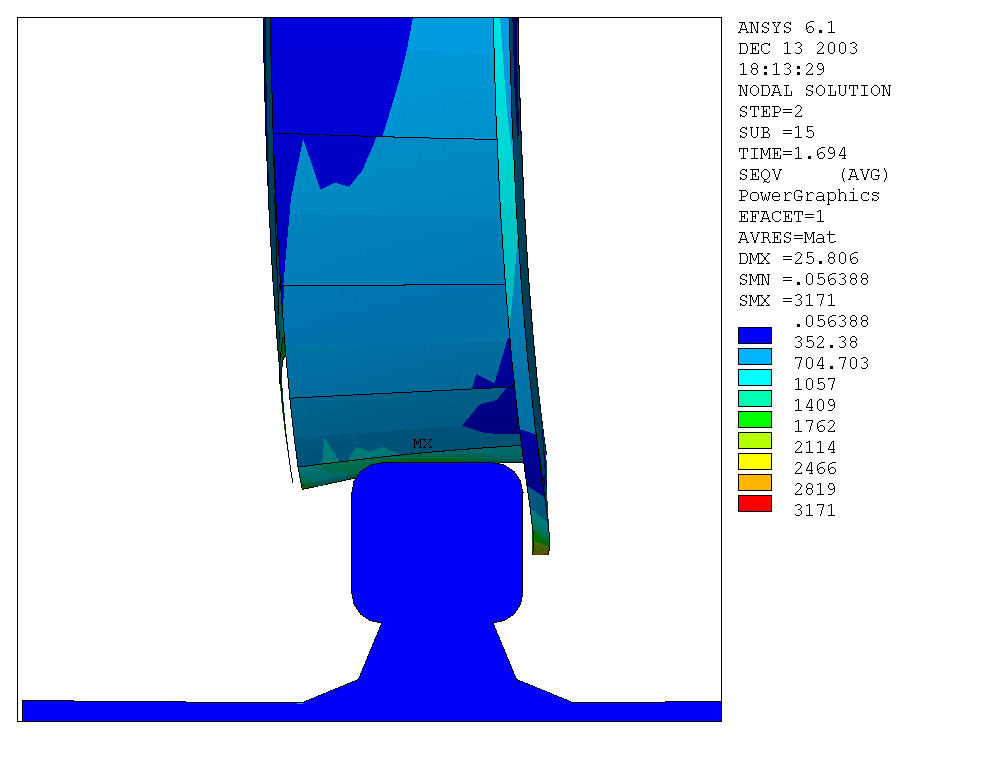

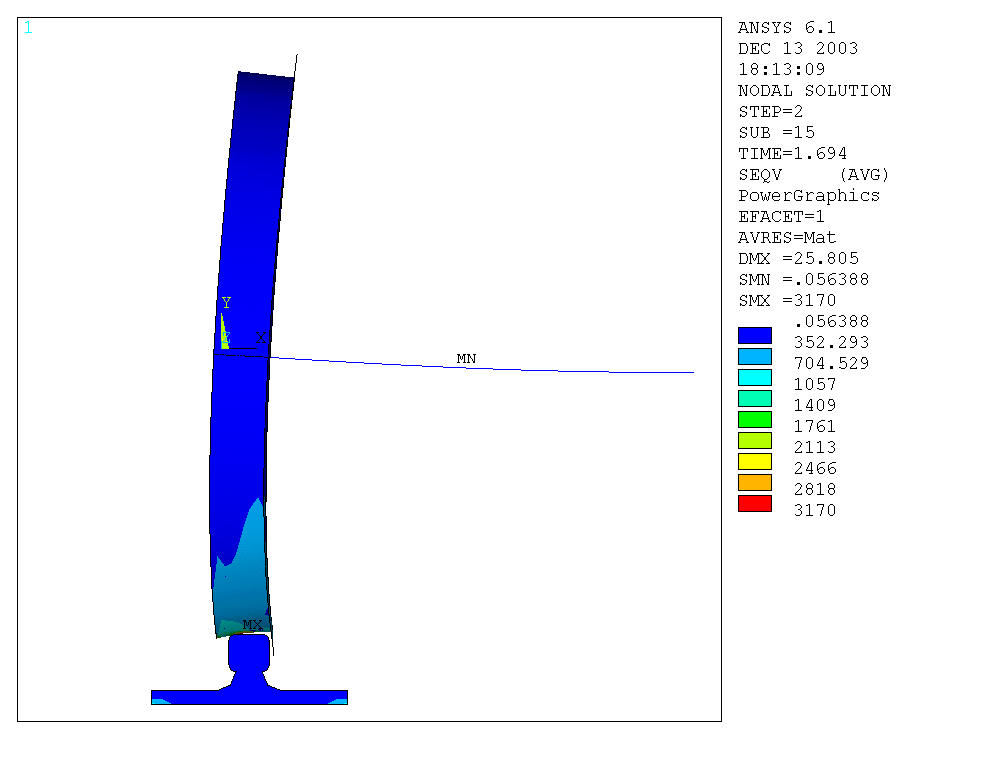

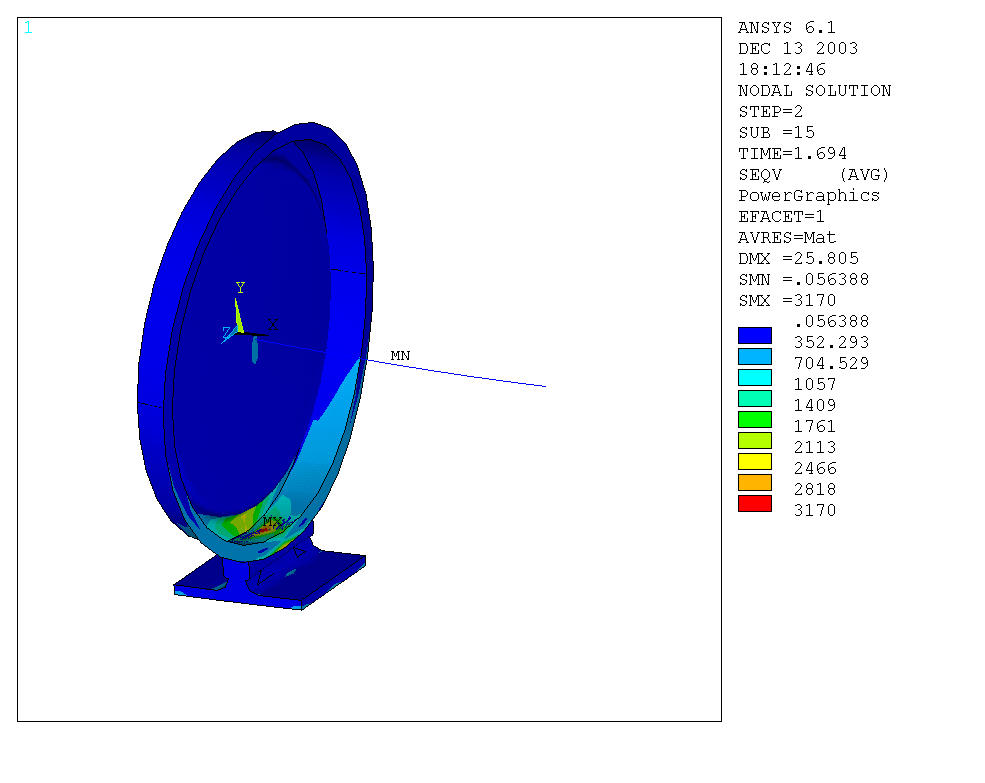

Eksperyment 2

Powiększenie średnicy koła D1 o 50% średnicy standartowej.Grubość blachy g=5 [mm]. Utrata stabilności time=1,69.

Eksperyment 2

Powiększenie średnicy koła D1 o 50% średnicy standartowej.Grubość blachy g=5 [mm]. Utrata stabilności time=1,69.

Eksperyment 2

Powiększenie średnicy koła D1 o 50% średnicy standartowej.Grubość blachy g=5 [mm]. Utrata stabilności time=1,69.

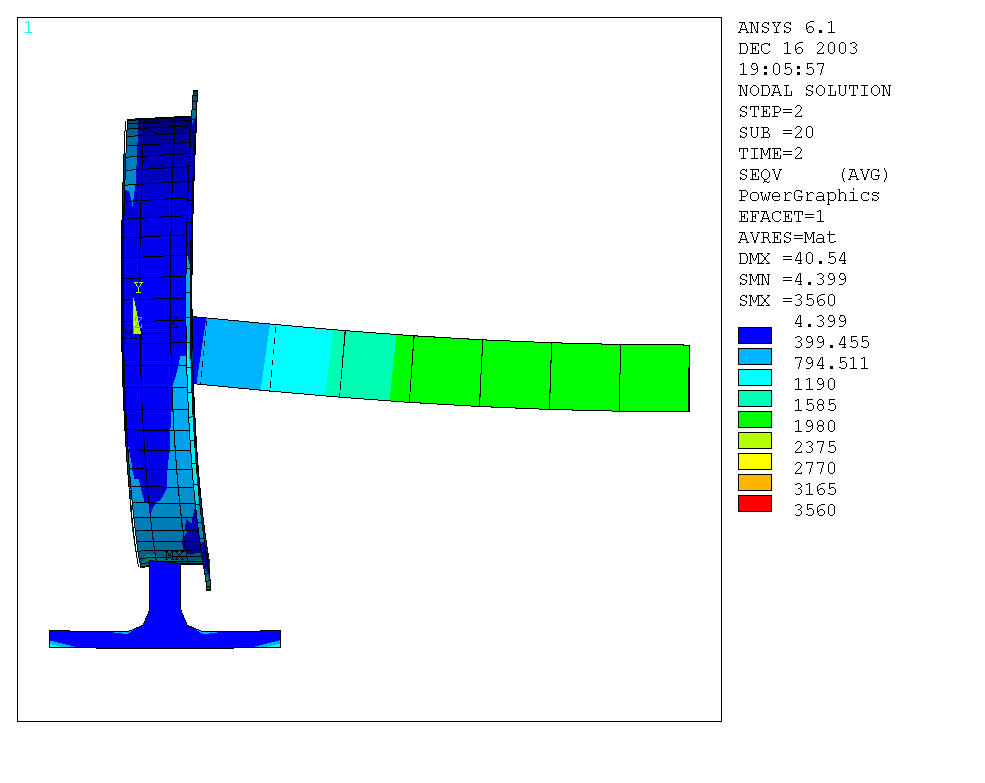

Eksperyment 3

Płaska szyna. Zsuwanie się koła z szyny, mniejsze naprężenia. Zobacz Film 2.

Eksperyment 3

Płaska szyna. Zsuwanie się koła z szyny, mniejsze naprężenia. Zobacz Film 2.

Eksperyment 3

Płaska szyna. Zsuwanie się koła z szyny, mniejsze naprężenia. Zobacz Film 2.
