Model Obliczeniowy

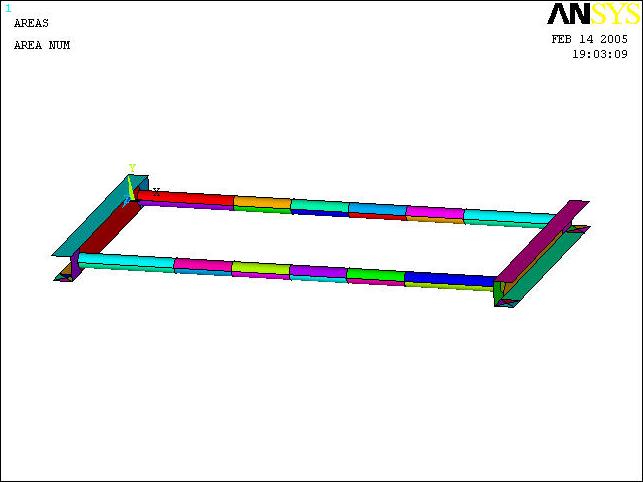

Model powłokowy

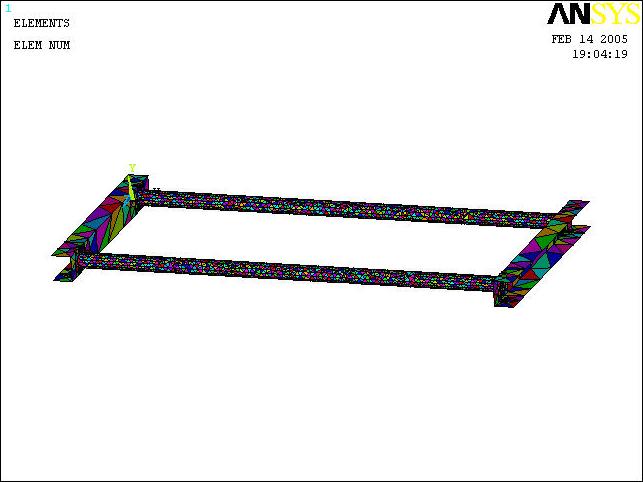

Podział na elementy skończone

Podparcie i obciążenie

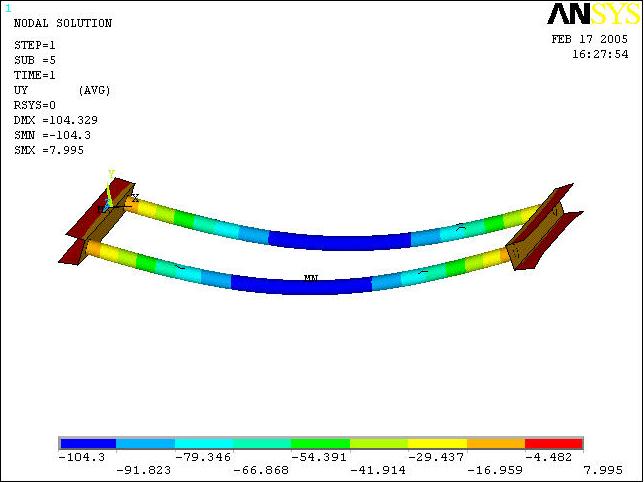

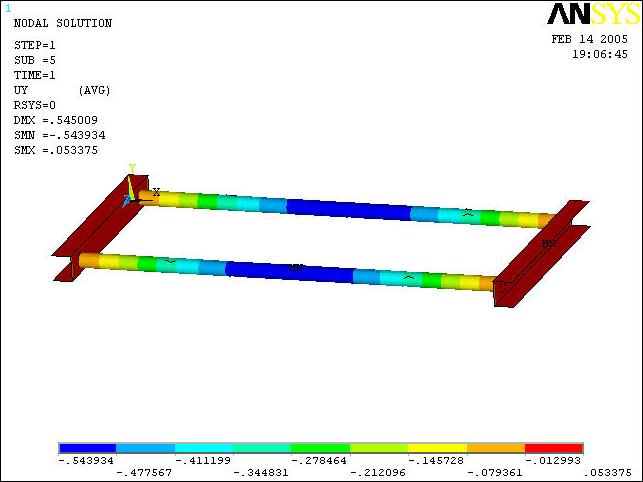

Przemieszczenia

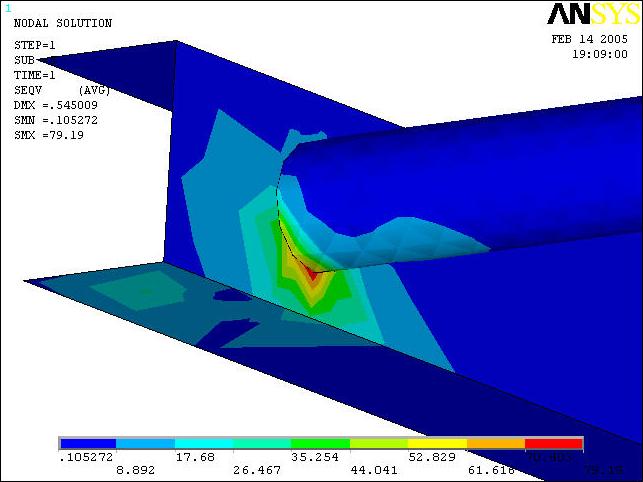

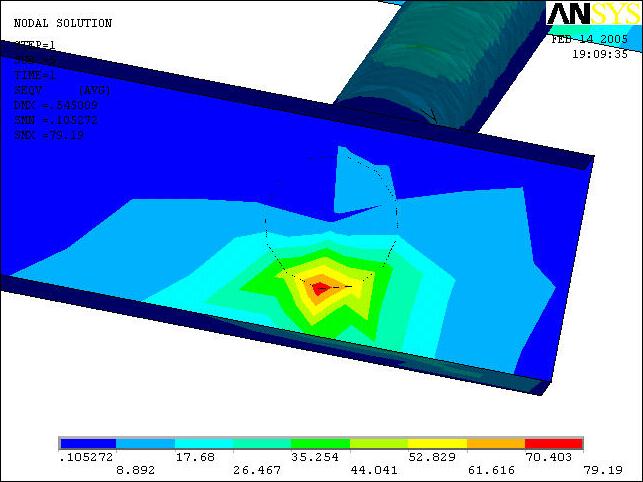

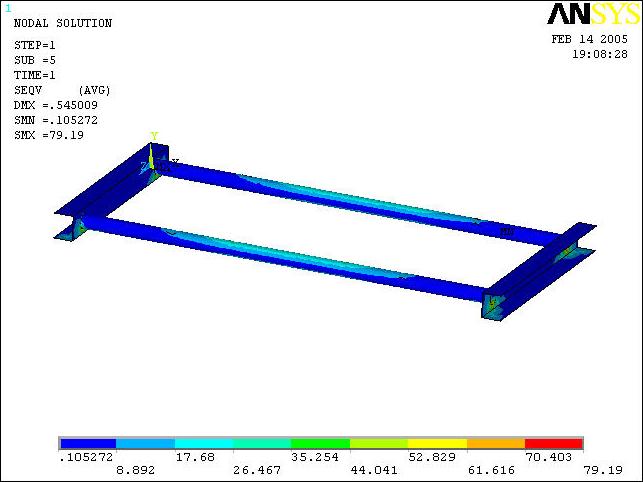

Naprężenia zredukowane wg hipotezy Hubera

Zakres nieliniowy

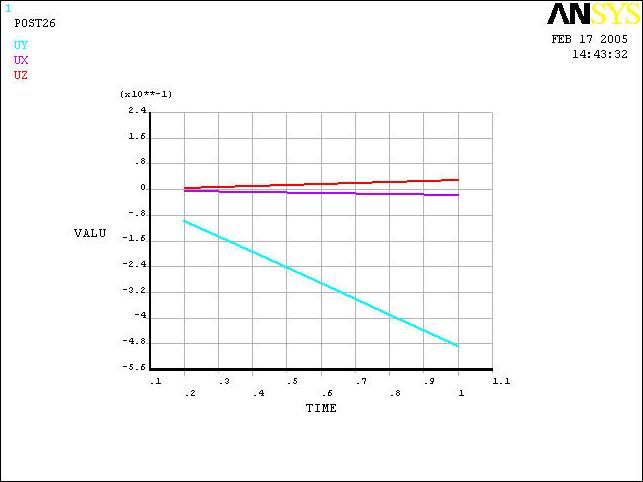

Dla zadanej wartości siły F=500 N odkształcenia mają charakter liniowy we

wszystkich kierunkach (X Y i Z)

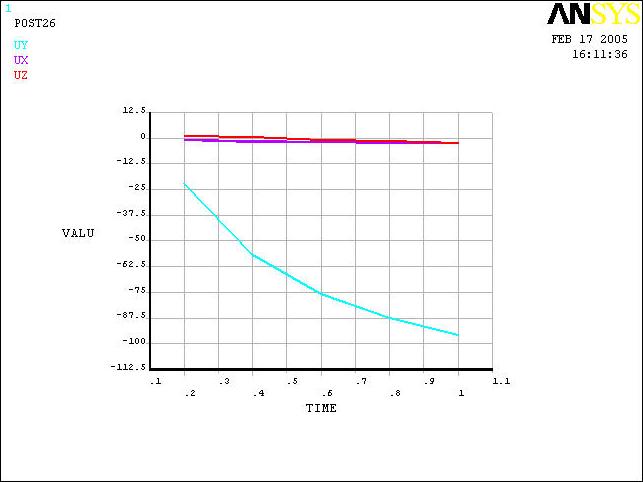

Dopiero po znacznym zwiększeniu obciążenia wykres przemieszczeń w kierunku Y

ulega załamaniu

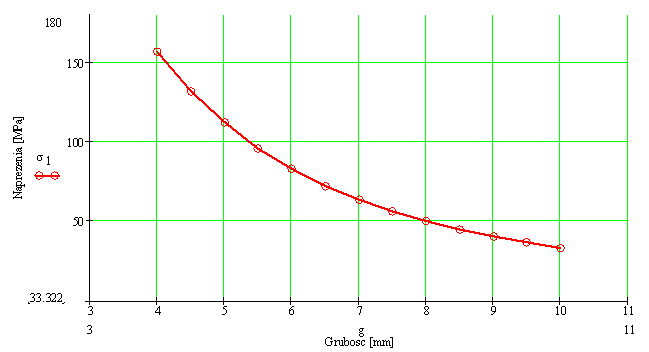

Zależność naprężeń w spoinie od grubości ścianki rury
