Modernizacja 1
Ta koncepcja modernizacji opierala sie na zwiekszeniu sztywnosci pretów, na których podparta byla suszarka, poprzez zmiane srednicy tych pretów z 3 na 5 milimetrów. Mialo to wplynac na zwiekszenie geometrycznego momentu bezwladnosci oraz bezposrednio zwiazanego z nim wspólczynnika wytrzymalosci przekroju na zginanie. Przy braku sil, dzialajacych na konstrukcje w kierunku osi Z, jedynie zginanie pretów bylo jedynym czynnikiem powodujacym odksztalcenia, które byly najbardziej grozne.

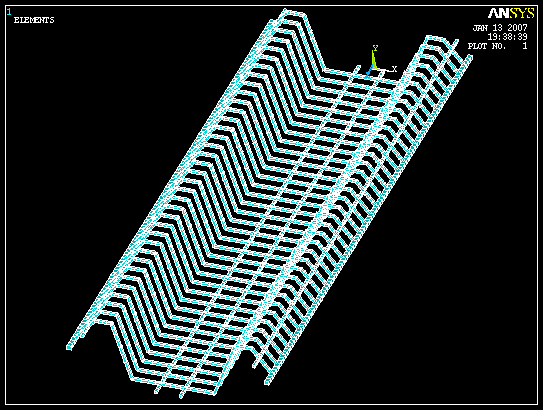

Model geometryczny. Widac na nim, ze prety, na których podparta byla suszarka sa grubsze.

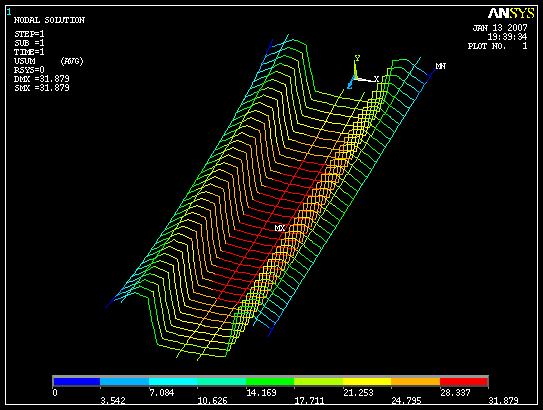

Calkowite odksztalcenie (suma odksztalcen w kierunkach X,Y,Z) suszarki pod wplywem obciazenia w zakresie liniowym.

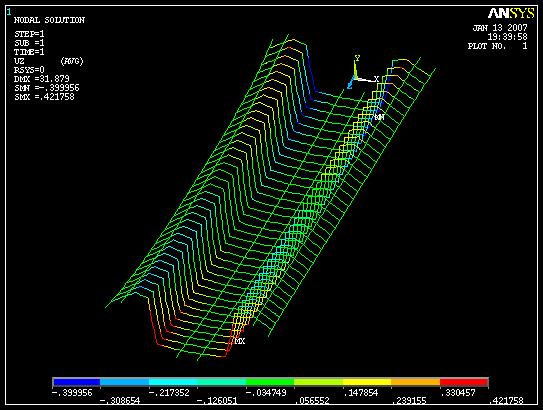

Odksztalcenie w kierunku osi Z w zakresie liniowym.

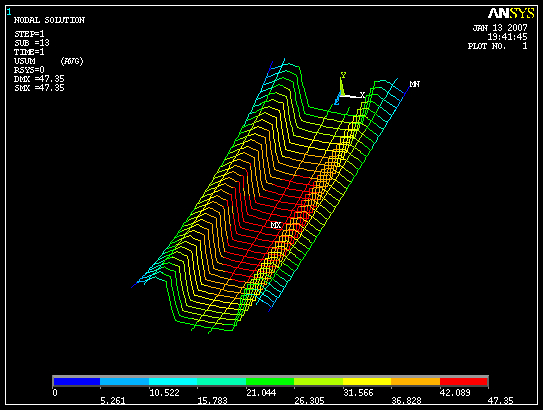

Calkowite odksztalcenie (suma odksztalcen w kierunkach X,Y,Z) suszarki pod wplywem obciazenia w zakresie liniowym.

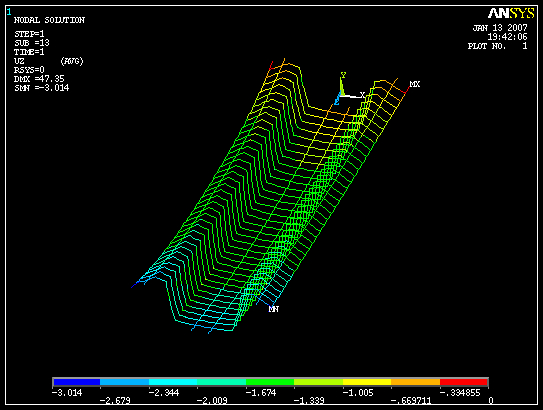

Odksztalcenie w kierunku osi Z w zakresie nieliniowym.
Oceniajac wyniki obliczen (glownie interesuja nas wyniki w zakresie nieliniowym) zaobserwowac mozna niewielka zmiane calkowitych odksztalcen, lecz znaczna poprawe, jezeli chodzi o odksztalcenia w interesujacym nas kierunku Z. Minusem takiego rozwiazania jest koniecznosc zastosowania w konstrukcji pretów o zróznicowanych srednicach, co moze w pewnym stopniu komplikowac proces produkcji, podnosic koszty a przez to cene ostateczna produktu.
