Wyniki
UWAGA!! Przy zastosowaniu modelu pretowego, tak jak w tym przypadku, niemozliwe jest ogladanie wyników obliczen w postaci naprezen. Istnieja procedury umozliwiajace zobrazowanie naprezen (zostana one zastosowane pózniej) aczkolwiek sa one jedynie orientacyjne, pozwalajace np. zobaczyc rzad wielkosci, ale nie dokladna wartosc

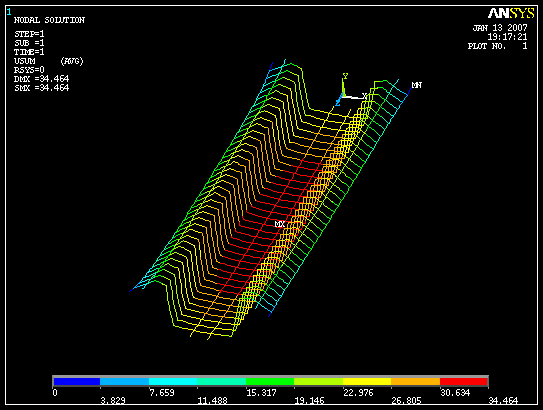

Calkowite odksztalcenie (suma odksztalcen w kierunkach X,Y,Z) suszarki pod wplywem obciazenia w zakresie liniowym.

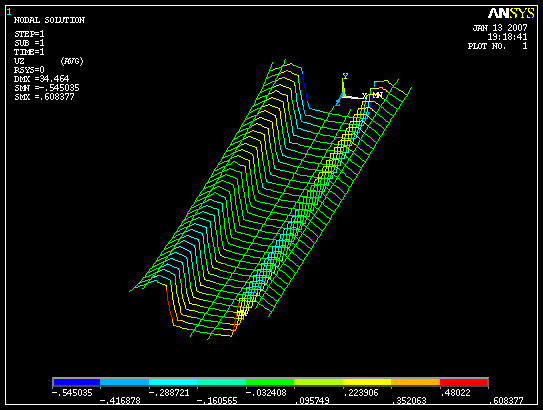

Odksztalcenie w kierunku osi Z w zakresie liniowym.

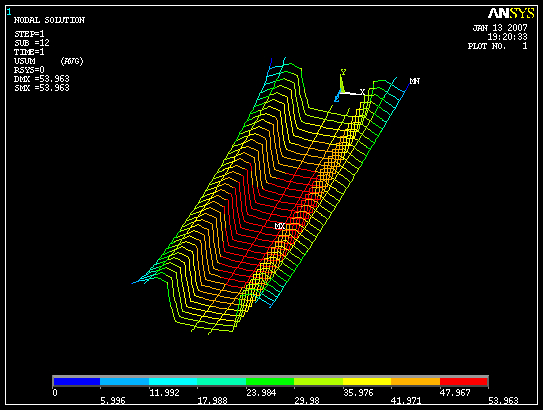

Calkowite odksztalcenie (suma odksztalcen w kierunkach X,Y,Z) suszarki pod wplywem obciazenia w zakresie nieliniowym. Warto zwrócic uwage na wartosci odksztalcen maksymalnych, sa one o niemal 20 milimetrów wieksze.

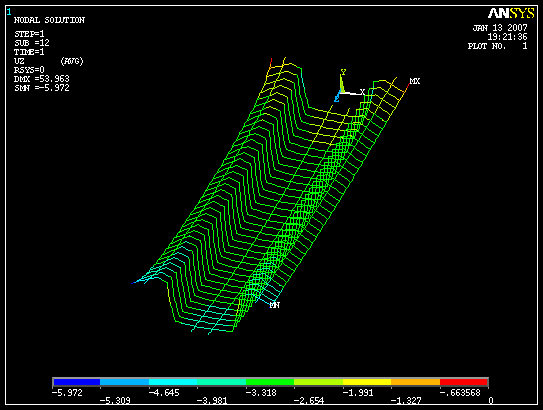

Odksztalcenie w kierunku osi Z w zakresie nieliniowym. Tak jak w poprzednim przypadku wartosci sa wieksze od tych, uzyskanych w zakresie liniowym.
