[ ANALIZA MODELU W ZAKRESIE LINIOWYM ]

                              1. PODZIAŁ NA ELEMENTY SKOŃCZONE

• Zastosowano połączenie modeli:

                                - prętowego BEAM 4 – rury nośne

                                - powłokowego SHELL 181 – wiadro

• Problemy z łączeniem elemetów BEAM 4 z modelami SHELL 93 i SHELL 63

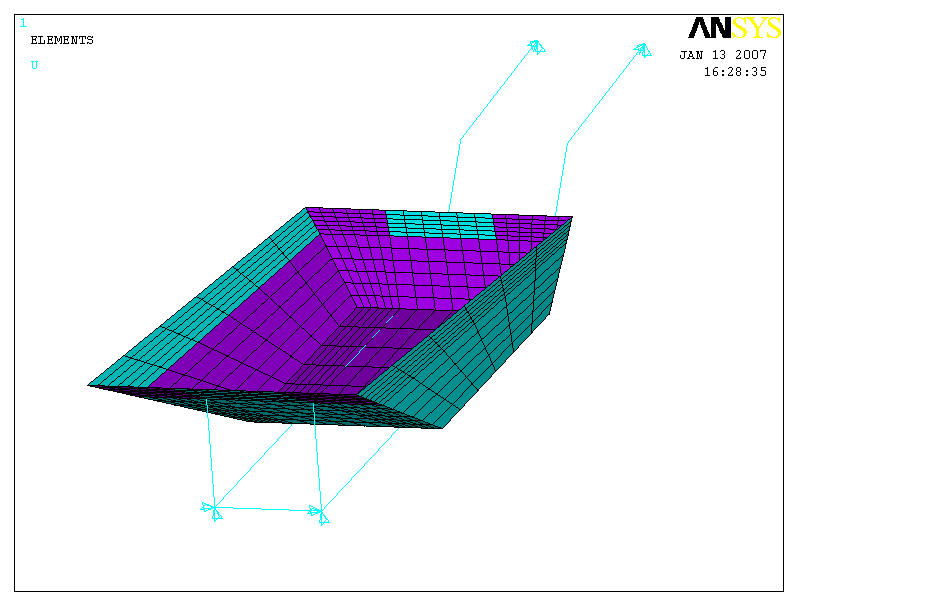

                           2. PODPARCIE

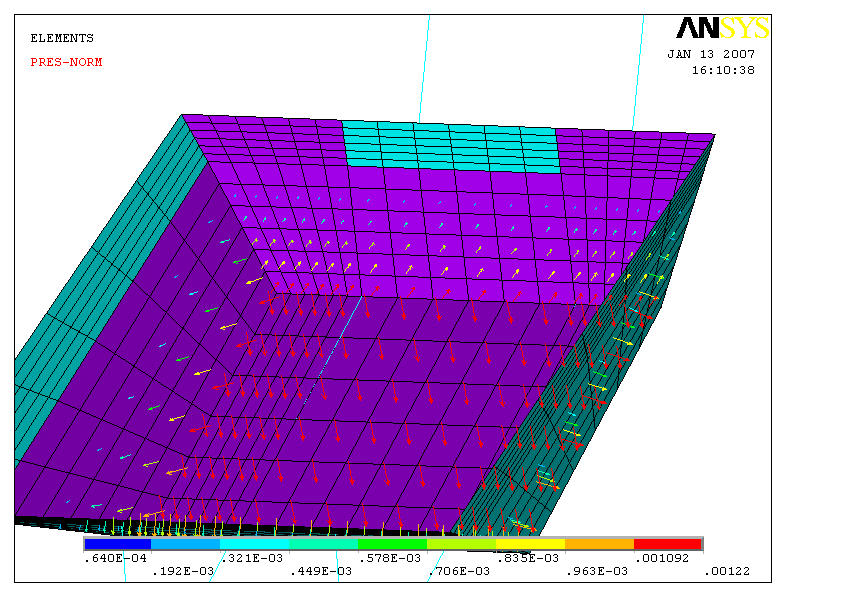

                           3. OBCIĄŻENIE

                            4. ANALIZA ODKSZTAŁCEŃ W ZAKRESIE LINIOWYM

• Naprężenia zostały obliczone metodą Hubera

                            - do obliczeń przyjęto jako stałą wielkość parametru g = 2,5 mm

                            - średnice rur zostały dobrane z katalogu Sassol Group Steel.S Poland

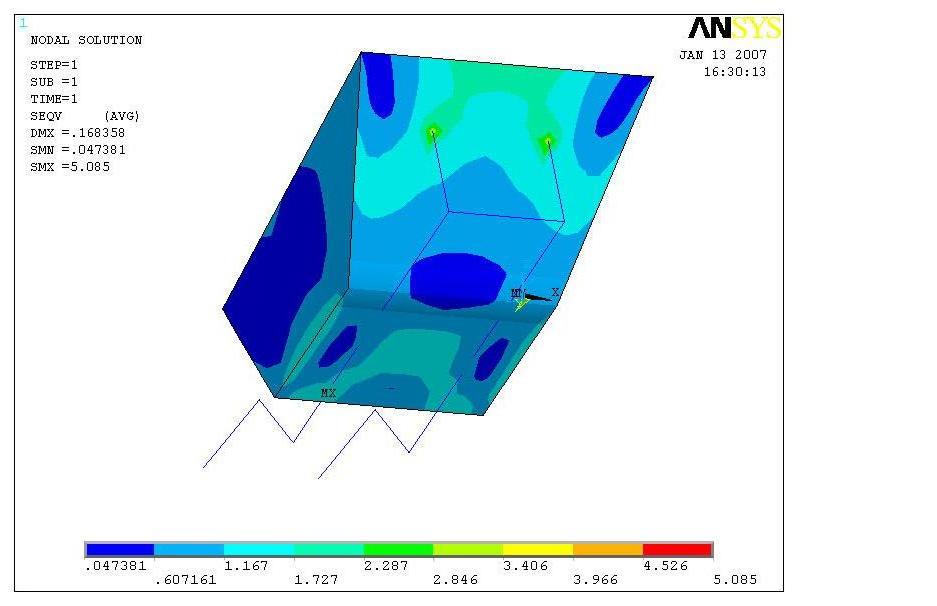

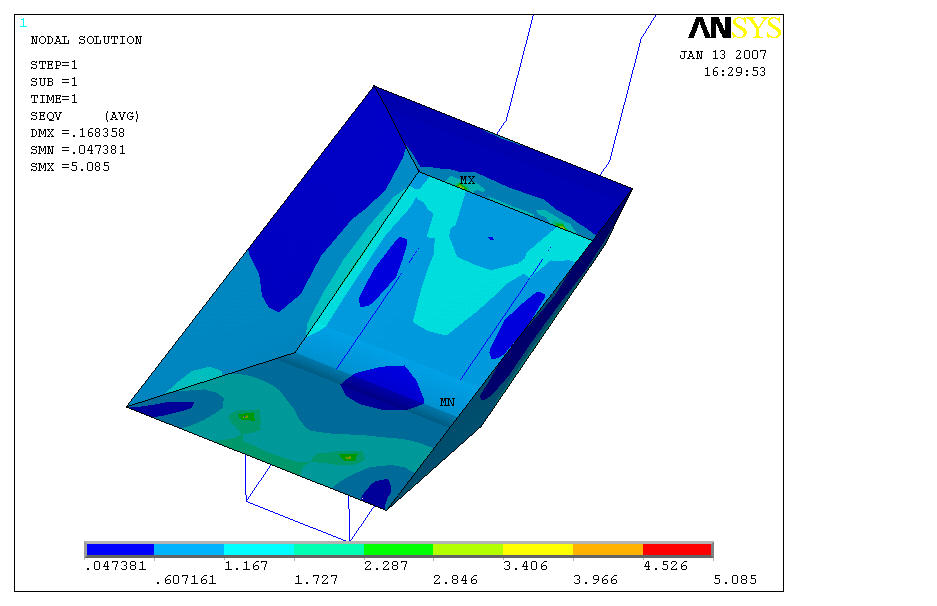

• Przedstawienie graficzne wyników obliczeń
