Obliczenia liniowe:
Wpływ parametru grubości na właściwość konstrukcji
Optymalizacja
Optymalizacja
W konstrukcji przed optymalizacją naprężenia wynoszą 139,657 MPa, w związku z tym postaram się podnieść wytrzymałość stołu prasy hydraulicznej stosując użebrowanie.
Przykładowe umiejscowienie żeber
L – odległość żeber od środka stołu

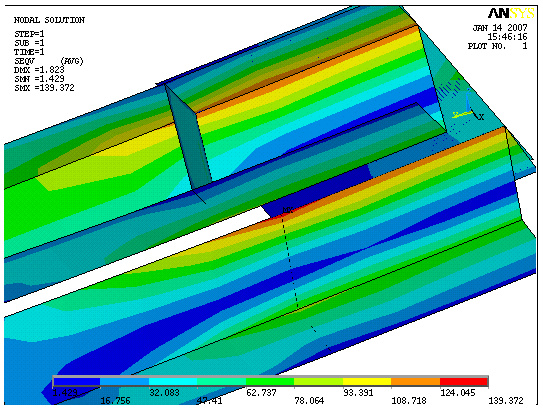

L = 120 mm

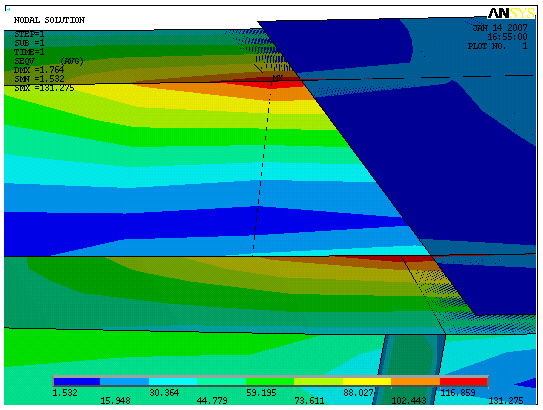

L = 134 mm

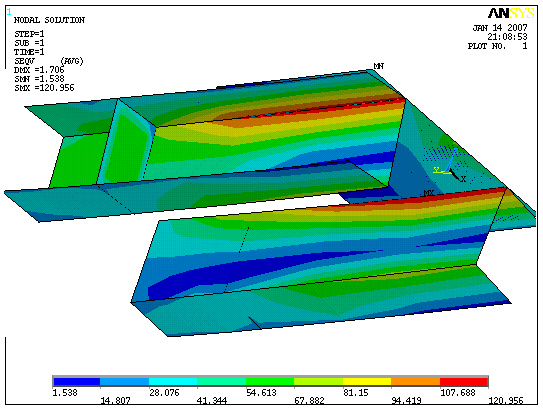

L = 202 mm

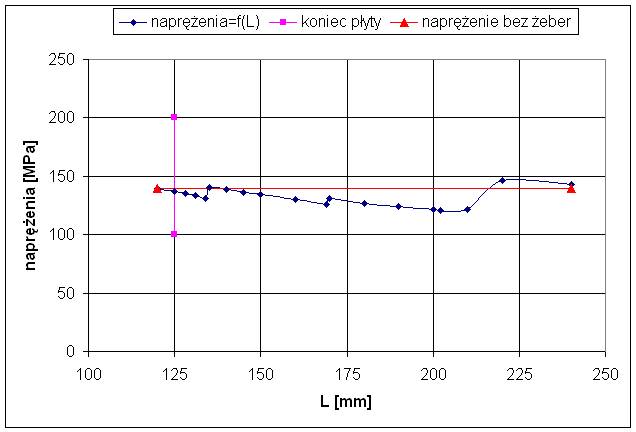

Naprężenia w funkcji odległości żeber od środka stołu
Najmniejsze naprężenia dla L = 202 mm wyniosło 120,956 MPa.
