ANALIZA DUŻYCH ODKSZTAŁCEŃ - UTRATA STATECZNOŚCI
- Dla ustalonych uprzednio wartości parametrów f = 60 mm uzyskano naprężenia na poziomie 24,073 MPa
- Analiza stateczności - zwiększam grawitacje 10 krotnie oraz przykładam wektor przyspieszenia o wartości 10 w kierunku prostopadłym do bramy, aby wymusić utrate stateczności

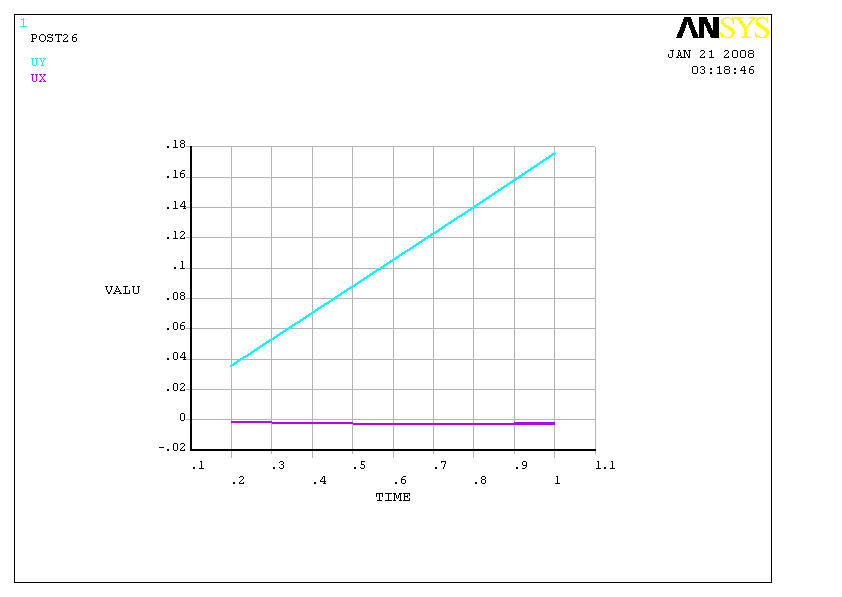

- Analiza przemieszczenia węzła nr 30753 w kierunkach X i Y

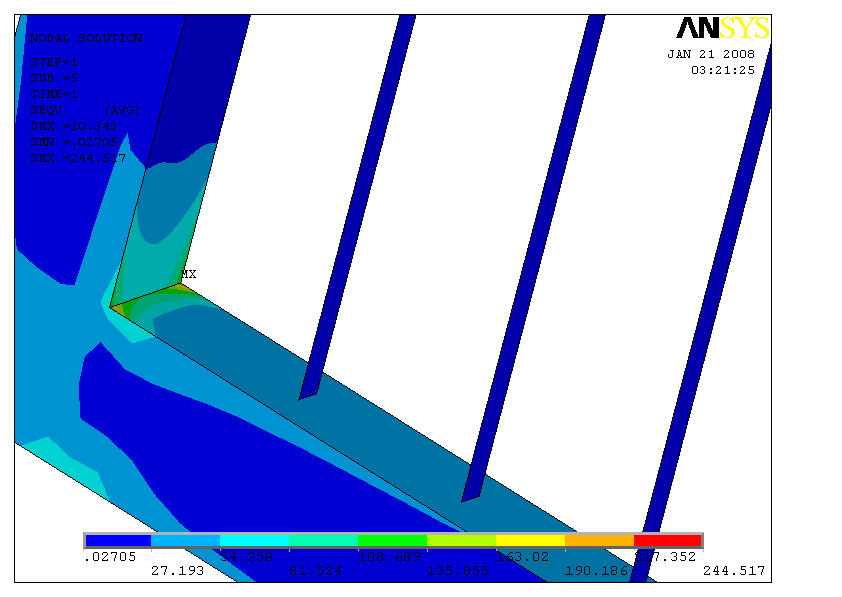

- naprężenia wg. hipotezy Hubera

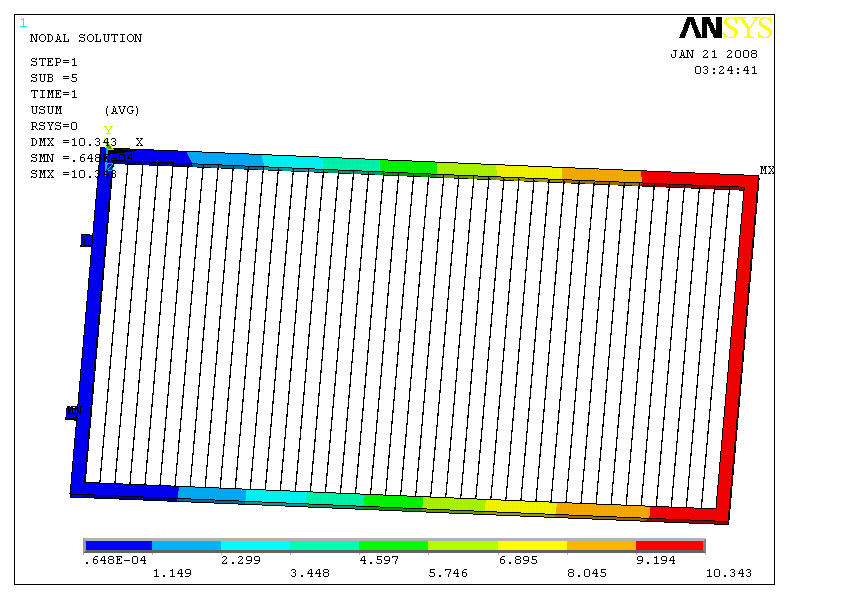

- odkształcenia
WNIOSEK - przebieg deformacji węzła jest w dalszym ciągu liniowy, co oznacza, że współczynnik bezpieczeństwa dla tego przypadku
wynosi co najmniej 10
