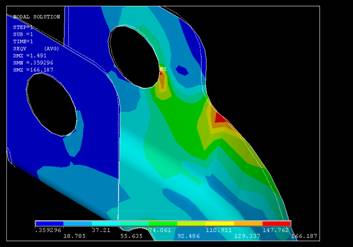

Zmiana wysokości otworów podparcia na sworzniu

Wysokość otworu od podstawy wahacza

40mm                                            42.5mm
i=40i=42.5

45mm                                      47.5mm

i=45i=47.5

50mm

i=50

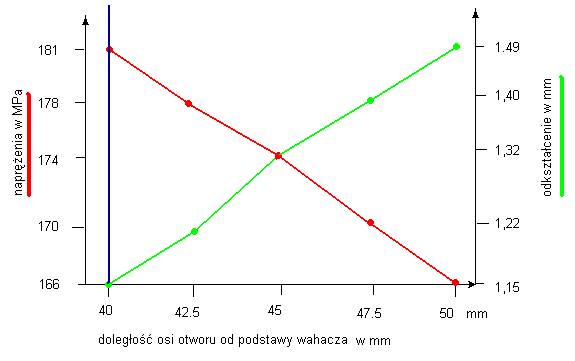

Wykres zmiany parametrów



            Minimalna odległość osi otworów od podstawy wahacza to 40mm .   Jest to odległość potrzebna na swobodne zamocowanie i pracę sworznia .

            Zwiększenie odległości osi otworów od podstawy wahacza powoduje zmniejszenie naprężenia maksymalnego na krawędzi podparcia w otworze . Zmiana odległości powoduje jednak zwiększenie odkształcenia maksymalnego .

           Zwiększenie odkształcenia  ma większy wpływ na pracę wahacza niż naprężenia, które mieszczą się w granicy bezpieczeństwa odkształcenia sprężystego.



Obliczenia z uwzględnieniem dużych przemieszczeń
