Analiza liniowa

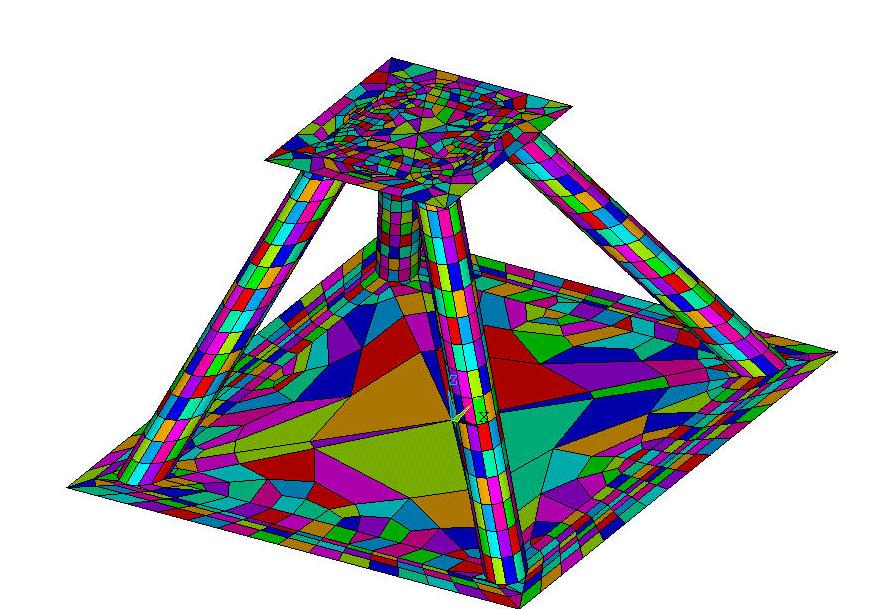

1. Podział na elementy skończone

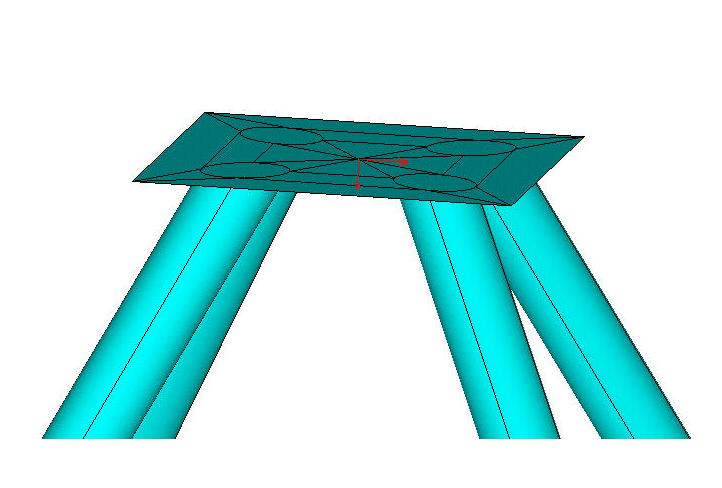

2. Obciążenie

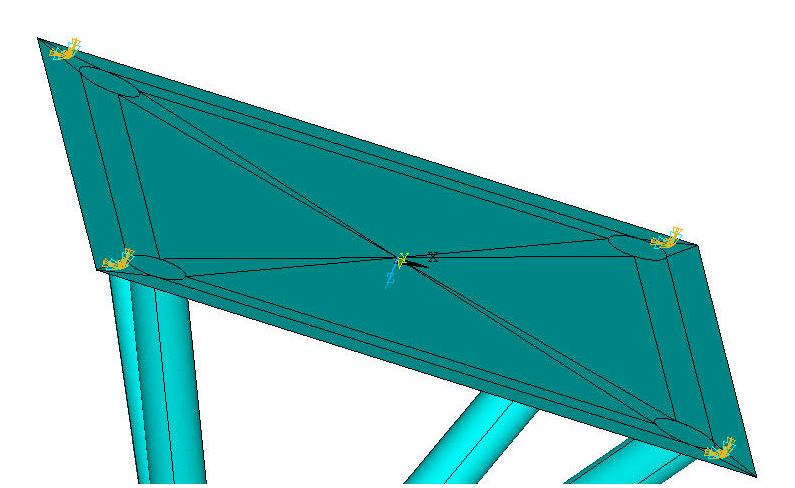

3. Podparcie

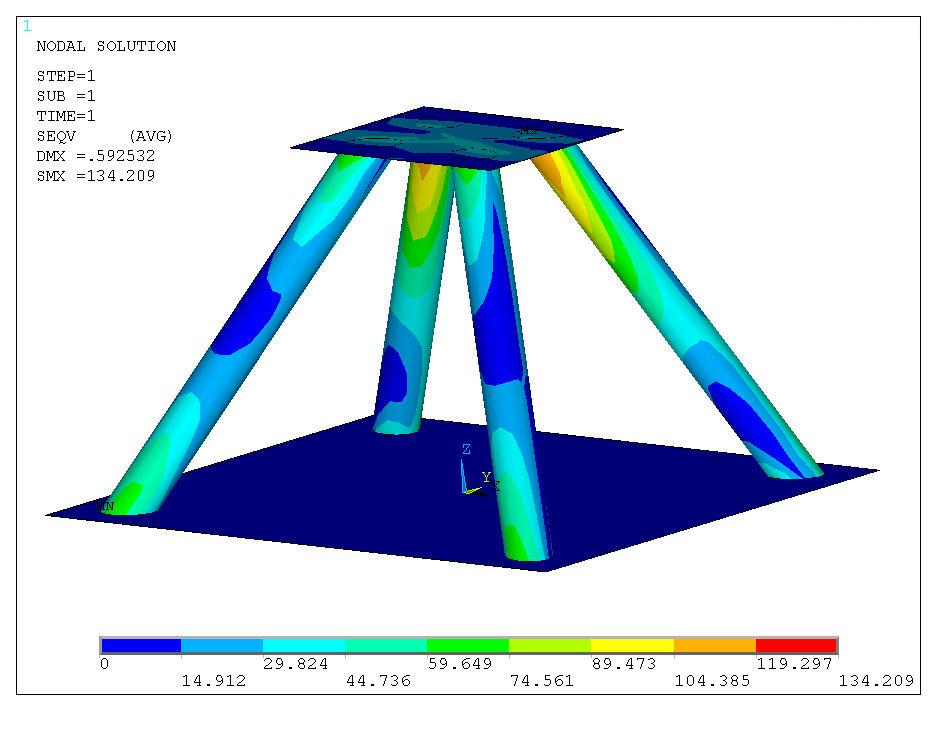

4. Analiza odkształceń w zakresie liniowym - metoda Hubera
Do obliczeń przyjąłem grubość rury g=4mm o średnicy d=80mm
Fy=50kN
Fz=30kN

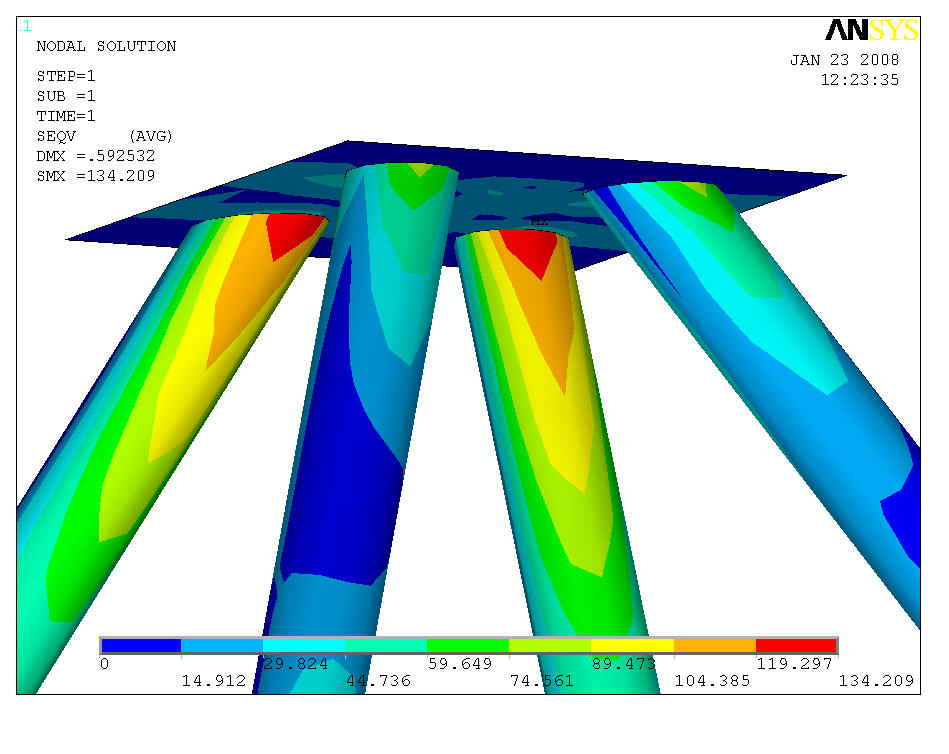

Maksymalne naprężenie wynosi 134.2 MPa

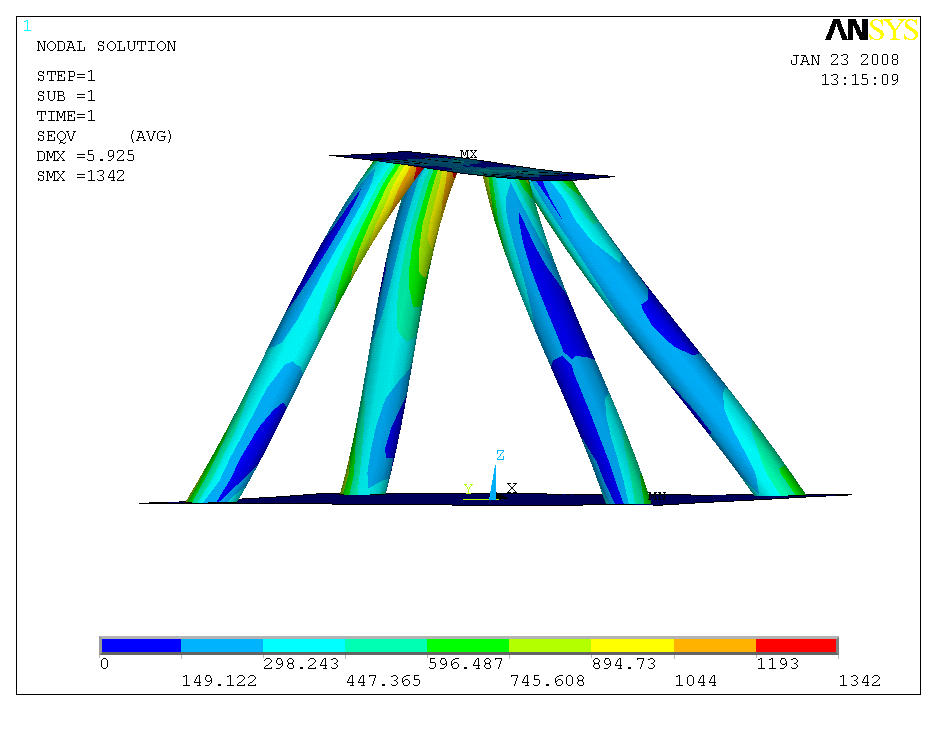

Wpływ obciążenia na odkształcenia
Fy=500kN
Fz=300kN
