NAPRĘŻENIA W ZAKRESIE LINIOWYCH ODKSZTAŁCEŃ

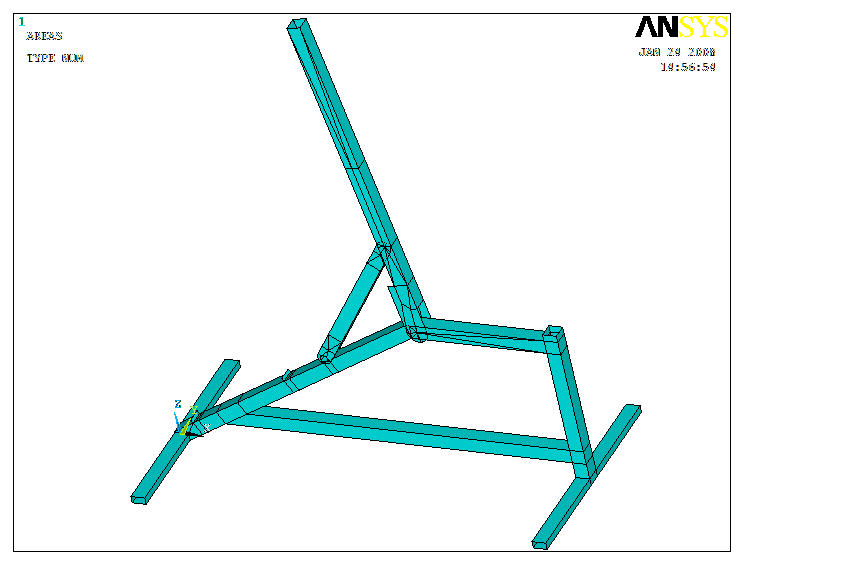

MODEL GEOMETRYCZNY RAMY
Całość jest wykonana jako model powłokowy
PODZIAŁ NA ELEMENTY SKOŃCZONE
Elementy typu SHELL93

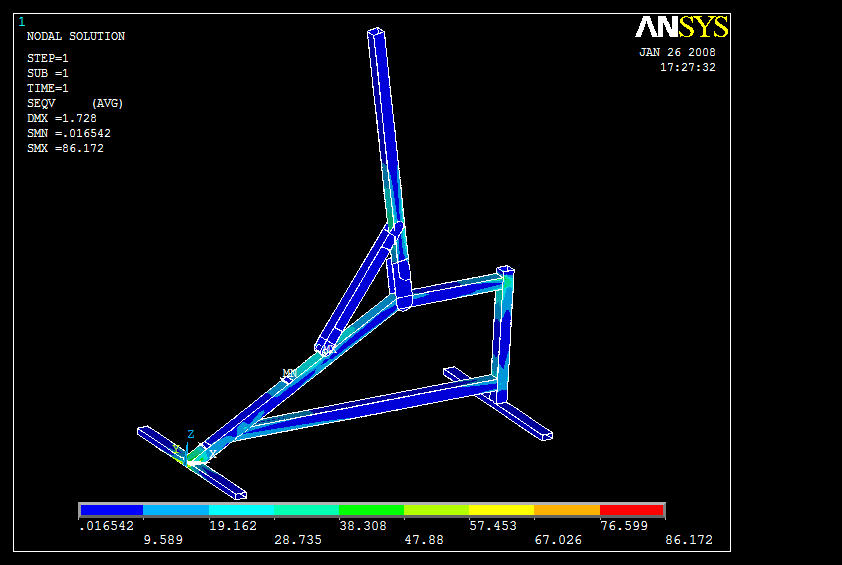

ROZKŁAD NAPRĘŻEŃ
Zadane obciążenie : 2 kN

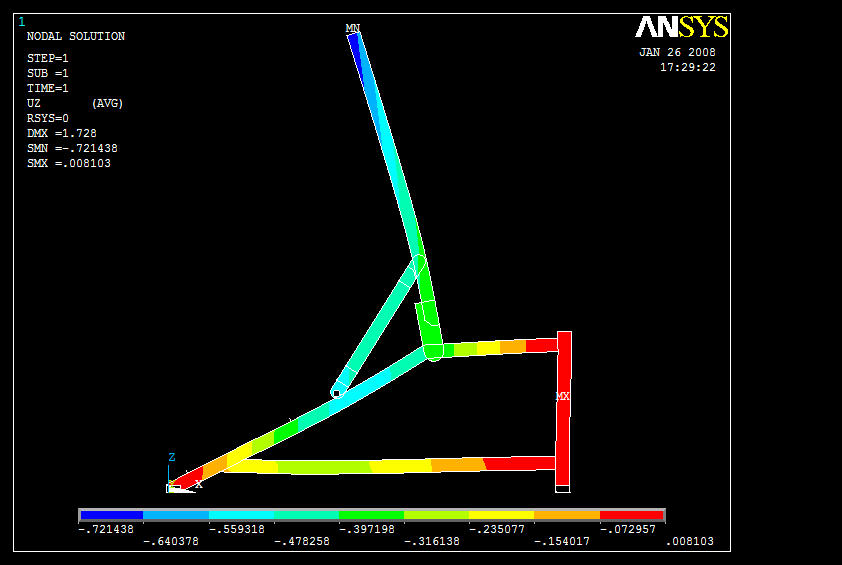

ODKSZTAŁCENIA W SKALI 50 : 1

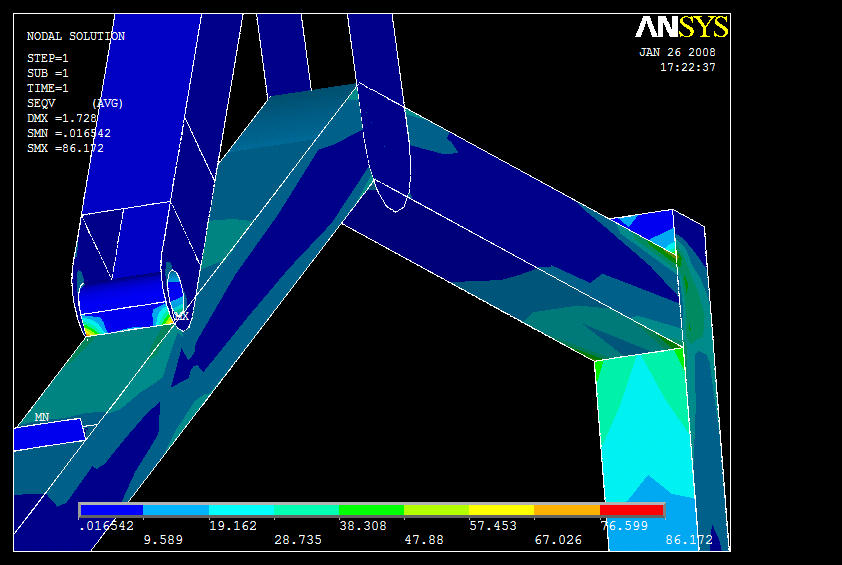

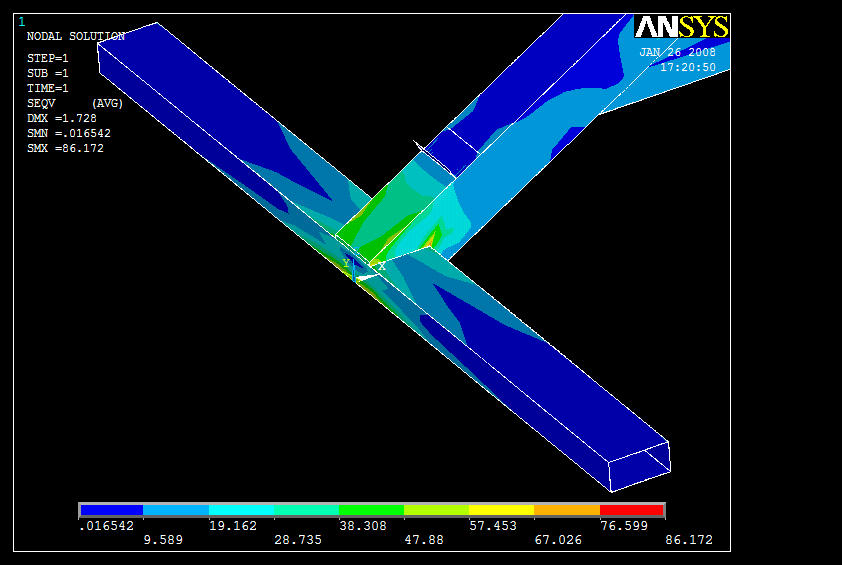

Naprężenia maksymalne koncentrują sie w kątowniku określającym połżenie oparcia i wynoszą 86 MPa co dla stali konstrukcyjnej St3Sx daje współczynnik bezpieczeństwa x=2,8
