OPTYMALIZACJA PROJEKTU
1. Zwiększenie grubości ścianek półki kątownika z 4mm do 5 mm
2. Zwiększenie grubości ścianrk rur kwadratowych z 2mm do 2,5mm

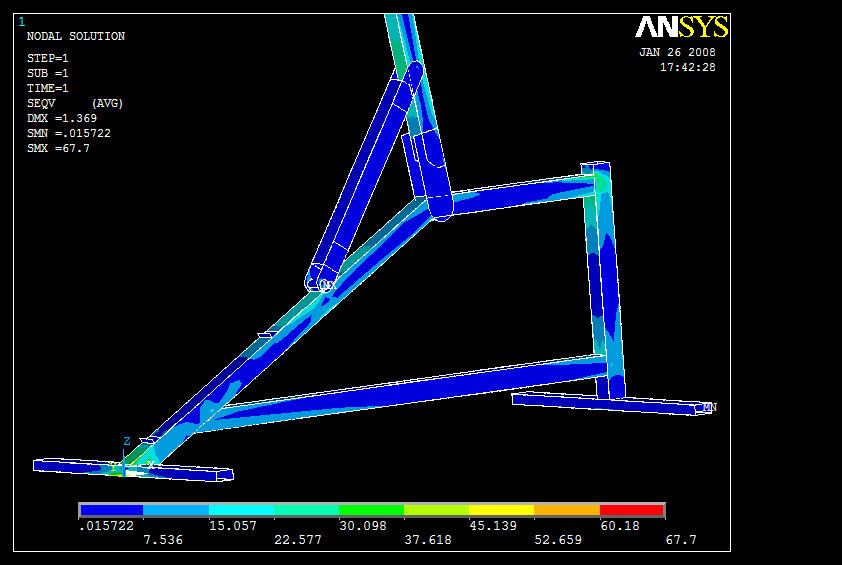

ROZKŁAD NAPRĘŻEŃ

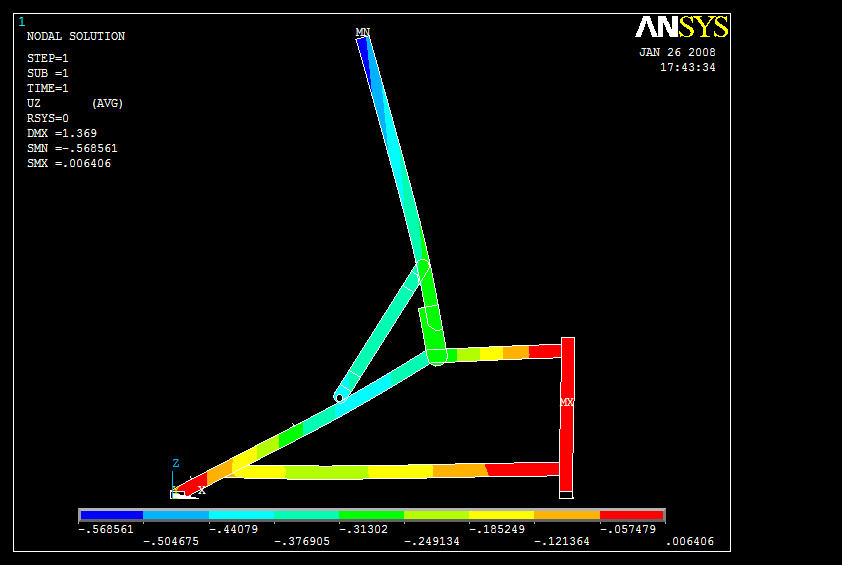

ODKSZTAŁCENIA
Dla obciążenia ramy silą 2kN naprężenia w maleja o około 20MPa i koncentruja sie w okolicy kątownika regulacyjnego oraz lewej podstawy
Naprężenia w kątowniku należy traktować z "przymrużeniem oka" ponieważ w modelu nie uwzględniono promienia zaokrąglenia narożnika co wprowadza moment gnacy który w rzeczywistości jest mniejszy ze względu na większą powierzchnie styku tych elementów
Współczynnik bezpieczeństwa w tym przypadku wynosi x=3,5
