Optymalizacja
Wykres przemieszczenia w obliczeniach nieliniowych nie wykazal utraty statecznosci. Optymalizacje zaczalem zatem od wstawienia blach wzmacniajacych - zamykajacej rure wysiegnika u gory, oraz czolowa i tylna w miejscach najbardziej obciazonych spoin. Nastepnie dodajac boczne blachy wzmacniajace oraz spodnia. No koniec zmienilem grubosci scianek i blach.

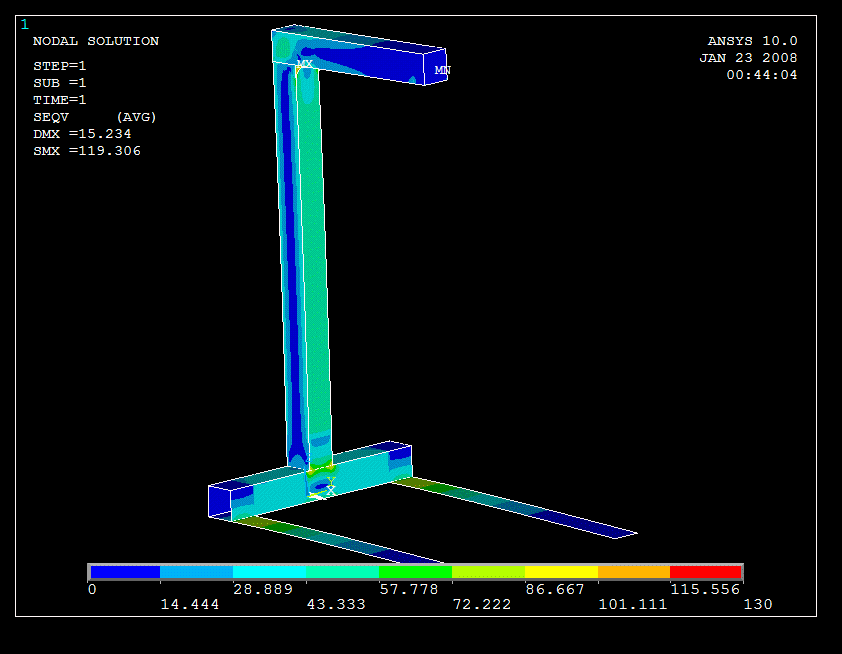

Rozklad naprezen w ostatecznej konstrukcji:

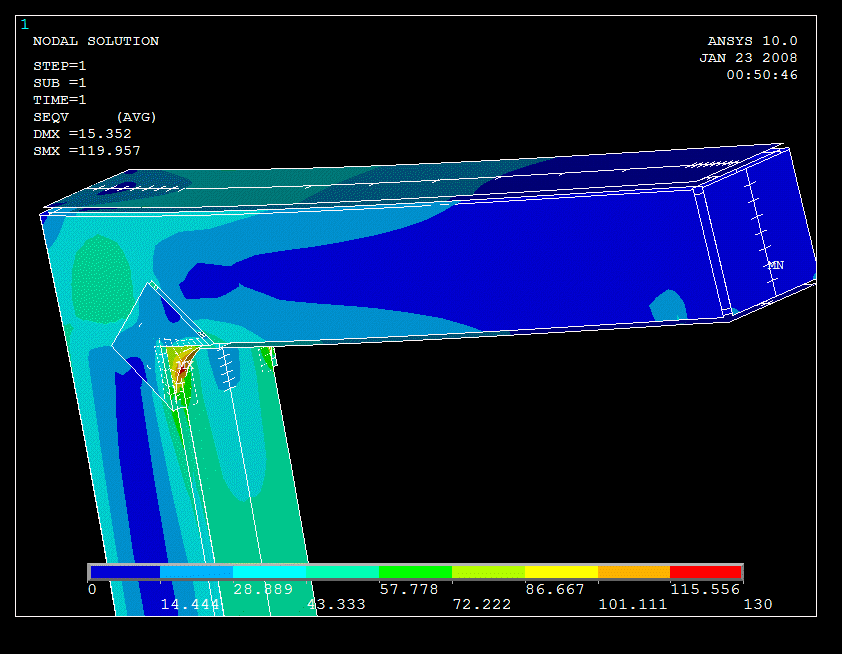

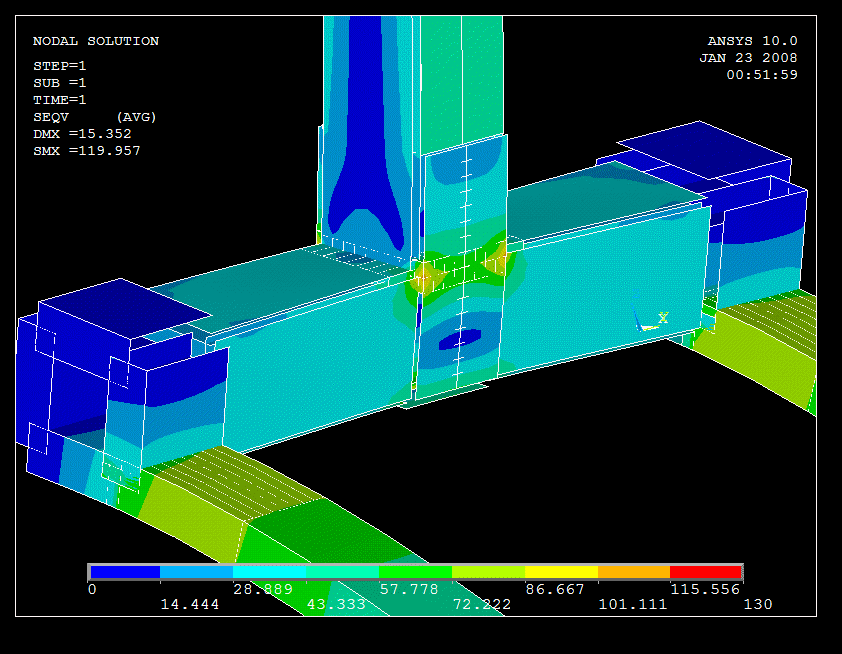

Naprezenia, powiekszona skala odksztalcen modelu ze zobrazowaniem grubosci elementow:
