Obliczenia dla obciążenia 10 razy większego

Ponieważ naprężenia dla normalnego obciążenia okazały się niewielkie, należało sprawdzić kiedy naprężenia przekroczą wartość granicy plastyczności.

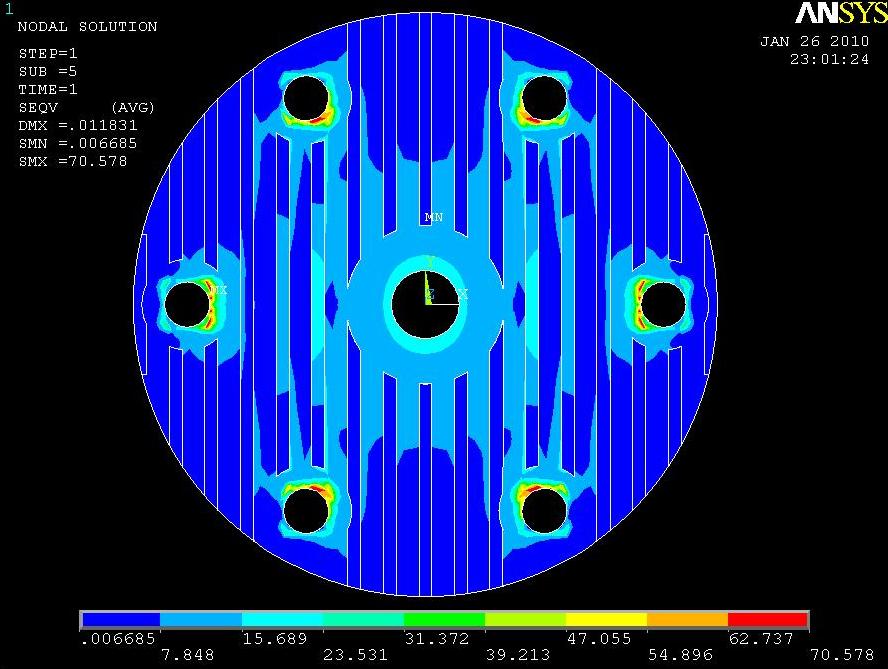

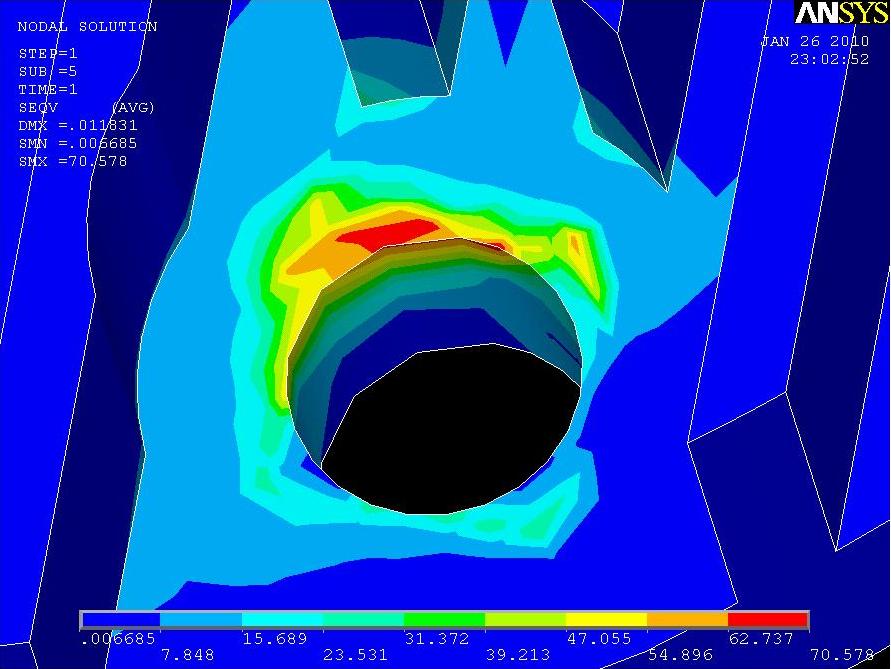

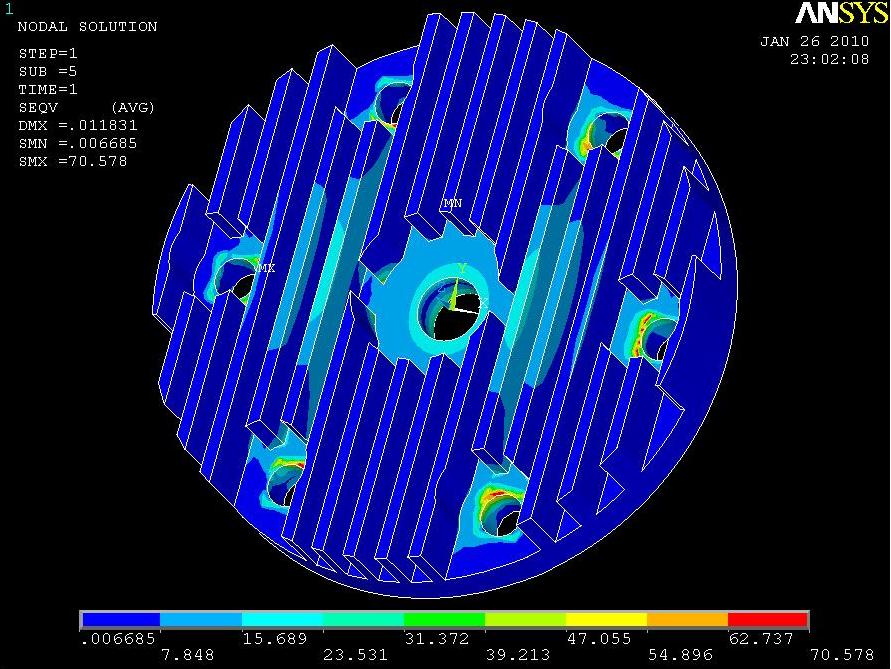

Naprężenia von Misesa (Hubera)

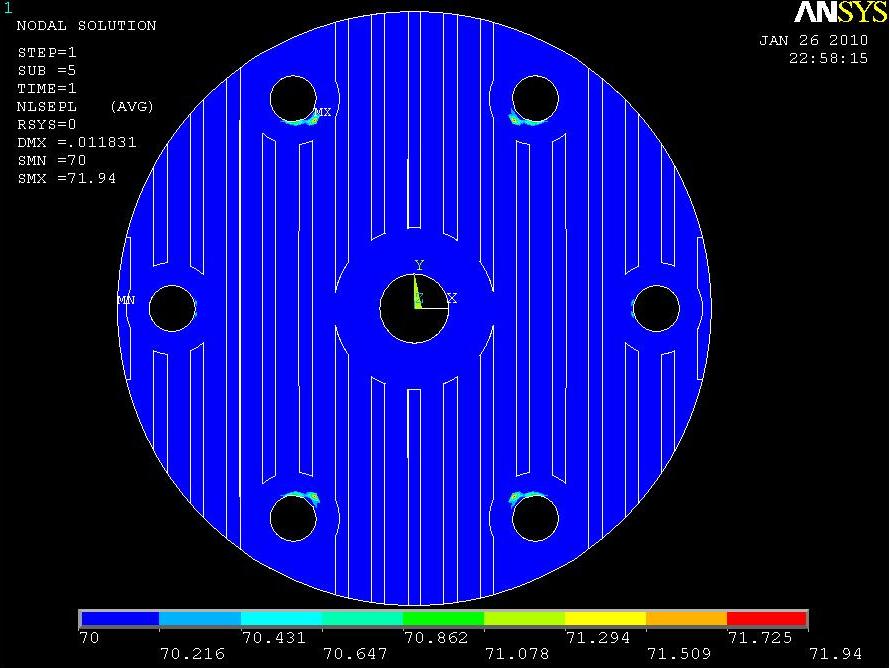

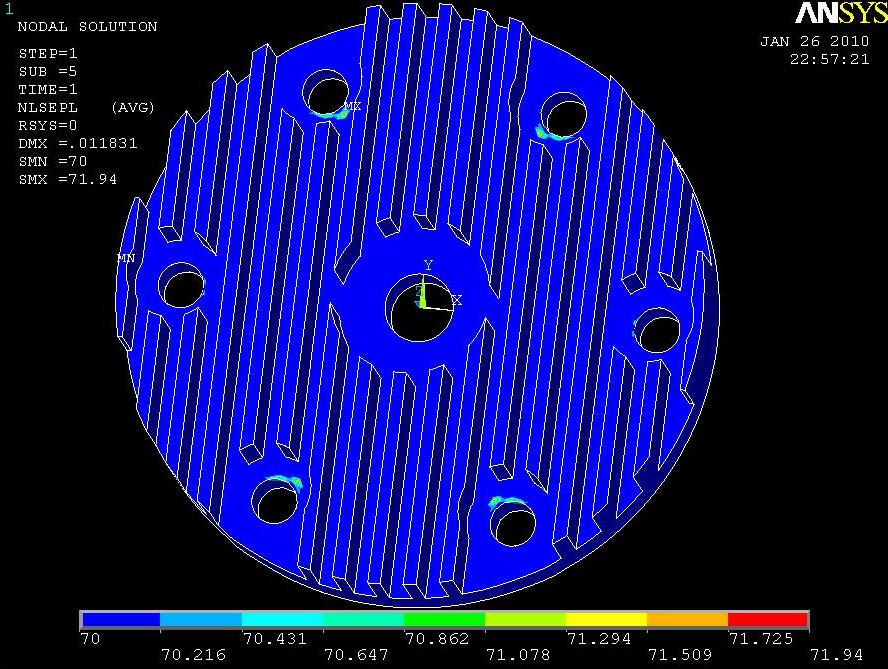

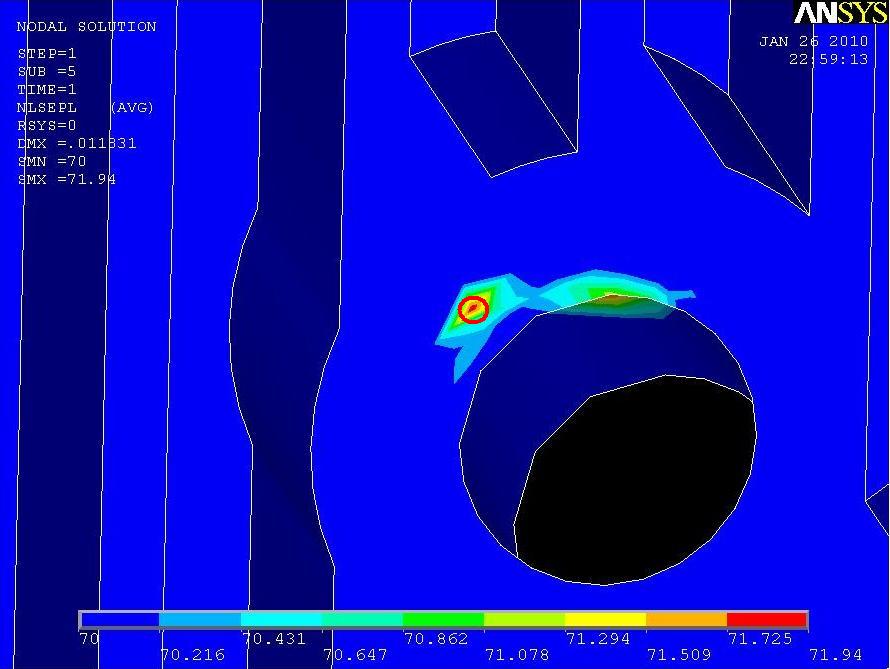

Naprężenia plastyczne



Wykresy, przedstawione poniżej, wyznaczone zostały w oparciu o punkt zaznaczony na powyższym obrazku.

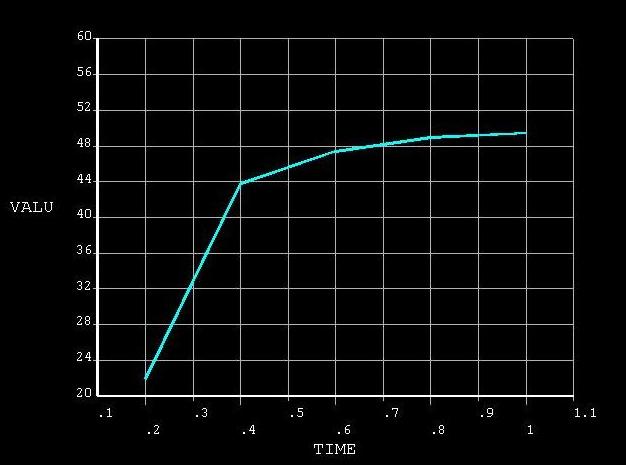

Wykres naprężeń von Misesa (Hubera)

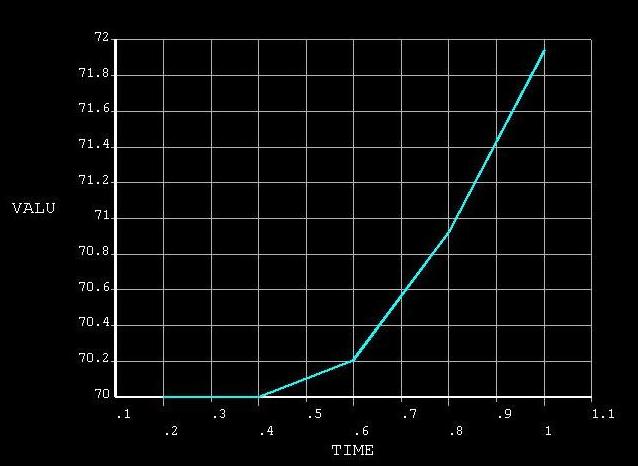

Wykres naprężeń plastycznych

Jak wynika z powyższych analiz, maksymalne naprężenia przekraczają wartość granicy plastyczności przy obciążeniu 10 razy większym niż normalne i to zaledwie o 2 MPa. Naprężenia w dalszym ciągu są największe w miejscach podparcia. Co ciekawe wykres naprężeń dla badanego punktu staje się nieliniowy już przy 44 MPa, co jest trudne do wytłumaczenia.
