Obliczenia nieliniowe

Ponieważ wały powinny być zaprojektowane tak aby naprężenia nie przekraczały granicy sprężystości przed obliczeniami liniowymi postanowiłem sprawdzić jakie naprężenia plastyczne występują w moim.

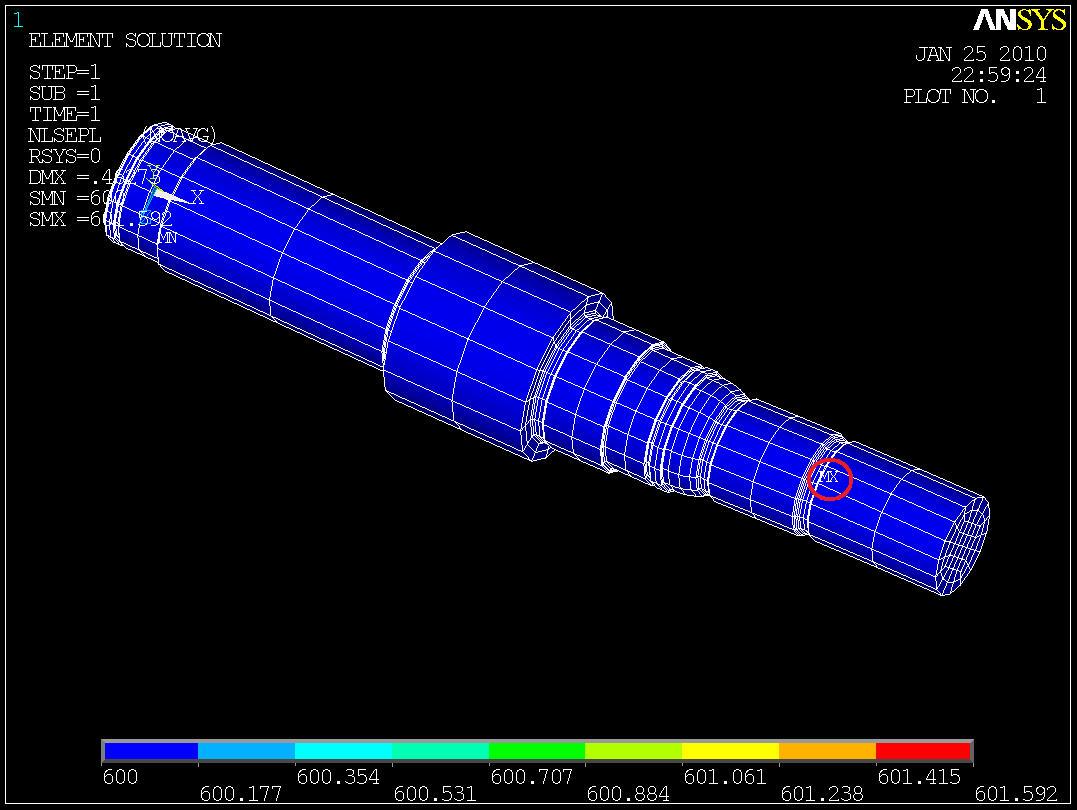

Na rysunku poniżej widać że nigdzie nie występują odkształcenia plastyczne poza miejscem w którym przyłożyliśmy więzy.

Naprężenia w miejscu przyłożenia wiązań możemy pominąć uznając to za błąd w odwzorowywaniu rzeczywistości.

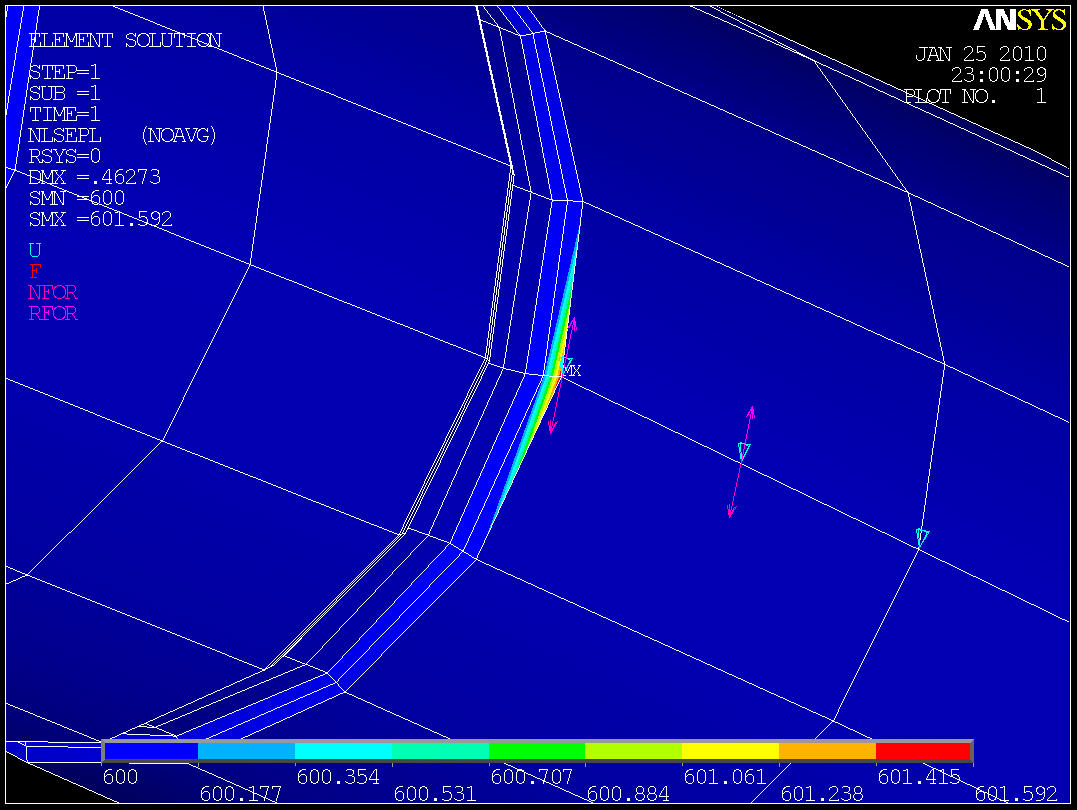

 Przykład "szczypania".

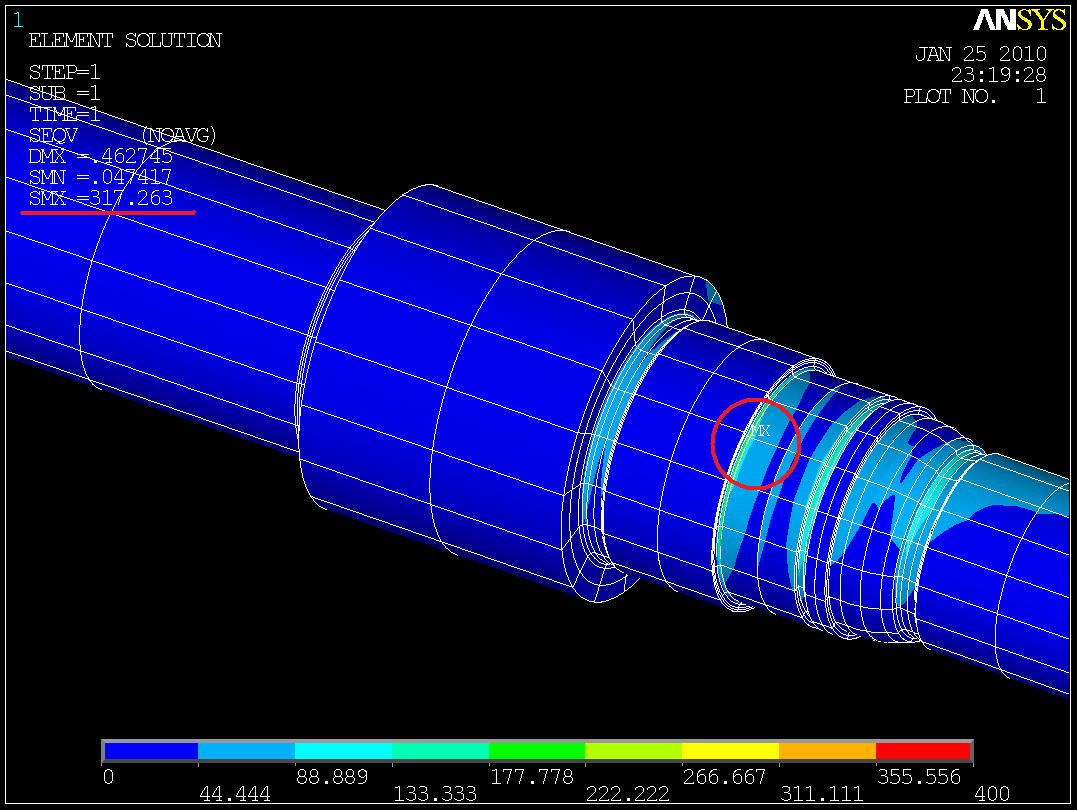

Naprężenia w modelu z możliwością odkształceń plastycznych z pominięciem miejsca "szczypania".

Naprężenia w miejscu spiętrzenia naprężeń wynoszą 317 MPa, oznacza to że nie przekraczamy granicy plastyczności Re=590MPa, Zgo=360MPa, czy też nie przekraczamy granicy Zsj=400MPa.

Obciążenie pięciokrotnie większym momentem, M=750 Nm

Obliczenia dla więzów wskazują naprężenia do 584 MPa. Widać szczypanie w miejscu przyłożenia podpór. Niestety obliczenia dla więzów nie pokazują rzeczywistych naprężeń !!!!

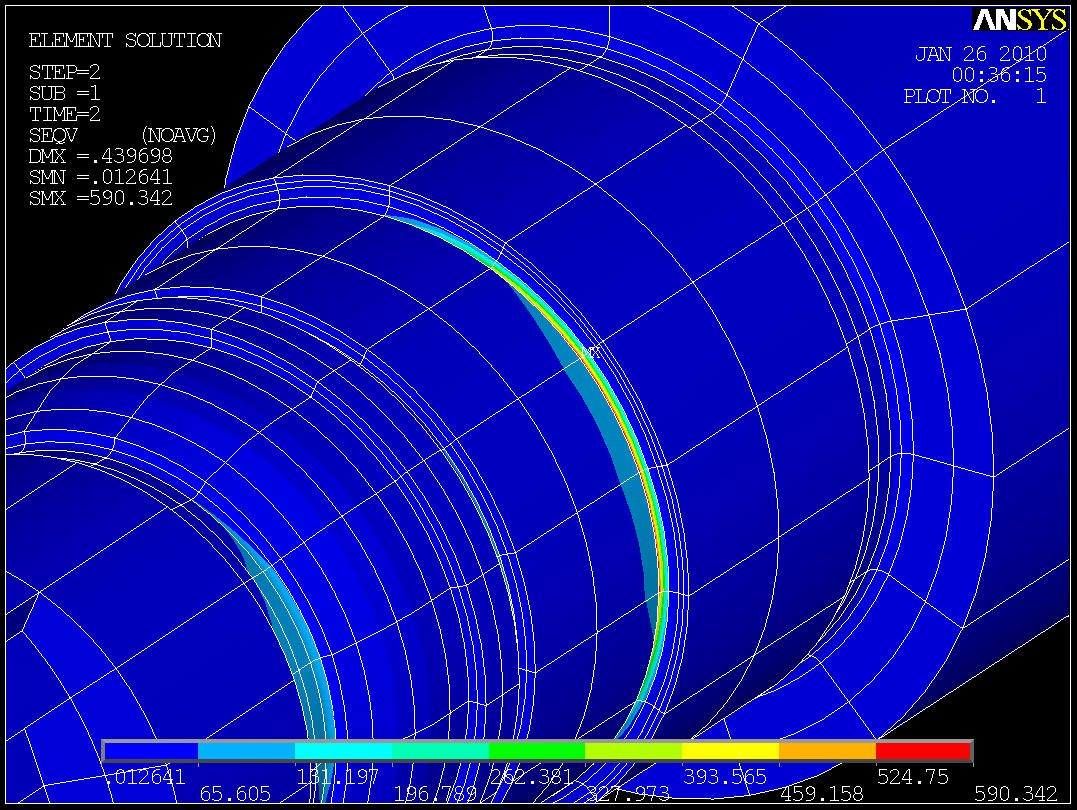

Naprężenia dla elementów w miejscu występowania karbu

W karbie największe naprężenia wynoszą 590MPa. Są to naprężenia na granicy plastyczności, przekraczają one zarówno Zgo i  Zsj.

 Wał mógłby nie wytrzymać ciągłego obciążenia takim momentem.
