W ostatnim punkcie zajmiemy się analizą nieliniową. Do tej analizy wziąłem walec ze sprężystym żebrem o średnicy otworu d=1m i wygięciu żebra x=0.03m. Oto wyniki:

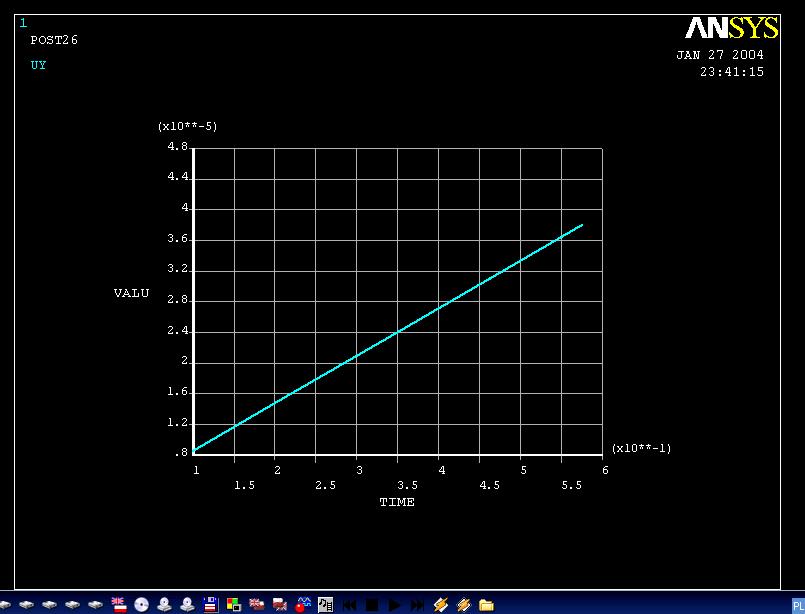

Wykres przemieszczenia w zależności od czasu:

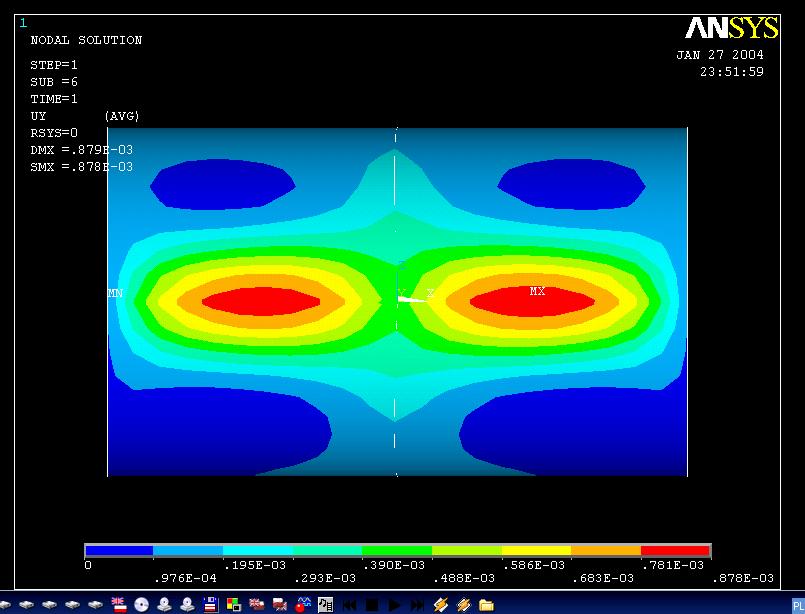

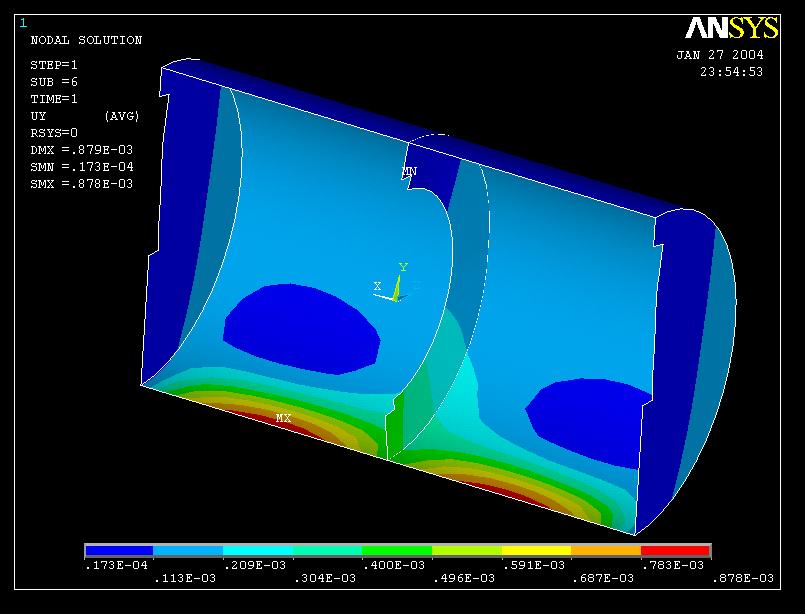

Przemieszczenia:

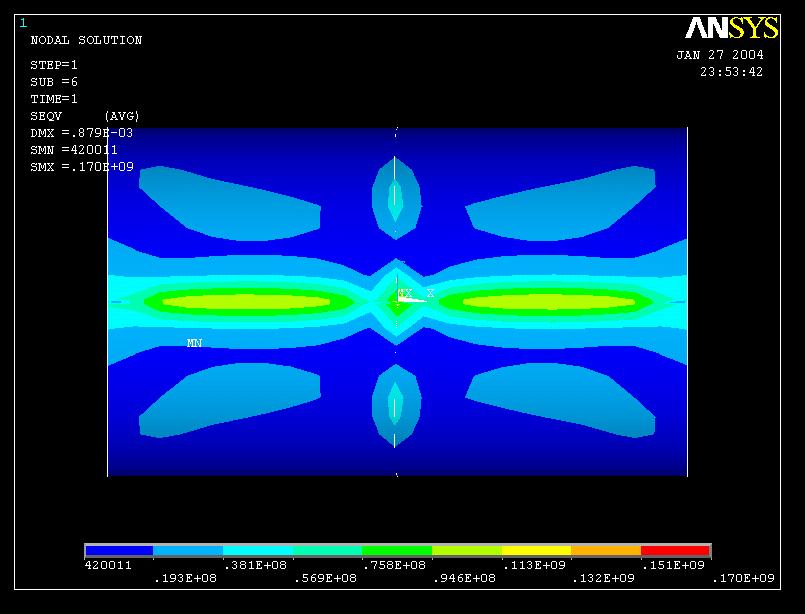

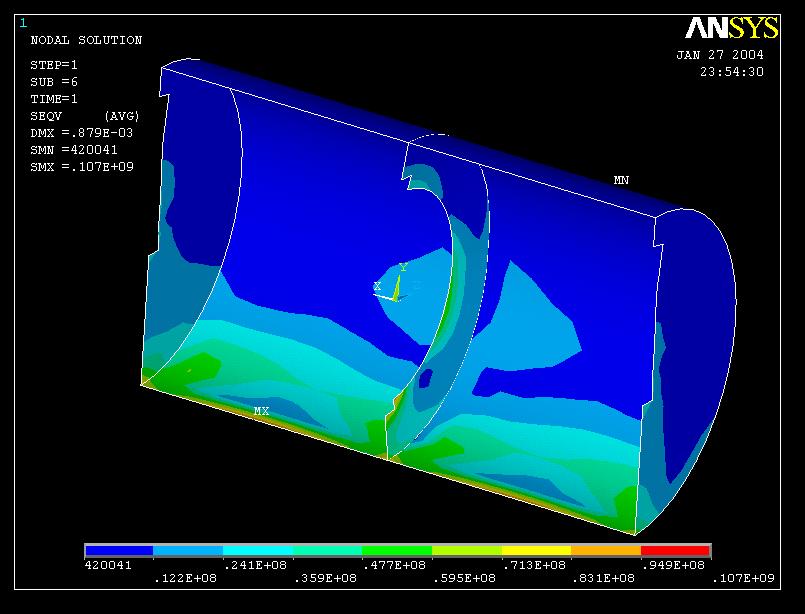

Naprężenia zredukowane wg Hubera:

Są to przemieszczenia dla ostatniego kroku czasowego. Węzła doznającego największych odkształceń Z wykresu wynika, że walec pracuje w zakresie sprężystym świadczy o tym linia prosta bez załamania

PODSUMOWANIE

Pokazałem w tym zadaniu jak można kształtować sztywność walca papierniczego. Przez zmiany kształtu powierzchni wewnętrznej jak i modyfikacje struktury-dodanie żeber. Jak widać bez żebra walec nie spełnił by wymogów zadania, sama grubość (jej modyfikacja) nic by nie dała. Samo żebro pełne było za sztywne był za duży skok odkształceń, żebro z otworem (nawet dość dużym) też było sztywne. Dopiero jego wygięcie zmniejsza sztywność i uzyskujemy dzięki temu bardziej równomierne odkształcenia.

MODELE:
Bez żebra
Z żebrem pełnym
Żebro z otworem
Z możliwością modyfikacji grubości powłoki
