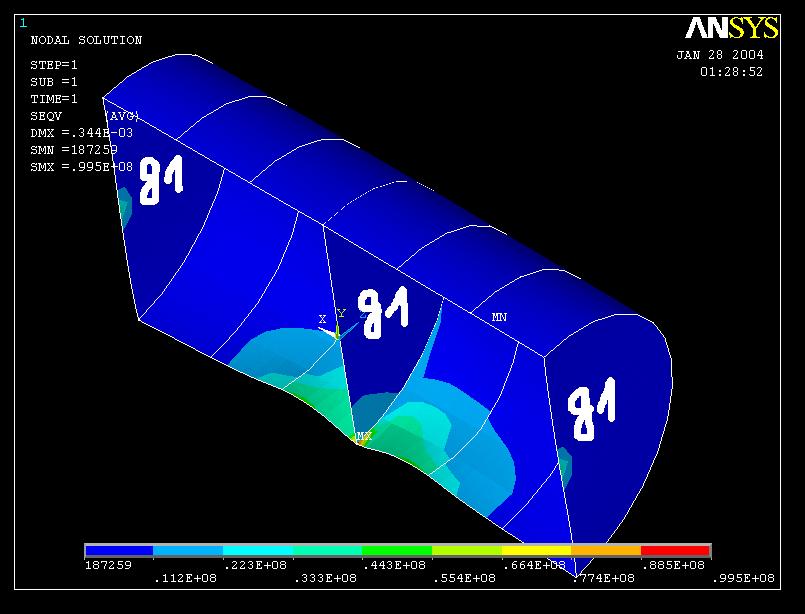

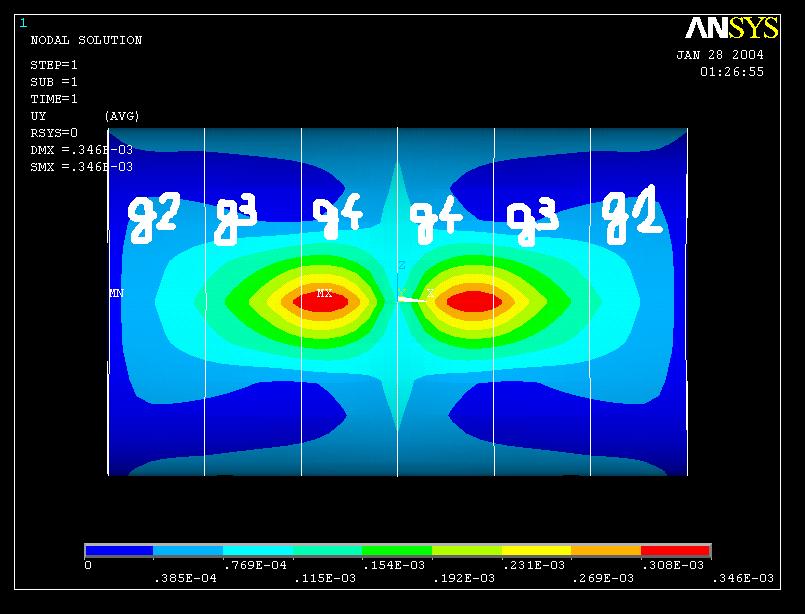

Tutaj są wyniki eksperymentów ze zmianą kształtu profilu wewnętrznego przez zmianę grubości poszczególnych części walca. Dalej dążę do tego aby odkształcenia były równomierne. Na poniższych rysunkach widać numerację poszczególnych części walca:

Zmieniając grubości poszczególnych kawałków można kształtować sztywność powłoki i uzyskać bardziej równomierne odkształcenia. Popatrzmy na wyniki:

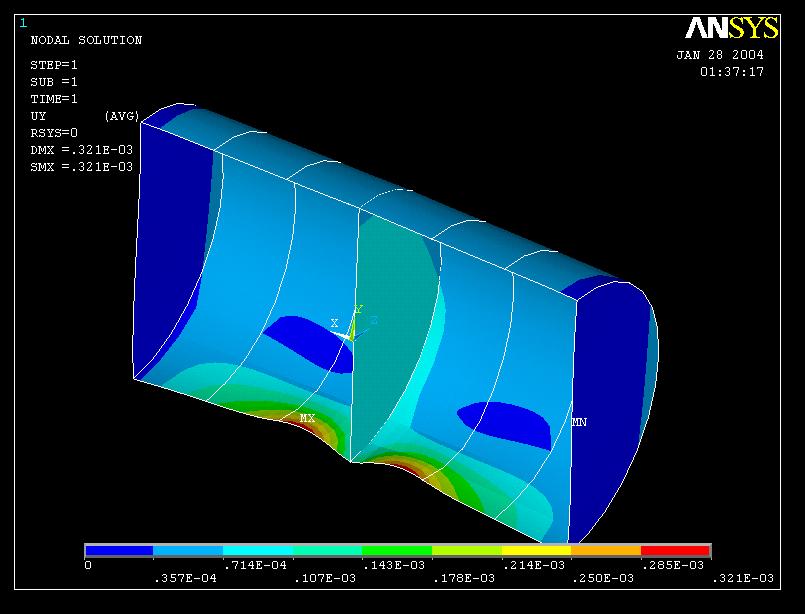

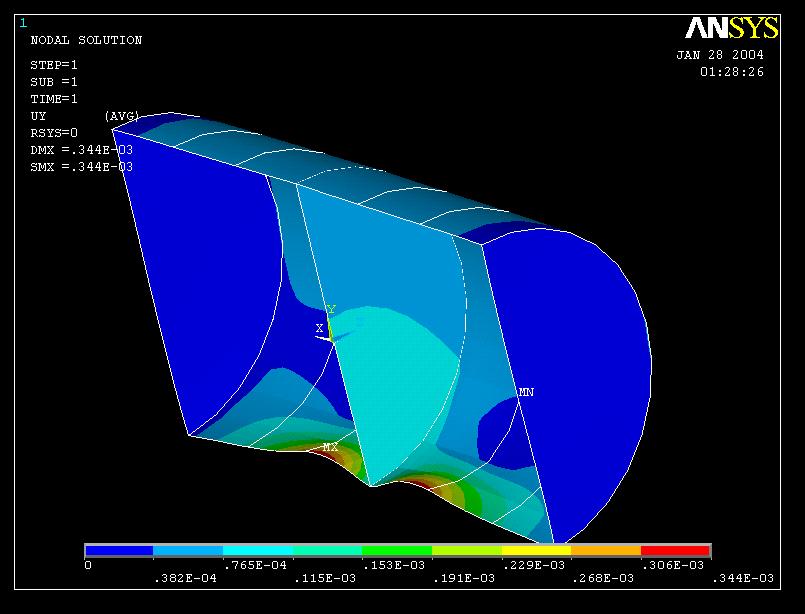

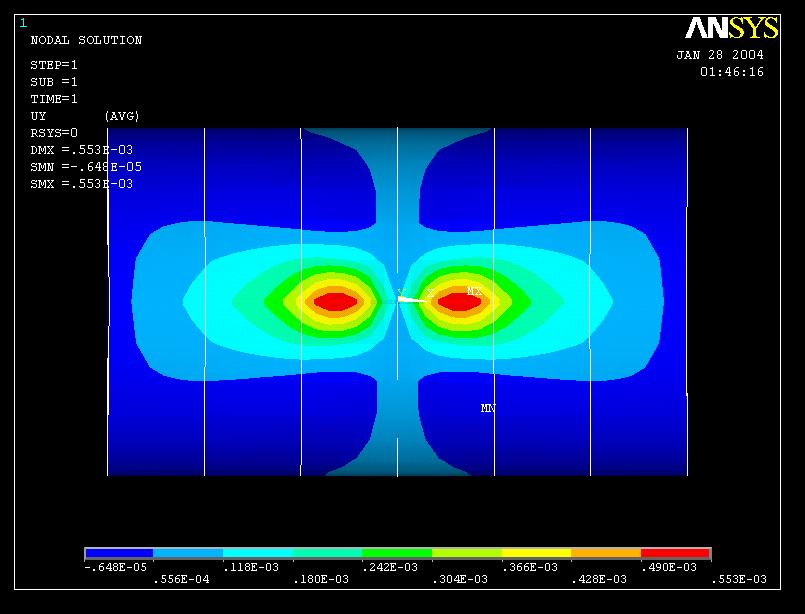

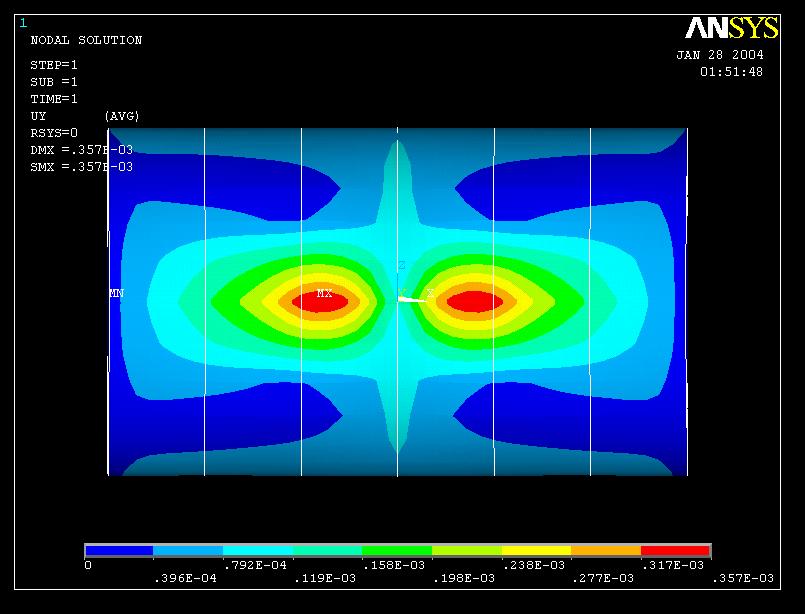

I Odkształcenia

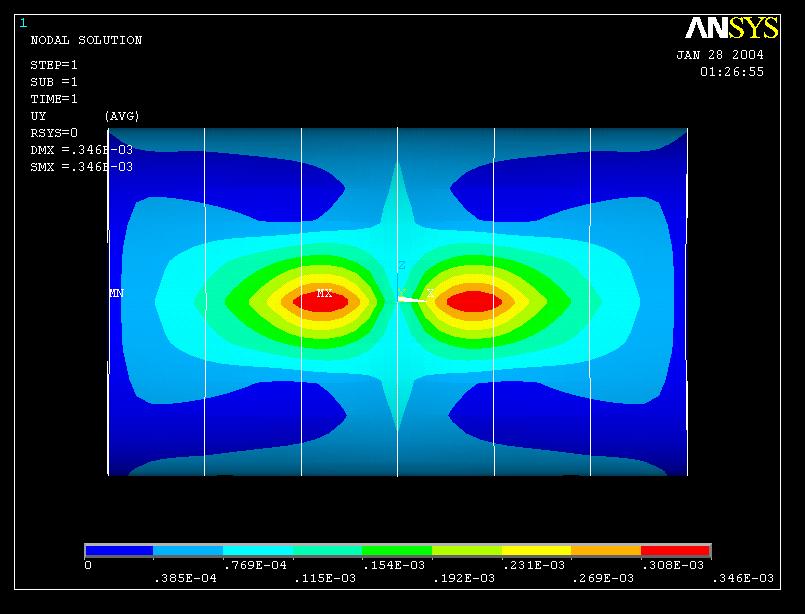

1) g1=g2=g4=0.3m , g3=0.2m

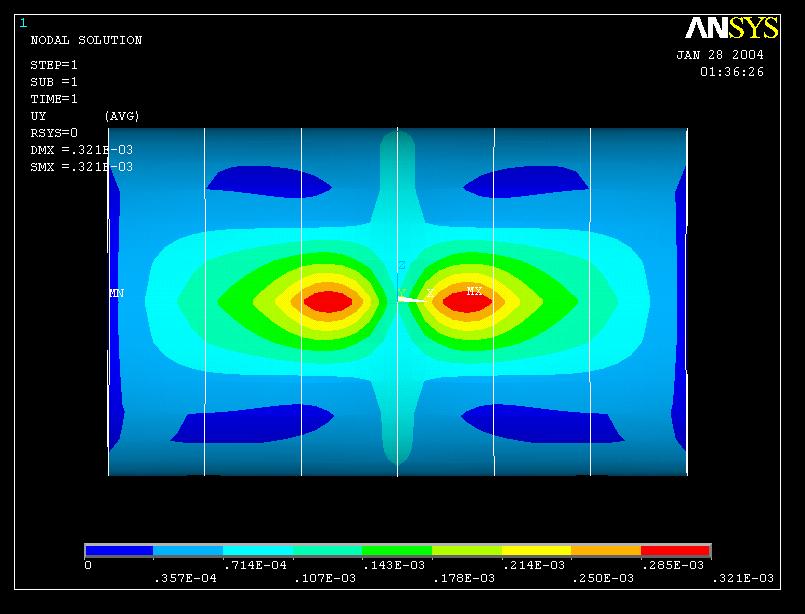

2) g1=g3=g4=0.4m , g2=0.2m

3) g2=g3=g4=0.3m , g1=0.2m

4) g1=g2=g3=0.3m , g4=0.2m

5)g1=g4=0.3m , g2=g3=0.2m

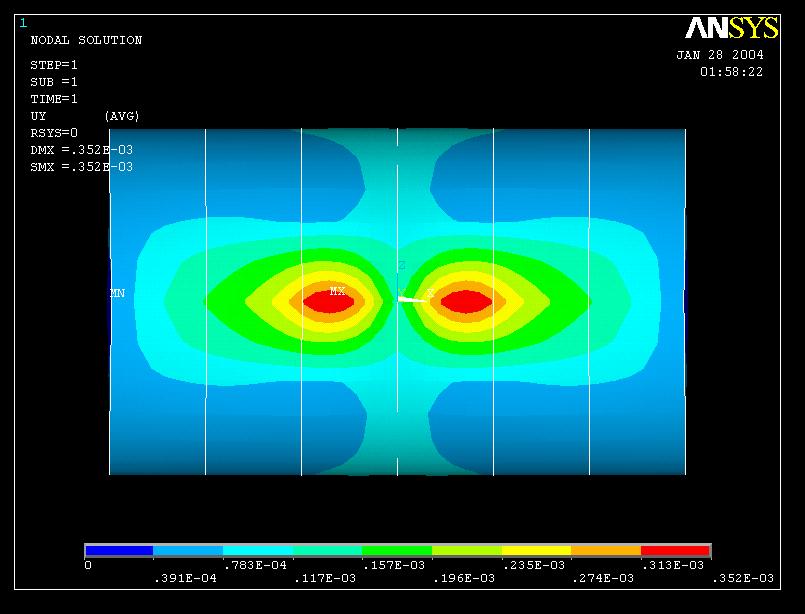

6) g1=g2=0.2m , g3=g4=0.3m

7) g1=g2=g3=0.2m , g4=0.3m

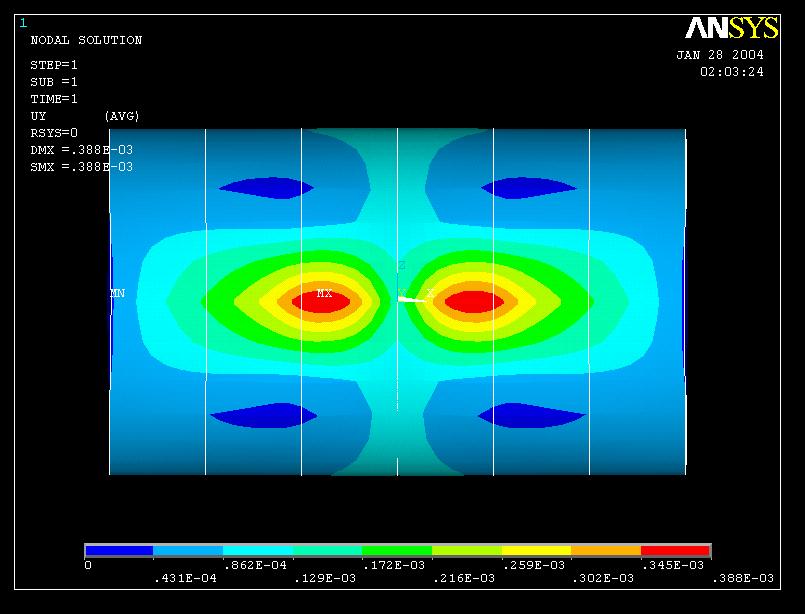

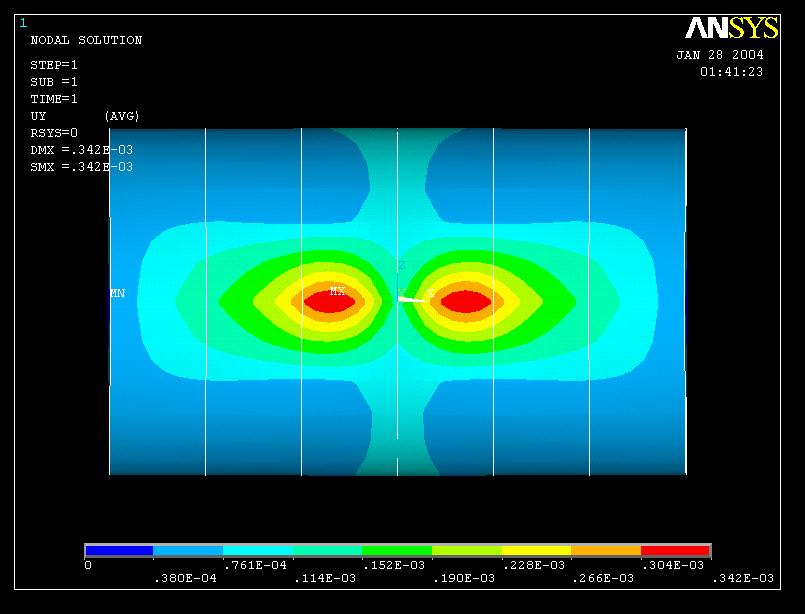

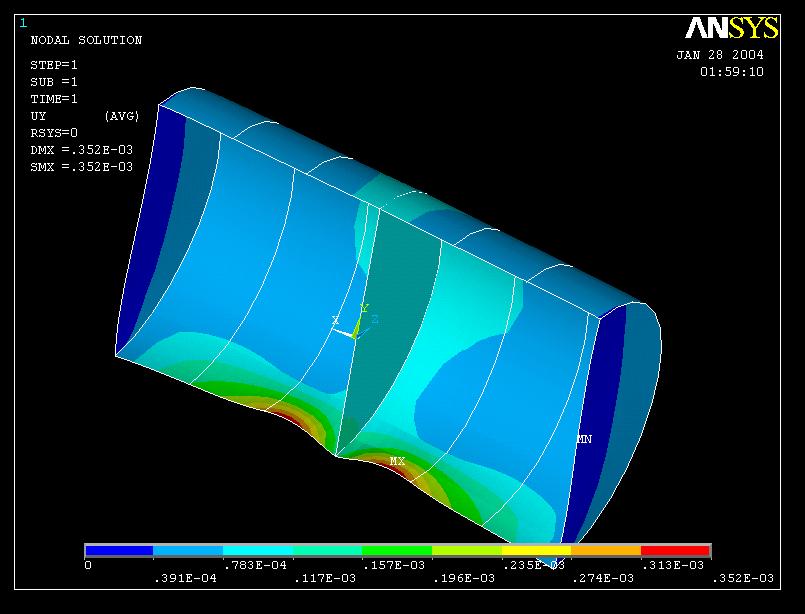

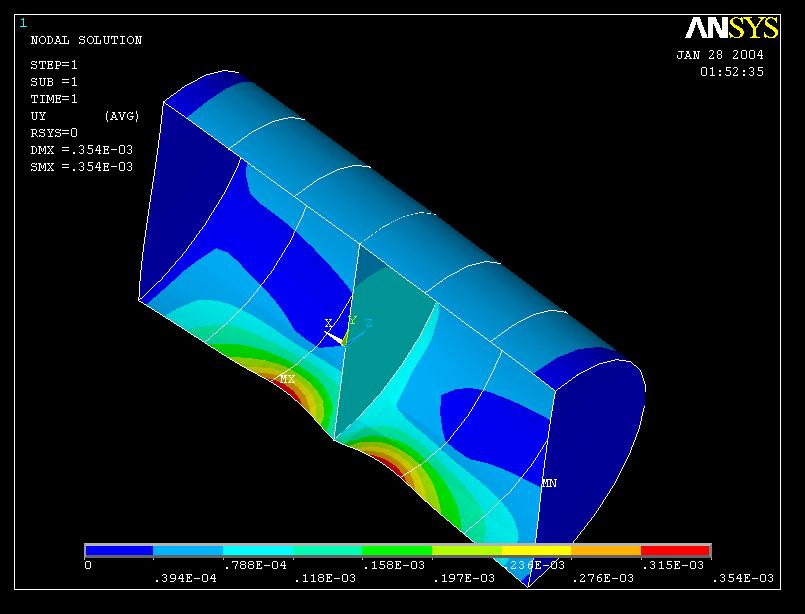

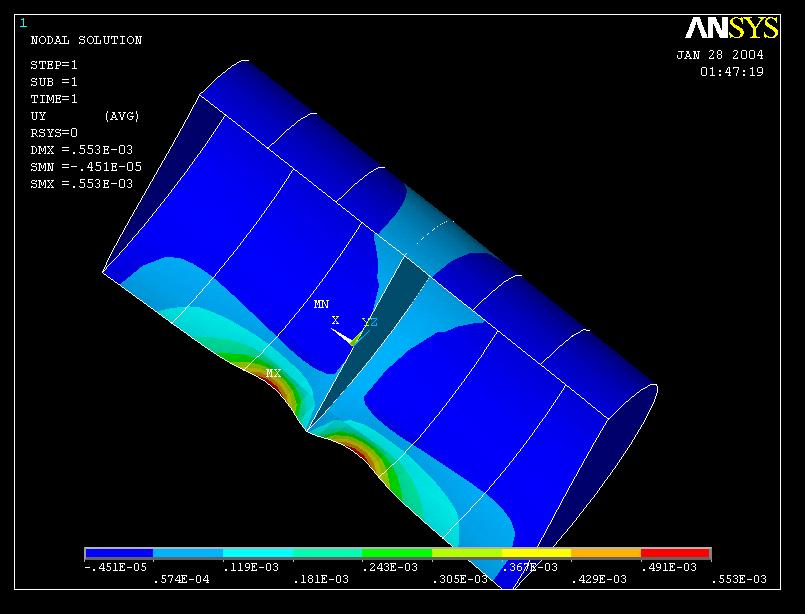

II Odkształcenia (walec rozcięty)

1) g1=g2=g4=0.3m , g3=0.2m

2) g1=g3=g4=0.4m , g2=0.2m

3) g2=g3=g4=0.3m , g1=0.2m

4) g1=g2=g3=0.3m , g4=0.2m

5) g1=g4=0.3m , g2=g3=0.2m

6) g1=g2=0.2m , g3=g4=0.3m

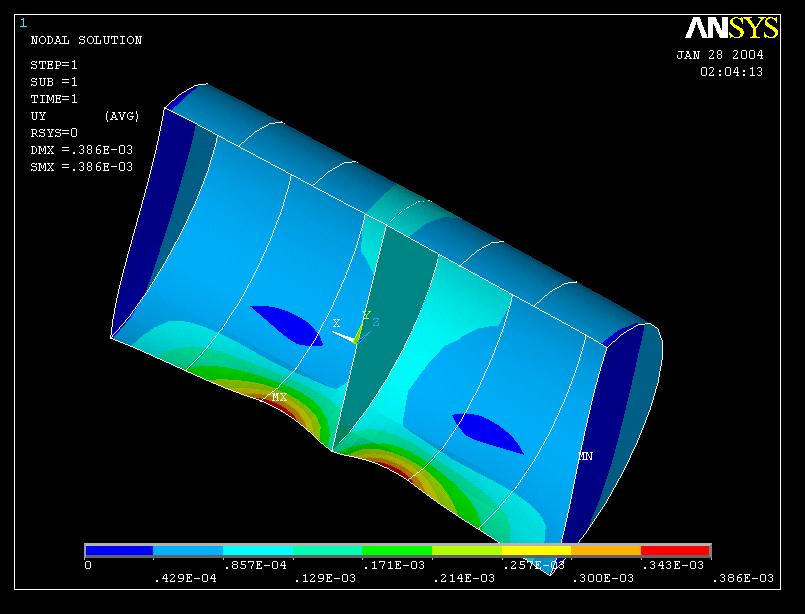

7) g1=g2=g3=0.2m , g4=0.3m

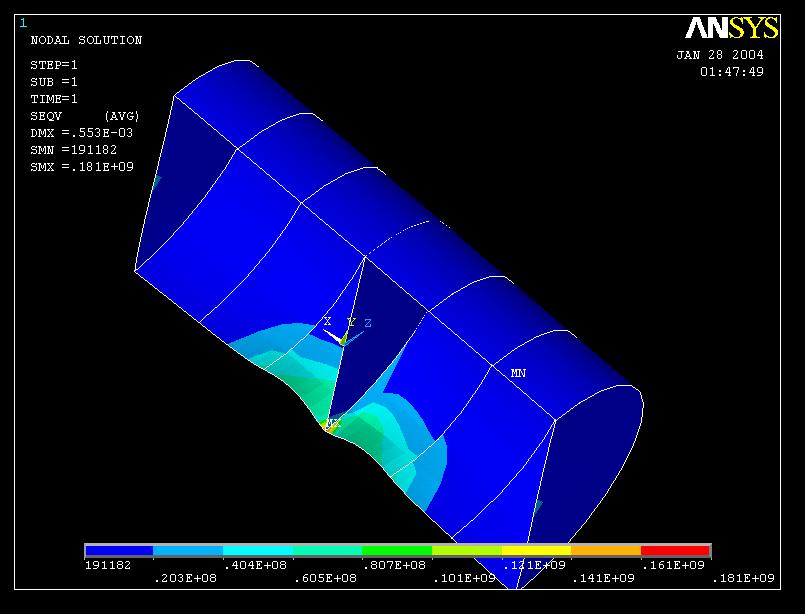

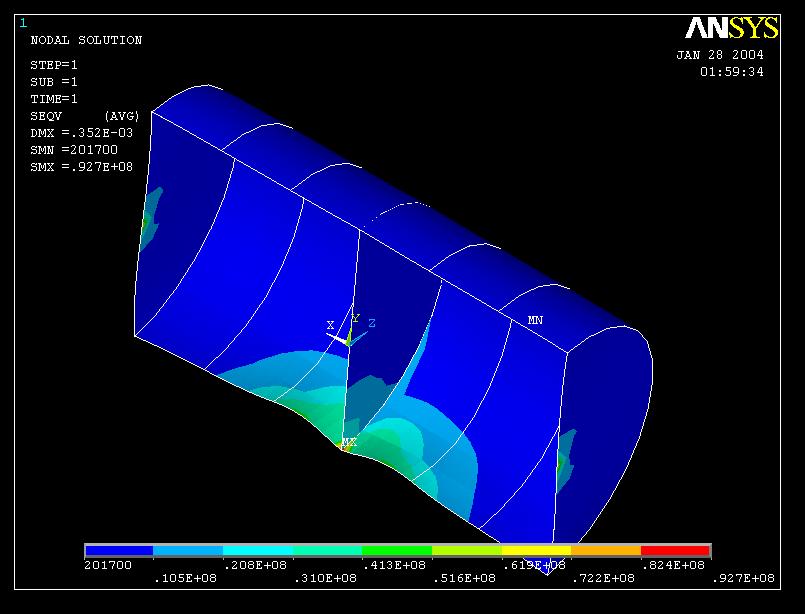

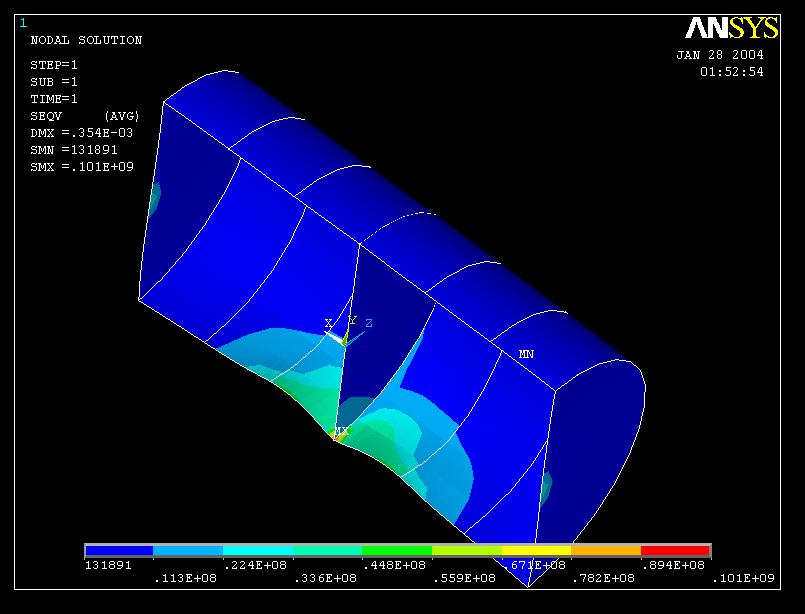

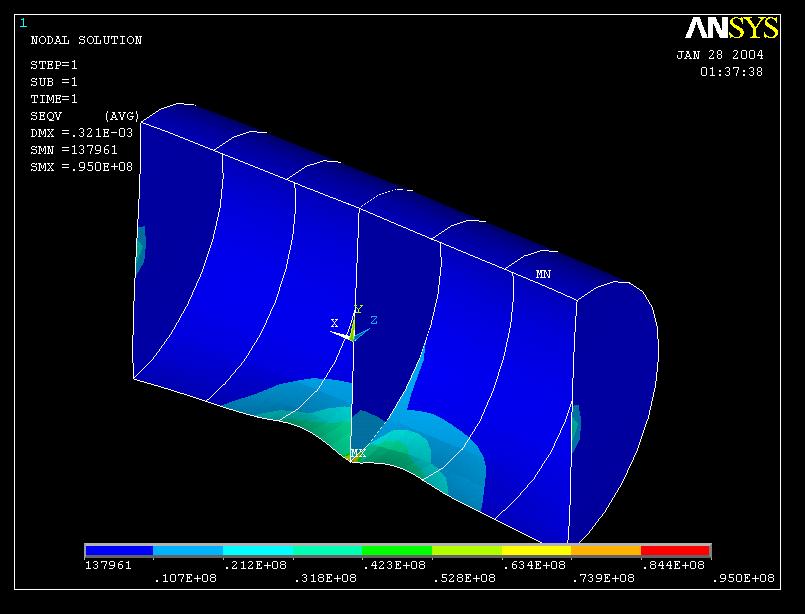

III Naprężenia zredukowane Hubera

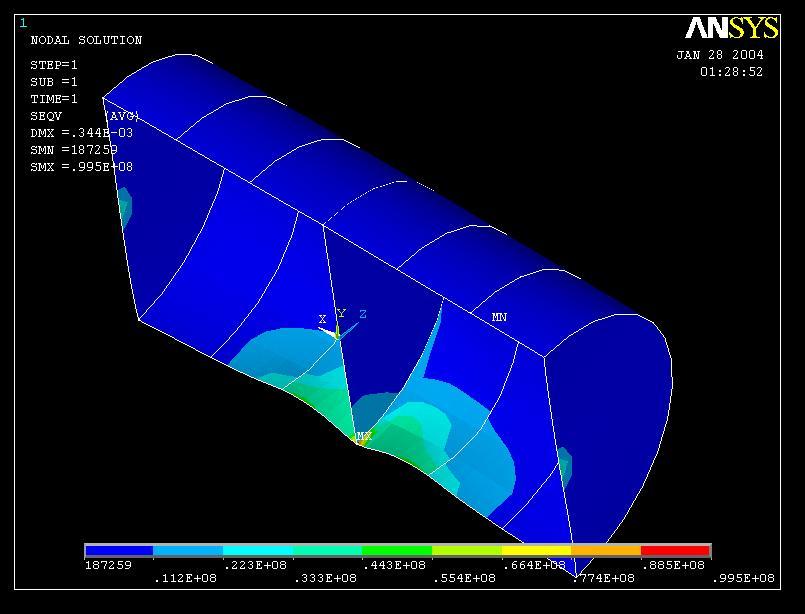

1) g1=g2=g4=0.3m , g3=0.2m

2) g1=g3=g4=0.4m , g2=0.2m

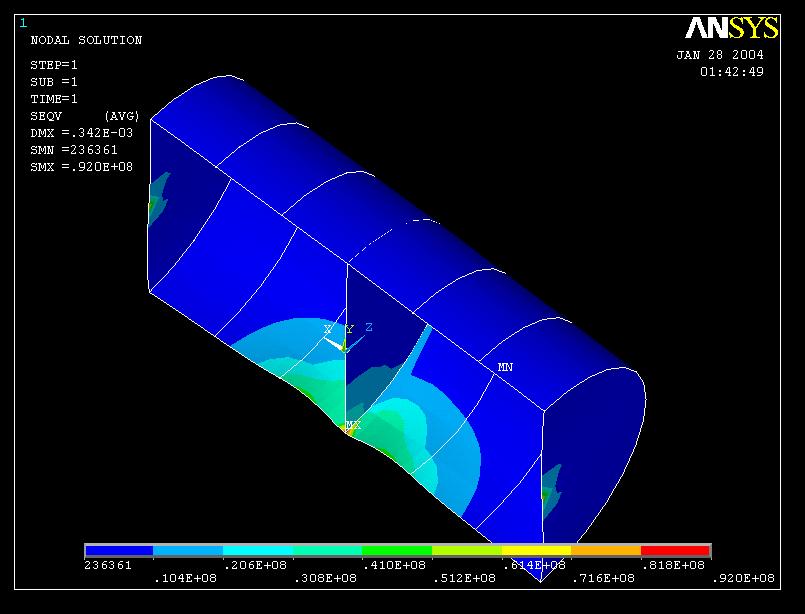

3) g2=g3=g4=0.3m , g1=0.2m

4) g1=g2=g3=0.3m , g4=0.2m

5) g1=g4=0.3m , g2=g3=0.2m

6) g1=g2=0.2m , g3=g4=0.3m

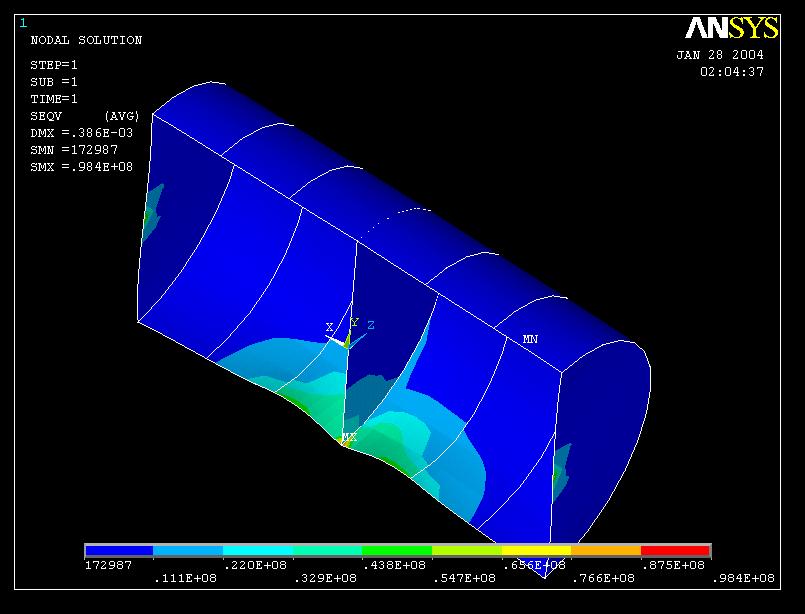

7) g1=g2=g3=0.2m , g4=0.3m
