OBLICZENIOWA ANALIZA CZESCI MASZYN
Tematy zadań projektowych w roku akadem. 2003/2004
Zadanie nr 2.

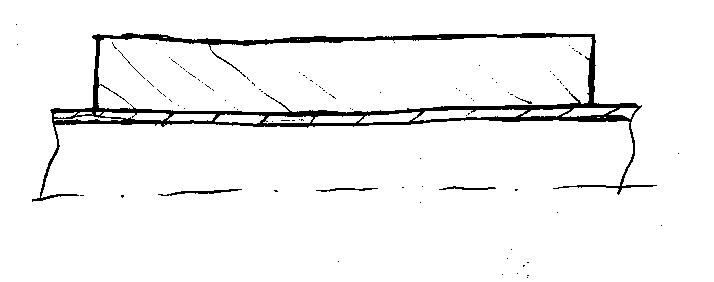

Poprawić konstrukcję nakładki na rurociąg o średnicy 800 mm i grubości ścianki 11 mm.
Problem spiętrzenia napiętrzeń w wyniku lokalnego usztywnienia rury jest analogiczny, jak w przypadku kołnierzy na rurociągu - patrz http://www.kkiem.mech.pg.gda.pl/rurociagi/z1/projektowanie/ropa.html a dodatkowo ważne jest wyprowadzenie spoiny poza strefę spiętrzenia.
Zadanie nr 2.a) Zadanie rozwiązać dla warunków eksploatacyjnych: obciążając rurociąg pełnym dopuszczalnym ciśnieniem wewnętrznym p=6.4 MPa.
Zadanie nr 2.b) Zadanie rozwiązać dla warunków montażowych: obciążając nakładkę i rurę zginaniem od ciężaru 100 m rury podpartej na obu końcach (nakładka modelowo znajduje się w środku długości).
