OBLICZENIOWA ANALIZA CZESCI MASZYN
Tematy zadań projektowych w roku akadem. 2003/2004
Zadanie nr 3. ab

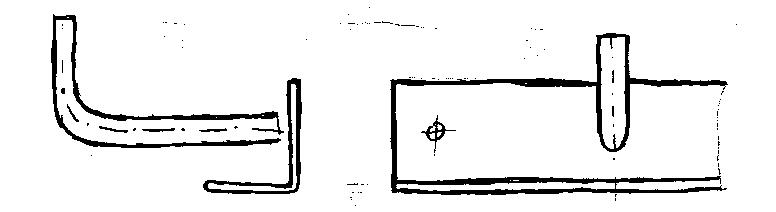

Zaprojektować połączenie rury haka holowniczego z kątownikiem mocowania do nadwozia samochodu osobowego. Składowe poziome i pionowe obciązenia główki haka przyjąć równe ciężarowi przyczepy G = 3000 N. Rura ma średnicę zewn. 28 mm i grubość ścianki 3 mm, kątownik 60×40 ma taką samą grubość ścianki.
Rozwiązywniem zadania zajmują się dwie osoby niezależnie, przy czym jedna osoba "dostarcza" drugiej model geometryczny rury i jej obciążenia, a druga model geometryczny kątownika i jego podparcia.
