OBLICZENIOWA ANALIZA CZĘŚCI MASZYN
Tematy zadań projektowych w roku akadem. 2003/2004
Zadanie nr 6.a) b) c) d)

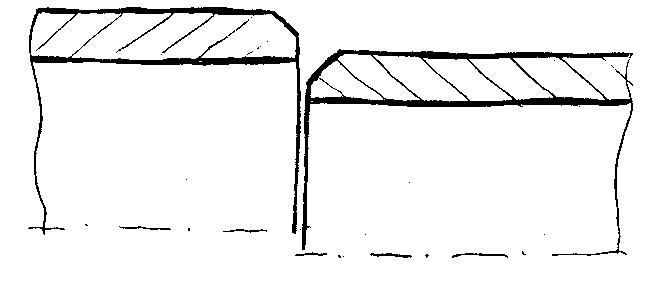

Dla rurociągu o średnicy 800 mm i grubości ścianki 11 mm określić konieczne obniżenie ciśnienia tłoczenia ropy, jeśli jedna z obwodowych spoin została wykonana z wadą polegajacą na przesunięciu osi łaczonych odcinków rury (wartość przesunięcia uwzględnić w obliczeniach parametrycznie.
a) zadanie rozwiązać na modelu bryłowym,
b) zadanie rozwiązać na modelu osiowo-symetrycznym (płaskim),
c) zadanie rozwiązać na modelu powłokowym,
d) zadanie rozwiązać dla stanu montażowego, w którym nie działa ciśnienie ropy, ale moment zginający wynikający z ciężaru rury podpartej na dwóch podporach odległych o 50 m (spoina w środku).
