OBLICZENIOWA ANALIZA

CZĘSCI MASZYN

ZAKRZEWSKI WITOLD PM

SEM VII

WYDZIAŁ MECHANICZNY

ZADANIE DO ROZWIAZANIA

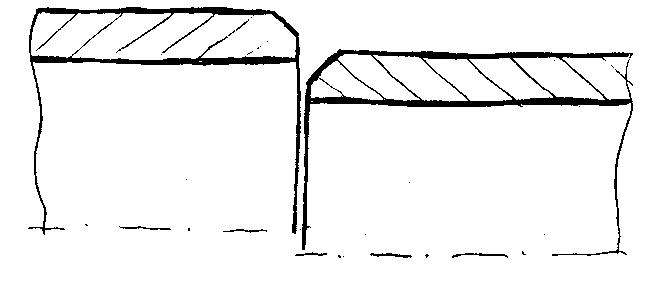

DLA RUROCIĄGU O ŚREDNICY 800 MM I GRUBOŚCI ŚCIANKI 11 MM OKREŚLIĆ KONIECZNE OBNIŻENIE CIŚNIENIA TŁOCZENIA ROPY, JEŚLI JEDNA Z OBWODOWYCH SPOIN ZOSTAŁA WYKONANA Z WADĄ POLEGAJĄCĄ NA PRZESUNIĘCIU OSI ŁĄCZONYCH ODCINKÓW RURY (WARTOŚĆ PRZESUNIĘCIA UWZGLĘDNIĆ W OBLICZENIACH PARAMETRYCZNIE). ZADANIE ROZWIĄZAĆ NA MODELU BRYŁOWYM

MATERIAL

STAL 18G2A-GRANICA PLASTYCZNOSCI Re(350MPa), GRANICA WYTRZYMAŁOSCI NA ROZCIĄGANIE Rm(580MPa)

OBLICZENIA SPOINY

SPOINA CZOŁWA

z=1

zo=0.75

x=2

k`=z*zo*Re/x=131,25MPa

OBLICZENIA MAKSYMALNEGO CISNIENIA

D=800mm

g=11mm

k`>Ö 3*p*D/(4*g)

p<3,3MPa

CIŚNIENIE MAKSYMALNE 3,3MPa

MODELE PODPARCIA

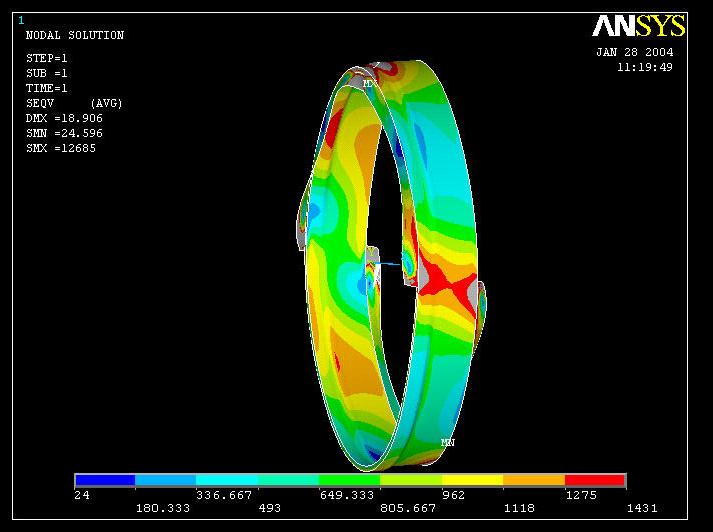

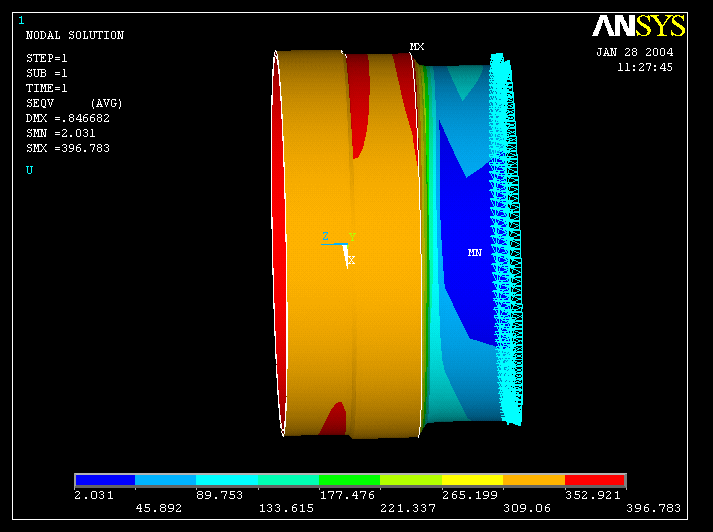

PODPARCIE PUNKTOWE

PODPARCIE POWŁOKĄ SHELL93

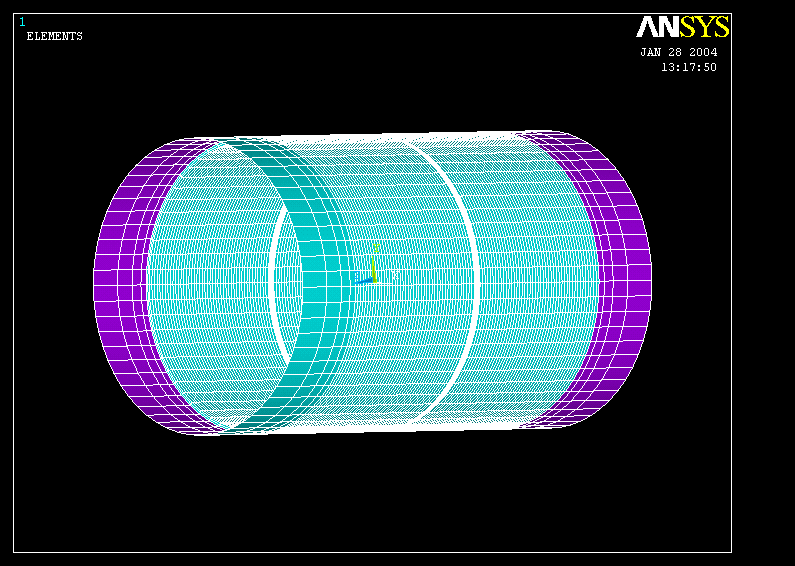

PODZIAŁ NA ELEMENTY

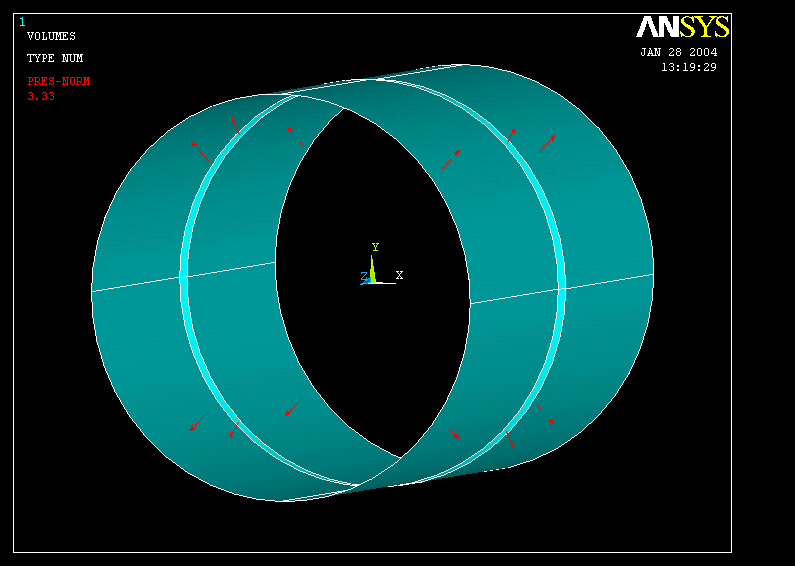

OBCIĄŻENIA

NAPRĘŻENIA ZREDUKOWANE (HUBERA)

SZEROKOŚĆ SPOINY A=5mm

ZAKRES BŁĘDU NIEOSIOWOŚCI B=0-11mm

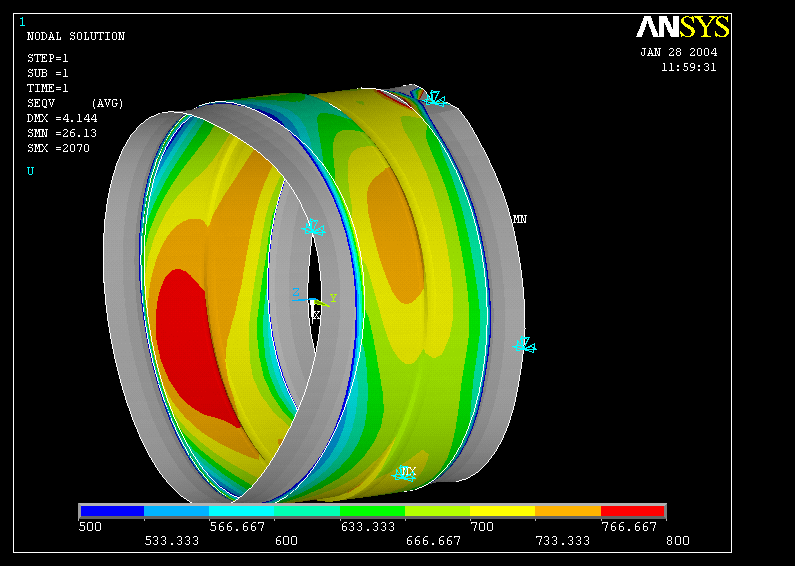

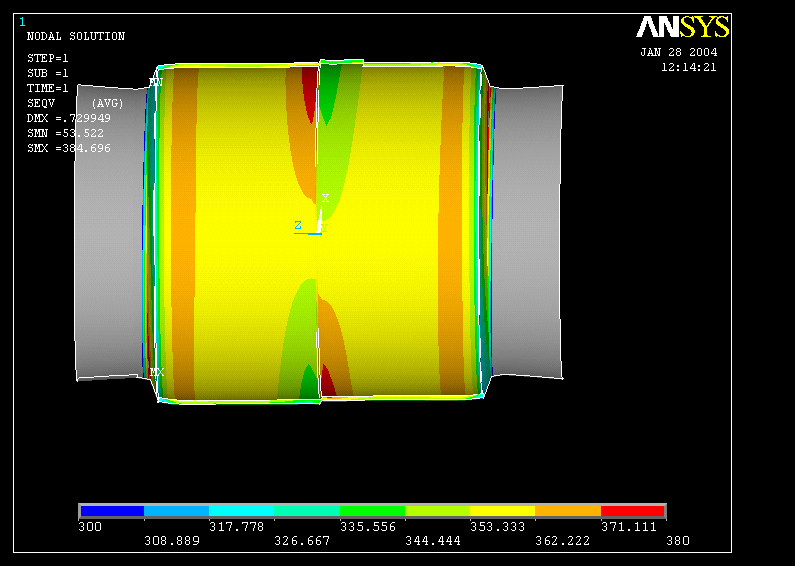

P=10Mpa B=11mm

B=0

SZEROKOŚĆ SPOINY A=10mm

ZAKRES BŁĘDU NIEOSIOWOŚCI B=0-11mm

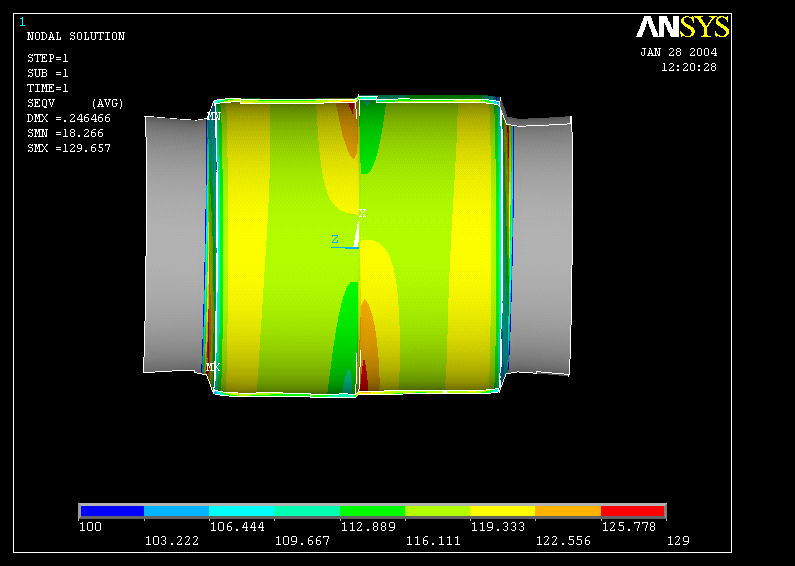

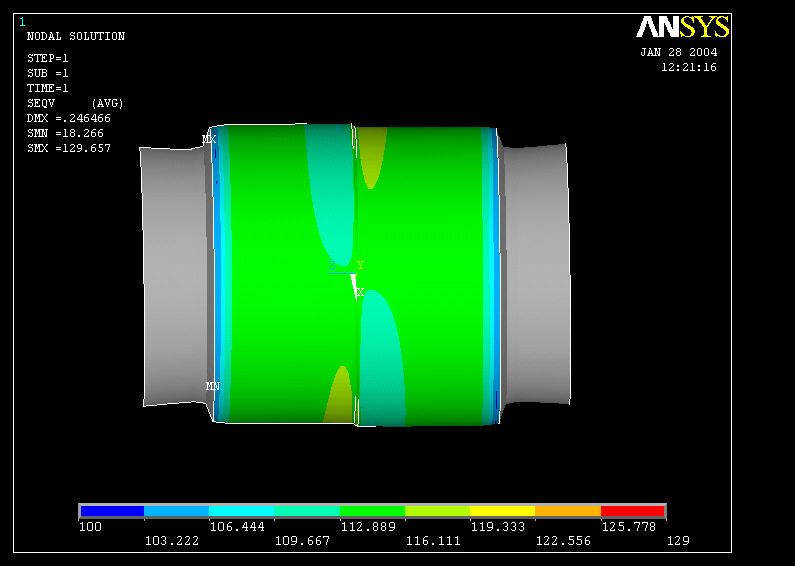

P=3,33MPa

NAPRĘŻENIA NA MODELU Z DUŻYMI PRZEMIESZCZENIAMI

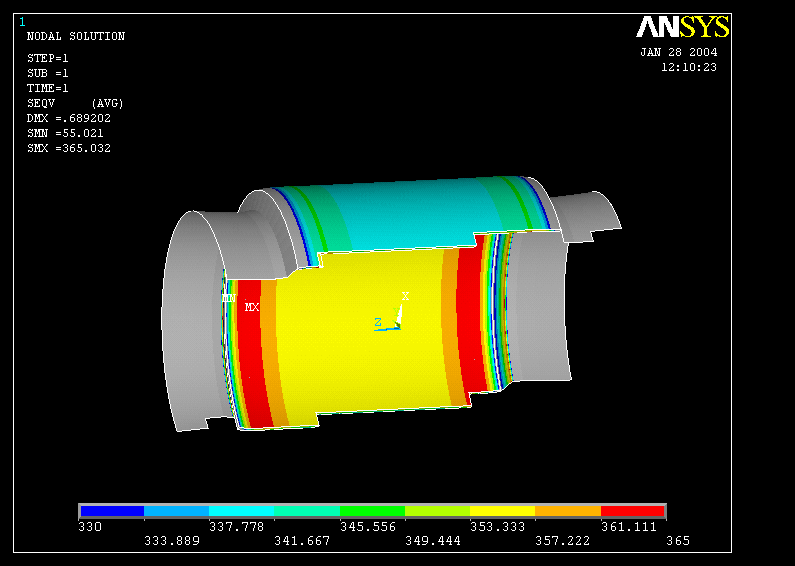

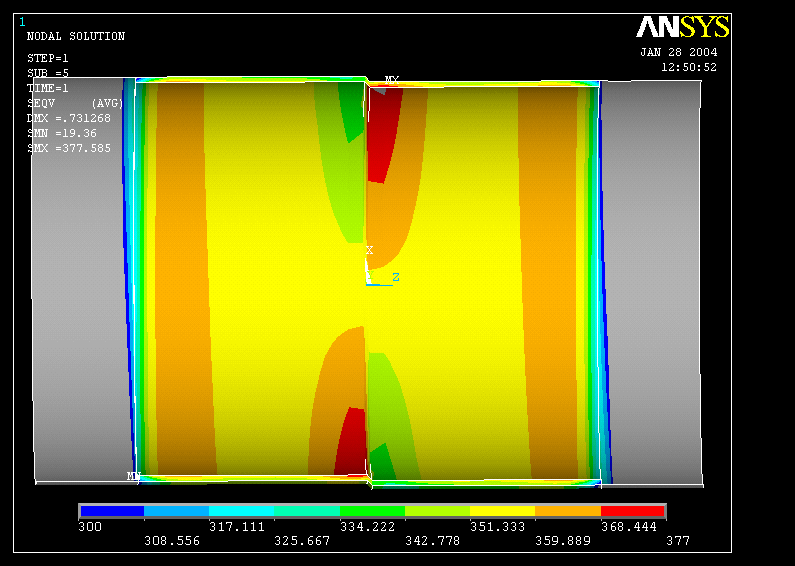

P=10MPa, A=10mm, B=11mm

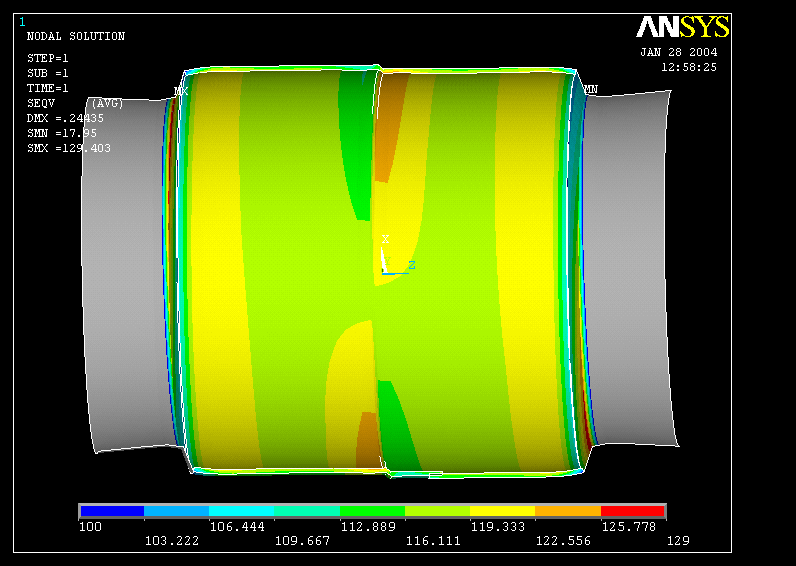

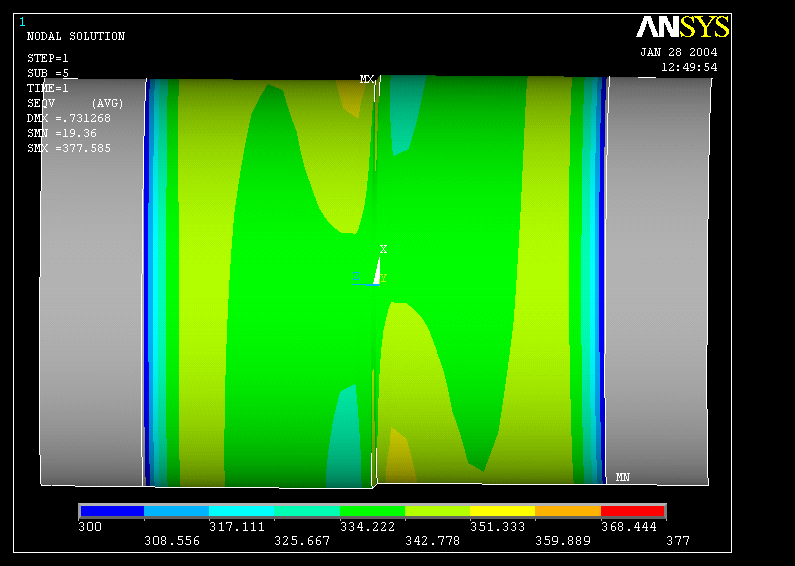

P=3,33MPa, A=10mm, B=11mm

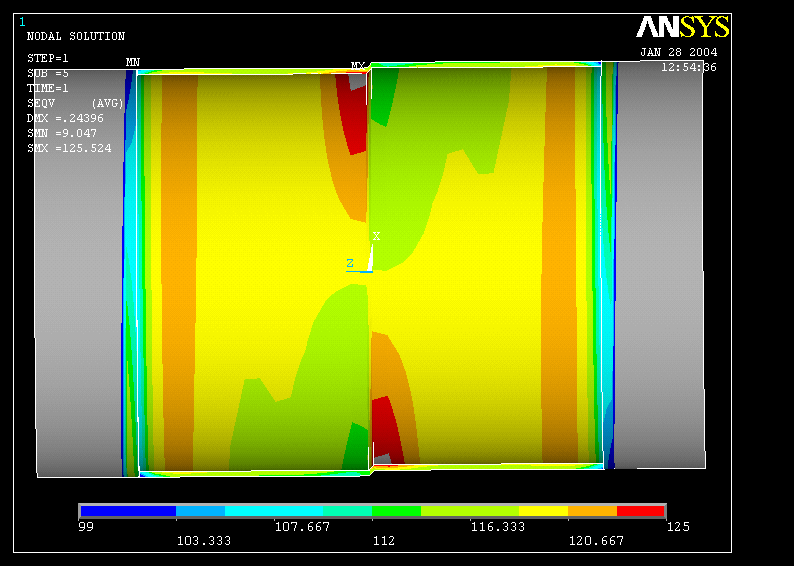

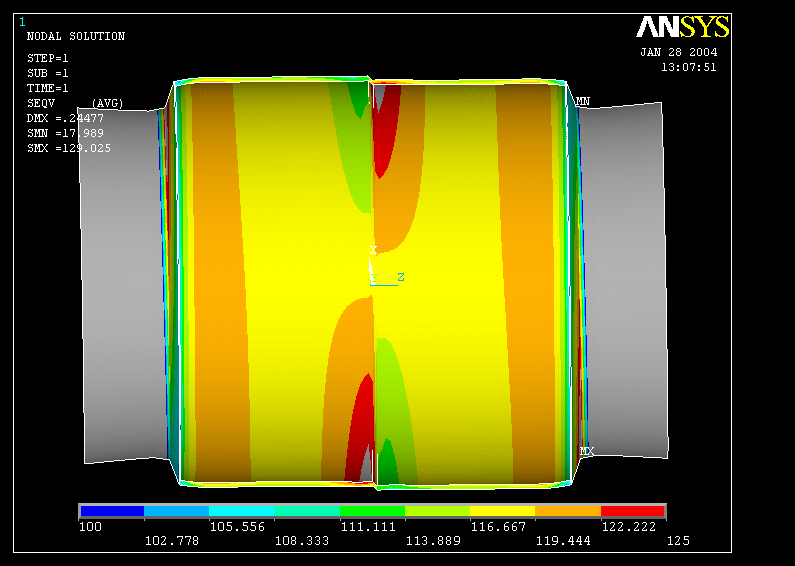

WIELKOSC ELEMENTOW P=3,3MPa

ELEMENTY MAŁE

ELEMENTY DUZE

WNIOSKI

WIDAC RÓŻNICE W STANIE NAPRĘŻEŃ W ZALEŻNOŚCI OD BŁĘDU OSIOWOŚCI SPAWANEGO RUROCIĄGU, SĄ TO WARTOSCI RZEDU 15MPA. WIDAC TEZ ROZNICE NAPRĘŻENIACH W ZALEŻNOSCI OD WIELKOSCI ELEMENTOW.NAPREŻENIA SĄ TEŻ ZALEZNE OD CZASU PRZYKŁADANIA OBCIAZENIA.
