RUROCIĄGI DALEKIEGO ZASIĘGU

Eksploatacja

Korozja w środowisku wilgotnym

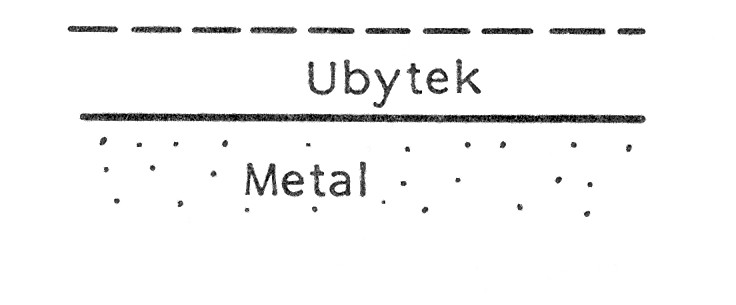

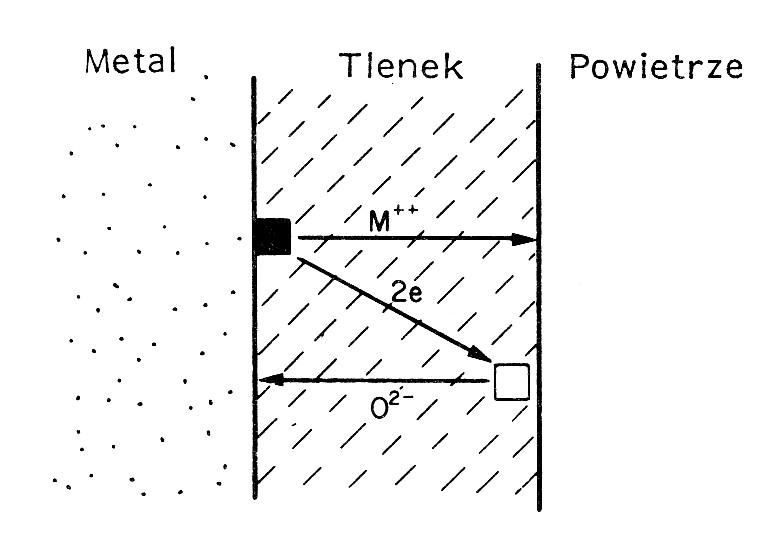

Jeszcze raz utlenianie "suche" (powtórka)

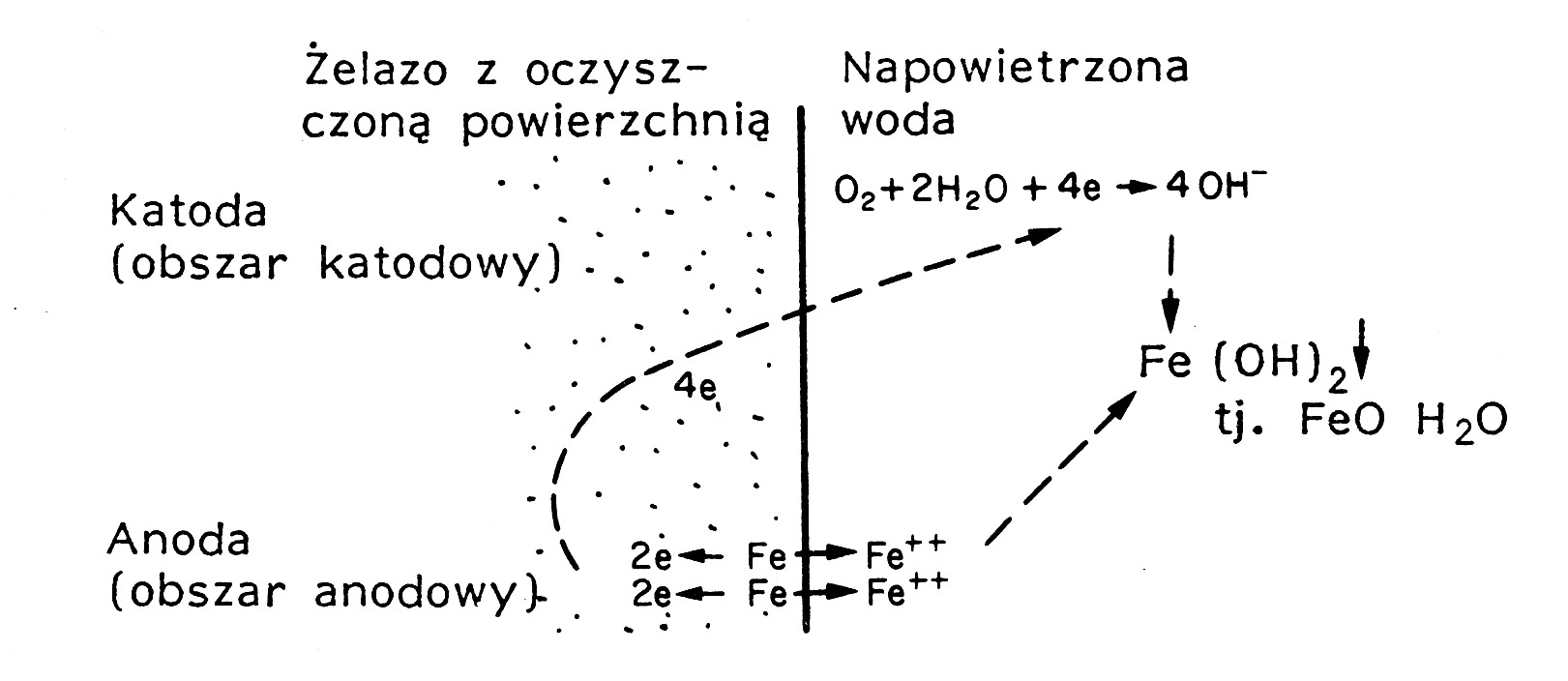

Mikromechanizm korozji w środowisku wilgotnym

uwodniony tlenek żelaza!

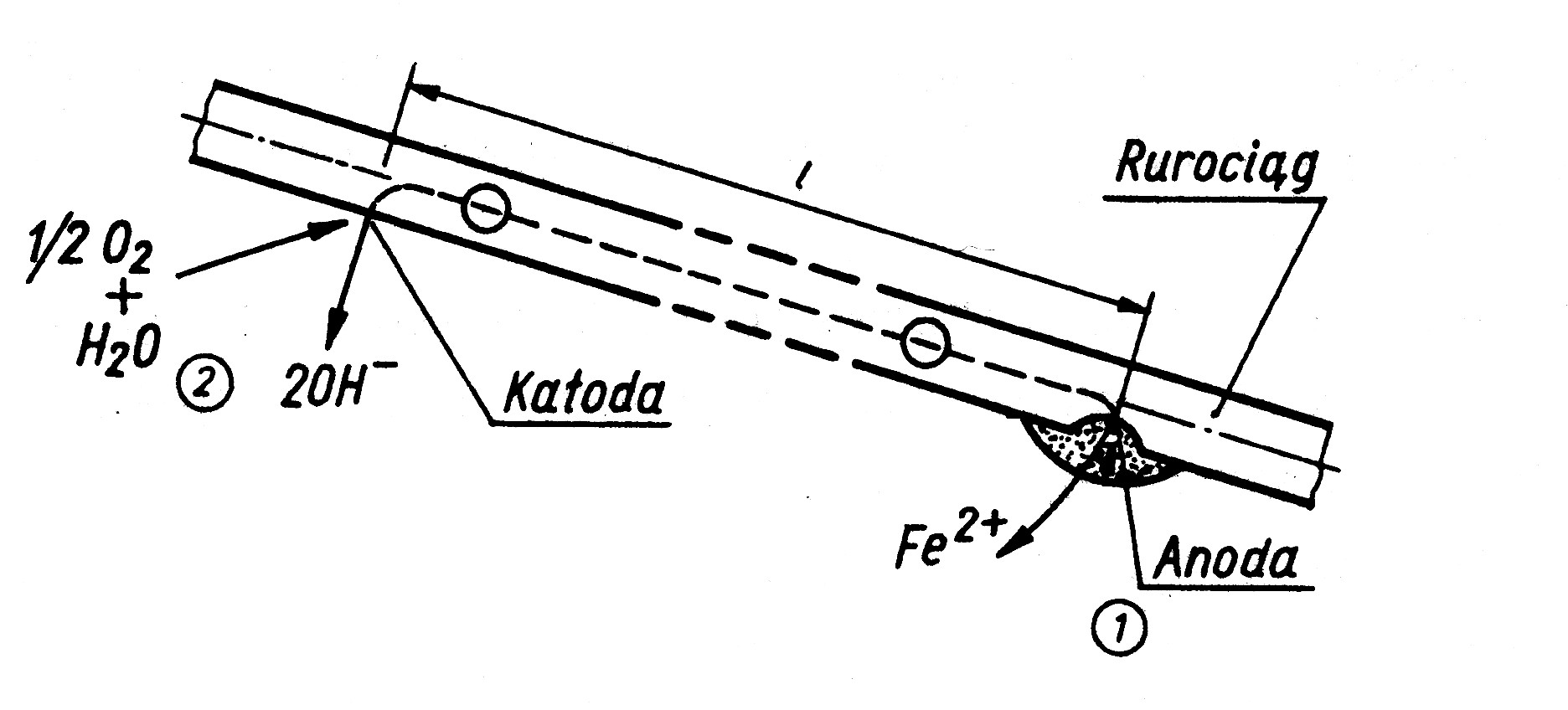

1. obszar anodowy (beztlenowy) - grunt ilasty

2. obszar katodowy (natleniony) - grunt piaszczysty

Szybkość gwałtownie (miliony razy w porównaniu z utlenianiem suchym) wzrasta, bo:

• Fe(OH)₂ osadza się luźno na powierzchni (albo "odpływa")

• M++, OH-- oraz e (zwłaszcza) w ośrodku ciekłym są bardzo ruchliwe

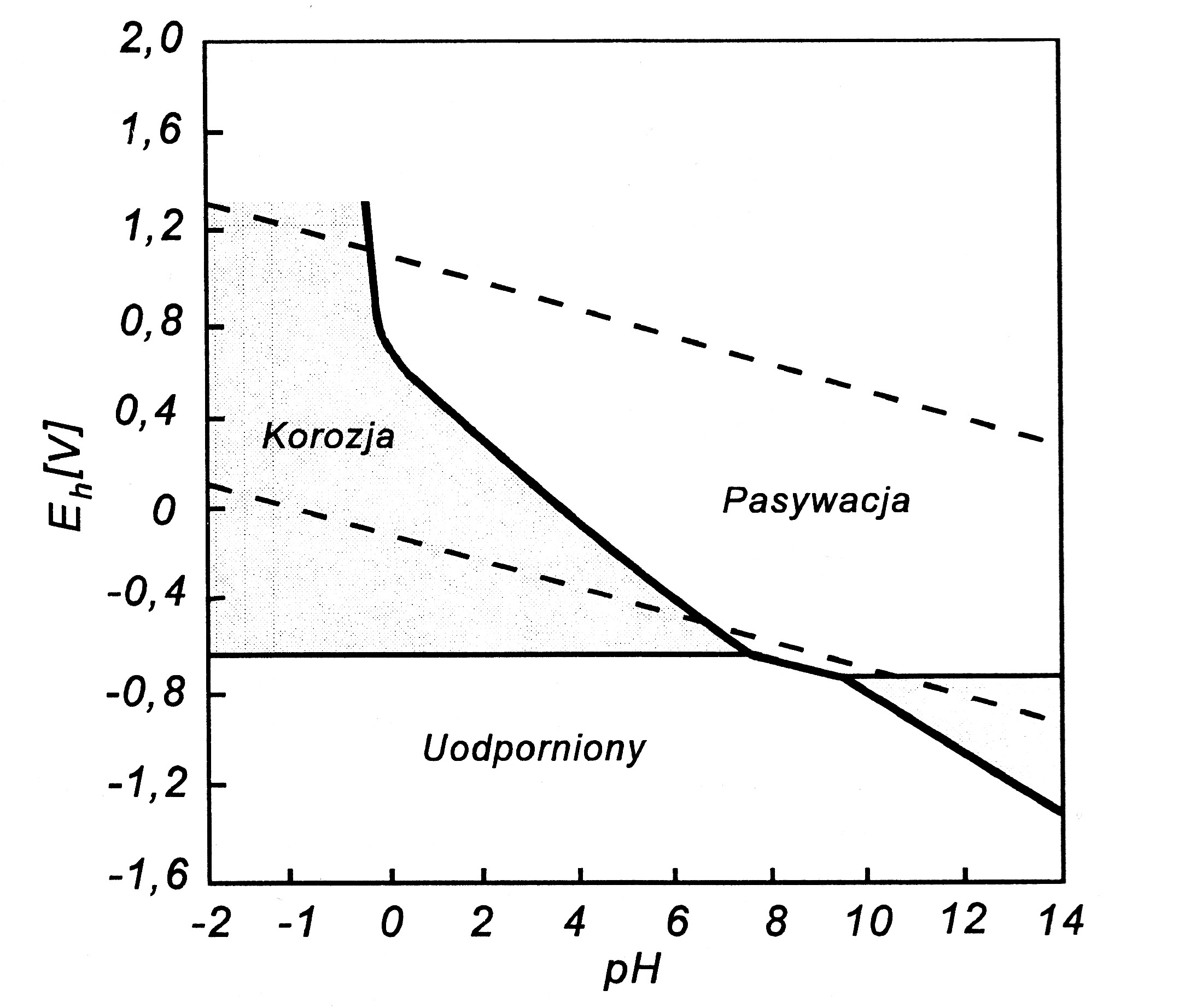

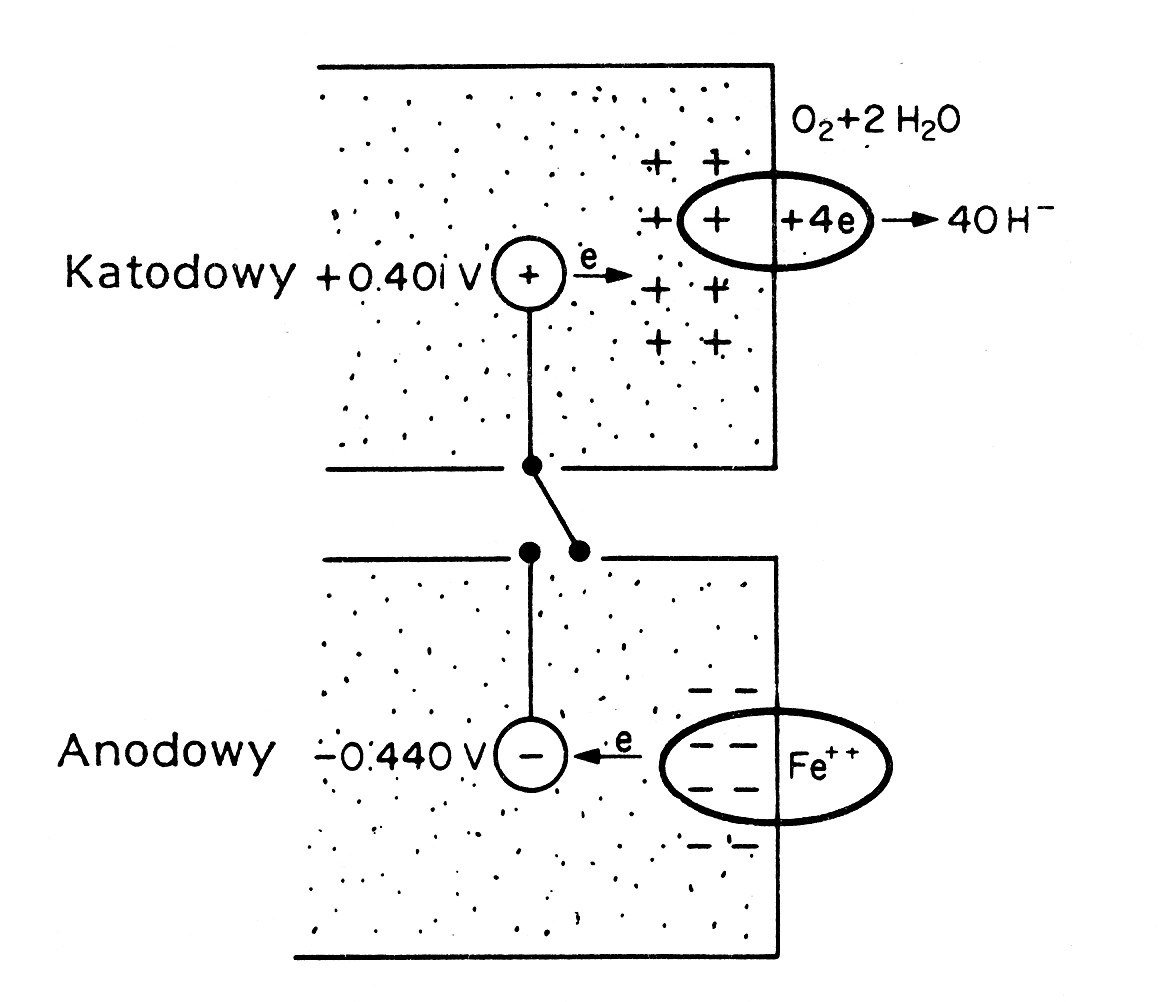

Półogniwa procesu elektrochemicznego (ich wzajemny wpływ na niezbędny przepływ elektronów)

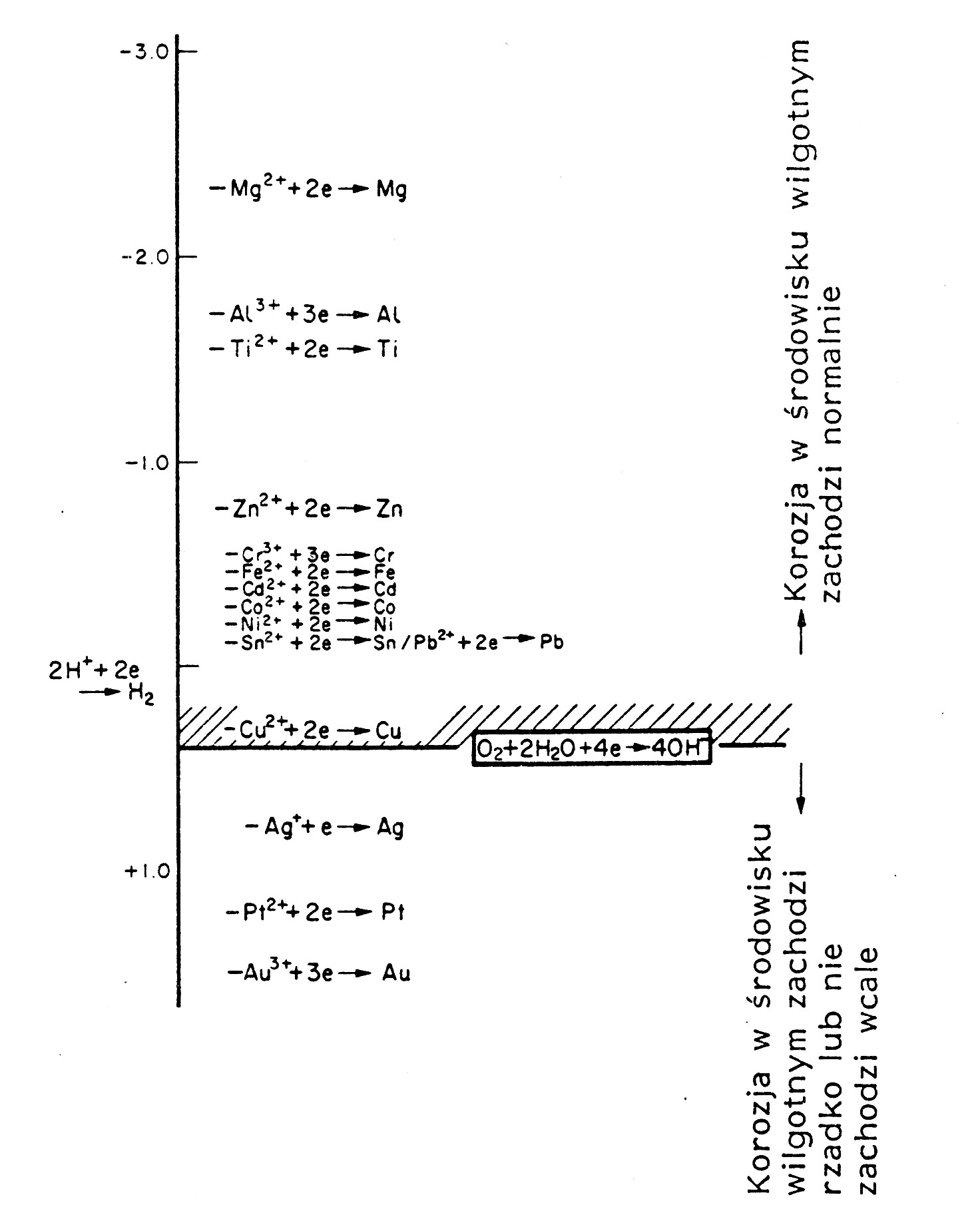

Inne półogniwa procesu elektrochemicznego

Forma korozji suchej

- nie wybiera, "żre równo" (ale powoli)

Charakterystyczne formy korozji elektrochemicznej (mokrej)

- wymaga zróżnicowania gęstości ładunków elektr. i dyfuzji (ostrza, wgłębienia itp.) - każda anomalia jest ogniskiem:

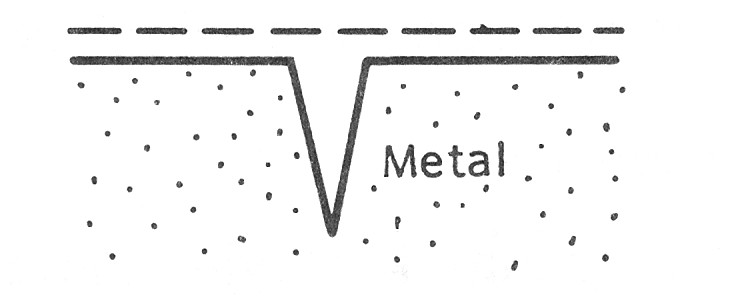

lokalny atak

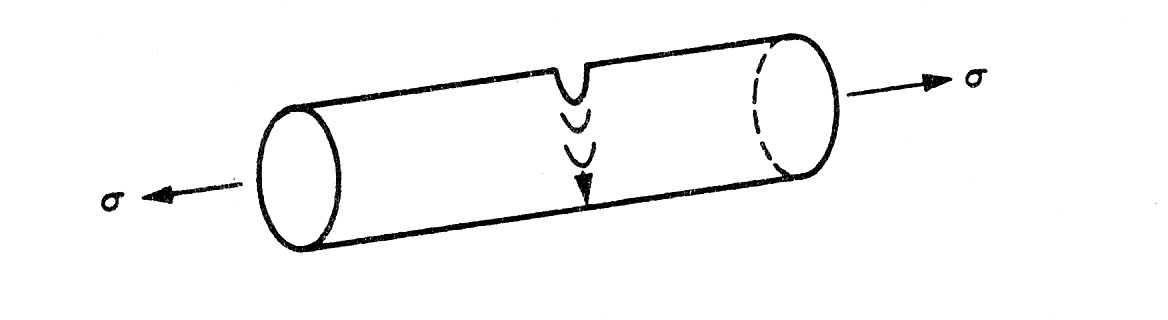

korozja naprężeniowa

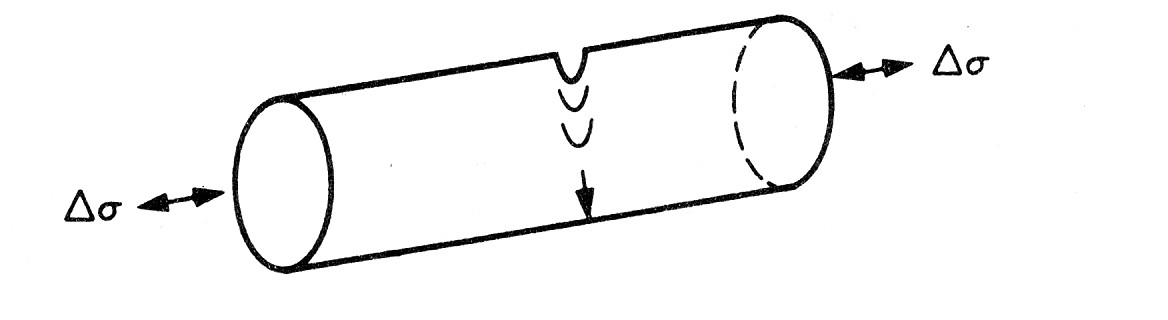

korozja zmęczeniowa

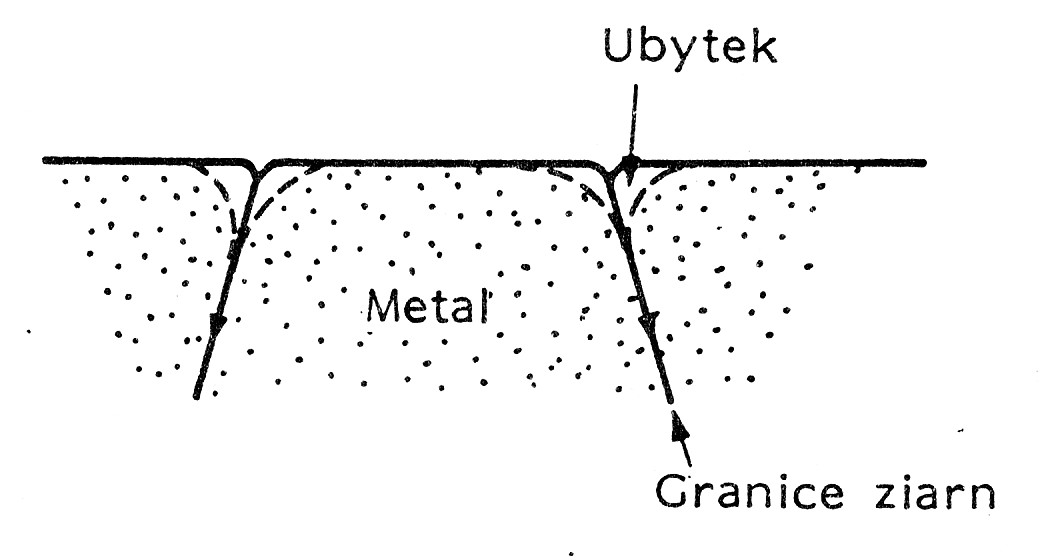

korozja międzykrystaliczna

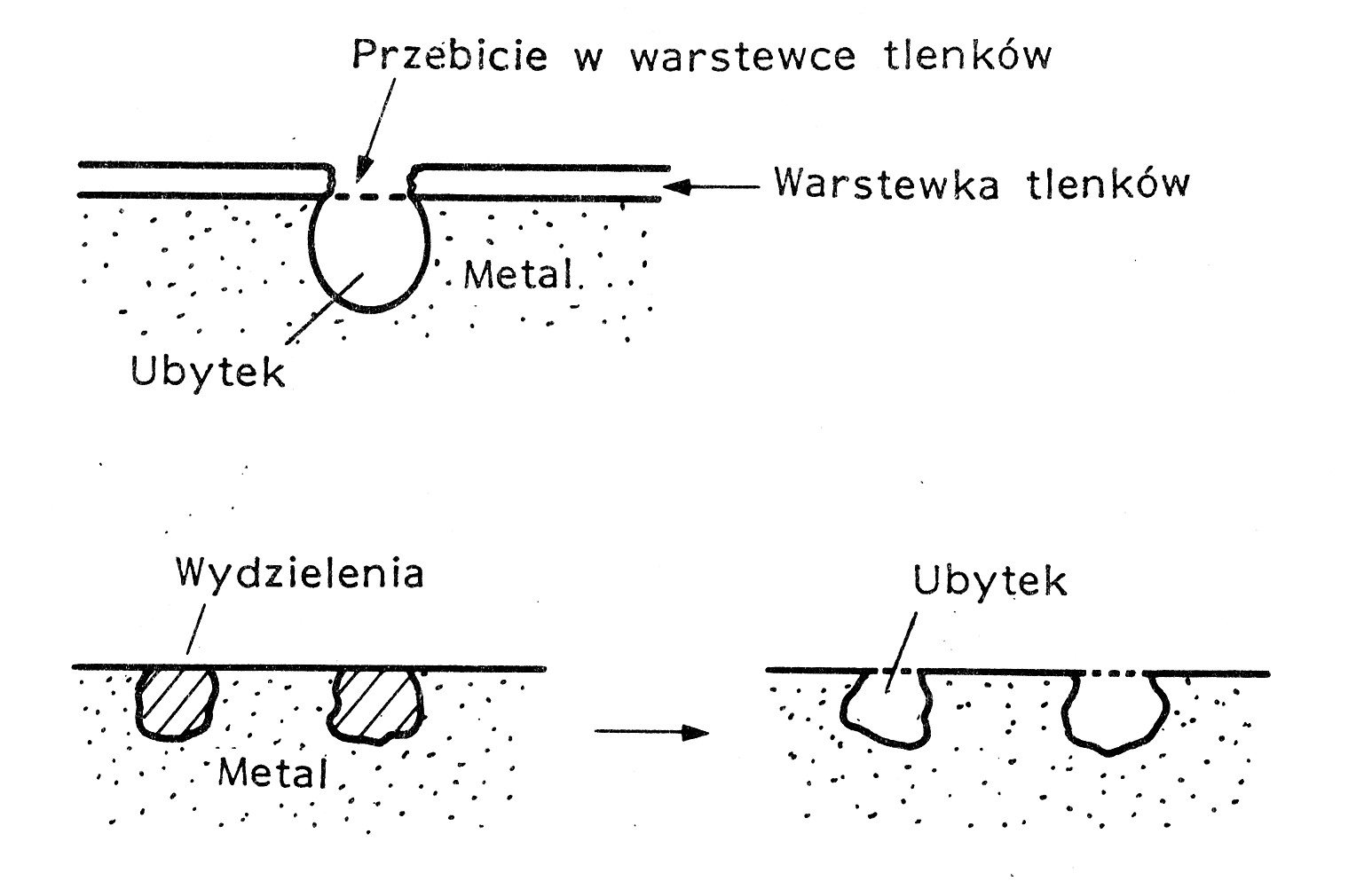

korozja wżerowa

Wpływ bakterii (i innych drobnoustrojów)na przebieg korozji

• trawienie izolacji
• bakterie z metabolizmem tlenowym - zakwaszają glebę
• bakterie z metabolizmem beztlenowym - korozja chemiczna (np siarkowodór) i specyficzna elektrochemiczna

Autor: Leszek Dąbrowski - Wydział Mechaniczny Politechniki Gdańskiej 2003
