Na poszczególnych podstronach zaprezentowano wyniki obliczeń przeprowadzonych podczas analizy.

Zamieszczone zostały graficzne ilustracje stanu naprężeń po przyłożeniu obciążenia a także ilustracje przedstawiające odkształcenia powierzchni (sumaryczne oraz w poszczególnych osiach).

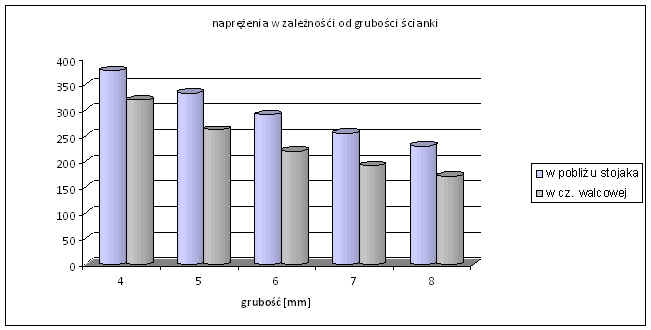

Zbadana także liniowość odksztaceń konstrukcji oraz wpływ grubości ścianki na występujące naprężenia.

g[mm]

Napr. stojak [MPa]

Napr. cz. walcowa

Odkszt. cz. walcowa

4

377

320

0.60

5

333

261

0.49

6

291

221

0.41

7

255

193

0.36

8

230

172

0.32









Dla zbadania nieliniowości ciśnienie zostało zwiększone 5-kotnie i wynosiło 20MPa.

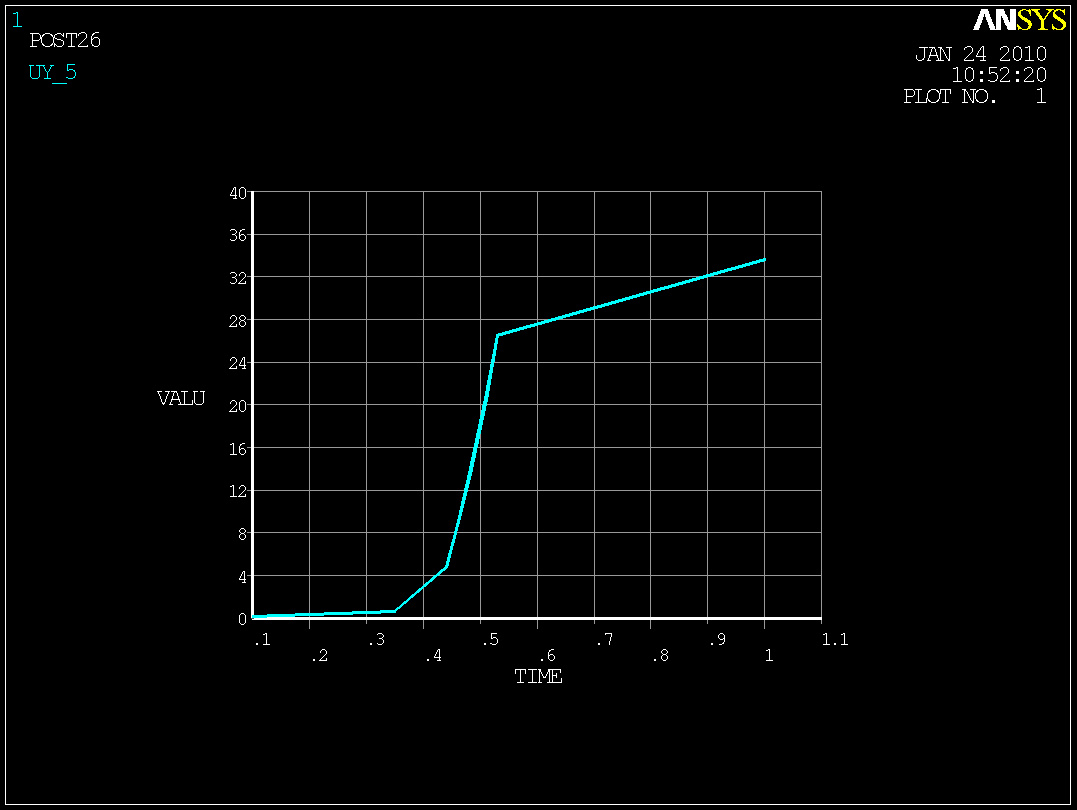

Najpierw sprawdzona została liniowość dla grubości ścianki g=4mm:

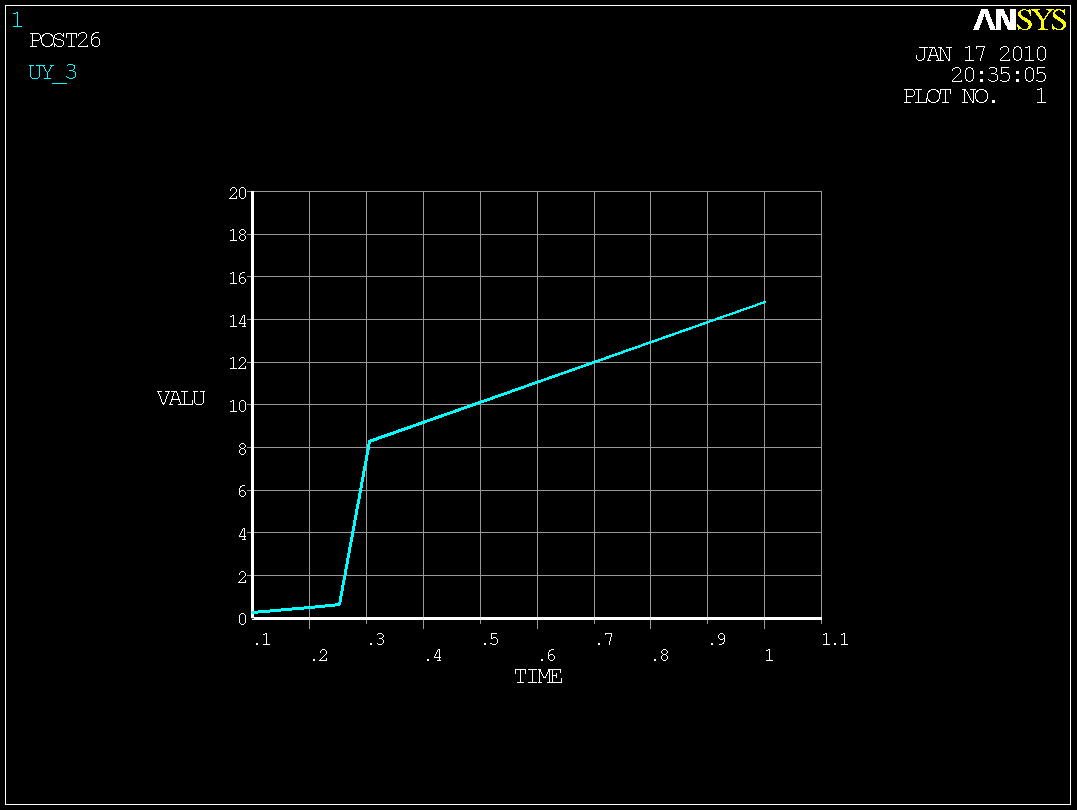

a następnie po zmianach konstrukcyjnych i dla g=6mm:
