OBLICZENIOWA ANALIZA CZĘŚCI MASZYN - ZBIORNIK CIŚNIENIOWY
Główna |
Zadanie |
Model |
Obliczenia/wyniki |
Wnioski |
Optymalizacja |
Optymalizację rozpoczęto od sprawdzenia nieliniowości odkształceń:

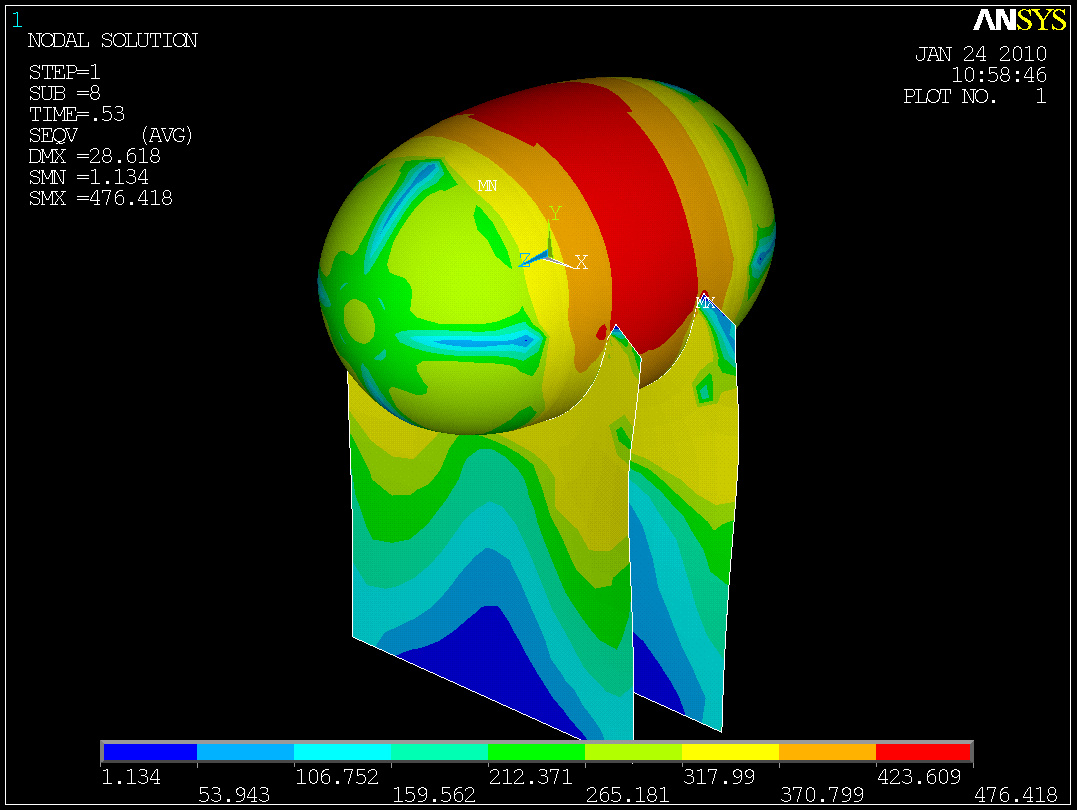

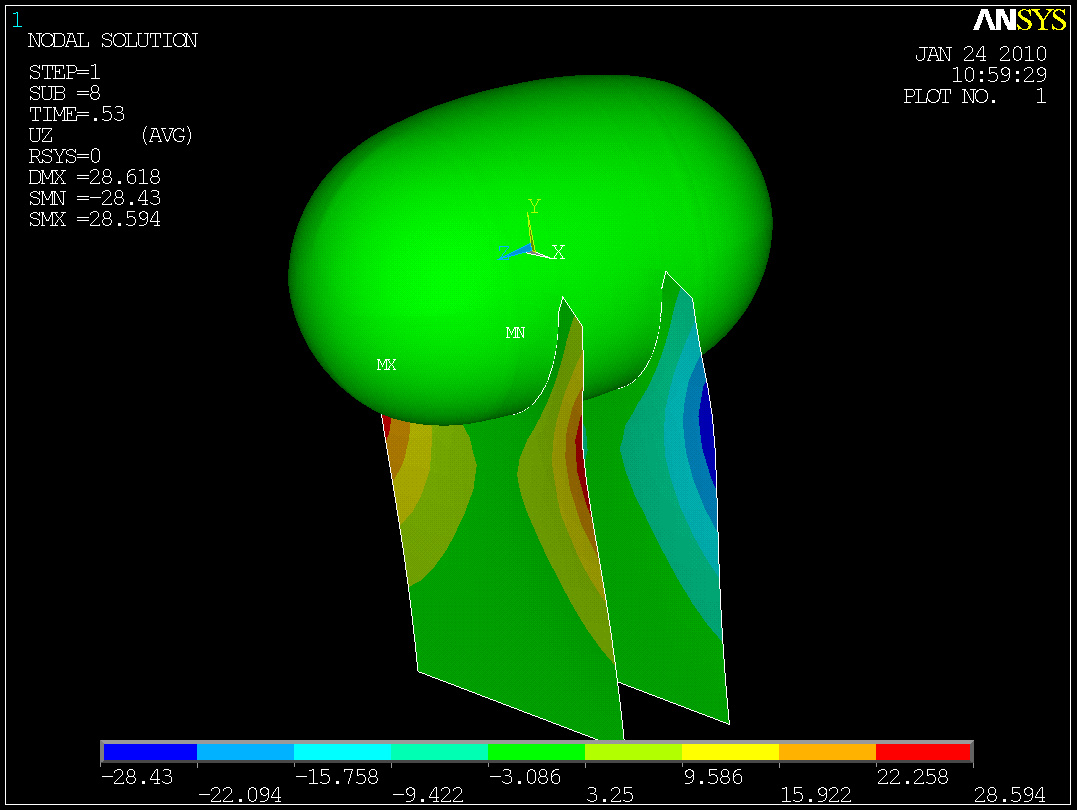

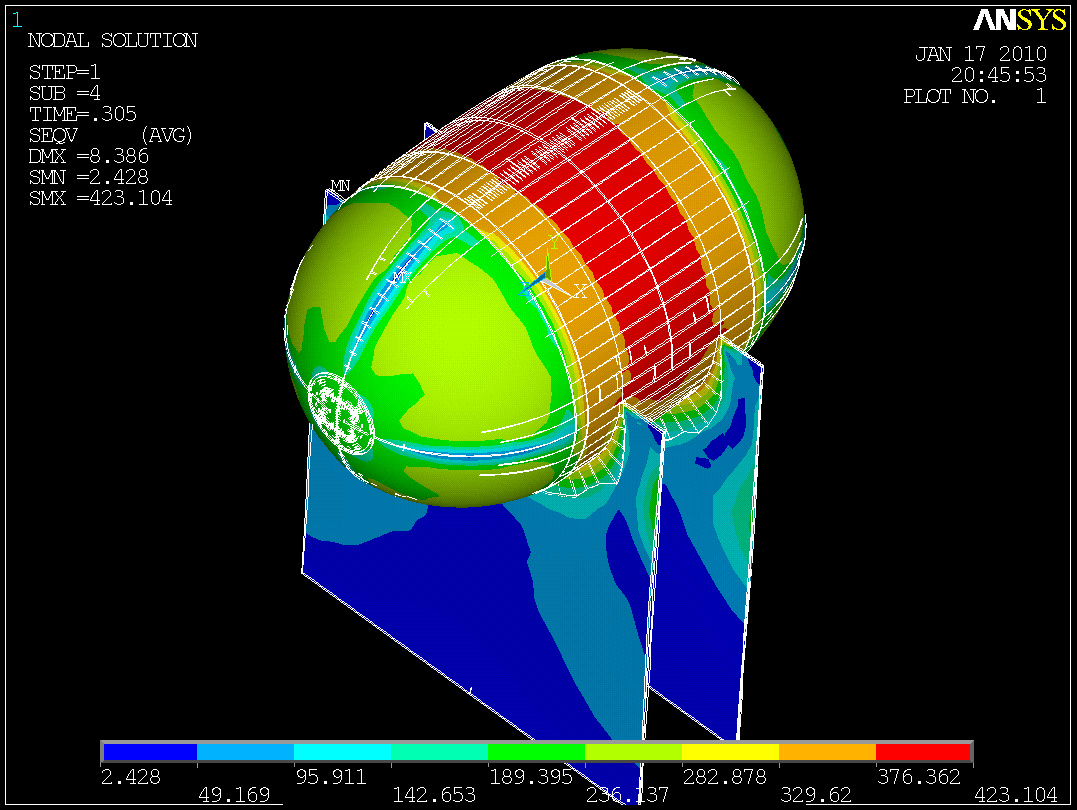

Zniszczenie nastąpiło po 0,305 czasu (30,5% wartości ciśnienia 20MPa - po przeliczeniu max. współczynnik bezpieczeństwa wyniósł 1,525):

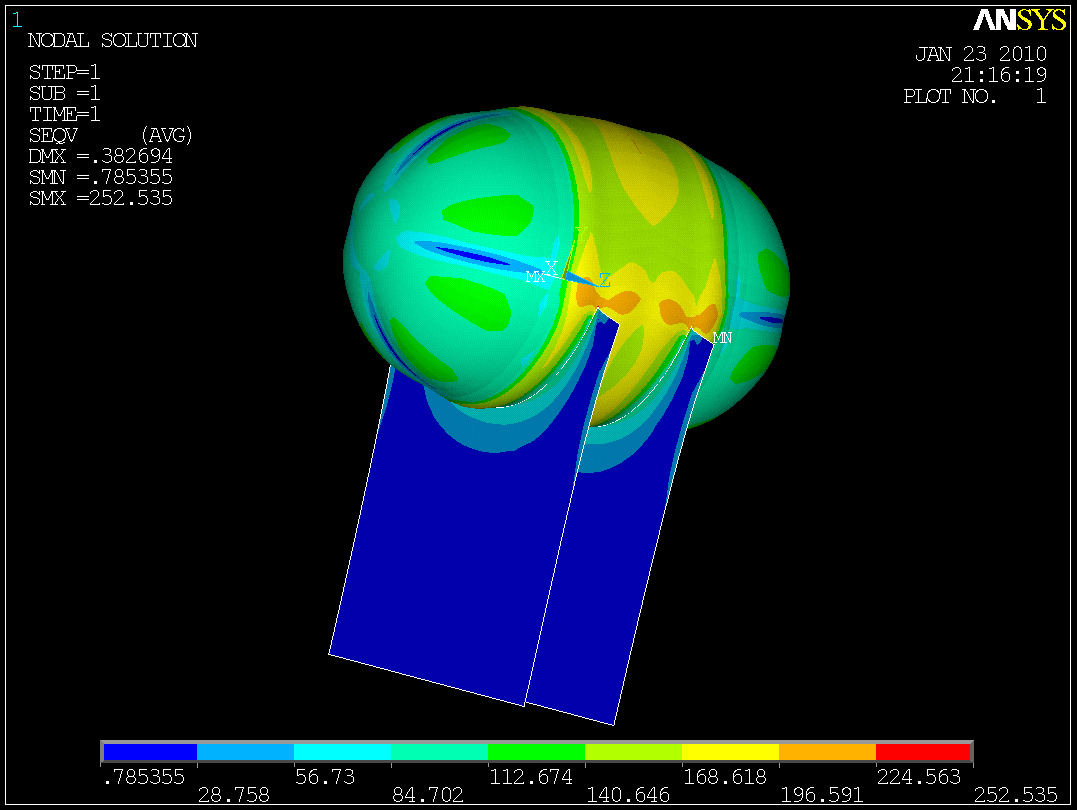

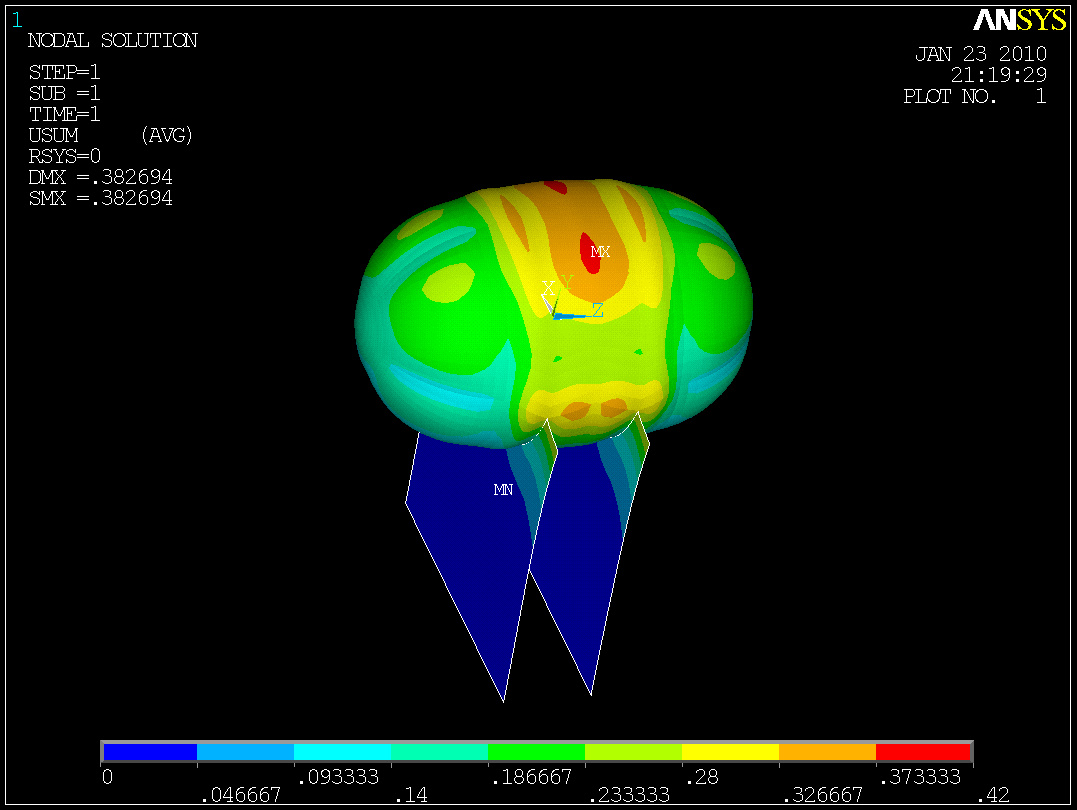

Należało wprowadzić pewne zmiany konstrukcyjne polepszające wytrzymałość zbiornika. Zdecydowałem się na zwiększenie grubości blach do 6mm. Ponadto rozważałem zmiany kształtu podór. Pierwsza opcją było obniżenie górnej krawędzi podpory o 40mm (80mm powodowało pogorszenie własności) co wpłynęło w następujący sposób (praca przy ciśnieniu 4MPa):

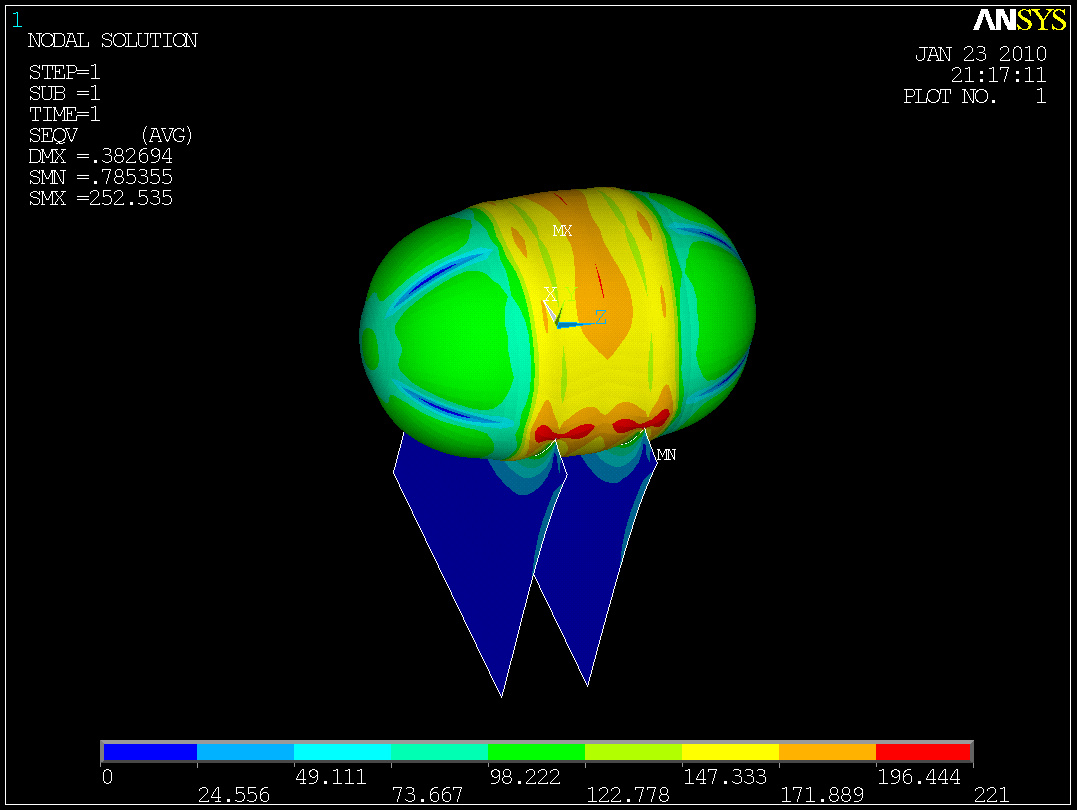

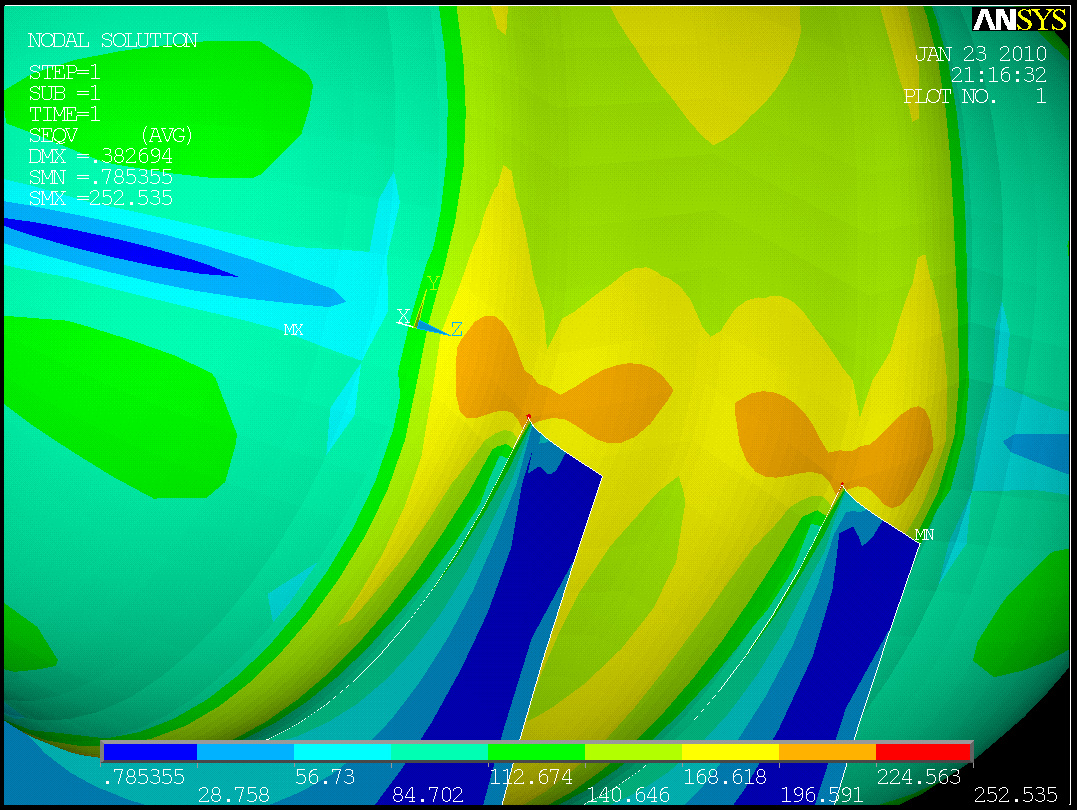

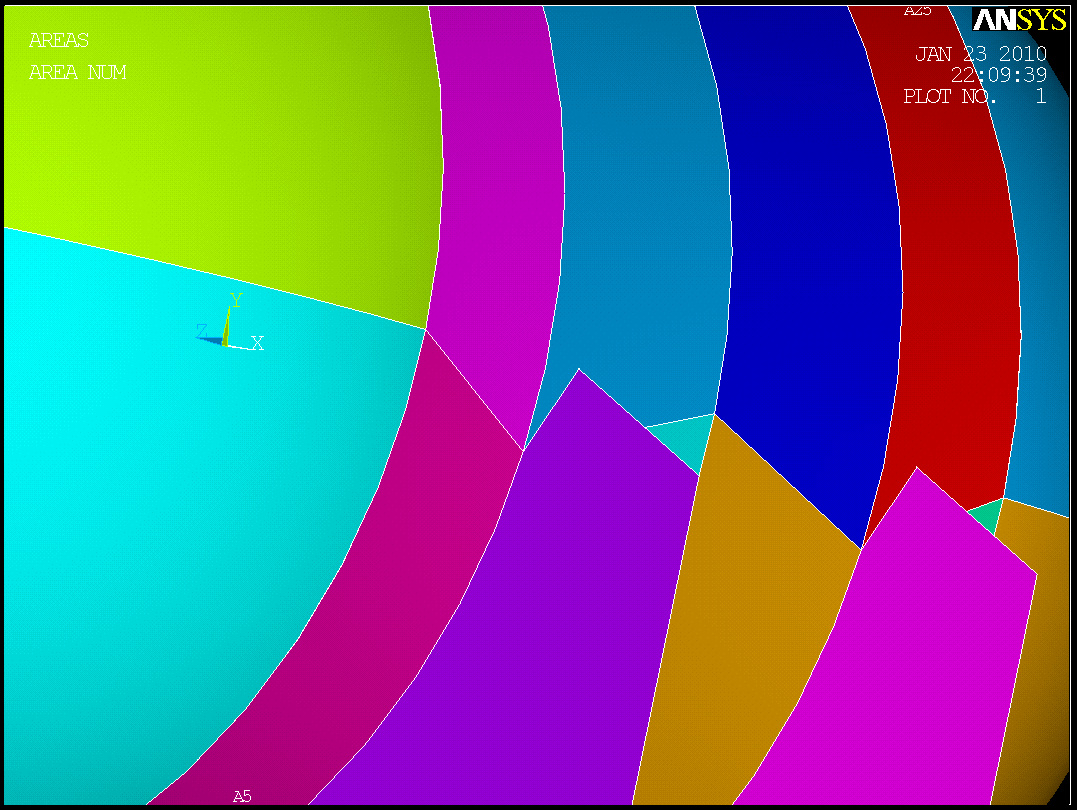

Druga opcją było zastosowanie innego zakończenia podpór:

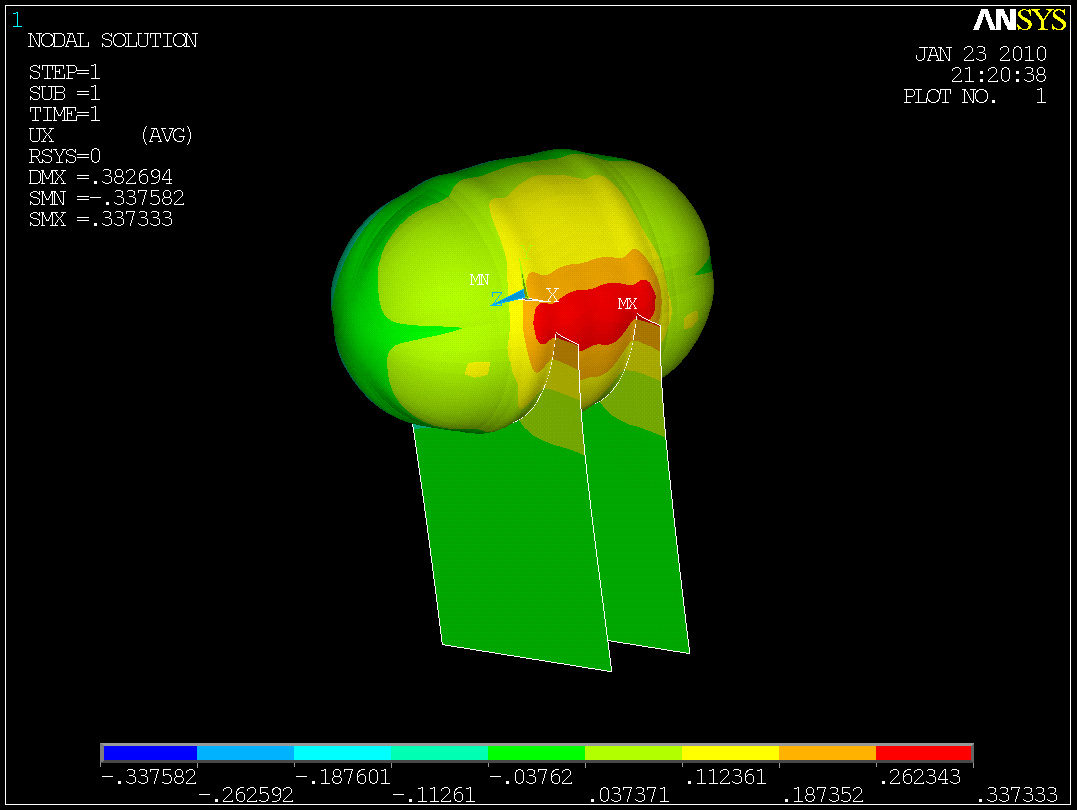

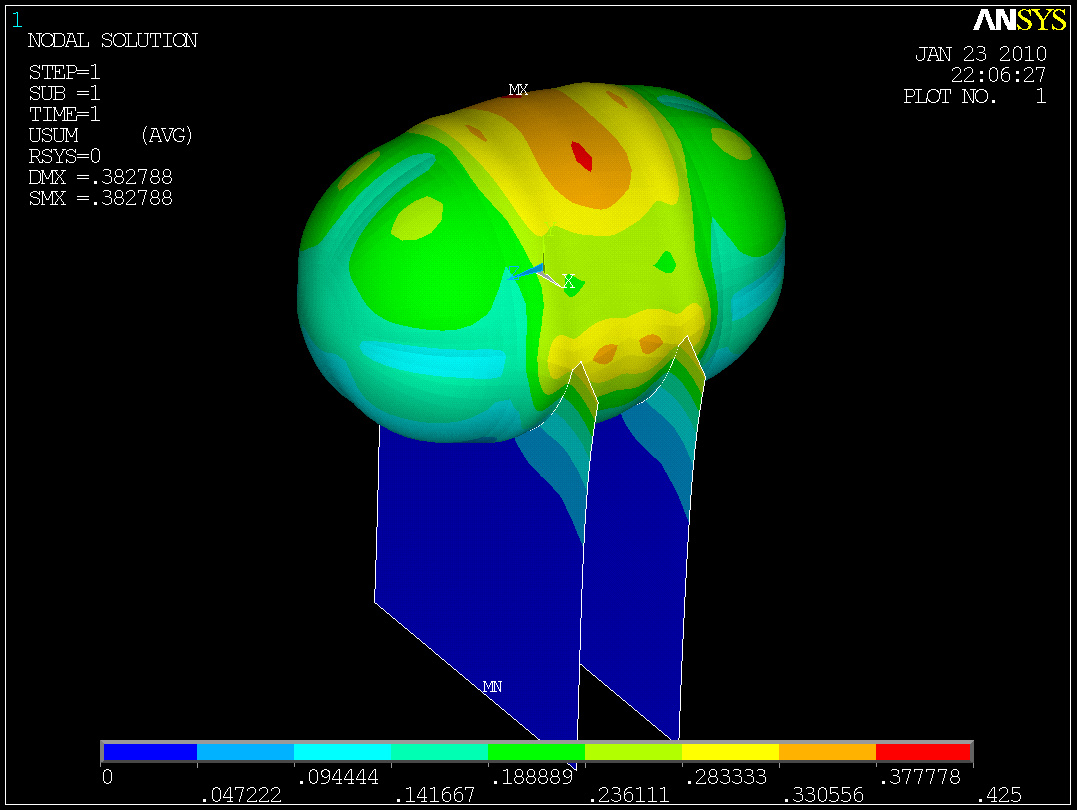

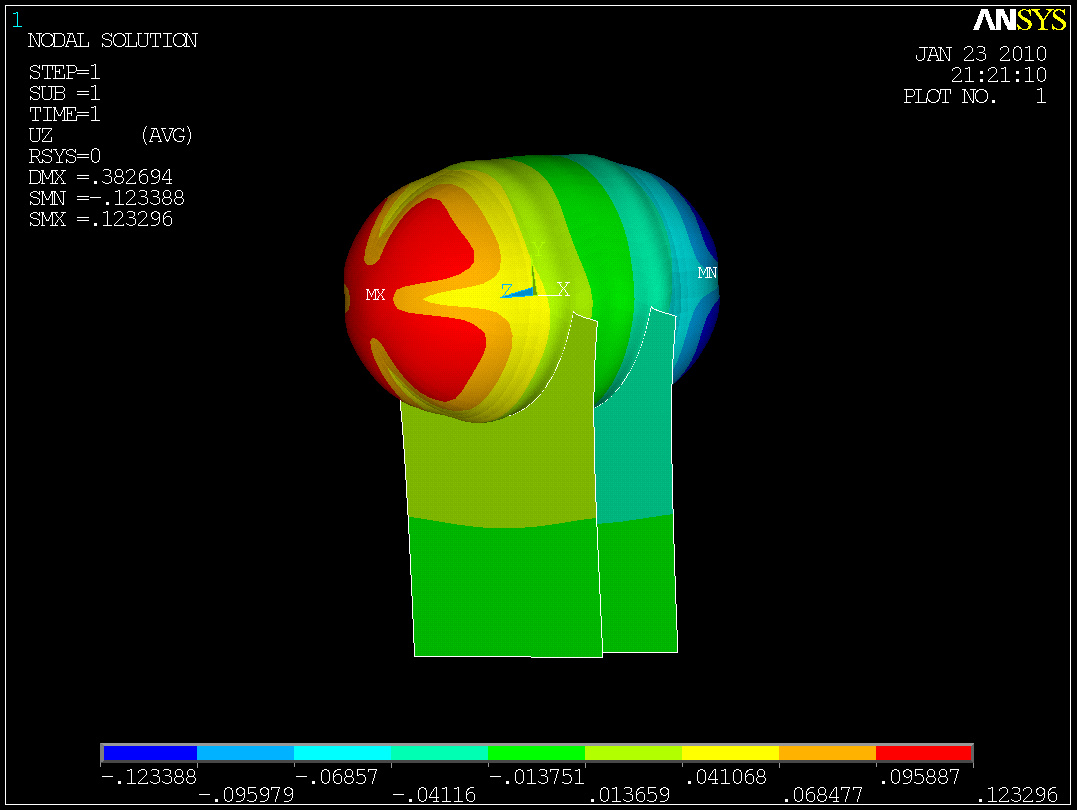

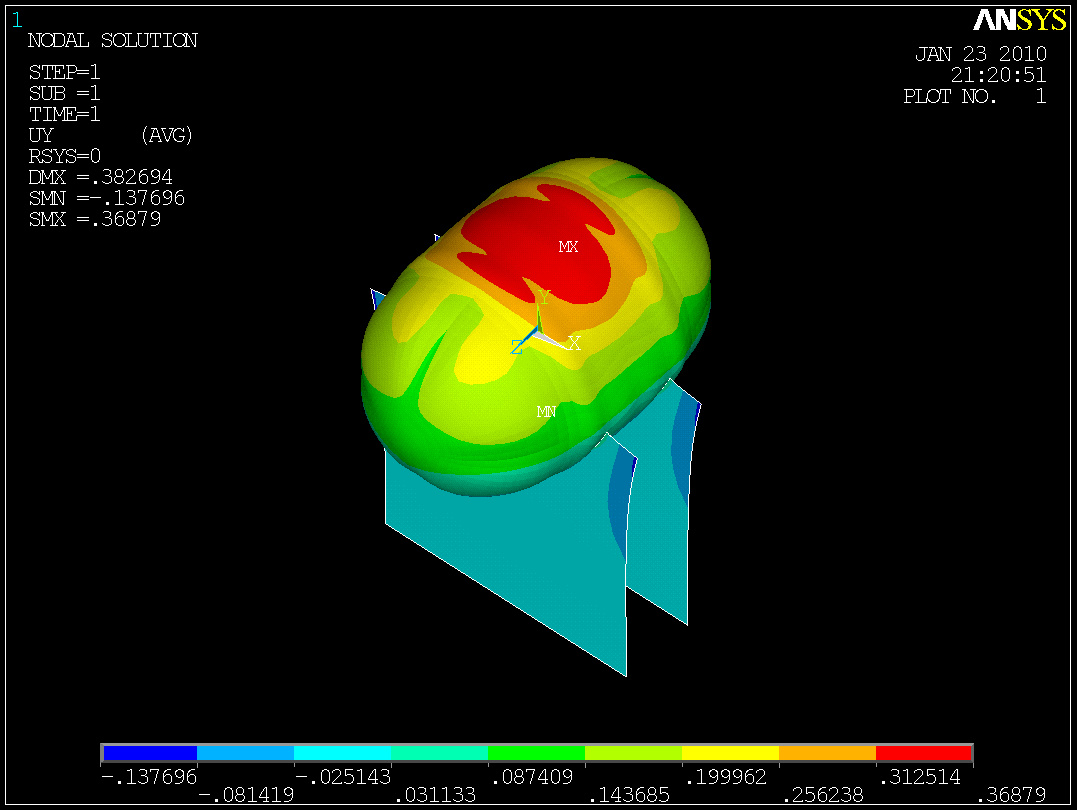

Naprężenia zmniejszyły się o kolejne 11Mpa przy minimalnym wzroście odkształceń płaszcza zbiornika (o 0.0001mm):

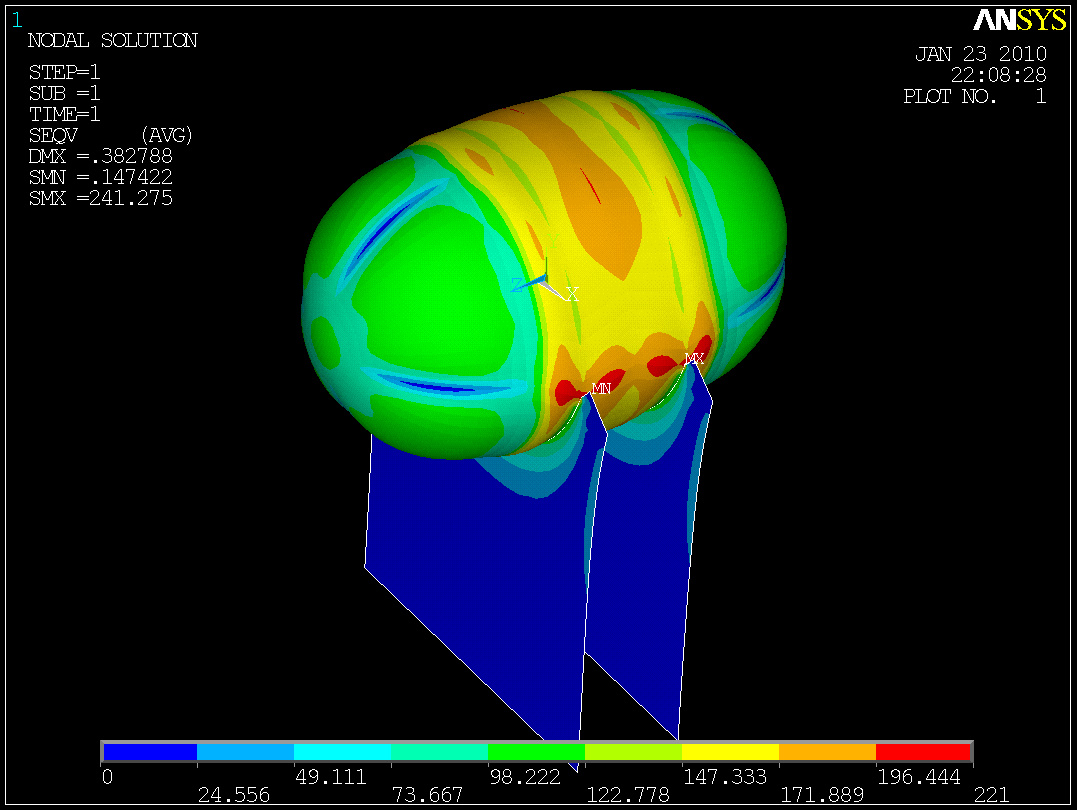

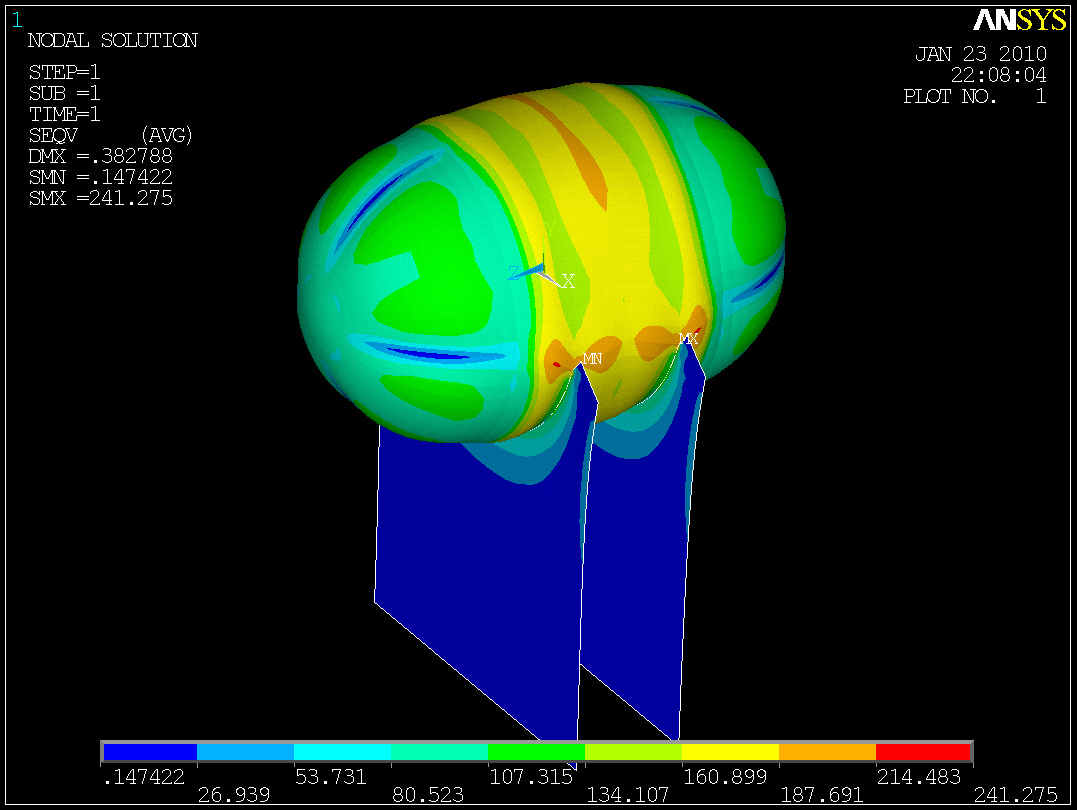

Po wprowadzniu zmian konstrukcyjnych (model) liniowość naprężeń (przy p=20MPa) przedstawiała się w następujący sposób:
Zniszczenie zbiornika nastąpiło po przyożeniu 53% ciśnienia 20 MPa (czyli 10,6 MPa). Gdyby rozpatrywać naprężenia niszczące za max dopuszczlne to max wspołczynnik bezpieczeństwa konstrukcji wyniósłby 2,65.
