ANALIZA NIELINIOWA
Przy analizie nieliniowej wartosc sily zwiekszylem 6-ktornie. Sila przylozona do k-point'a wyniosla F= 60kN, natomiast sumaryczna Fc=240kN. W tym przypadku badam utrate plastycznosci materialu.

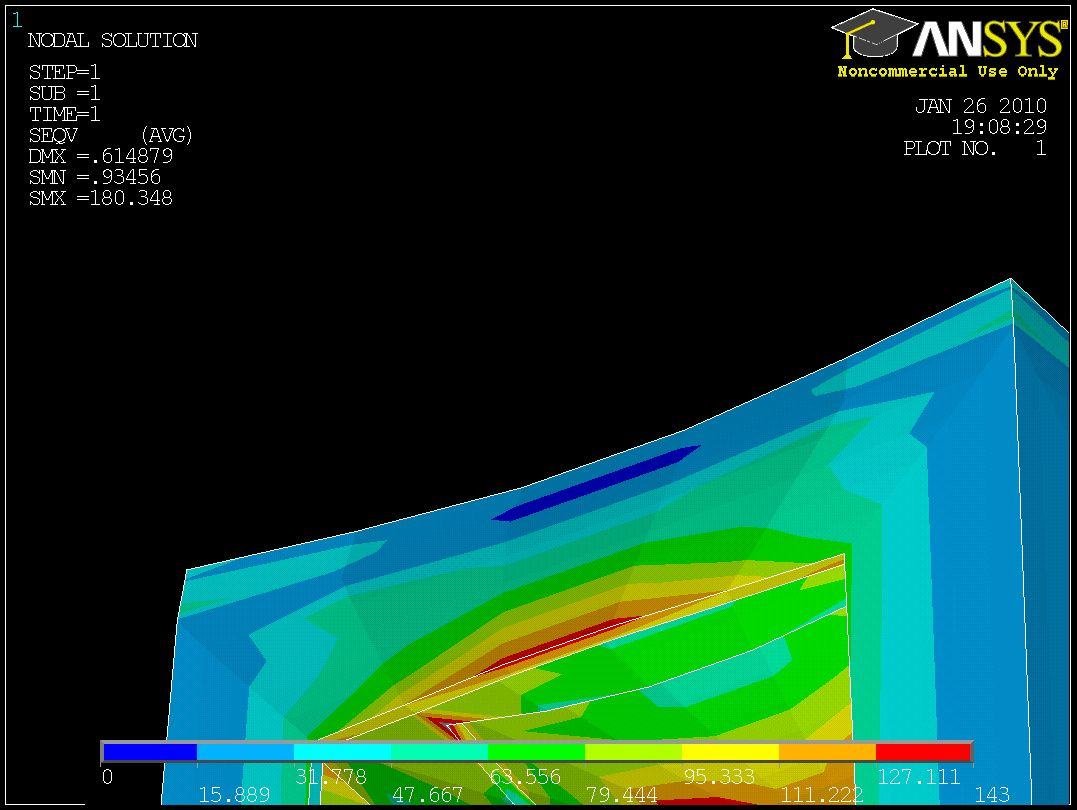

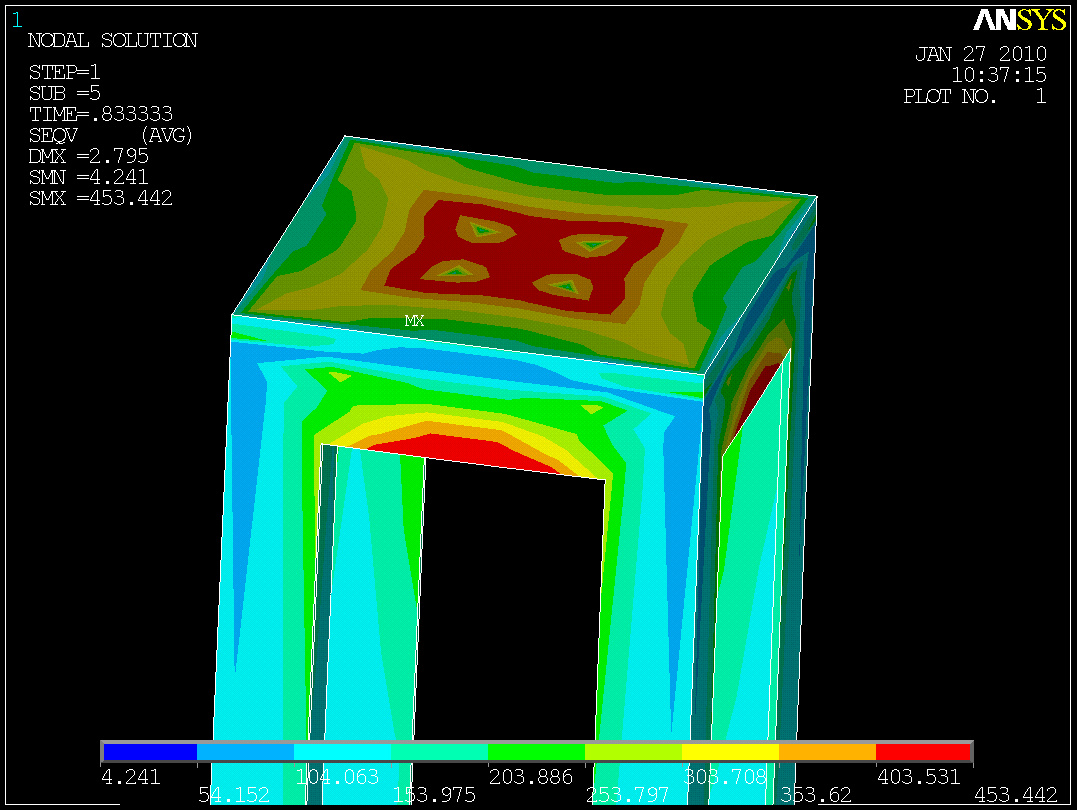

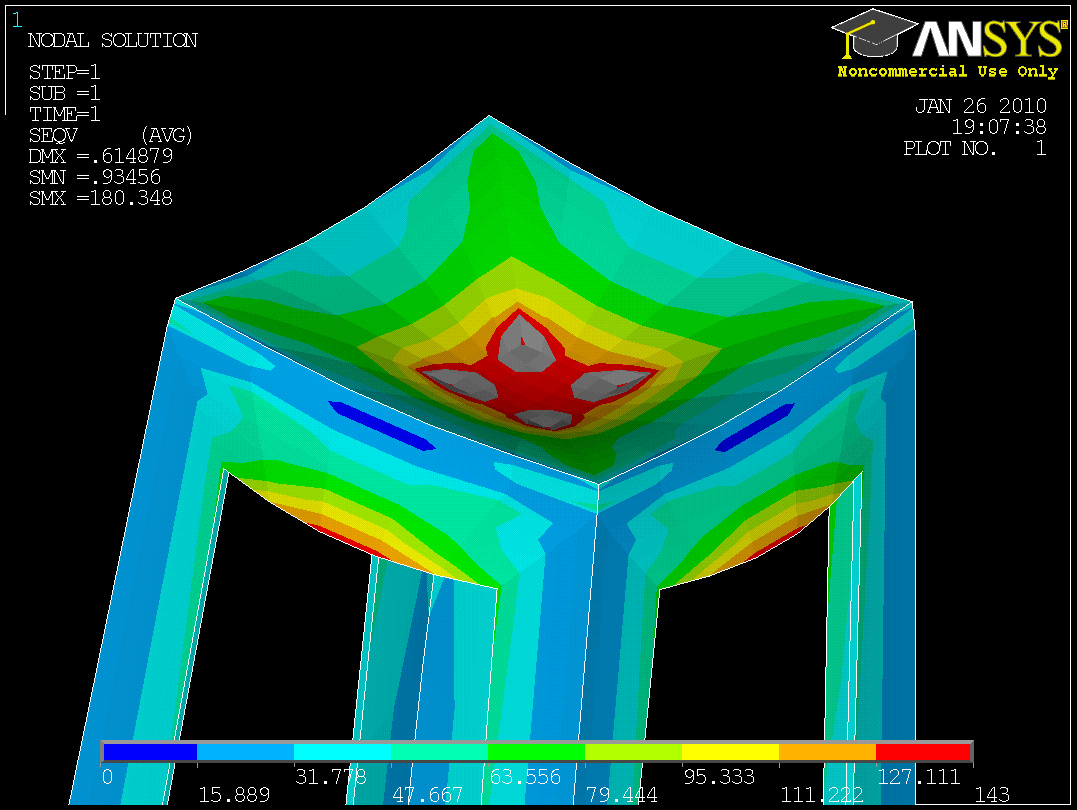

Po przylozeniu 5/6 sily w gornym elemencie stojaka powstaja naprezenia przekraczajace jego Re. Adekwatnie do modelu liniowego duze obciazenia, nie wynikle w z przylozenia sily, powstaly przy obrzezu kataownika.

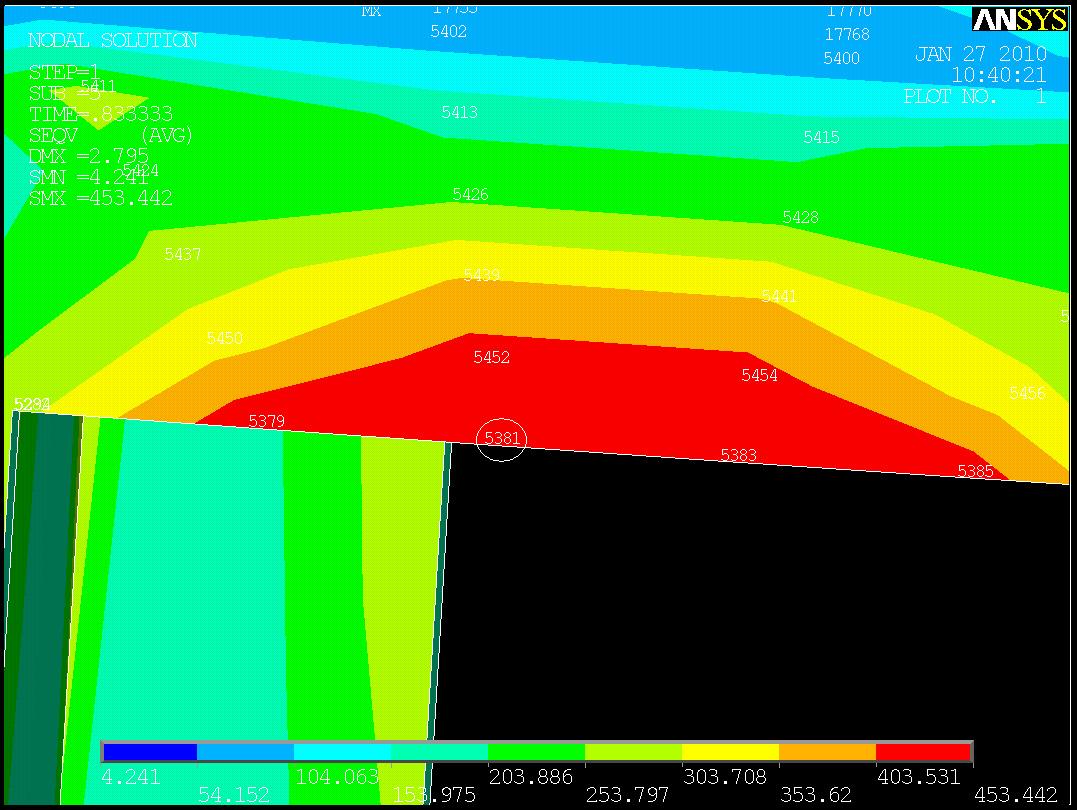

Do analizy utraty plastycznosci obralem pkt 5381, w ktorym to panuja najwieksze naprezenia.

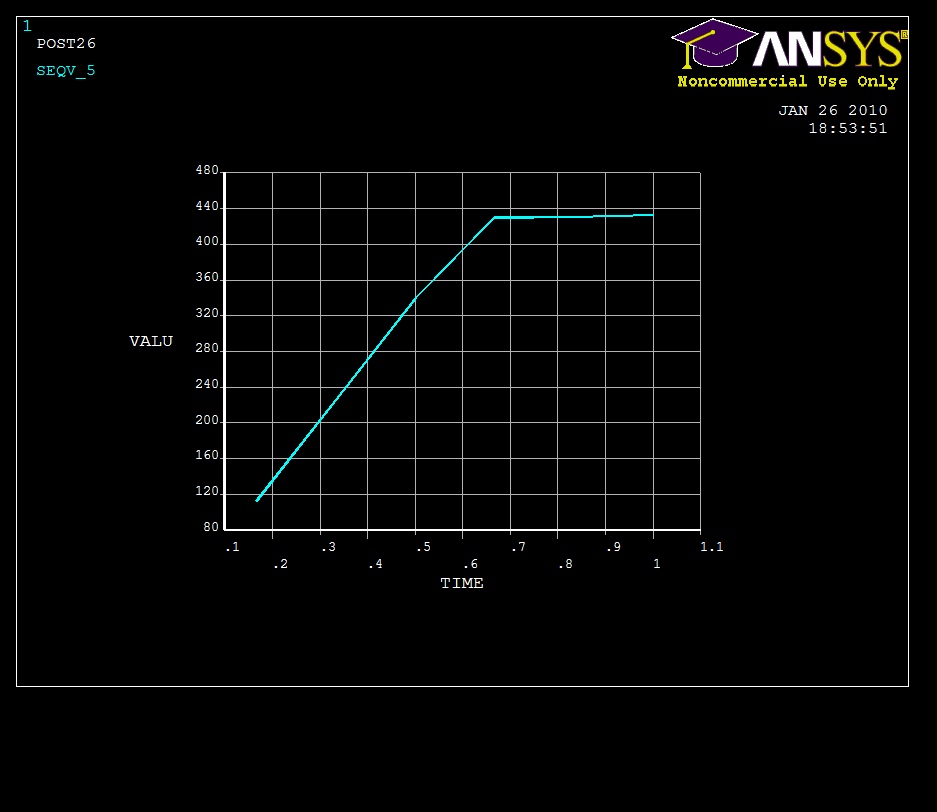

Plastycznosci nastepuje po przylozeniu 2/3 sily. Po przyjeciu wspolczynnika bezpieczenstwa x=3, sila sumaryczna dzialajaca na element nie powinna przekroczyc Fc=48kN (F=12000kN).
Po przylozeniu sily sumarycznej Fc=48kN obrzeze katownika nie wykazuje utraty plastycznosci (uwzgledniony wsp. bezp. x=3)
