OPTYMALIZACJA
Optymalizacje przeprowadzilem poprzez zmiane grubosci katownika na jego przekroju poprzecznym.
Sila sumaryczna Fc=240kN

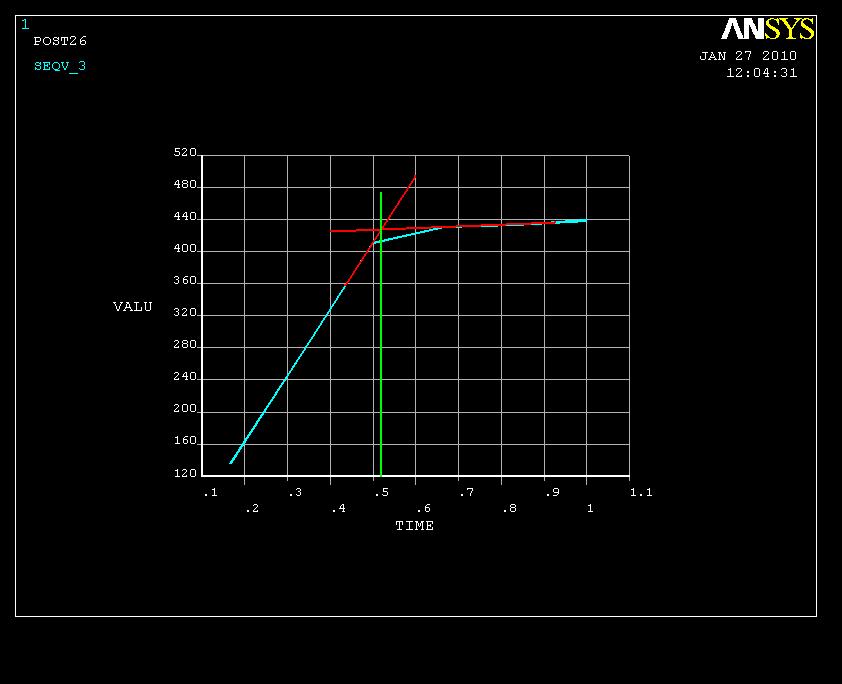

dla g=3mm
Utrata plastycznosci nastapila po przylozeniu 52% sily sumarycznej.

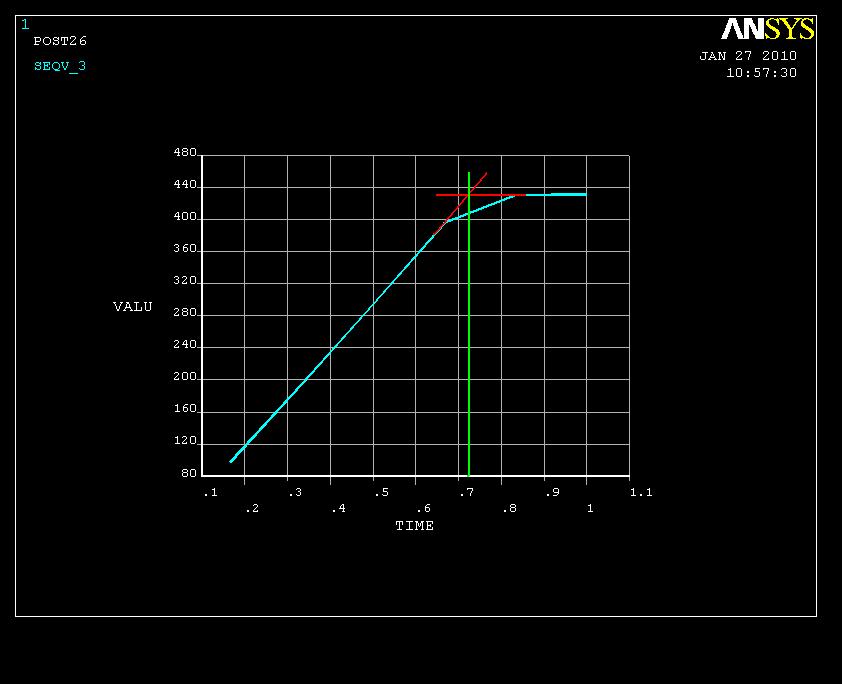

dla g=5mm
Utrata plastycznosci nastapila po przylozeniu 72,5% sily sumarycznej.

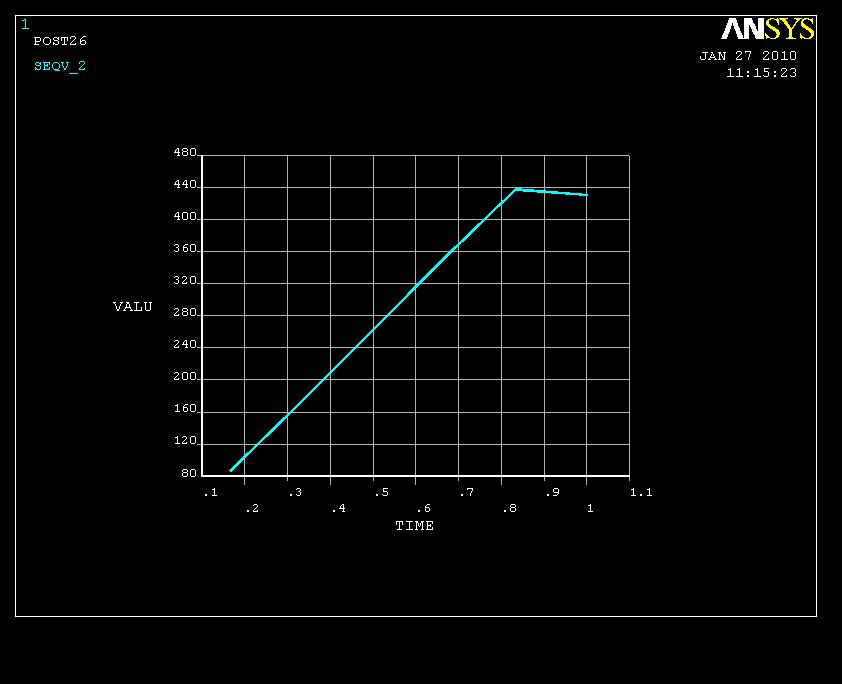

dla g=6mm
Utrata plastycznosci nastapila po przylozeniu 83,3% sily sumarycznej.

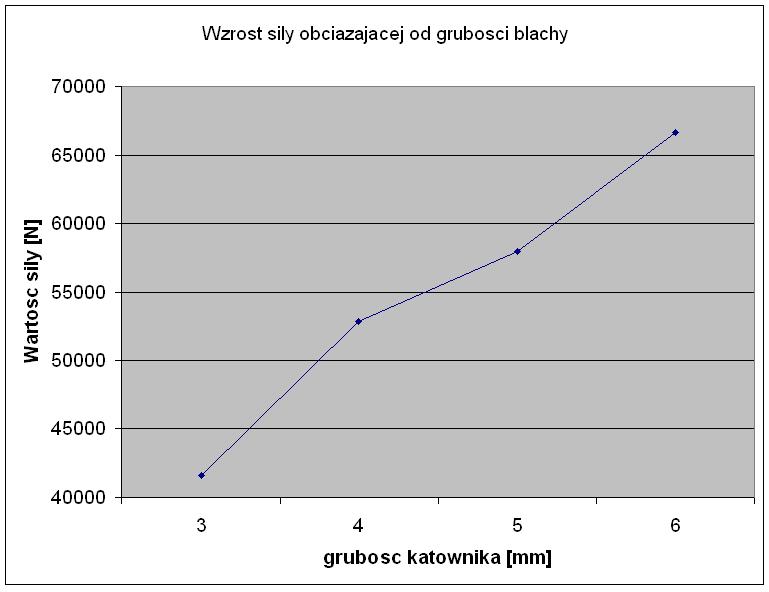

Wykres przestwawia wartosci sily sumarycznej przylozonej do stojaka warsztatowego od grubosci blachy, skorygowana o wartosc wspolczynnika bezpieczenstwa x=3

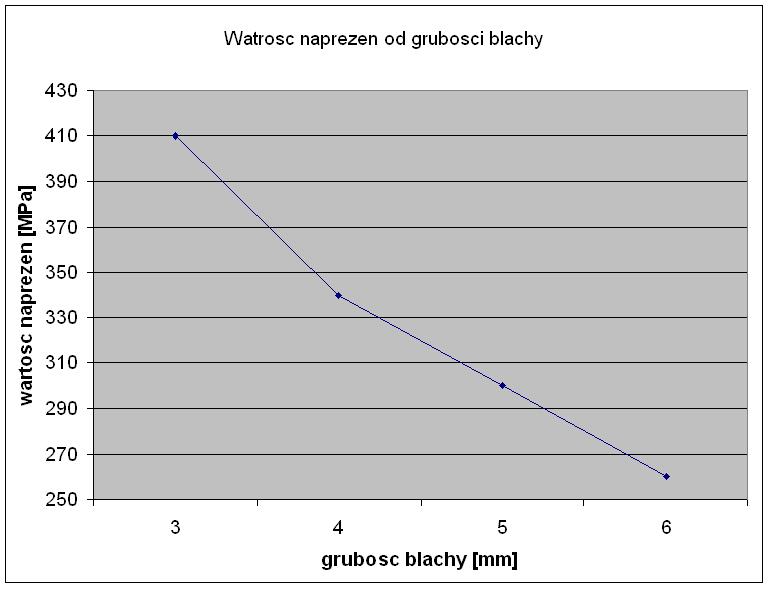

Wykres przestwawia wartosci naprezen, wywolanych sila sumaryczna Fc=240kN*0.5 od grubosci blachy w celu wykazania jak material zachowuje sie w zakresie sprezystym.
Podsumowujac stwierdzam, iz wartosc sily optymalnej dla stojaka warsztatowego w odniesieniu do grubosci katownika wzrasta liniowo. Natomiast naprezenia w zakresie sprezystym wykazuja, wyrazny spadek naprezen zauwazymy przy przejsciu grubosci blachy z 3mm na 4mm. Dalszy spadek jest liniowy.
