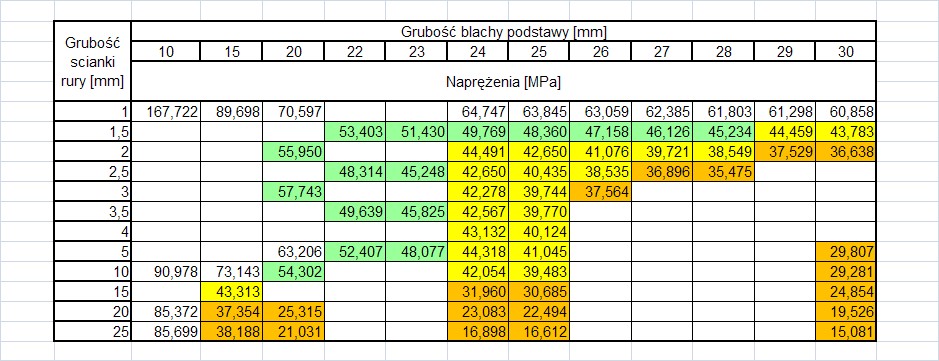

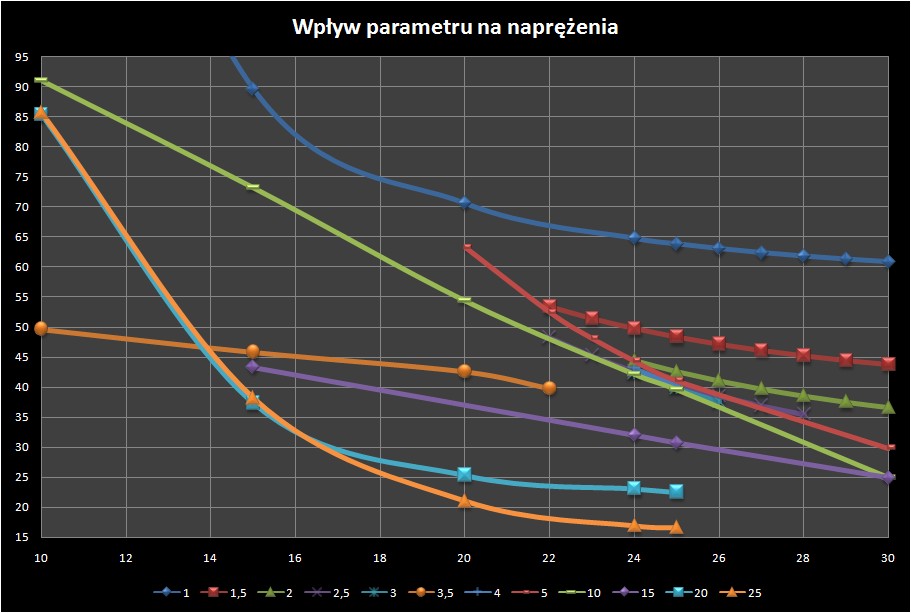

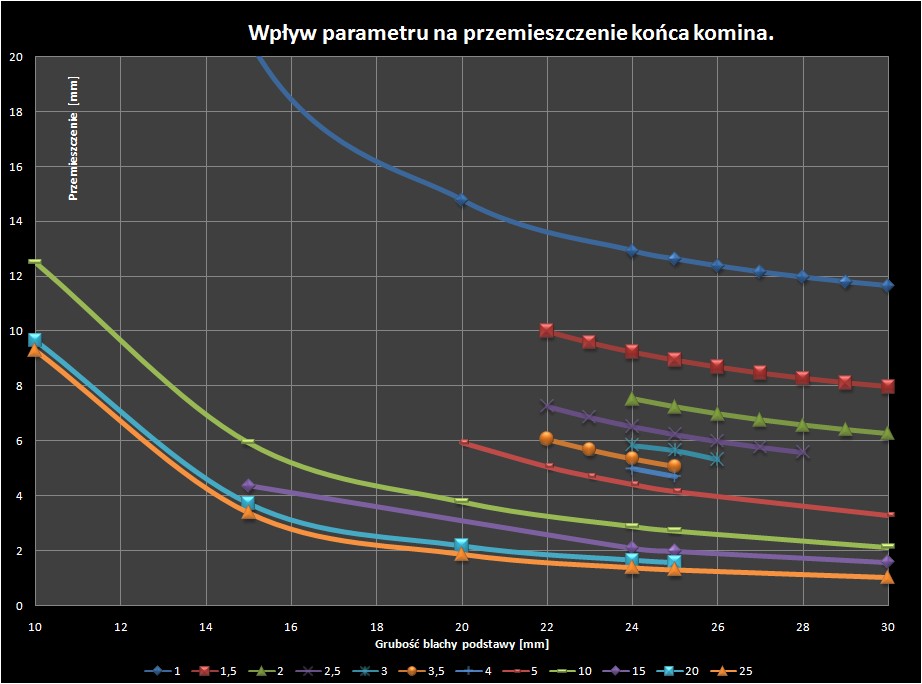

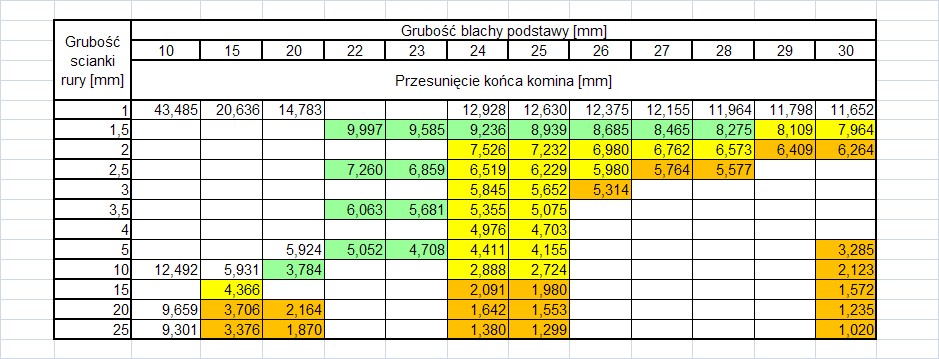

Ocena wpływu grubości blachy podstawy g1 i grubości blachy rury g2 na naprężenia i maksymalne ugięcie końca komina.
Dopuszczalne naprężenia w spoinie dla różnych stali:
Dopuszczalne naprężenia w spoinie dla różnych stali:
Ponieważ dopuszczalne naprężenia w spoinie wynoszą kr=38 MPa jako optymalną grubość blachy podstawy przyjmuję g1=30 mm a grubość ścianki rury komina na g2= 2mm przy których otrzymujemy naprężenia w spoinie równe 36,6 MPa
