OBLICZENIOWA ANALIZA CZĘŚCI MASZYN
Naciskowa sprężyna śrubowa - utrata stateczności
Określić krytyczne obciążenie "smukłej" naciskowej sprężyny śrubowej. Model sprężyny opisać parametrycznie.
parametry (i wstępne obliczenia; przekrojów, momentów bezwładności itp.) |
model geometryczny (jednego fragmentu sprężyny) |
model przemieszczeń (duże przemieszczenia) |
obliczenia |
Wpływ kroku obliczeniowego na dokładność lokalizacji obciążenia krytycznego
NSUBST,5,200,5 ! podział obliczeń na podkroki obliczeniowe (początek, max, min)
NSUBST,5,200,5 | |
NSUBST,50,2000,7 |

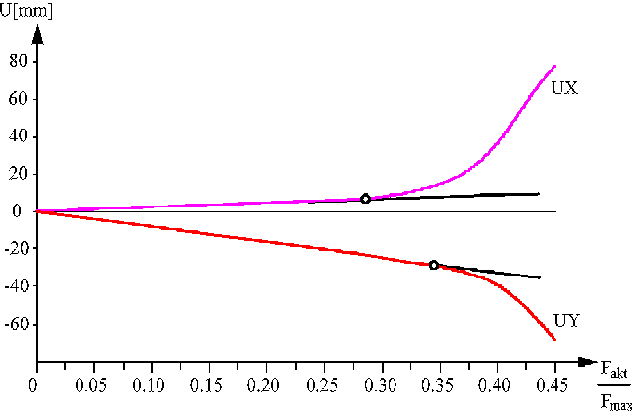

Ustalanie obciążenia krytycznego:
Autorzy: Leszek Dąbrowski, Grzegorz Rotta - Wydział Mechaniczny Politechniki Gdańskiej 2002
