WYNIKI OBLICZEŃ DLA PIERWOTNEGO KSZTAŁTU CEOWNIKA
Obliczenia dla ceownika bez modyfikacji skończyły się następującym rezultatem:

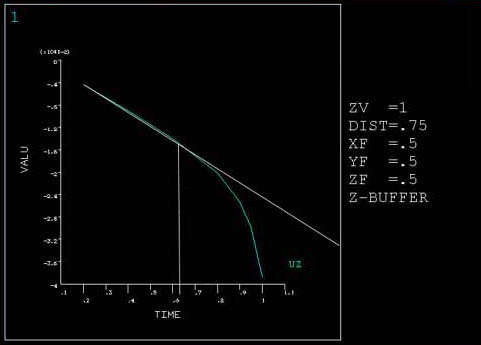

Wykres przemieszczenia pionowego węzła w którym była przyłożona siła:
Jak widać z wykresu stateczność ceownika została utracona w czasie 0,635 co oznacz, że dla maksymalnej siły przyjętej w obliczeniach (430 N) ceownik traci stateczność przy 273 N ( 0,635*430). Jak widać w dalszej części charakterystyki ceownik wyszedł z liniowego obszaru przemieszczeń UZ co oznacza, iż za wynik przyjmujemy punkt odejścia od liniowej charakterystyki. Wygląd ceownika w czasie utraty stateczności (0,635 T) przedstawiam poniżej.
Widok izometryczny

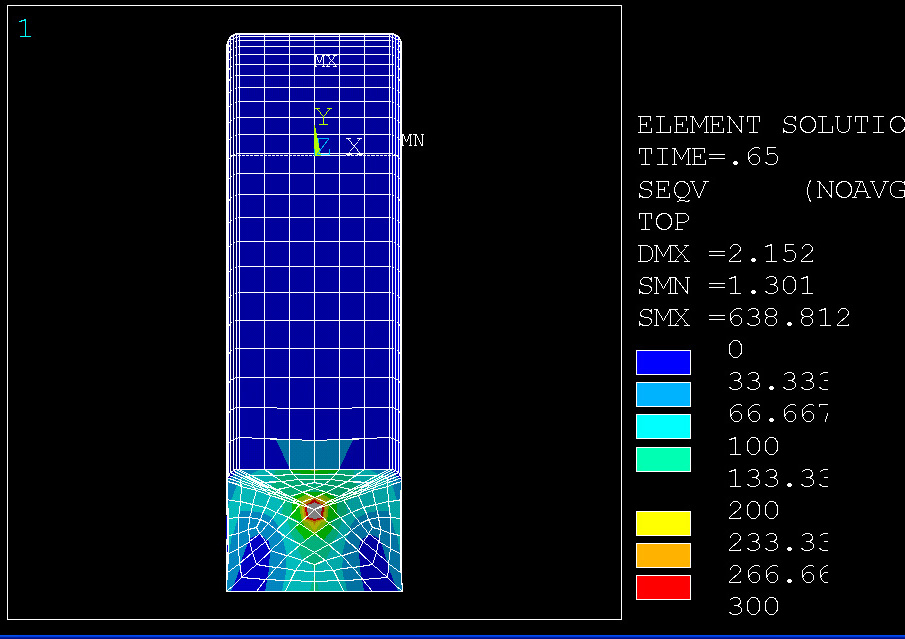

Widok od góry

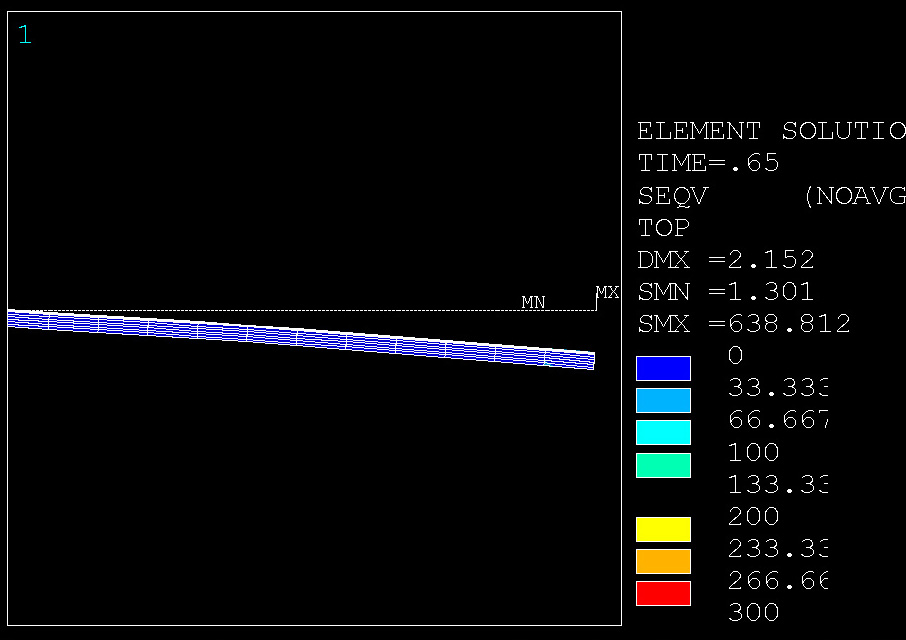

Widok z boku

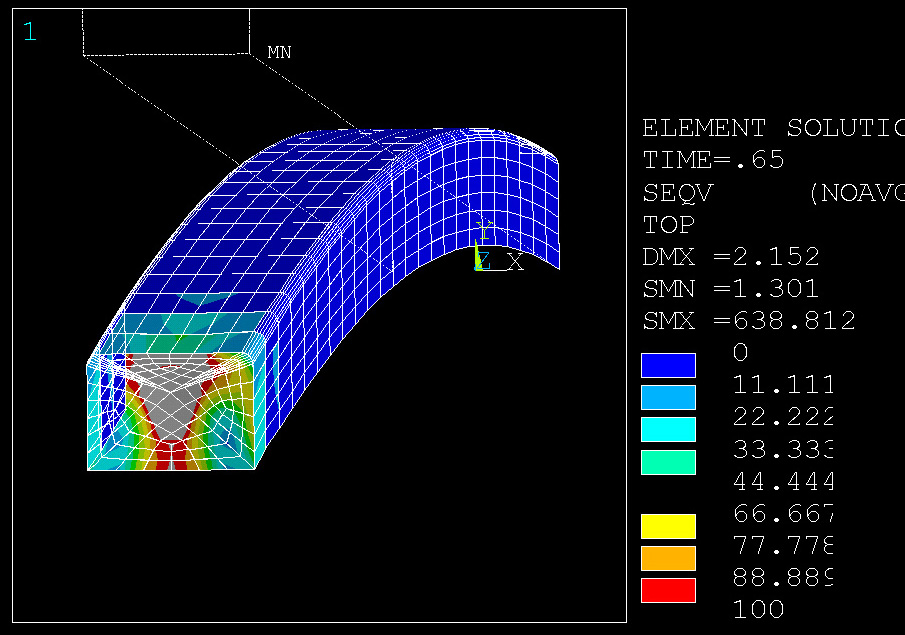

Na wykresach tych uwidocznione są naprężenia zredukowane ( Stress>von Misses ). Największe naprężenia pojawiają się na pomocniczych powierzchniach, które służą do przenoszenia obciążenia równomiernie na całą konstrukcję. Naprężenia te można zignorować ponieważ modelowanie dodatkowych urządzeń do przenoszenia obciążenia dołoży tylko pracy i czasu potrzebnego na obliczenia ( 15 minut na jeden przekrój na dosyć szybkim komputerze), a wyniki obliczeń będą takie same. W dalszej części konstrukcji naprężenia nie przekraczają 100 MPa co oznacza ,że konstrukcja ulegnie awarii na skutek utraty stateczności , a nie na skutek przekroczenia dopuszczalnych naprężeń w materiale ( np. do około 300MPa). Materiał przyjęty w obliczeniach ma moduł YOUNGA równy E=2.1e5 MPa. Poniżej zamieszczam jeszcze widok w skali 0 - 100 MPa.
