W celu poprawienia konstrukcji, zmniejszenia naprężen a także przemieszczenia wywołanego obciążeniem zwiększyłem grubość ścianki słupa nośnego z 4.15 mm do 9.15 mm. Oto wyniki obliczeń:

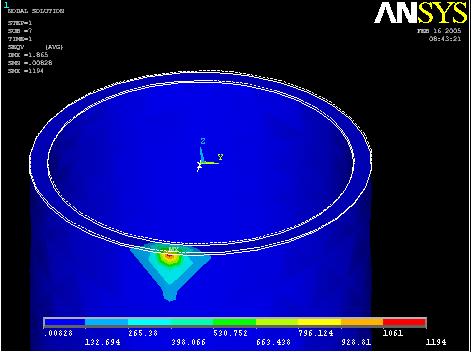

W wyniku zwiększenia przekroju naprężenia maksymalne zmalały do wartości 1194 MPa a przemieszczenie maksymalne spowodowane obciążeniem wynosi teraz 1.832 mm.
*Przeprowadzono obliczenia liniowe i nieliniowe. By utzrymać przejrzystość strony prezentuję tylko obliczenia nieliniwoe, które są dokładniejsze.
