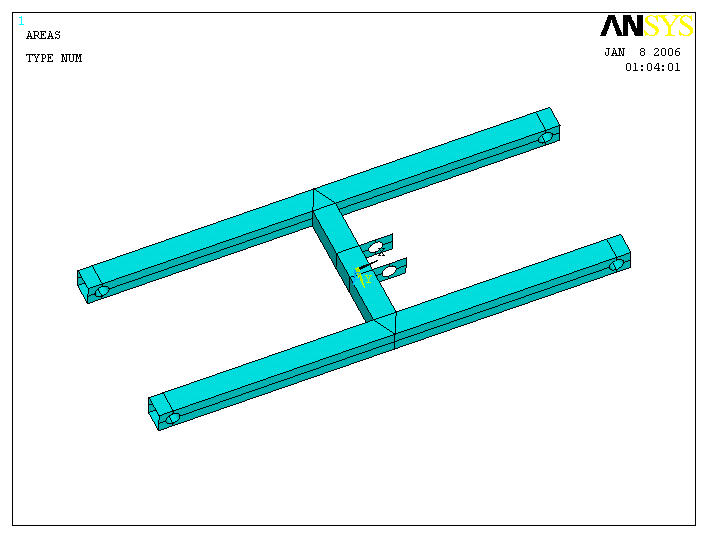

Model obliczeniowy (powłokowy):

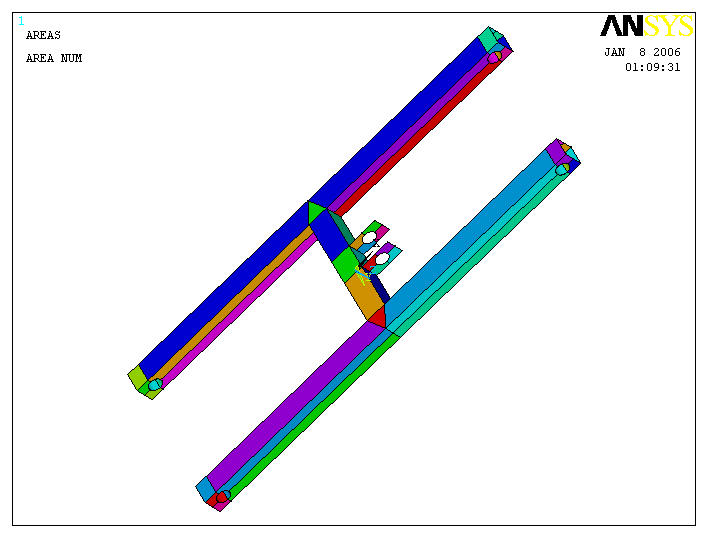

Podział
na powierzchnie:

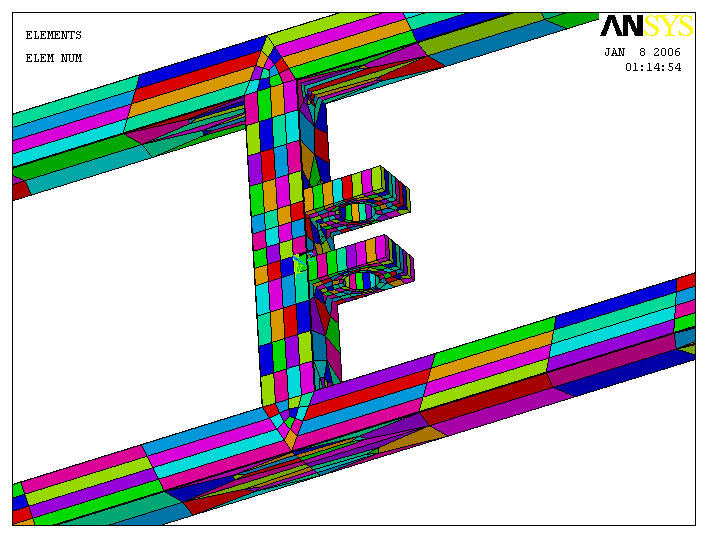

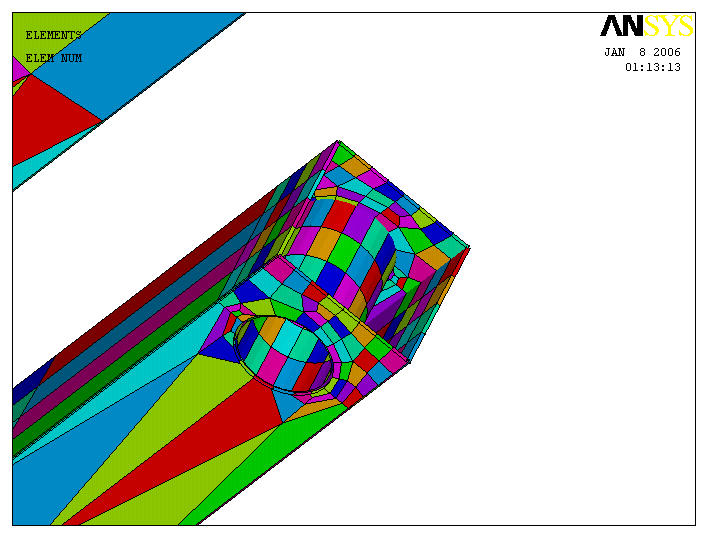

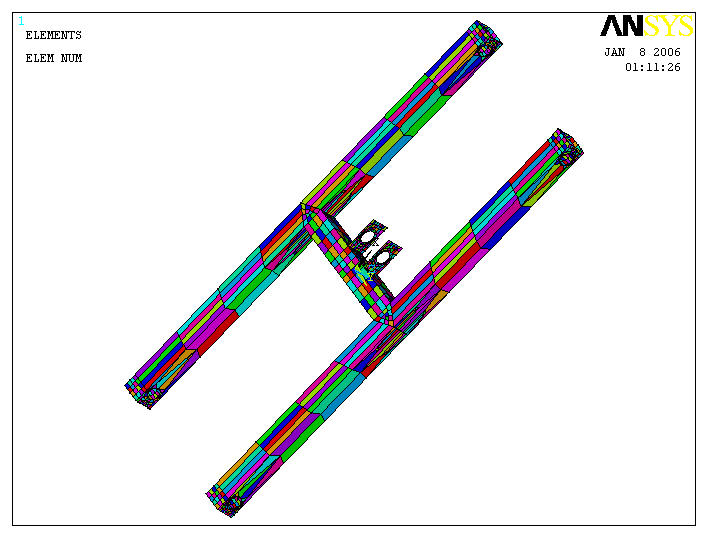

Podział na elementy skończone:

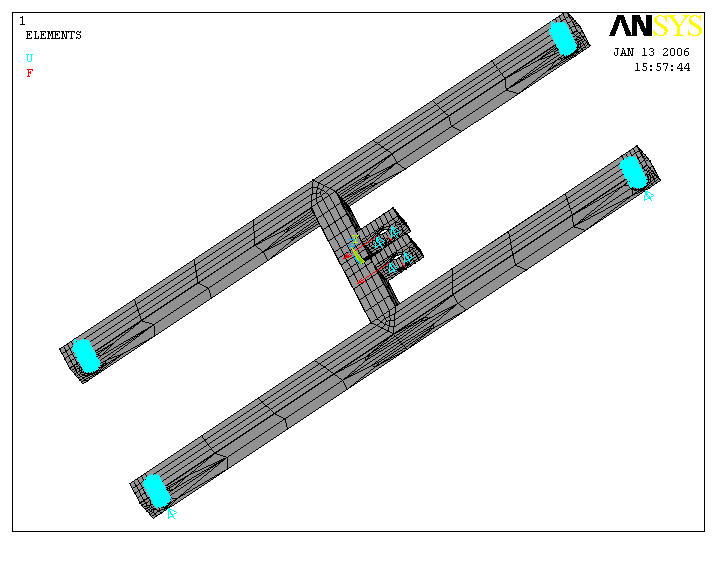

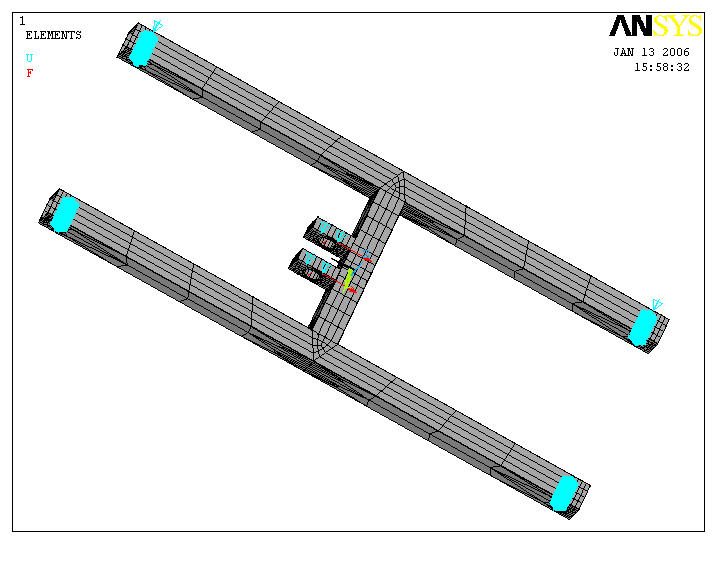

Podparcie i obciążenie:

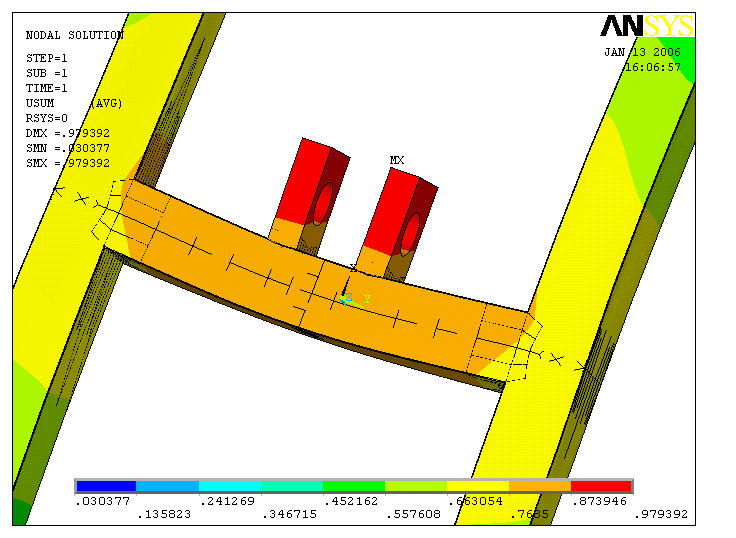

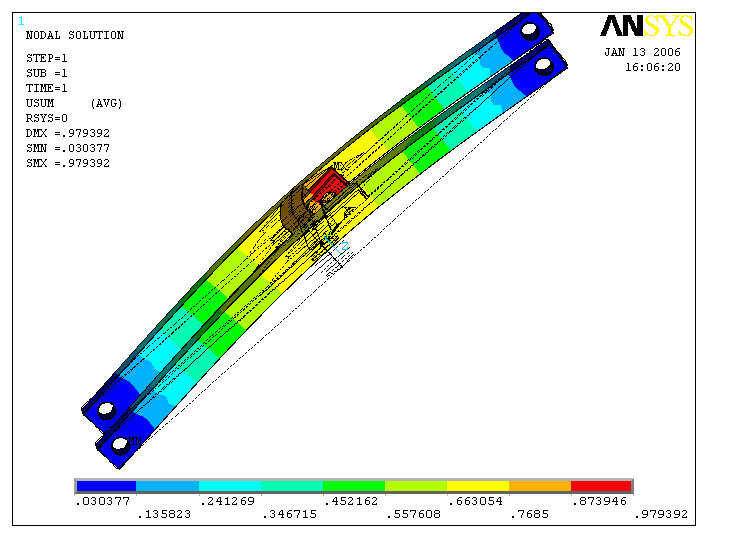

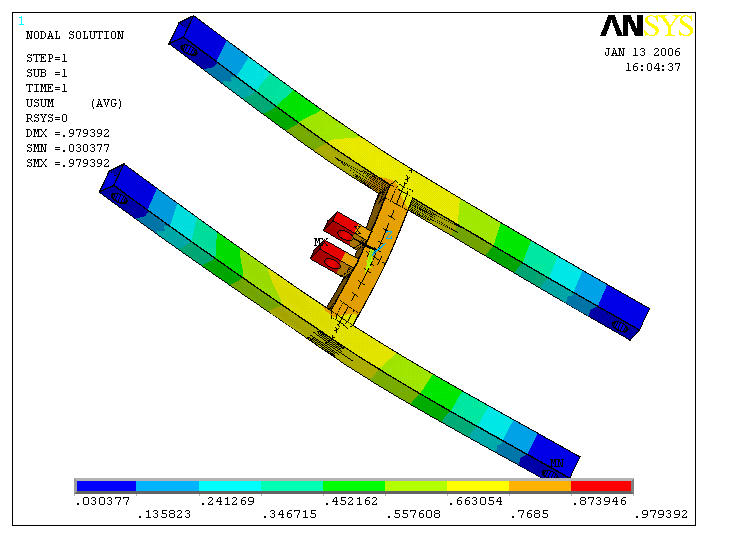

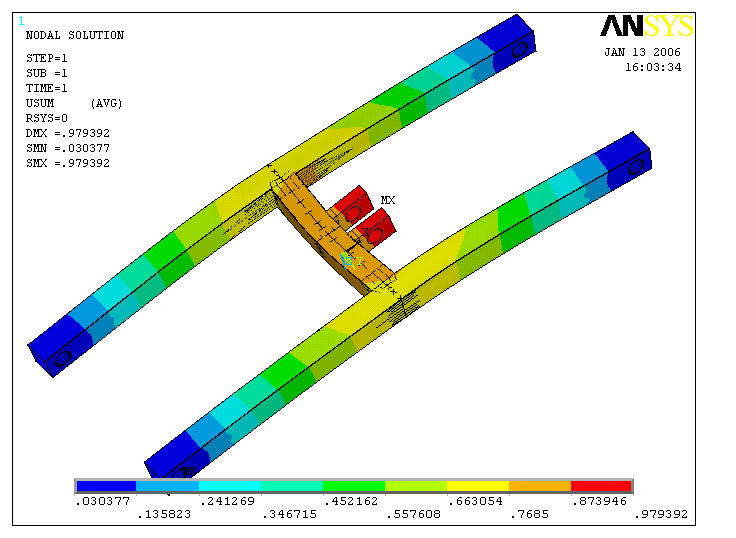

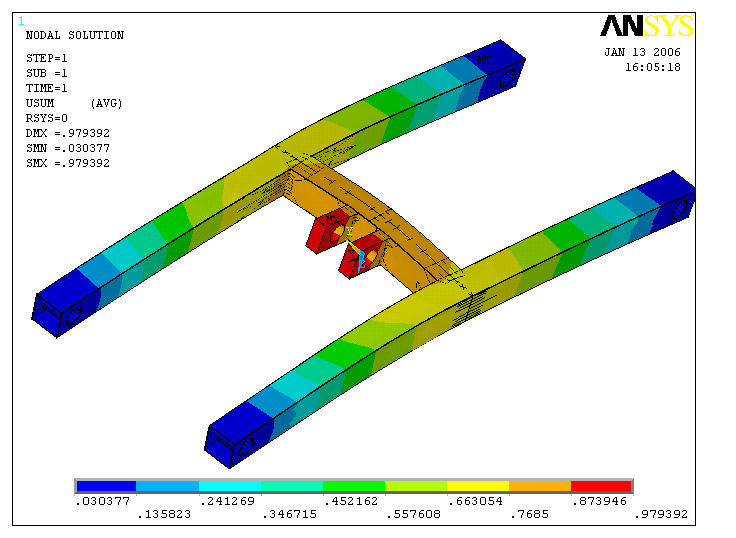

Odkształcenia przy obciążeniu liniowym:
Maksymalne przemieszczenia wynoszą 0,87 mm.

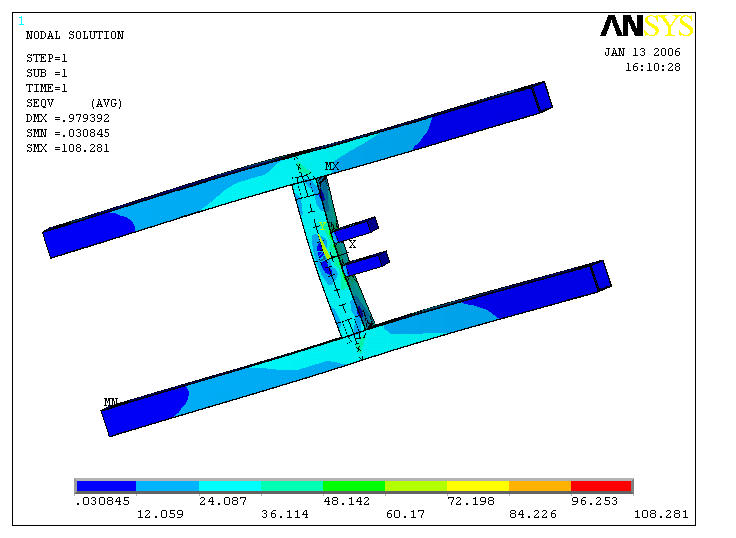

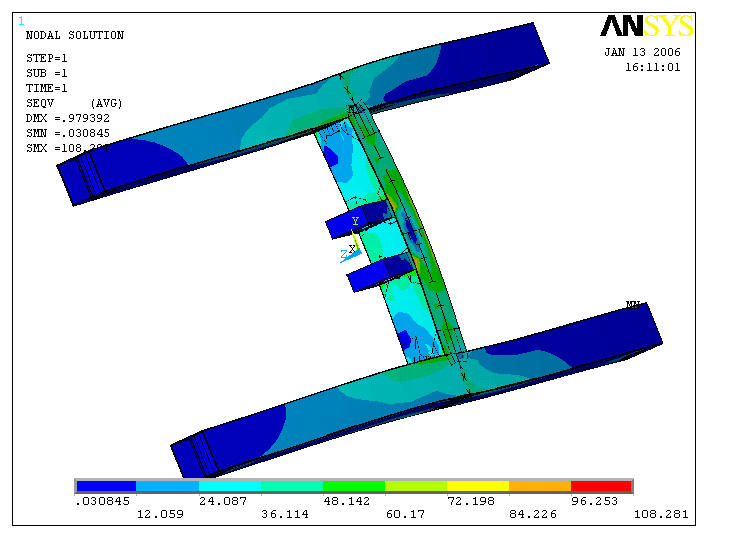

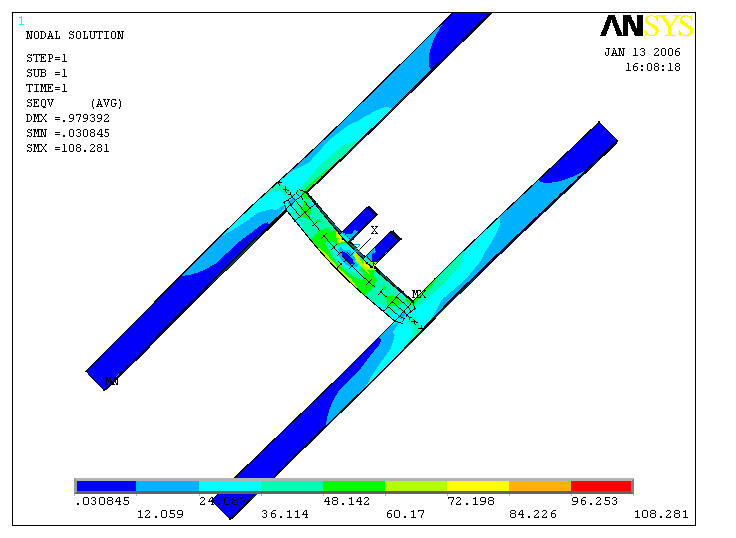

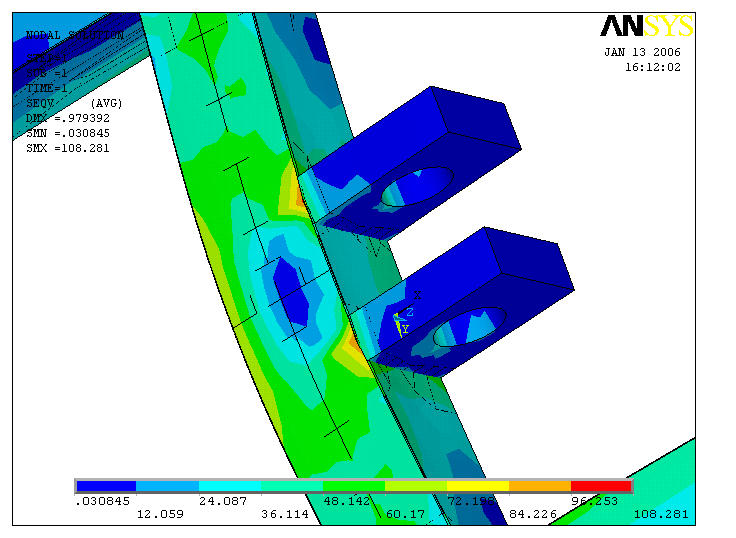

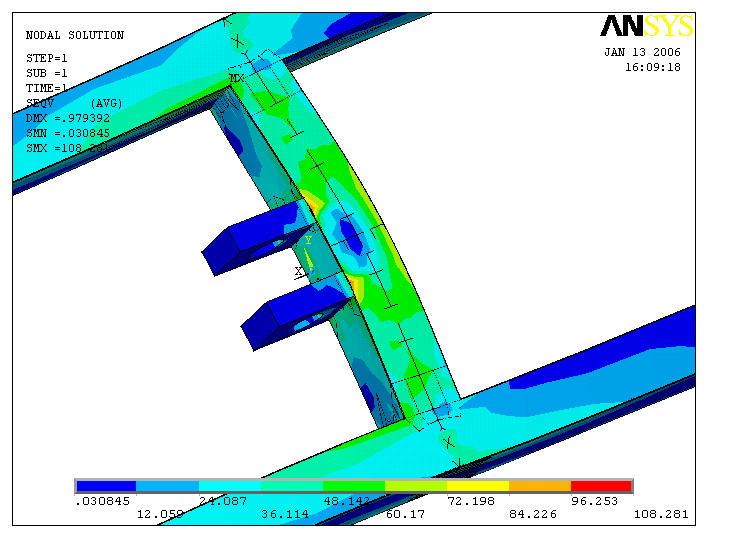

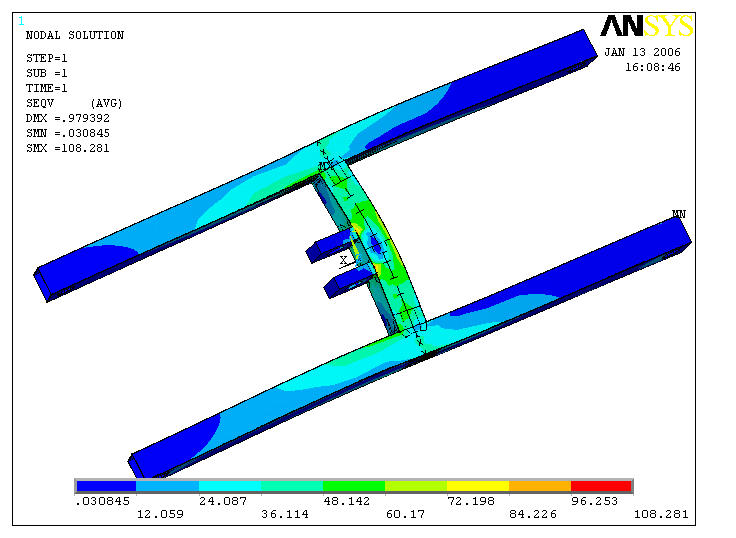

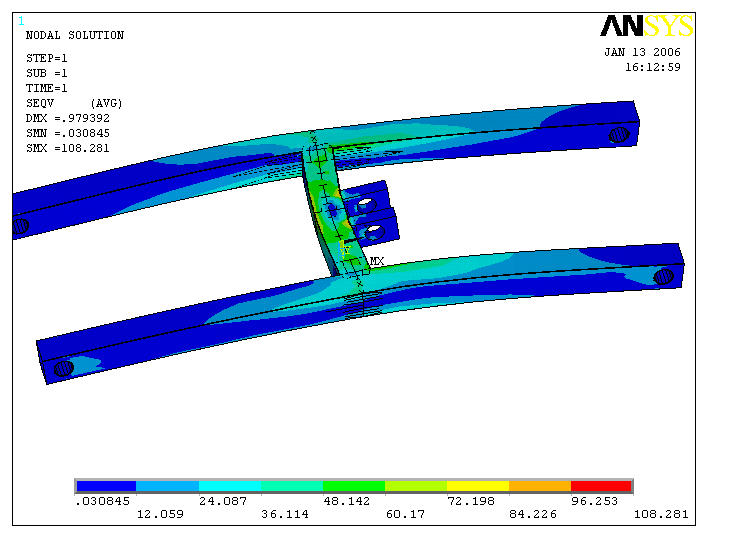

Naprężenia zredukowane wg hipotezy Hubera:
Maksymalne naprężenia wynoszą około 108,28MPa.
Odkształecnia nieliniowe:

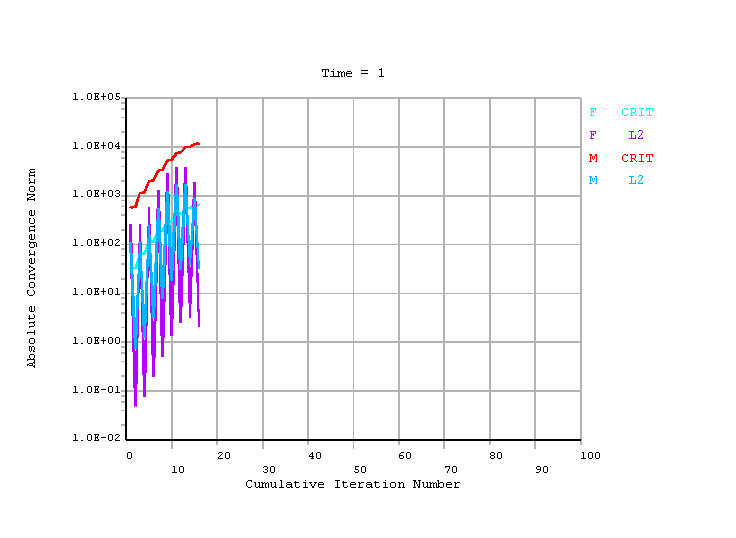

Przebieg sił i momentów w trakcie liczenia sił narastających
nieliniowo w czasie:

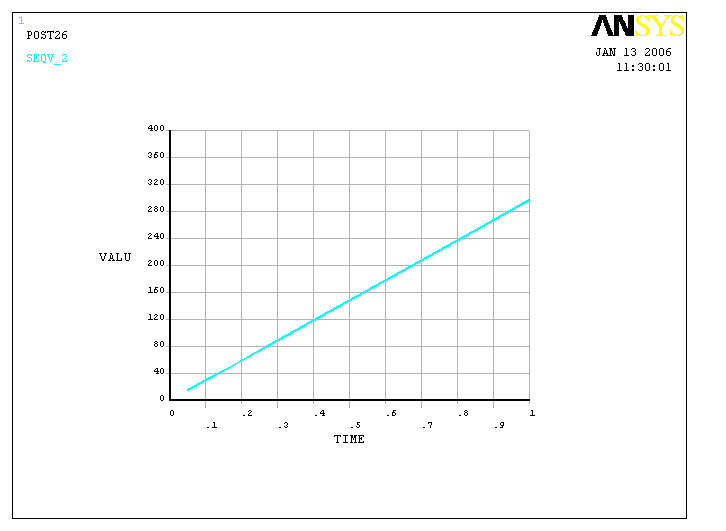

Naprężenia nieliniowe w punkcie maksymalnych naprężeń:

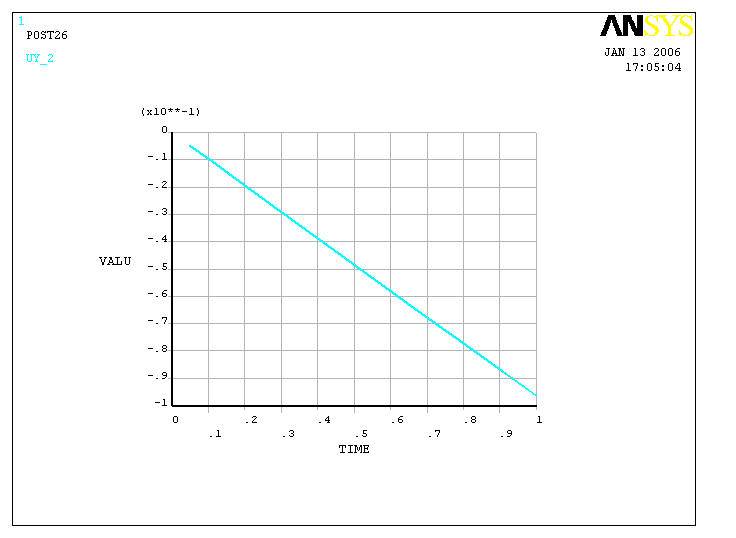

Maksymalne przemieszczenia punktu w funkcji narastającego
obciążenia w czasie:

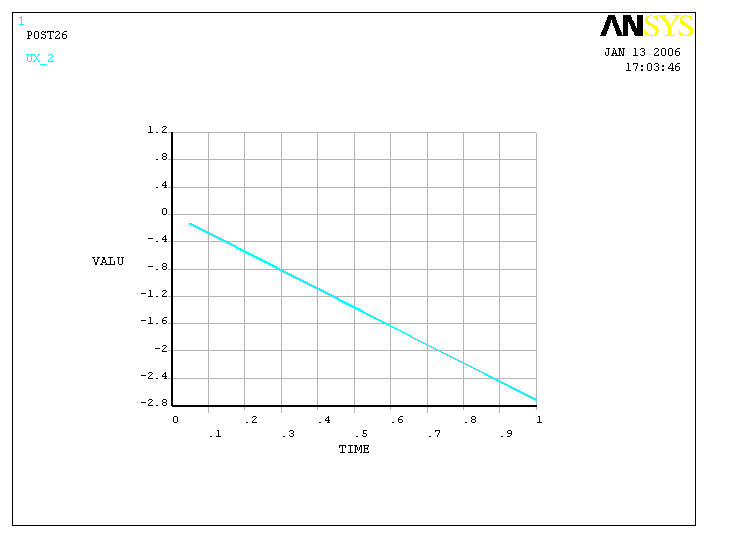

a) w osi "x"
b) w osi "y"

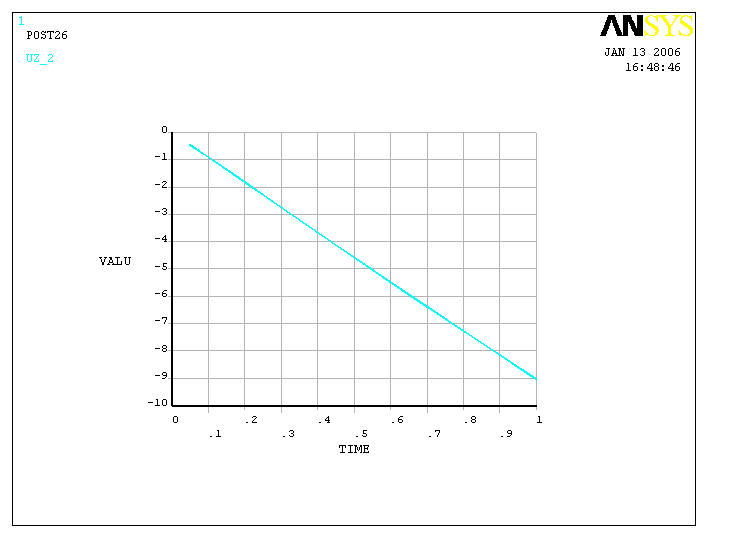

c) w osi "z"
