Optymalizacja:

Zmiania wymiaru profilu kształtownika z wymairu 80x80x2

na wymiar 60x60x2

Odkształcenia:

Odkształcenia wzrosły z 0,87mm do wartości 2,02mm.

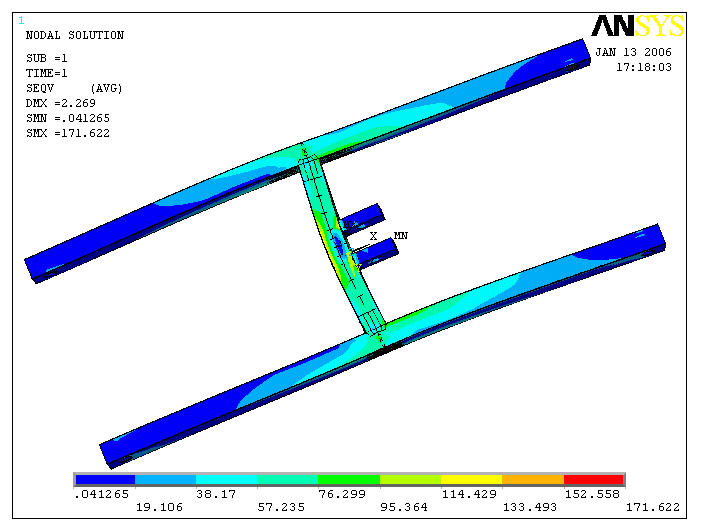

Naprężenia:

Naprężenia wzrosły również z wartości 108,28MPa do 171,6 MPa

Zmiania wymiaru profilu kształtownika z wymairu 80x80x2

na wymiar 80x60x2

Odkształcenia:

Odkształcenia wzrosły z 0,87 mm do wartości 1,15 mm

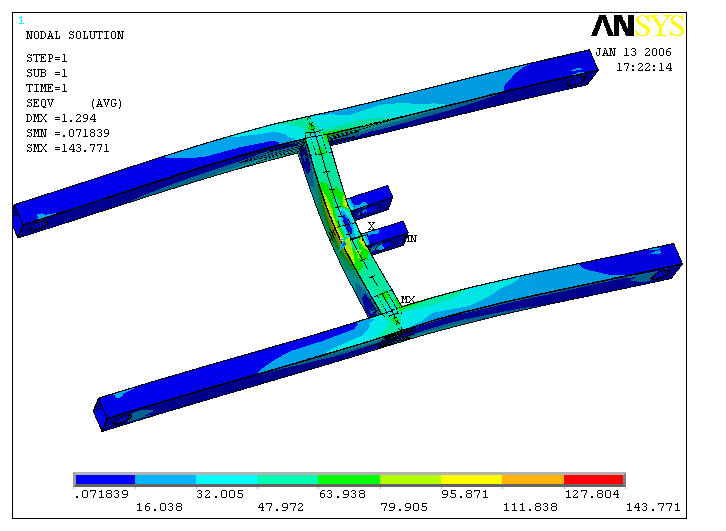

Naprężenia:

Naprężenia wzrosly z 108,28 MPa do 143,77MPa

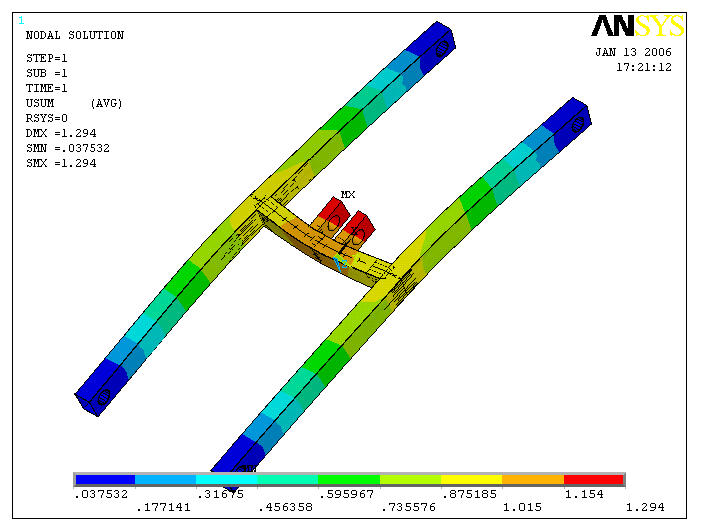

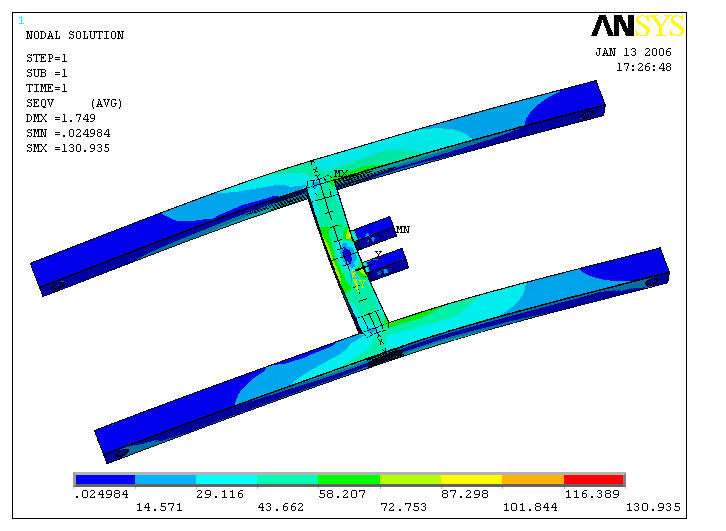

Zmiania wymiaru profilu kształtownika z wymairu 80x80x2

na wymiar 60x80x2

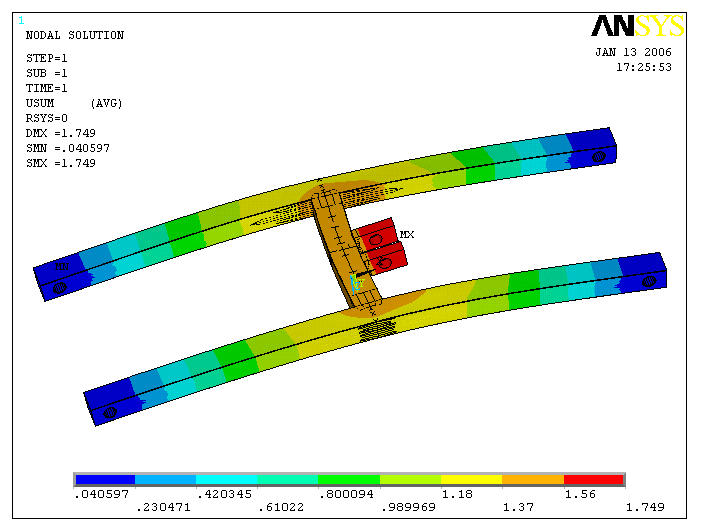

Odkształcenia:

Odkształcenia wzrosły z 0,87 mm do wartości 1,56 mm

Naprężenia:

Naprężenia wzrosly z 108,28 MPa do130,935 MPa

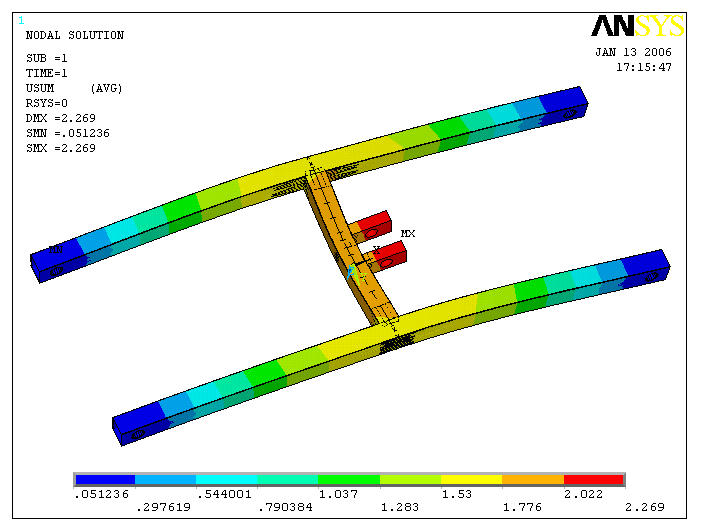

Zmiania wymiaru profilu kształtownika z wymairu 80x80x2

na wymiar 70x50x2

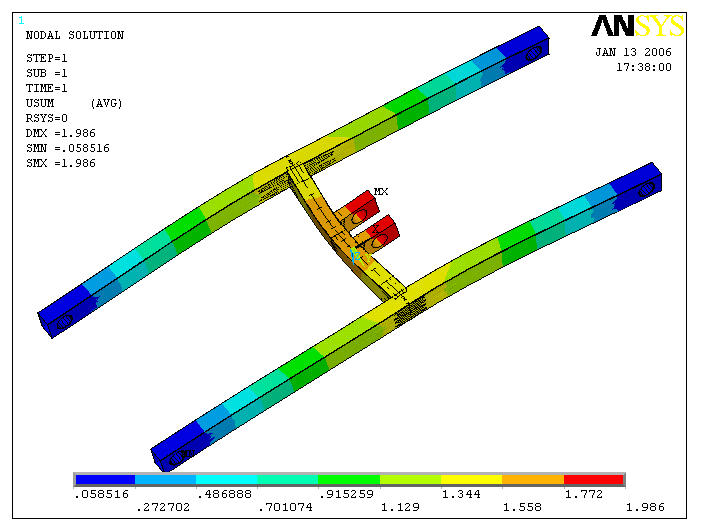

Odkształcenia:

Odkształcenia wzrosły z 0,87 mm do wartości 1,772 mm

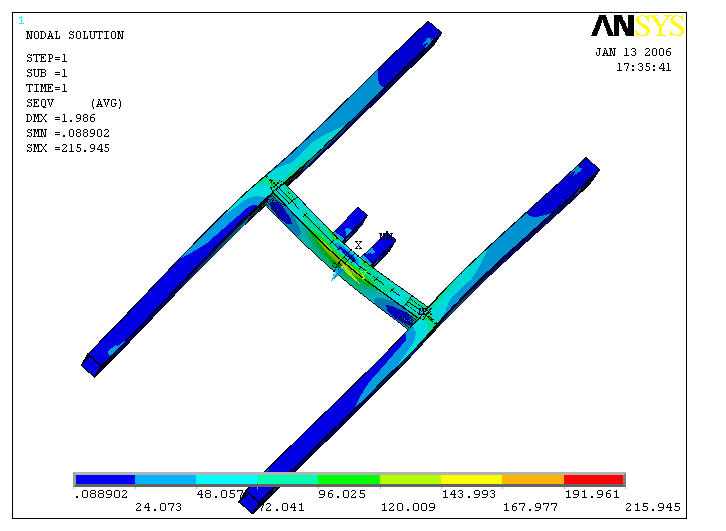

Naprężenia:

Naprężenia wzrosly ze 108,28 MPa do 215,945 MPa

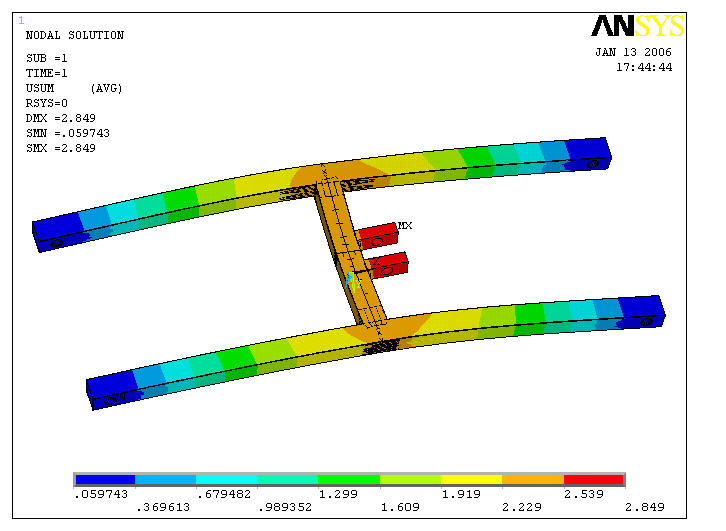

Zmiania wymiaru profilu kształtownika z wymairu 80x80x2

na wymiar 50x70x2

Odkształcenia:

Odkształcenia wzrosły z 0,87 mm do wartości 2,54mm

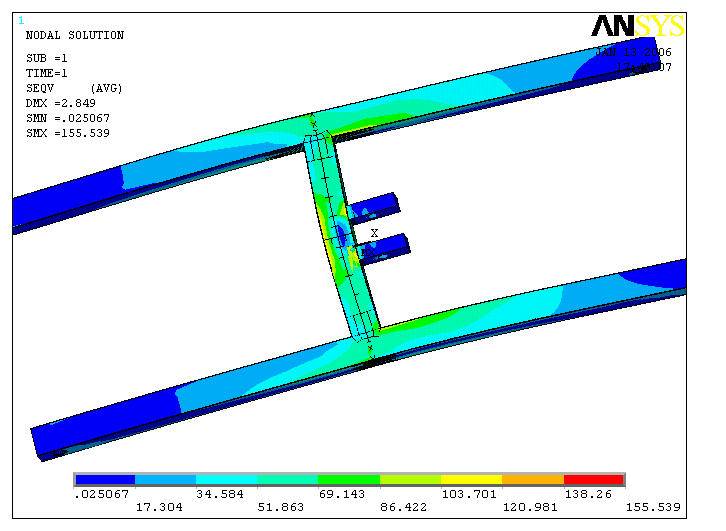

Naprężenia:

Naprężenia wzrosly ze 108,28 MPa do155,54 MPa

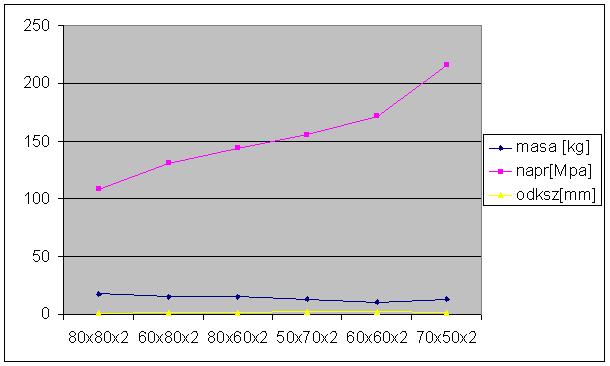

Wykres optymalizacji:

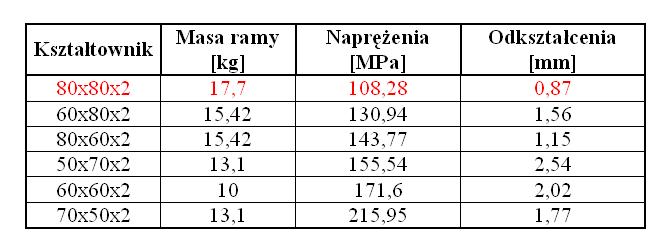

Tabela przedstawiająca wszytkie wersje optymalizacji i ich zmieniane parametry:
